Введение
Токарные станки обычно используются для токарной обработки цилиндрических заготовок, а фрезерные станки специально предназначены для обработки сложных элементов, таких как плоские поверхности, пазы и отверстия. Однако в небольших мастерских или в условиях хобби фрезерные станки не всегда доступны. В результате возникает практический вопрос о том, можно ли выполнять фрезерование на токарном станке. Ответ — да, но с определенными условиями и ограничениями. В этой статье будут объяснены методы работы и проанализировано, рекомендуется ли такой подход.
Что такое «фрезерование на токарном станке»?

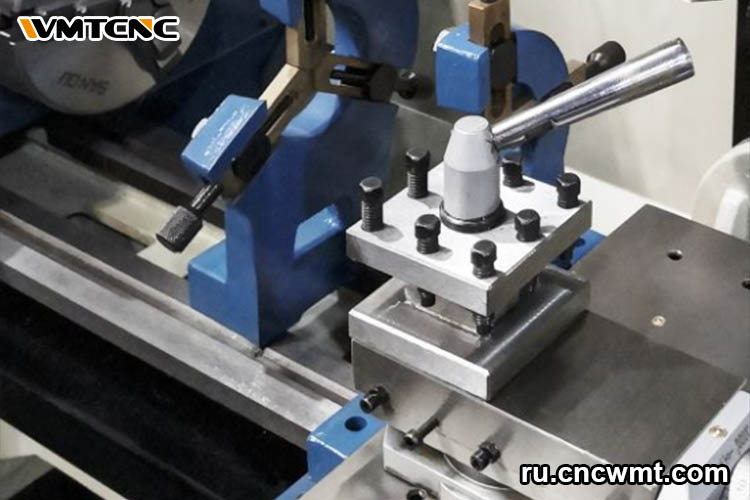

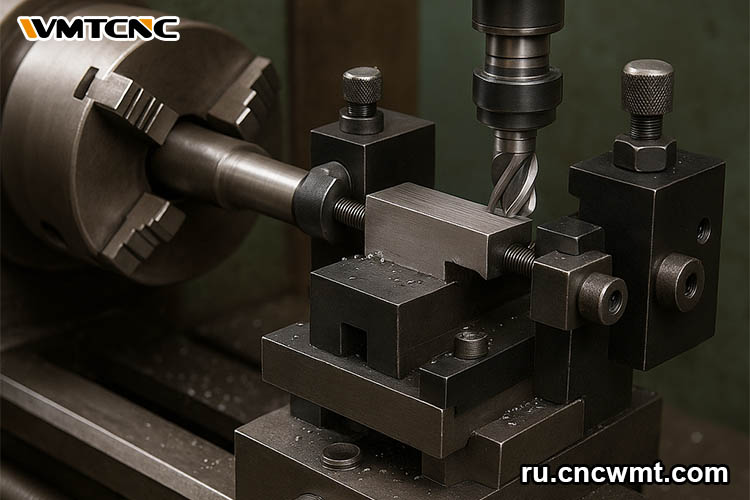

«Фрезерование на токарном станке» означает установку специальных фрезерных приспособлений на токарный станок, чтобы он мог выполнять некоторые функции фрезерного станка. В отличие от традиционной токарной обработки, фреза вращается для выполнения резания, в то время как заготовка остается неподвижной. Этот метод может использоваться для легких задач, таких как плоская обработка, обработка шпоночных пазов и обработка отверстий.
Необходимые принадлежности и инструменты
| Принадлежности / Инструменты | Основное назначение |
| Фрезерные приспособления | Устанавливаются в держатель инструмента, превращают токарный станок в простое фрезерное устройство. |
| Делительные головки / поворотные приспособления | Фиксируют заготовку под точными углами при фрезеровке шестерён, шлицев и др. |
| Фрезы | Рекомендуется использовать концевые фрезы малого диаметра и шпоночные фрезы, подходящие для ограниченной жёсткости токарных станков. |
| Приспособления для зажима заготовки | Малые тиски, специальные зажимы для фиксации квадратных или сложных по форме деталей. |
| Индикаторы часового типа | Проверяют точность установки фрезерных приспособлений и заготовки, чтобы обрабатываемая поверхность была параллельна или перпендикулярна направлению подачи. |

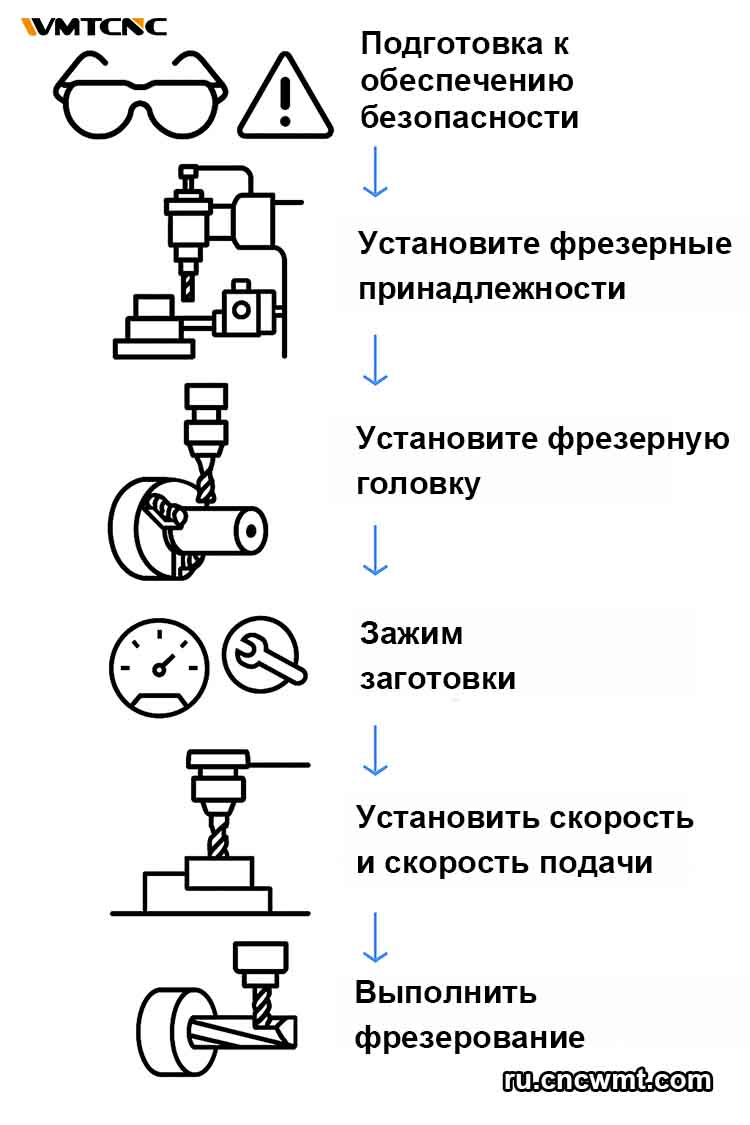

Этапы эксплуатации
Подготовка к обеспечению безопасности
Наденьте защитные очки и удалите мусор с опорных рельсов станины;
Убедитесь, что насадки и зажимы заготовки надежно закреплены.
Установите фрезерные принадлежности
Закрепите фрезерную насадку на держателе инструмента;
Используйте индикатор часового типа, чтобы выровнять ее так, чтобы она находилась под правильным углом к шпинделю токарного станка.
Установите фрезу
Установите соответствующий держатель инструмента и фрезу в вспомогательный шпиндель;
Убедитесь, что инструмент надежно зажат и не может ослабиться.
Зажим заготовки
Закрепите заготовку в тисках или приспособлении, затем установите ее на шпиндель с помощью патрона или планшайбы;
Используйте индикатор часового типа для выравнивания обрабатываемой поверхности.
Установите скорость и скорость подачи
Скорость выбирается в зависимости от диаметра фрезы и материала заготовки;
Подача может быть ручной или автоматической с использованием автоматической продольной подачи токарного станка, что обеспечивает плавную и стабильную работу.
Выполните фрезерование
Запустите шпиндель (фреза начинает вращаться);
Управляйте подачей с помощью поперечных и продольных суппортов;
Используйте неглубокие пропилы и несколько проходов.
Общие области применения
Обработка шпоночных пазов
Обработка небольших плоских поверхностей
Изготовление шестигранных или квадратных головок
Сверление групп отверстий (требуется задний патрон)
Рекомендуется ли фрезерование на токарном станке?
Преимущества
Экономия на оборудовании: нет необходимости приобретать отдельный фрезерный станок, что снижает затраты;
Расширение функциональности: добавляет дополнительные возможности обработки на токарном станке, подходит для легких задач;
Гибкость: подходит для небольших мастерских или любителей.
Ограничения
Недостаточная жесткость: конструкция токарного станка не предназначена для фрезерования, что делает его подверженным вибрации во время обработки;
Низкая эффективность: глубина резания и скорость подачи ограничены, что делает невозможным тяжелое резание;
Ограниченная точность: качество поверхности и допуски уступают тем, которые достигаются на специализированных фрезерных станках;
Риски для безопасности: неправильная установка и зажим могут привести к ослаблению инструмента, выбросу заготовки и другим опасностям.
Заключение
Фрезерование на токарном станке — это экономичное решение, которое расширяет функциональность станка за счет насадок, позволяя пользователям, не имеющим фрезерного станка, выполнять основные задачи по обработке. Однако оно не может полностью заменить фрезерный станок.
Не рекомендуется использовать токарный станок в качестве долгосрочной замены фрезерного станка. Токарные станки подходят только для экстренной, легкой и мелкосерийной обработки, когда фрезерный станок недоступен. Для обеспечения высокой точности и эффективности следует использовать специализированный фрезерный станок.
