Пресс-тормоза являются необходимым оборудованием для формовки листового металла. Они также служат основным компонентом в процессе изготовления листового металла. Они не только позволяют точно формовать металлические листы, но и определяют точность размеров и качество поверхности конечного продукта.
Что такое листогибочный пресс?

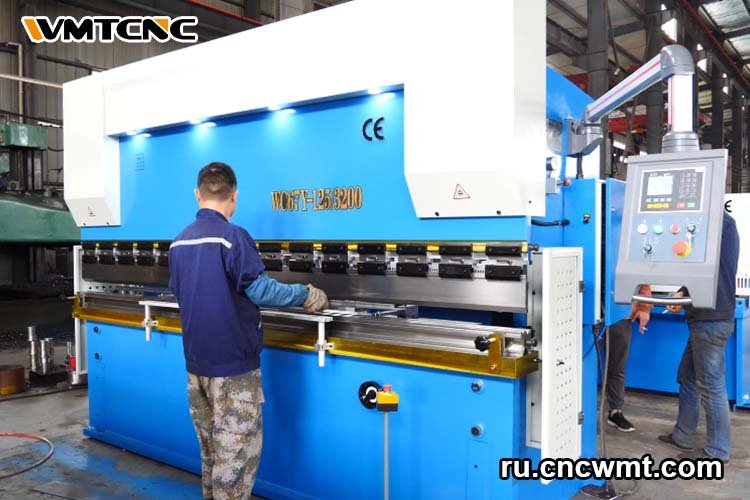

Пресс-тормоз — это механическое устройство, которое использует координацию штампов для оказания давления на листовой металл, вызывая пластическую деформацию для достижения желаемого угла или формы. Он служит необходимым оборудованием для холодной штамповки металлических листов и широко используется в процессах формовки листового металла.

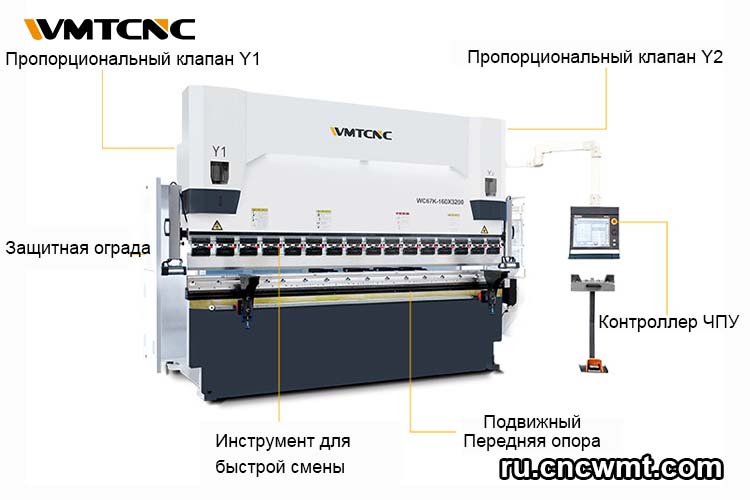

Основные компоненты пресс-тормоза включают следующие ключевые детали:
– Рама/корпус: основная конструкция, которая несет нагрузку при обработке.
– Плунжер: выполняет вертикальное движение для привода верхнего штампа во время гибки.
– Рабочий стол: поддерживает нижнюю матрицу и заготовку.
– Система синхронизации: обеспечивает сбалансированное движение ползуна.
– Задний упор: обеспечивает точное позиционирование листового металла.

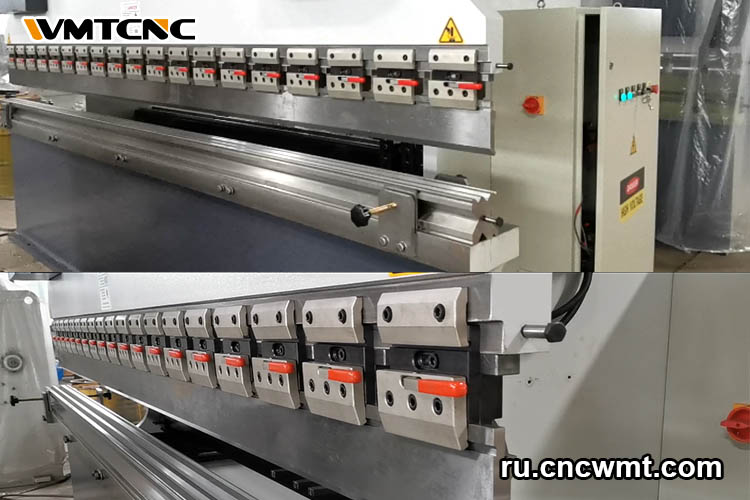

– Матрицы: непосредственно определяют форму и угол изгиба, используются в сочетании с верхними и нижними матрицами.
Принцип работы листогибочного пресса
Пресс-тормоз работает по принципу пластической деформации металла. Он оказывает давление на листовой металл с помощью штампов, заставляя его входить в V-образную канавку для достижения постоянной деформации.
Основные этапы следующие:
Этап подготовки: введите программу гибки и установите соответствующие штампы.
Этап позиционирования: закрепить заготовку на упоре, чтобы обеспечить точное позиционирование при гибке.
Процесс гибки: ползун опускается, заставляя верхнюю матрицу вдавливать лист в канавку нижней матрицы, вызывая пластическую деформацию.
Компенсация угла: система ЧПУ автоматически корректирует ошибки пружинного возврата, чтобы обеспечить точность формовки.
Возвратный захват: ползун поднимается, заготовка извлекается, завершая один цикл.
Сравнение различных типов листогибочных прессов
| Тип | Метод привода | Преимущества | Недостатки | Области применения |
|---|---|---|---|---|
| Механический | Flywheel + Clutch | Простая конструкция, высокая мощность, низкая стоимость | Невозможно остановить во время работы, средняя точность, высокий уровень шума | Подходит для массового производства, одноуглового гиба |
| Гидравлический | Привод от гидравлического цилиндра | Стабильное давление, высокая точность, многоугловая способность | Требуется гидравлическое масло, не должно превышать номинальную нагрузку | Многоцелевое обработка листового металла |
| ЧПУ Гидравлический | Гидравлика + ЧПУ система | Высокая точность, автоматическая компенсация, программируемость | Высокая стоимость, требует обучения | Автомобильная промышленность, аэрокосмическая, прецизионная обработка листового металла |
| Сервоприводный тип | Сервомотор + шариковый винт | Энергоэффективность и экологичность, простота обслуживания, отсутствие загрязнения масла | Ограниченный крутящий момент, подходит только для малых и средних нагрузок | Прецизионный гиб, мелкие детали |
| Пневматический | Привод сжатым воздухом | Высокая скорость, простая конструкция, низкая стоимость | Низкая сила, ограничение на тонкие листы и мелкие детали | Легкая промышленность, корпуса электронных изделий |
| Тандемный | Многостаночный тандем | Способен обрабатывать сверхдлинные панели с высокой эффективностью | Требует большого пространства и значительных инвестиций | Зеркала, крупногабаритное оборудование |
Выбор и использование листогибочных прессов
При выборе листогибочного пресса необходимо учитывать требования к обработке, тоннаж, системы управления и конфигурацию штампов.
Требования к обработке: спецификации по листовому материалу, толщине, длине и точности.
Выбор тоннажа: определяет максимальную толщину и длину листа, которые можно согнуть.
Система управления: системы DELEM, ESA и Cybelec значительно различаются по функциональности.
Выбор штампа: ширина V-образной канавки и форма верхнего штампа влияют на возможности гибки.
Основные меры безопасности:
Оборудуйте устройство световой завесой и кнопками управления двумя руками.
Операторы должны носить защитную одежду.
Регулярно проводите техническое обслуживание гидравлических и электрических систем.
Никогда не превышайте номинальную мощность.
Заключение
Пресс-тормоз является незаменимым основным оборудованием в современной обработке листового металла. Его развитие значительно повысило эффективность производства и точность обработки. С развитием интеллектуального производства пресс-тормоз будет продолжать играть ключевую роль в промышленном производстве.
