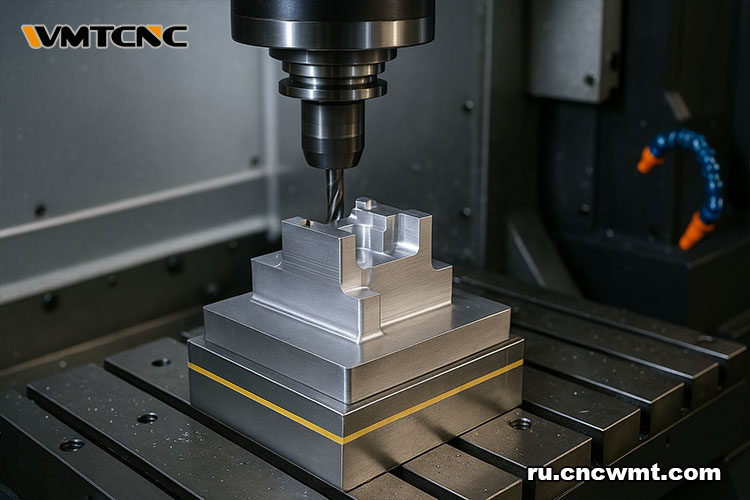

1. Введение: Невидимый захват в современной обработке
В современном точном производстве очень важно правильно закрепить заготовки. Прежде чем станок начнет резать, сверлить или шлифовать, деталь должна быть надежно и точно закреплена на месте. Магнитные патроны предлагают быстрый, надежный и чистый способ фиксации черных материалов.
В отличие от традиционных зажимов, магнитные патроны используют магнитную силу для фиксации деталей на месте, не вызывая повреждения или деформации поверхности. Поэтому магнитные патроны широко используются при фрезеровании, шлифовании и обработке на станках с ЧПУ. Но как именно они работают?
2. Физика, лежащая в основе магнитных патронов
Магнитный патрон работает по принципу магнитного потока. Магнитные силовые линии проходят от северного полюса магнита через ферромагнитный объект и возвращаются к южному полюсу. Этот замкнутый контур создает силу удержания.
Внутри патрона расположение магнитов управляет этим магнитным потоком. При активации эти силовые линии проходят через поверхность патрона и попадают в заготовку. Заготовка становится частью магнитной цепи. Таким образом, она остается в нужном положении без необходимости физического зажима.
Кроме того, направление и сила этой силы тщательно контролируются. Цель состоит в том, чтобы максимально увеличить поток, входящий в заготовку, и свести к минимуму утечки или потери.

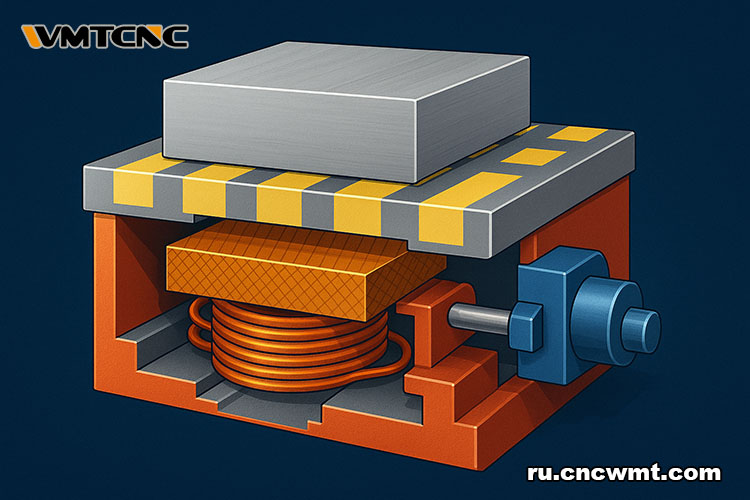

3. Внутри магнитного патрона: компоненты и магнитная цепь
Все магнитные патроны имеют несколько общих черт:
– Источник магнита: Либо постоянные магниты, такие как NdFeB, либо электромагнитные катушки с медной обмоткой.
– Верхняя пластина: На ней чередуются магнитные и немагнитные полосы, которые формируют траекторию потока.
– Механизм приведения в действие: Рычаги, поворотные ручки или электрические переключатели включают и выключают магнитную силу.
– Корпус и уплотнение: Алюминиевый или стальной корпус защищает внутренние компоненты от попадания охлаждающей жидкости и мусора.
Эти компоненты работают вместе, создавая надежную магнитную цепь, которую можно активировать или деактивировать по мере необходимости.

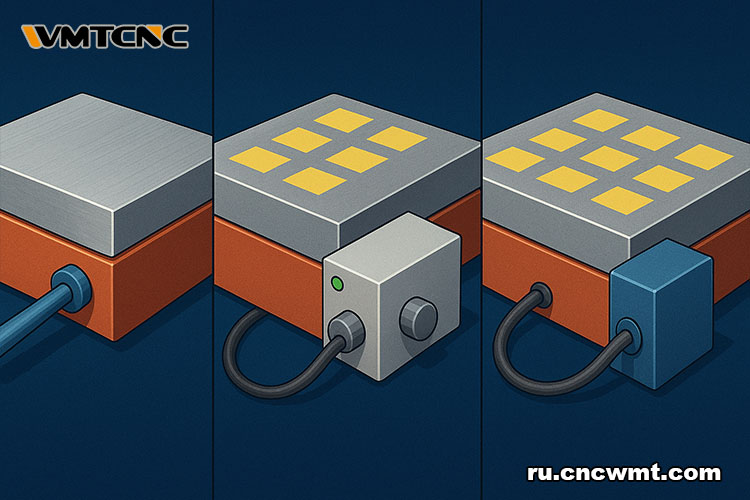

4. Три технологии, одно назначение
4.1 Патроны с постоянными магнитами
В них используются сильные редкоземельные магниты, которые выравниваются с помощью механического рычага. При повороте рукоятки внутренние полюса магнита поворачиваются в положение “включено”, позволяя потоку выходить через поверхность.
– Плюсы: Не требуют энергии или тепла, что делает их превосходными для высокоточных работ.
– Минусы: магнитную силу нельзя динамически регулировать.
4.2 Электромагнитные патроны
Эти патроны генерируют магнитное поле, пропуская постоянный ток через медные катушки. Операторы могут регулировать уровень тока, чтобы контролировать силу магнитного поля.
– Плюсы: – Регулируемая сила удержания, подходящая для деталей разного размера.
– Минусы: Требуют постоянного питания и выделяют тепло во время работы.
4.3 Электропостоянный магнитный патрон
Электропостоянные патроны объединяют эти две технологии. Они используют электрические импульсы для выравнивания или противодействия внутренним магнитным доменам. После активации электропитание больше не требуется.
– Плюсы: Высокое усилие, нулевое потребление энергии при удержании и безопасность при потере питания.
– Минусы: дороже; требуется схема управления импульсами.
5. Почему магнитные патроны важны
Использование магнитных патронов дает ряд эксплуатационных преимуществ:
– Равномерное распределение давления: – Устранение деформации, вызванной механическим зажимом.
– Более быстрая настройка: Просто установите и активируйте – не нужны болты, ремни или тиски.
– 5-сторонний доступ: Машинисты могут получить доступ к нескольким поверхностям за одну установку.
– Лучшее качество поверхности: Магнитная сила гасит вибрации, улучшая качество обработки.
– Безопасность и надежность: Электропостоянный патрон сохраняет силу удержания даже при отключении электричества.
6. Сравнительная таблица: Какой тип подходит именно вам?
| Характеристика | Постоянный | Электромагнитный | Электропостоянный |
|---|---|---|---|
| Магнитная сила | 12-15 кг/см² | 6-9 кг/см² | 13-18 кг/см² |
| Потребляемая мощность | Нет | Постоянный постоянный ток | Только во время переключения |
| Выделение тепла | Нет | Умеренное | Очень низкое |
| Безопасность при потере питания | Безопасность | Риск падения | Полная безопасность |
| Возможность регулировки силы | Нет | Да | Ограничено |
| Интеграция автоматизации | Нет | Умеренная | Полная совместимость |

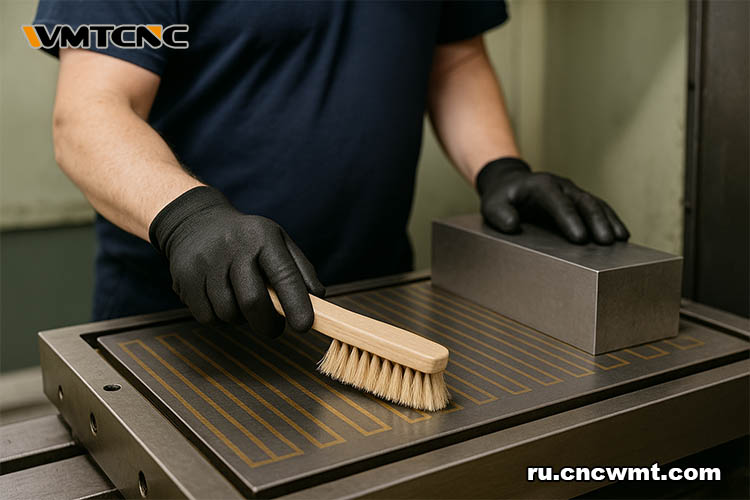

7. Поддержание работоспособности: обслуживание и безопасность
Для обеспечения оптимальной производительности:
– Очищайте поверхность. Перед использованием удалите масло, стружку и заусенцы.
– Избегайте перегрева: Не допускайте, чтобы температура превышала 80°C, особенно для систем на основе NdFeB.
– Ежемесячно проверяйте силу магнитного поля. Используйте гауссметр для проверки равномерности силы.
– Размагничивайте после использования: Это особенно важно для тонких деталей, чтобы избежать остаточного магнетизма.
– Не допускайте ударов: Магниты хрупкие, поэтому обращайтесь с ними осторожно.

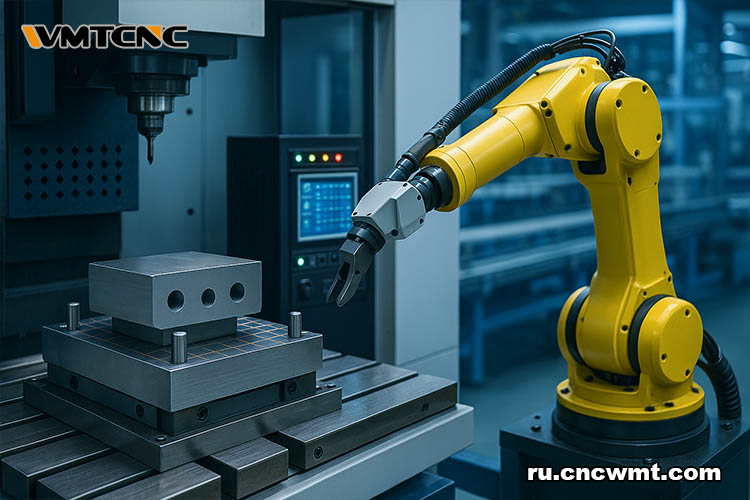

8. Дорога вперед: Умные магнитные заготовки
Последние инновации преобразуют магнитные патроны.
– Интеллектуальные датчики: Определяют силу магнитного поля и состояние износа.
– Передовые материалы: NdFeB, достигающий класса N55 для высокотемпературных применений; и SmCo для высокотемпературных работ.
– Модульные зоны: Активируют только отдельные части патрона для экономии энергии.
– Интеграция с ПЛК: Автоматическая настройка удержания в зависимости от геометрии детали.
9. Заключение
Магнитные патроны – это гораздо больше, чем просто приспособления. Это прецизионные инструменты, сочетающие физическую стабильность с эффективностью процесса. Шлифуете ли вы формы из инструментальной стали или автоматизируете роботизированную фрезерную линию, использование правильного магнитного патрона может повысить безопасность, сократить время цикла и улучшить качество продукции.
По мере того как производство движется в сторону более интеллектуальных и бережливых систем, магнитные зажимные приспособления продолжают обеспечивать невидимую силу, стоящую за видимым совершенством.
