Введение в Расточная
Расточная обработка — это сложный производственный процесс, который заключается в уточнении и расширении существующих отверстий в заготовке с помощью расточного стержня или одноконечного режущего инструмента. В отличие от сверления, которое заключается в проделывании отверстий в твердом материале, расточная обработка направлена на улучшение точности размеров, качества поверхности и соосности. Поэтому эта технология имеет решающее значение в таких отраслях, как производство тяжелого машиностроения, аэрокосмическая промышленность, автомобилестроение и производство медицинского оборудования.
Идея не нова. Когда в 1774 году Джон Уилкинсон создал прецизионный станок для растачивания цилиндров и использовал его для изготовления цилиндров для парового двигателя Джеймса Уатта, он заложил основу для современных станков. Добавив в 1860 году механизм винтовой подачи, Фрэнсис А. Пратт значительно повысил точность процесса и сделал технологический прорыв. С внедрением технологии ЧПУ обработка изменилась и теперь представляет собой высокоавтоматизированный и точный процесс. Помимо повышения эффективности операций обработки, это развитие позволило адаптировать их к более широкому спектру материалов и уровням производства.
Как работает Расточная

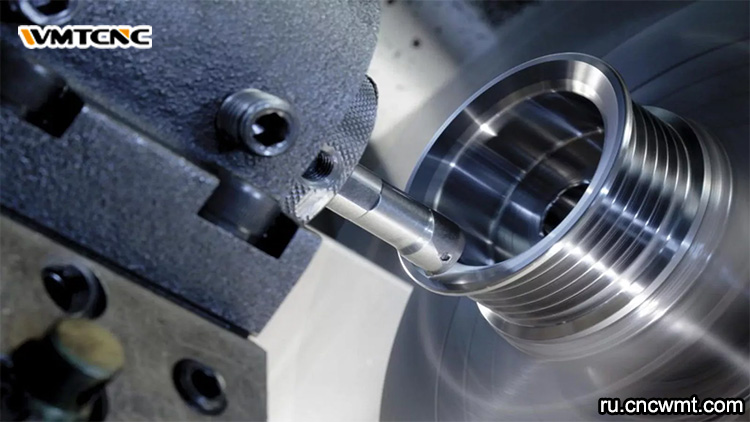

Расточная обработка — это процесс введения режущего инструмента в существующее отверстие с последующим удалением материала для получения требуемых размеров и качества поверхности. Обычно перед созданием отверстия выполняется литье или сверление. В зависимости от типа станка (токарный, фрезерный или специальный расточной станок) операция выполняется путем вращения заготовки или режущего инструмента.
Основные этапы

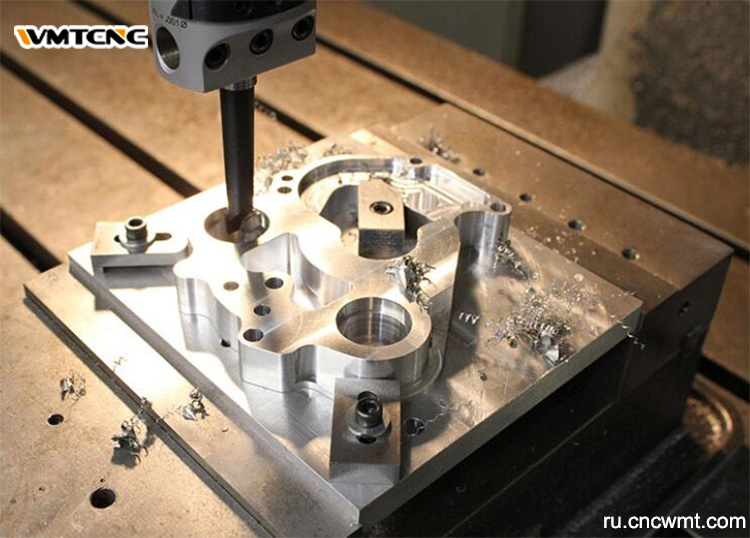

Настройка и подготовка: выберите подходящий расточной стержень и инструмент, выровняйте заготовку и отрегулируйте такие параметры, как скорость вращения шпинделя и скорость подачи.
Черновая растачивание: для быстрого удаления большей части лишнего материала используйте более высокую скорость подачи.
Получистка: уменьшите погрешности обработки, отрегулируйте размер отверстия и улучшите качество поверхности.
Чистовая обработка: для достижения окончательных допусков и качества поверхности используйте низкие скорости и минимальное удаление материала.

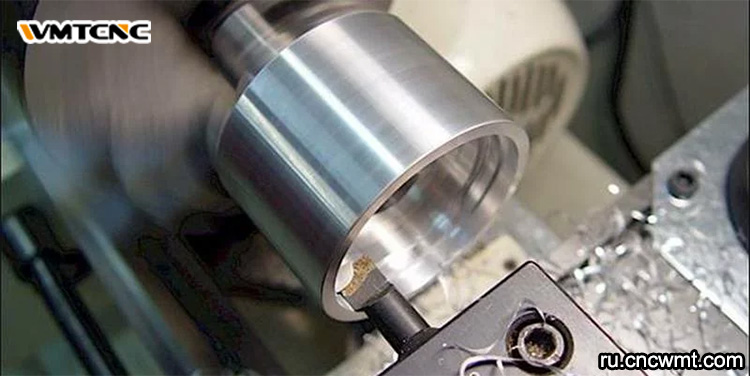

Типы Расточная
Горизонтальное растачивание: расточной стержень движется по горизонтали, что делает его идеальным для тяжелых или больших заготовок. Часто встречается на сталелитейных заводах, в производстве редукторов и судостроении.
Для отверстий большого диаметра в тяжелых деталях, таких как блоки двигателей и корпуса турбин, лучшим вариантом является вертикальное растачивание. Деталь располагается вертикально.
Прецизионная растачивание: Часто используется в научных приборах, аэрокосмической и оборонной промышленности, прецизионная растачивание использует специальное оборудование для достижения невероятно жестких допусков.
Расточка с ЧПУ: высокоэффективный и повторяемый автоматизированный процесс, который имеет решающее значение для сложных геометрических форм и массового производства.

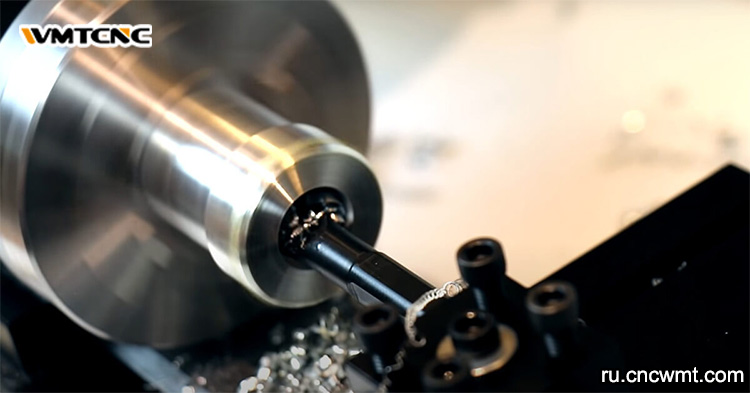

Применение Расточная
Расточка применяется везде, где требуются прецизионные отверстия:
Автомобилестроение: картеры и цилиндры двигателей.
Аэрокосмическая промышленность: детали шасси, корпуса турбин.
Строительство: сегменты бетона с большими отверстиями.
Медицинское оборудование, включая детали для имплантатов и хирургические инструменты.
Нефтегазовая промышленность: корпуса насосов и корпуса клапанов.
Поддерживаемые материалы: медь, титан, латунь, нержавеющая сталь, алюминий, сталь, чугун и пластмассы.
Преимущества и ограничения
Преимущества
Высокая повторяемость и точность.
Отличный блеск поверхности.
Адаптируемость к различным размерам и материалам деталей.
Возможность исправления ошибок обработки.
Недостатки
Высокие начальные затраты на оборудование.
Требует квалифицированных операторов.
Слепые отверстия менее эффективны.
Требования к помещению и обслуживанию.
Инновации в технологии Расточная
Интеграция ЧПУ: обеспечивает автоматическое управление с точностью до микрона.
Усовершенствованные режущие инструменты: керамические и твердосплавные вставки увеличивают срок службы инструмента.
IoT и интеллектуальные датчики: прогнозируемое техническое обслуживание благодаря мониторингу производительности в режиме реального времени.
Высокоскоростные шпиндели: сокращение времени цикла производства.
Сравнение с другими методами обработки
| Характеристика / Метод | Расточка | Сверление | Фрезерование | Точение |
|---|---|---|---|---|
| Назначение | Увеличивает и уточняет существующие отверстия | Создает новые отверстия | Формирует поверхности, пазы | Формирует внешний вид |
| Тип инструмента | Одноточечный расточной стержень | Сверло | Многоточечный резец | Одноточечный режущий инструмент |
| Удаление материала | Умеренное | Высокая | Переменная | Переменная |
| Идеальное применение | Высокоточная обработка отверстий | Пилотные отверстия | Формовка контуров | Внешняя обработка |
Рекомендации по высококачественной растачиванию
Выберите подходящий инструмент: соблюдайте требования к диаметру и материалу.
Оптимизируйте параметры: для уменьшения вибрации найдите баланс между глубиной, подачей и скоростью.
Техническое обслуживание оборудования включает в себя регулярную смазку, замену инструментов и проверки.
Контроль условий эксплуатации: для регулирования температуры и улучшения качества обработки используйте охлаждающие жидкости.
Заключение
Одним из важнейших компонентов прецизионного производства по-прежнему остается обработка отверстий. С момента своего появления в XVIII веке до современных систем с ЧПУ и датчиками этот процесс претерпел значительные изменения, чтобы удовлетворить строгие требования отраслей, где важны точность и эффективность. Несмотря на постоянные проблемы, связанные с затратами, сложностью настройки и квалификацией операторов, растачивание отверстий остается важной технологией для производства будущего.
