Токарный станок с ЧПУ играет ключевую роль в современном производстве. Он отличается точностью и эффективностью. Точность гарантирует соответствие деталей стандартам качества. В этой статье объясняется, как правильно выполнять эти проверки. В ней также освещаются распространенные ошибки и способы их устранения. Кроме того, в ней даются советы по обслуживанию токарных станков с ЧПУ для обеспечения их оптимальной работы.

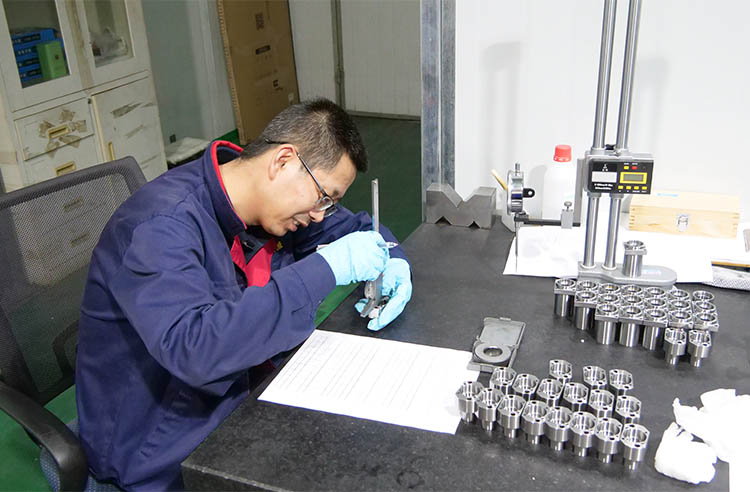

Оценка точности размеров
Точность размеров показывает, насколько результаты измерений соответствуют проектным спецификациям. Для измерения деталей используются такие инструменты, как микрометры и штангенциркули. Например, для измерения внешнего диаметра цилиндрической детали используйте микрометр с откалиброванной нулевой точкой. Кроме того, проводите измерения в разных точках, чтобы выявить любые несоответствия.
Точность позиционирования и повторяемость
Точность позиционирования — это способность токарного станка с ЧПУ разместить инструмент или заготовку в нужном месте. Точность повторяемости — это способность станка надежно возвращаться в нужное место.
Тест заключается в том, чтобы несколько раз переместить станок в заданное положение и измерить, насколько он отклоняется от этого положения. Это делается с помощью индикатора часового типа или лазерного интерферометра. Если станок всегда дает одинаковый результат, находящийся в допустимом диапазоне, он считается надежным.
Оценка качества поверхности
Хорошо ли работает деталь и хорошо ли она выглядит, зависит от качества ее отделки. Тестеры шероховатости поверхности, также известные как профилометры, — это инструменты, которые используются для измерения и оценки текстуры поверхности. Если поверхности гладкие, это означает, что станок был точным, а инструменты находятся в хорошем состоянии. Если они неровные, это может означать, что инструменты изношены или настройки резания неверны.
Геометрические ошибки и ошибки выравнивания
Геометрические ошибки могут возникать из-за несовпадения траектории инструмента и оси шпинделя. Эти различия могут привести к постепенному сужению цилиндрических деталей или неравномерной резке. Важно регулярно проверять и регулировать выравнивание, чтобы избежать этих проблем.
Ошибки, связанные с инструментами
Если у вас изношенные режущие инструменты, выбраны неправильные инструменты или они установлены неправильно, вы получите плохие результаты. Например, если ваши режущие инструменты изношены, размеры деталей могут не соответствовать требуемым спецификациям. Вы можете использовать инструменты для управления инструментами и регулярно проводить базовые проверки, чтобы быстро обнаруживать и заменять неисправные инструменты.
Термические и механические деформации
При использовании станка выделяется тепло. Это может привести к расширению деталей станка и изменению их размеров. Это может привести к погрешностям в размерах готового изделия. Точно так же механические нагрузки могут привести к изменению формы деталей или конструкций станка. Вы можете уменьшить эти эффекты, используя системы охлаждения и другие меры по снятию напряжений.
Методы анализа ошибок
Измерение обратной погрешности
Обратная погрешность, также известная как обратный зазор, возникает при потере движения при изменении направления движения. Для измерения обратного зазора машина движется в два этапа. Сначала она движется вперед по той же траектории. Затем она движется назад. Машина регистрирует любые различия между этими движениями. Очень важно выявить и устранить обратный зазор, чтобы обеспечить точность.
Тестирование с помощью баллбара и лазерной интерферометрии
Тест с помощью баллбара проверяет точность измерения дуги станком. Для этого он анализирует отклонения от идеального круга. Лазерная интерферометрия позволяет очень точно измерить линейные погрешности позиционирования. Оба метода помогают выявить и измерить погрешности станка.

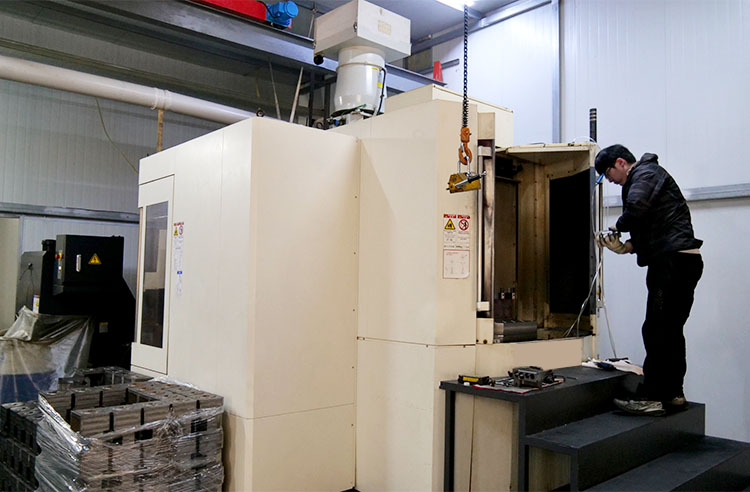

Стратегии компенсации ошибок
Статические и динамические методы компенсации
Статическая компенсация предполагает предварительную настройку на основе известных ошибок. Например, такие настройки выполняются путем ввода корректирующих значений в систему управления станком. Динамическая компенсация — это функция, которая корректирует ошибку сразу после ее возникновения. Она реагирует на изменения в процессе обработки. Совместное использование обоих методов позволяет повысить точность.
Мониторинг в реальном времени и интеграция искусственного интеллекта
Технологии позволяют проверять наличие проблем в процессе производства продукции. С помощью искусственного интеллекта (ИИ) система может предсказывать и исправлять потенциальные ошибки до того, как они повлияют на конечный продукт.
Лучшие практики по поддержанию точности Токарный станок с ЧПУ
Регулярное техническое обслуживание и калибровка
Важно регулярно проверять, чистить, смазывать и осматривать станок. Если вы будете регулярно калибровать станок, он всегда будет работать на высоком уровне.
Обучение операторов и оптимизация процессов
Опытные операторы очень важны для поддержания точности работы станков. Постоянное обучение позволяет операторам быть в курсе передовых методов и технологических достижений. Кроме того, улучшение процессов обработки, например, выбор правильных параметров резания и траекторий инструмента, обеспечивает стабильное качество.
Мы знаем, что успех в работе с токарными станками с ЧПУ зависит от тщательного выполнения всех операций и внимания к мелким ошибкам. Мы также знаем о некоторых действительно хороших способах выяснить, что происходит, и извлечь максимальную пользу из любой неисправности. А если добавить к этому передовые методы технического обслуживания и обучения операторов, можно быть уверенным, что детали, изготовленные на таком станке, будут высочайшего качества. Поэтому неудивительно, что токарный станок с ЧПУ является такой важной частью современного производства!
