Введение
Точность, эффективность и адаптируемость имеют решающее значение в производственном секторе. Среди многочисленных технологий, которые привели к смене парадигмы в машиностроении, можно выделить ЧПУ (числовое программное управление) и VMC (вертикальный обрабатывающий центр). Эти две технологии не являются взаимозаменяемыми, хотя и являются близкими родственниками. Знание различий между этими двумя концепциями необходимо для принятия разумных решений в отношении инвестиций и производства.
В этой статье представлено подробное сравнение станков с ЧПУ и VMC, включая определения, области применения, конструктивные отличия и важные факторы, которые необходимо учитывать перед принятием оптимального решения для вашей компании.
Что такое Станки С ЧПУ?
Определение и функции
Компьютерное числовое программное управление, или сокращенно ЧПУ, — это технология, которая автоматизирует работу станков с помощью заранее запрограммированного компьютерного программного обеспечения. Станки с ЧПУ используют G-коды и M-коды для точного управления движениями инструмента, заменяя ручное управление. Это упрощает создание сложных форм и поверхностей.
Токарные станки, фрезерные станки, фрезерные станки, шлифовальные станки, плазменные резаки и 3D-принтеры — вот лишь некоторые типы станков с ЧПУ. Данная технология была создана для выполнения нескольких операций в рамках одной настройки, что позволяет сократить необходимость ручного вмешательства.
Применение станков с ЧПУ
Станки с ЧПУ универсальны и используются в различных отраслях промышленности:
- Аэрокосмическая промышленность: прецизионные лопатки турбин, конструкционные детали.
- Автомобилестроение: детали двигателей, коробки передач, нестандартные детали кузова.
- Медицина: хирургические инструменты, ортопедические имплантаты.
- Электроника: печатные платы, корпуса.
- Деревообработка: мебель, шкафы, сложные узоры.
Преимущества технологии ЧПУ
- Высокая точность и повторяемость: минимальная вероятность человеческой ошибки.
- Эффективность: может работать круглосуточно с минимальным контролем.
- Гибкость: быстрое перепрограммирование для разных деталей.
- Сокращение отходов: оптимизированные траектории инструмента сокращают потери материала.
Что такое вертикально-малопролетный станок?
Определение и уникальные особенности

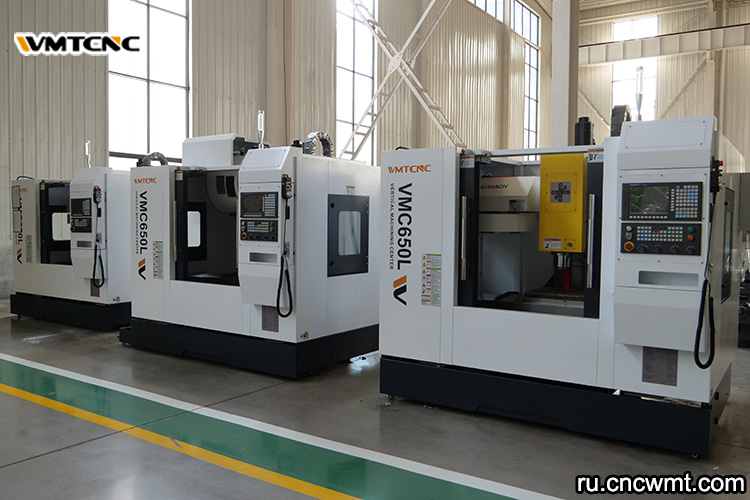

Вертикальный обрабатывающий центр (VMC) — это особый вид фрезерного станка с ЧПУ, оснащенного вертикальным шпинделем. Вертикальная конструкция обеспечивает явные преимущества, такие как улучшенная видимость и облегченный доступ к заготовке, при выполнении таких операций, как фрезерование, сверление, растачивание и нарезание резьбы.
Шпиндель вертикального обрабатывающего центра (VMC) должен перемещаться по оси Z, пока заготовка остается неподвижной на столе, чтобы VMC мог выполнять стабильную и точную обработку.
Области применения станков VMC
- Изготовление пресс-форм и штампов: изготовление полостей с высокой степенью детализации.
- Прототипирование: быстрое изготовление функциональных прототипов.
- Мелко- и среднесерийное производство: эффективно для серийного производства.
- 3D-обработка: сложные геометрические формы из металла, пластика и композитных материалов.
Преимущества станков VMC
- Простота настройки: лучший доступ к заготовке.
- Высокая жесткость: вертикальная ориентация обеспечивает стабильность.
- Эффективное использование пространства: меньшая занимаемая площадь по сравнению с горизонтальными станками.
- Эффективность удаления стружки: гравитация способствует удалению стружки.
- Экономичность: более низкие начальные инвестиции по сравнению с более крупными обрабатывающими центрами.
ЧПУ и VMC — основные различия
Область
ЧПУ: широкая категория, охватывающая все станки с компьютерным управлением.
VMC: подкатегория станков с ЧПУ, в частности вертикальные фрезерные центры.
Ориентация шпинделя
ЧПУ: может иметь вертикальные или горизонтальные шпиндели.
VMC: Всегда вертикальные.
Функциональность
ЧПУ: Возможность фрезерования, точения, сверления, шлифования, резки.
VMC: ориентирован на фрезерование, сверление, нарезание резьбы с вертикальной ориентацией.
Конструкция и структура
ЧПУ: Конструкция варьируется в зависимости от типа станка (токарный, фрезерный, фрезерно-расточной).
VMC: Фиксированный стол, вертикальный шпиндель, трехкоординатное или многокоординатное перемещение.
Области применения
ЧПУ: чрезвычайно универсальный — используется в аэрокосмической, автомобильной, электронной и деревообрабатывающей промышленности.
VMC: Специализируется на вертикальной обработке пресс-форм, штампов, прецизионных деталей.
Универсальность
ЧПУ: Высокая адаптивность к многим процессам.
VMC: Специализируется на вертикальном фрезеровании.
ЧПУ и VMC в современном производстве
Роль в различных отраслях
Двумя основными подходами, наиболее распространенными в современном производстве, являются ЧПУ и VMC. Эти методологии могут быть использованы как для изготовления изделий на заказ, так и для высококачественного серийного производства. Компьютерное числовое программное управление (ЧПУ) достаточно адаптируемо, что позволяет использовать его в широком спектре применений, в то время как вертикальные обрабатывающие центры (VMC) превосходны в задачах, где выгодно использовать вертикальную ориентацию шпинделя.
Сравнительная таблица — Станки С ЧПУ и VMC
| Особенность | Станок с ЧПУ | Станок VMC |
| Определение | Компьютерно-управляемый станок для выполнения различных задач | Станок с ЧПУ с вертикальным шпинделем для фрезерования |
| Ориентация шпинделя | Вертикальное или горизонтальное | Всегда вертикальное |
| Функциональность | Фрезерование, точение, сверление, шлифование | Фрезерование, сверление, нарезание резьбы |
| Область | Широкое применение в производстве | Специализированы для вертикальной обработки |
| Область | Аэрокосмическая, автомобильная, электронная, деревообрабатывающая промышленность | Изготовление пресс-форм, прототипов, прецизионных деталей |
| Универсальность | Очень высокая | Специализированная |
Практические соображения при выборе ЧПУ или VMC
При выборе между ЧПУ и VMC учитывайте следующее:
Геометрия детали: для сложных многоосевых конструкций могут потребоваться специальные настройки ЧПУ.
Тип материала: оба типа могут обрабатывать металлы, пластик, композитные материалы, но выбор может зависеть от требований к удалению стружки.
Объем производства: ЧПУ для широкой универсальности; VMC для прецизионных вертикальных резов.
Доступное пространство: VMC более компактны.
Бюджет: VMC обычно стоят дешевле, чем более крупные многоосевые ЧПУ-установки.
Вывод
Станки с ЧПУ — это тип компьютеризированного производственного оборудования, которое отличается невероятной универсальностью и может выполнять широкий спектр задач. Вертикальные обрабатывающие центры, с другой стороны, представляют собой специализированное подразделение, которое фокусируется на вертикальном фрезеровании. Эти устройства имеют ряд преимуществ, таких как повышенная точность, эффективность и эффективность использования пространства.
Оба этих компонента явно необходимы для современных производственных процессов. ЧПУ используется из-за своей универсальности, а VMC — из-за своей специализации. Для максимального повышения производительности и рентабельности предприятия должны принимать обоснованные решения, основанные на своих уникальных преимуществах и отличиях.
