Фрезерный станок с ЧПУ(числовым программным управлением) — это сложный автоматизированный процесс, использующий компьютерное управление для точного удаления материала с заготовки. Эти станки необходимы для отраслей, требующих высокой точности, гибкости и сложного производства деталей. Фрезерные станки с ЧПУ способны выполнять многоосевые операции, что позволяет обрабатывать сложные геометрические формы в таких материалах, как металлы, пластики и композиты.

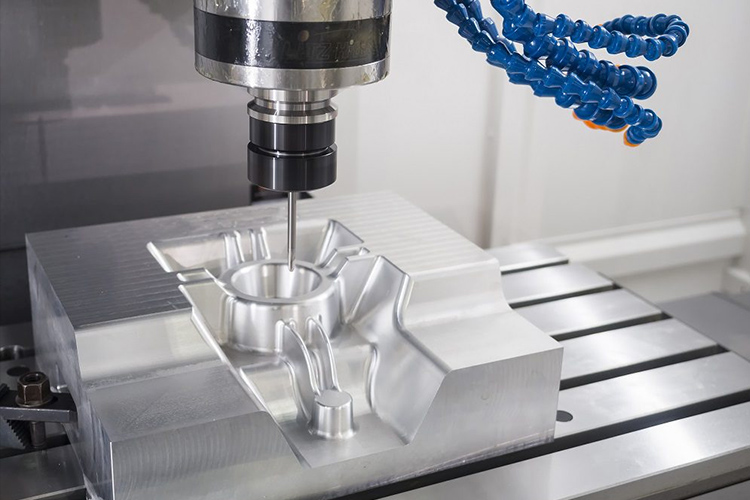

Что такое фрезерование с ЧПУ?
Фрезерование с ЧПУ — это субтрактивный производственный процесс, в котором материал удаляется с заготовки с помощью вращающихся фрез, которые управляются компьютерной программой. Инструкции для этого процесса выводятся из цифровых моделей, созданных в программном обеспечении CAD (Computer-Aided Design) и преобразованных в машиночитаемый код (G-код). Такой высокий уровень автоматизации обеспечивает стабильные результаты с превосходной точностью и повторяемостью.

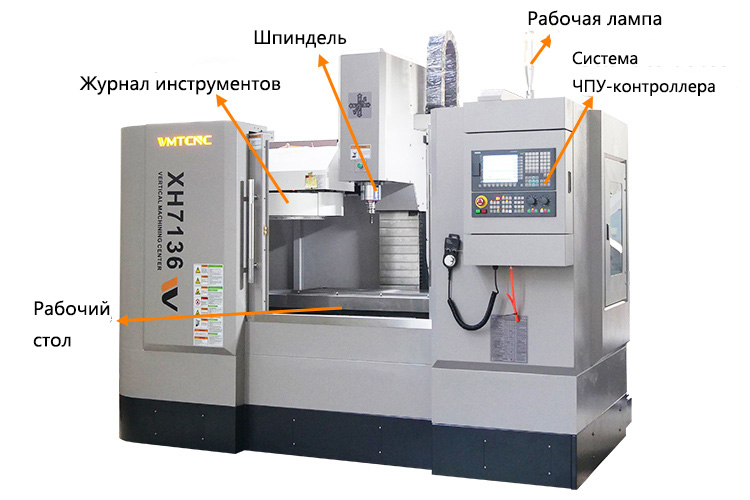

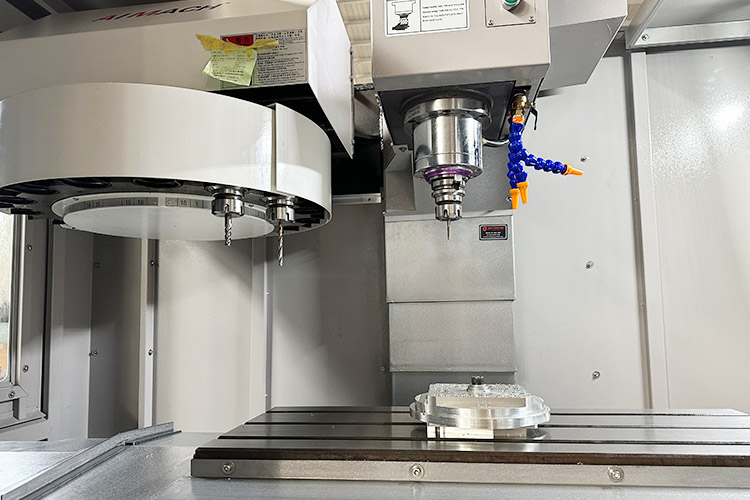

Ключевые компоненты фрезерных станков с ЧПУ
Фрезерный станок с ЧПУ обычно состоит из:
- Система ЧПУ:мозг станка, контролирующий каждый аспект работы, от перемещения до управления инструментом.
- Шпиндель: вращающийся компонент, который удерживает режущий инструмент и выполняет действие резки.
- Рабочий стол:платформа, на которой закрепляется заготовка во время обработки.
- Инструментальный магазин:размещает различные режущие инструменты, необходимые для различных задач, и автоматически меняет их по мере необходимости в процессе.Comparação com as fresadoras tradicionais

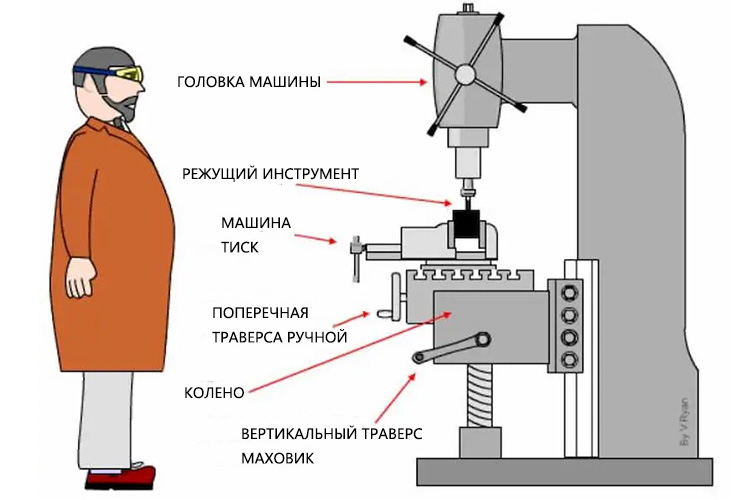

Сравнение с традиционными фрезерными станками
В отличие от традиционных ручных фрезерных станков, фрезерные станки с ЧПУ полностью автоматизированы. Это приводит к значительным улучшениям в:
- Точность:станки с ЧПУ могут достигать допусков в микрометровом диапазоне, гарантируя высокую точность деталей.
- Эффективность:автоматизированные операции снижают человеческий фактор, обеспечивают непрерывность производства и увеличивают пропускную способность.
- Повторяемость:станки с ЧПУ могут воспроизводить детали с одинаковой точностью каждый раз, даже при больших объемах производства.
Процесс фрезерования с ЧПУ: пошаговое описание
Процесс фрезерования с ЧПУ — это систематическая процедура, включающая несколько критических шагов для обеспечения успешного производства детали. Эти шаги охватывают период от первоначального проектирования до окончательной проверки, гарантируя желаемый результат.
Шаг 1: Цифровое проектирование и программирование
Процесс фрезерования с ЧПУ начинается с этапа проектирования, на котором деталь создается с использованием программного обеспечения, такого как SolidWorks или UG. После завершения 3D-проекта он преобразуется в программу CAM с использованием программного обеспечения Computer-Aided Manufacturing. Затем программное обеспечение CAM генерирует траектории инструмента (G-код) и определяет ключевые параметры резки, включая скорость, скорость подачи и глубину резания. Эти параметры имеют решающее значение для оптимизации процесса резки.
Шаг 2: Зажим заготовки и калибровка инструмента
Последующий этап — надежно закрепить заготовку на рабочем столе с помощью приспособлений, таких как тиски, вакуумные патроны или специальные инструменты. Деталь должна быть аккуратно размещена для выравнивания с системой координат станка. Следующий шаг — выполнить калибровку инструмента, при которой станок автоматически измеряет длину и радиус режущего инструмента с помощью зонда. Это гарантирует точную установку инструментов перед началом процесса обработки.
Шаг 3: Выполнение и мониторинг обработки
После завершения необходимой настройки станок с ЧПУ запускает процесс обработки, удаляя материал в соответствии с созданными траекториями инструмента. В зависимости от возможностей станка этот процесс может включать многоосевую обработку с рычажным механизмом, например, 3-осевые, 4-осевые или 5-осевые операции, каждая из которых подходит для разных уровней сложности детали. Мониторинг в реальном времени имеет решающее значение для обнаружения таких проблем, как износ инструмента, изменения температуры или аномальные вибрации, которые могут повлиять на качество детали.
Шаг 4: Постобработка и контроль качества
После процесса обработки детали могут потребоваться дополнительные операции, такие как удаление заусенцев, полировка или пескоструйная обработка, для улучшения ее поверхности. Затем проводится окончательная проверка с использованием точных инструментов, таких как трехкоординатные измерительные приборы (КИМ) или оптические сканеры, для проверки размеров детали и обеспечения ее соответствия требуемым допускам. Для соответствия отраслевым стандартам, таким как ISO, создаются комплексные документы по прослеживаемости качества.
Преимущества фрезерных станков с ЧПУ
Фрезерование с ЧПУ предлагает многочисленные преимущества, которые значительно расширяют производственные возможности в различных отраслях.
Точность и достоверность
Фрезерные станки с ЧПУ славятся своей исключительной точностью и аккуратностью, что делает их идеальными для производства деталей с жесткими допусками. Автоматизированная система управления гарантирует стабильные и точные результаты, тем самым исключая возможность человеческой ошибки.
Эффективность и скорость
Фрезерные станки с ЧПУ оснащены возможностью непрерывной работы на высоких скоростях, тем самым повышая производительность. Эти станки способствуют быстрому производству деталей, сокращая время, затрачиваемое на каждую операцию, и в конечном итоге снижая общие производственные затраты.
Гибкость в использовании материалов
Фрезерные станки с ЧПУ способны работать с широким спектром материалов, включая металлы, такие как алюминий и сталь, а также пластики и композиты. Эта универсальность делает их отличным выбором для отраслей, которым требуются различные материалы и типы деталей.

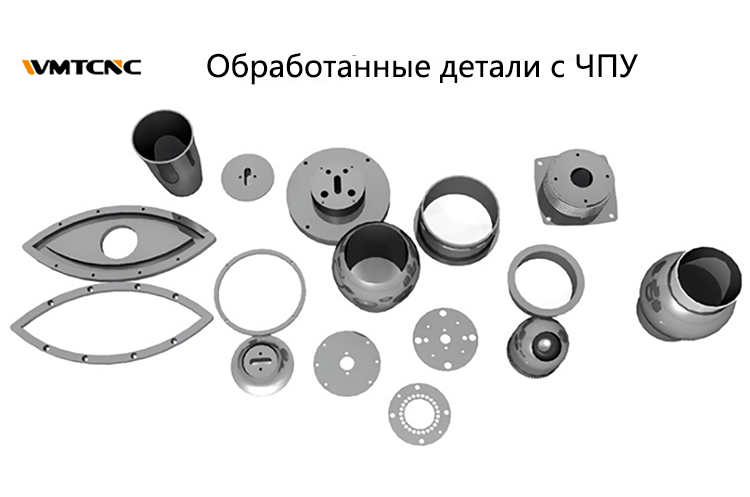

Возможность обработки сложных геометрий
Фрезерование с ЧПУ — это сложный процесс обработки, который позволяет производить сложные формы, включая плоские и изогнутые поверхности, сложные шестерни и конструкции специальной формы. Многоосевая функциональность, особенно при 5-осевом фрезеровании, позволяет создавать сложные геометрические формы и детали с несколькими углами, что делает его универсальным решением для различных промышленных применений.
Применение фрезерования с ЧПУ в различных отраслях промышленности
Фрезерование с ЧПУ — это высокоуниверсальный производственный процесс, который применяется в самых разных отраслях промышленности благодаря своей точности и возможности производить сложные детали. Ниже приведены некоторые из основных отраслей и областей применения:
Аэрокосмическая промышленность
В аэрокосмической промышленности требуются высокие уровни точности и надежности. Фрезерные станки с ЧПУ используются для производства сложных компонентов, таких как лопатки турбин, детали двигателей и структурные компоненты, которые должны соответствовать строгим стандартам качества.
Автомобильная промышленность
В автомобильном секторе фрезерные станки с ЧПУ используются для производства деталей двигателей, систем трансмиссии и пресс-форм. Их главное преимущество заключается в их способности производить высокоточные детали в больших объемах, что делает их неотъемлемым компонентом процесса производства автомобилей.
Медицинские приборы и имплантаты
Медицинская промышленность в значительной степени полагается на фрезерование с ЧПУ для создания индивидуальных имплантатов, протезов и хирургических инструментов. Точность станков с ЧПУ гарантирует, что эти критически важные детали идеально подходят и соответствуют необходимым функциональным и безопасным стандартам.
Электроника и электрические компоненты
Фрезерование с ЧПУ — это процесс, используемый для производства таких компонентов, как печатные платы, разъемы и корпуса. Эти детали требуют высокой точности, и фрезерование с ЧПУ позволяет создавать эти небольшие, но важные компоненты с исключительной точностью.
Изготовление пресс-форм и прототипирование
Фрезерные станки с ЧПУ являются важным инструментом для отраслей, которым требуются высококачественные пластиковые или металлические компоненты. Их использование при изготовлении пресс-форм и быстром прототипировании имеет первостепенное значение, обеспечивая согласованность и надежность производства. Сложные детали этих пресс-форм имеют решающее значение для поддержания стандартов качества.
Типы фрезерных станков с ЧПУ и их применение
Фрезерные станки с ЧПУ доступны в различных типах, каждый из которых подходит для различных задач в зависимости от сложности и требований к конструкции изготавливаемой детали.
3-осевые Фрезерный станок с ЧПУ
3-осевые станки являются наиболее распространенным типом и используются для простых компонентов. Эти станки работают по трем линейным осям: X, Y и Z. Хотя они эффективны и просты в эксплуатации, 3-осевые станки могут не подходить для более сложных геометрий или поднутрений.
4-осевые Фрезерный станок с ЧПУ
Интеграция поворотной оси (ось A) в 3-осевую конфигурацию служит для повышения универсальности 4-осевых станков, позволяя вращать заготовку. Эта возможность облегчает обработку сложных форм с уменьшенными требованиями к повторному закреплению, повышая эффективность и точность.
5-осевые Фрезерный станок с ЧПУ
5-осевые станки с ЧПУ представляют собой вершину технологического прогресса в этой области, предлагая непревзойденную универсальность благодаря своей способности вращать заготовку по осям X и Y. Эта возможность обеспечивает точную обработку деталей высокой сложности под разными углами, что делает их идеальными для таких отраслей, как аэрокосмическая, автомобильная и производство медицинских приборов.
Сравнительная таблица: типы фрезерных станков с ЧПУ
| Тип машины | Количество осей | Основные характеристики | Лучше всего подходит для |
|---|---|---|---|
| 3 оси | 3 | Просто и экономично | Базовые детали, массовое производство |
| 4 оси | 4 | Дополнительная универсальная ось вращения | Более сложные детали, уменьшенная конфигурация |
| 5 осей | 5 | Многоугловая обработка, высокая точность | Сложная геометрия, аэрокосмическая промышленность, медицина |

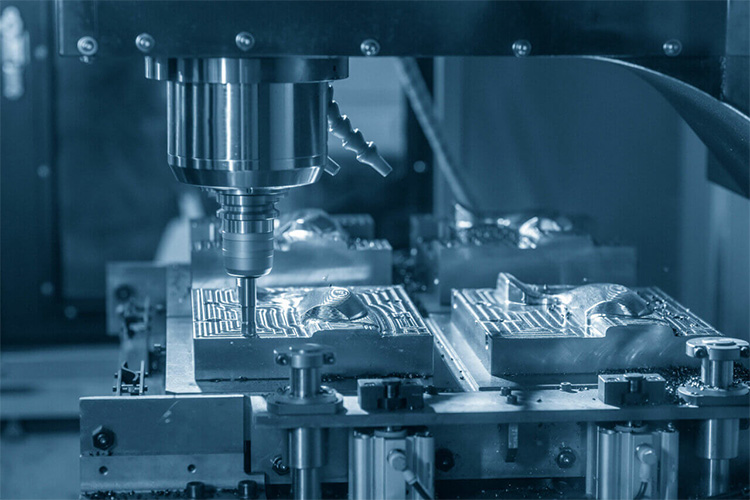

Заключение
Раскройте потенциал точного производства с помощью фрезерования с ЧПУ
Фрезерные станки с ЧПУ полностью изменили процесс производства, предлагая непревзойденную точность, скорость и универсальность, с которыми традиционные методы просто не могут сравниться. От автомобильной промышленности до медицинских приборов фрезерование с ЧПУ необходимо для создания сложных высококачественных деталей. WMTCNC — ваш надежный, инновационный и эффективный партнер для решений фрезерования с ЧПУ.
