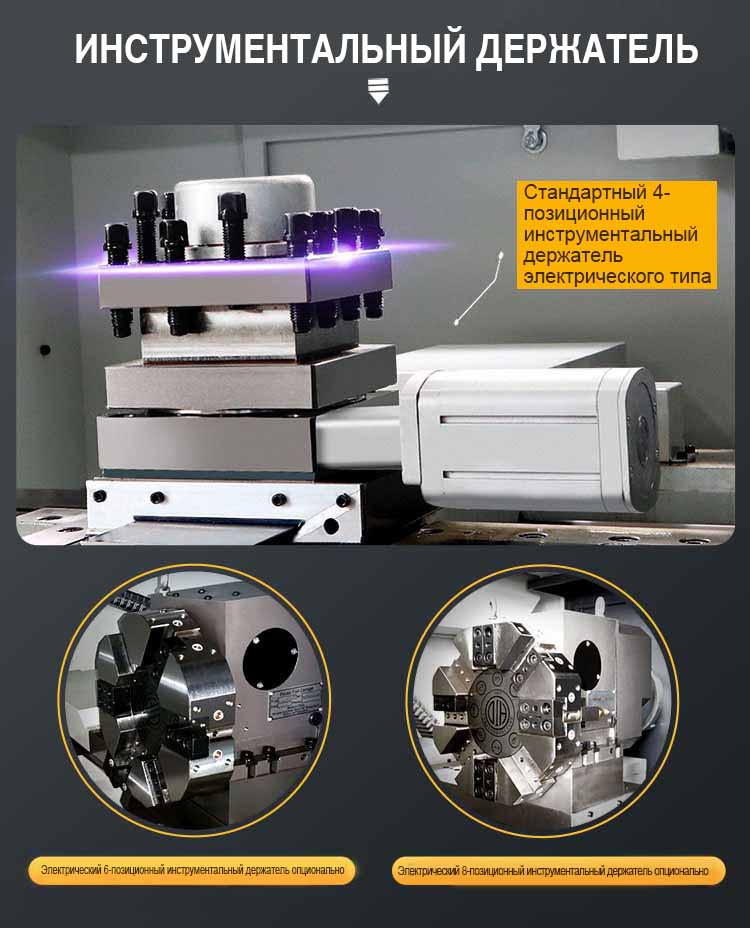

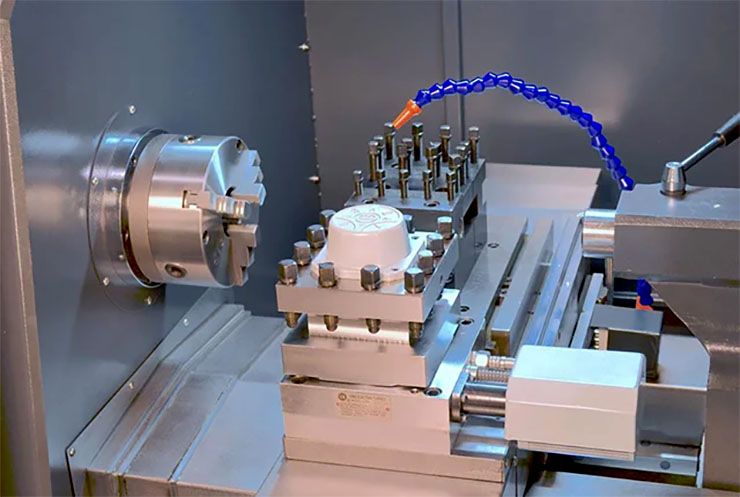

1. Введение в инструментальный держатель токарного станка с ЧПУ
Инструментальный держатель является ключевым компонентом токарных станков с ЧПУ, позволяющим выполнять различные операции обработки в одной установке. Такая консолидация сокращает время обработки и минимизирует ошибки, связанные с многократным зажимом заготовки, тем самым повышая эффективность и точность. Однако неисправности инструментального держателя могут нарушить работу, что может привести к задержкам и ухудшению качества продукции. В этой статье представлено подробное руководство по диагностике и устранению распространенных неисправностей инструментального держателя токарного станка с ЧПУ.
2. Основные проверки
2.1 Проверка источника питания и состояния запуска
Начните с проверки правильности подключения станка к источнику питания:
– Проверка питания: убедитесь, что станок получает питание и что индикаторы на панели управления горят.
– Проблемы с запуском: если станок не запускается, проверьте линии электропитания, автоматические выключатели и аварийные выключатели на наличие неисправностей.
2.2 Оценка последовательности фаз
Последовательность фаз имеет решающее значение для правильной работы двигателя инструментального держателя:
– Работа главного шпинделя: если главный шпиндель работает правильно, но инструментальный держатель не работает, возможно, имеется ошибка последовательности фаз.
– Метод устранения: после отключения питания поменяйте местами две из трех фаз (например, поменяйте L1 и L2), затем восстановите питание и проверьте работу инструментального держателя.
3. Диагностика инструментальной каретки
3.1 Проверка сигналов управления инструментальным держателем
Войдите в диагностический интерфейс системы ЧПУ, чтобы:
– Обнаружение аварийных сигналов: определите все аварийные сигналы, связанные с инструментальным держателем, например «Аномалия сигнала инструментального держателя».
– Тестирование ручных команд: введите ручные команды смены инструмента (например, T0101), чтобы проверить, признает ли система команду без соответствующего движения инструментального поста.
3.2 Оценка электрических компонентов
Ключевые электрические компоненты, которые необходимо оценить:
– Двигатель инструментальной колонки: с помощью мультиметра проверьте, соответствует ли входное напряжение двигателя техническим характеристикам (обычно около 380 В).
– Привод или инвертор: проверьте индикаторы состояния на приводе или инверторе на наличие признаков перегрузки или короткого замыкания.
– Предохранители и реле: проверьте предохранители в цепи управления инструментальным постовым устройством на предмет перегорания и проверьте реле на наличие признаков заклинивания или повреждения контактов.
3.3 Выявление механических неисправностей
Механические неисправности могут значительно повлиять на работу инструментального поста:
– Проверка вращения вручную: при выключенном питании попытайтесь вручную повернуть револьверную головку. Сопротивление или заклинивание могут указывать на недостаточную смазку, наличие посторонних предметов или неисправность подшипников.
– Датчики и концевые выключатели: проверьте работоспособность датчиков определения положения и убедитесь, что сигнальные линии надежно закреплены и не повреждены.
4. Расширенная диагностика
4.1 Проверка параметров и программ
Убедитесь, что настройки системы и программы верны:
– Проверка параметров: убедитесь, что параметры инструментального держателя (например, время смены инструмента, количество положений инструмента) правильно настроены для конкретной модели станка.
– Тестирование программы: выполните упрощенные программы смены инструмента, чтобы исключить ошибки программирования, которые могут помешать работе инструментального поста.
4.2 Проверка плат управления и проводки
Необходимо провести тщательную проверку системы управления:
– Выход платы управления: используйте диагностические инструменты, такие как осциллографы или методы подмены, чтобы убедиться, что плата управления инструментальной колонки (например, плата ввода/вывода) выдает правильные сигналы.
– Целостность проводки: проверьте наличие повреждений или ослабленных соединений в сигнальных кабелях, особенно в кабелях, соединяющих двигатель инструментального поста с контроллером.
5. Распространенные проблемы и решения
Своевременное устранение распространенных проблем с инструментальным поставом токарного станка с ЧПУ обеспечивает эффективность работы и продлевает срок службы оборудования. Ниже приведена таблица с типичными проблемами, их возможными причинами и рекомендуемыми решениями:
| Симптом | Возможная причина | Решение |
|---|---|---|
| Инструментальный держатель не фиксируется надежно | Неправильная регулировка компонентов трансмиссии | Отрегулируйте передающую пластину, чтобы выровнять датчик Холла с магнитным стальным элементом, обеспечив точное положение инструмента. |
| Непрерывное вращение в определенном положении инструмента | Поврежден элемент Холла или оборвана сигнальная линия | Определите проблемное положение инструмента, проверьте сигнал с помощью мультиметра и замените неисправный элемент Холла или отремонтируйте сигнальную линию по мере необходимости. |
| Инструментальный держатель не вращается | Ошибка фазы двигателя или отключение реле | Проверьте трехфазное подключение питания; устраните ошибки фаз и проверьте реле на перегрузку. |
| Инструментальный держатель вращается, но не фиксируется | Неисправная цепь реверса двигателя или механическое смещение | Проверьте и отремонтируйте цепь управления реверсом двигателя; отрегулируйте начальное положение механических компонентов инструментального держателя. |
| Система отображает ошибку сигнала положения | Неисправна плата сигнала положения или датчик Холла | Определите статические и динамические параметры датчика Холла; при необходимости замените плату сигнала положения. |
6. Рекомендации по безопасности
Обеспечение безопасности при работе на токарном станке с ЧПУ имеет первостепенное значение. Для поддержания безопасных условий работы соблюдайте следующие рекомендации:
– Средства индивидуальной защиты (СИЗ): всегда носите соответствующие СИЗ, включая защитные очки, перчатки и средства защиты органов слуха.
– Ограждения и защитные кожухи: убедитесь, что все защитные кожухи и ограждения установлены на место.
– Надлежащее обучение: Работайте на токарных станках с ЧПУ только после прохождения соответствующего обучения.
– Не носите свободную одежду и украшения: предотвратите запутывание, закрепив волосы и сняв аксессуары.
– Регулярное техническое обслуживание: проводите регулярные проверки для обеспечения безопасности и исправности оборудования.
7. Заключение
Инструментальный держатель токарного станка с ЧПУ является неотъемлемой частью точности и эффективности обработки. Систематическая диагностика проблем, внедрение эффективных решений и соблюдение строгих протоколов безопасности позволяют операторам обеспечить оптимальную производительность и долговечность оборудования. Регулярное техническое обслуживание и проактивный подход к устранению неисправностей не только повышают производительность, но и создают более безопасную рабочую среду.
