В pевольверные головки с ЧПУ револьверная головка инструмента — это не просто механическое удобство; это стратегический компонент, который напрямую влияет на эффективность производства, качество деталей и безопасность оператора. Облегчая автоматическую смену инструмента и точное выравнивание инструмента, револьверные головки инструмента устраняют необходимость ручного вмешательства, тем самым значительно сокращая время простоя и человеческие ошибки.
Что такое pевольверные головки с ЧПУ?

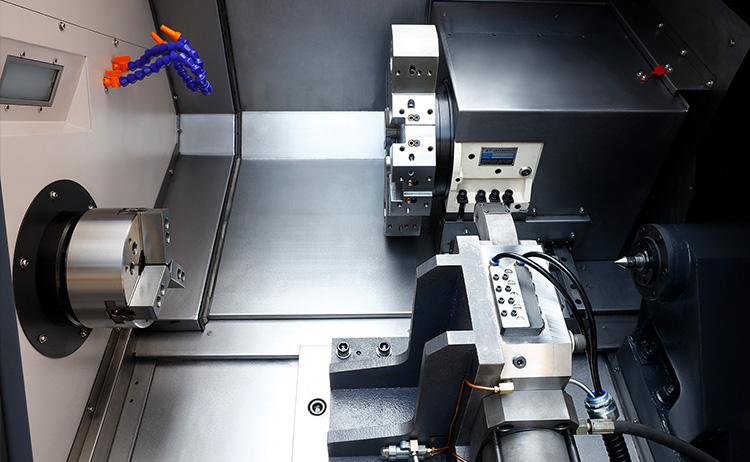

Определение и роль в pевольверные головки с ЧПУ
Револьверная головка с ЧПУ — это индексирующий держатель инструмента, который удерживает несколько режущих инструментов и позволяет быстро переключаться во время операций обработки. Этот инструмент является обычным компонентом токарных станков и токарных центров с ЧПУ, обеспечивая бесперебойное производство, позволяя быстро заменять инструменты без остановки станка. Это повышает производительность, обеспечивая при этом высокую согласованность в производстве деталей.

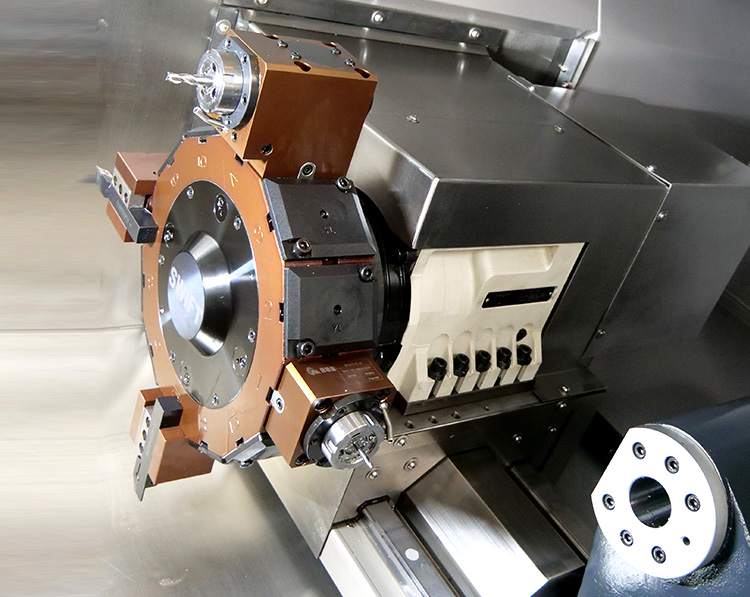

Ключевые компоненты pевольверные головки с ЧПУ
Револьверная головка обычно состоит из:
- Диск или барабан револьверной головки: вращающийся компонент, удерживающий несколько гнезд для инструментов.
- Держатели инструментов: фиксируют инструменты, такие как сверла, концевые фрезы или метчики.
- Механизм индексации: вращает револьверную головку для выравнивания выбранного инструмента.
- Система зажима: надежно фиксирует инструмент на месте.
- Интерфейс контроллера ЧПУ: управляет командами смены инструмента и позиционированием.
Как работает pевольверные головки с ЧПУ?
Вращение, индексация и управление через систему ЧПУ
Контроллер ЧПУ предварительно запрограммирован на позиции инструмента. Он посылает сигнал на вращение револьверной головки, выбирая нужный инструмент в нужное время. Это движение часто осуществляется сервоприводом для точности.

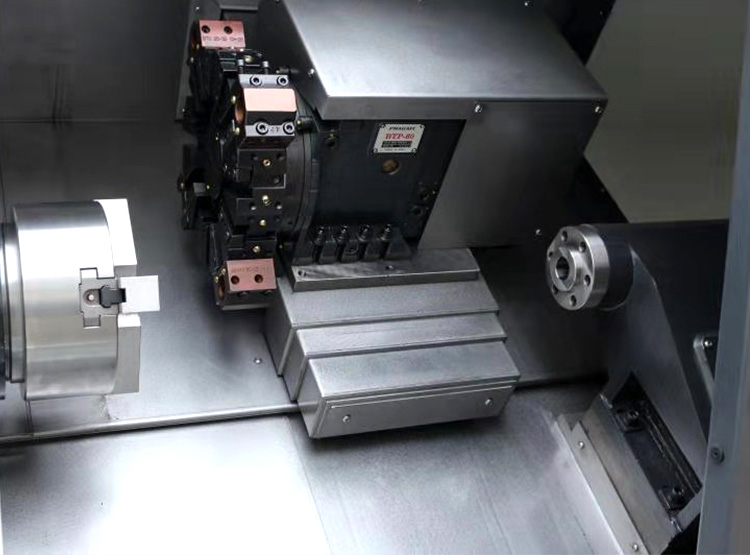

Механизм выбора и позиционирования инструмента
После выбора инструмента револьверная головка точно выравнивает его с заготовкой. Механизм блокировки обеспечивает надежное зажатие инструмента, тем самым избегая вибрации, перекоса или отказа во время работы.
Что происходит, когда револьверная головка выходит из строя?
Неисправная или отсутствующая револьверная головка может существенно нарушить операции обработки. Вот что может произойти:
Ручная смена инструментов и потеря эффективности
Операторам приходится менять инструменты вручную, что является трудоемким процессом и подвержено ошибкам выравнивания. Это отрицательно сказывается на производительности, особенно в операциях, где требуется частая смена инструментов.
Простои, угрозы безопасности и ошибки оператора
Длительная ручная смена приводит к увеличению времени простоя машины. Кроме того, инструменты, которые не выровнены или неплотно закреплены, представляют опасность для безопасности и могут привести к поломке инструмента.
Влияние на точность и последовательность деталей
Даже незначительные перекосы инструментов приводят к погрешностям размеров, плохой обработке поверхности и снижению повторяемости, что ставит под угрозу качество продукции.
Причины, по которым держатель инструмента ЧПУ не может быть надежно зафиксирован
| Тип причины | Примеры причин | Действенное решение | Можно ли исправить самостоятельно? |
|---|---|---|---|
| Механическая | Изношенные штифты, сломанные пружины, усталость шестерен | Замените изношенные детали, повторно смажьте | √ |
| Гидравлическая/пневматическая | Низкое давление, протекающая масляная линия, застрявший электромагнитный клапан | Проверьте уплотнения, насосы и реакцию привода | √× |
| Электрическое управление | Сломанный бесконтактный переключатель, несоответствие сигнала ПЛК | Перекалибруйте ПЛК, замените датчики | × |
| Ошибки оператора | Инструмент вставлен не полностью, пренебрежительное обслуживание | Соблюдайте правильные процедуры вставки и регулярной смазки | √ |
Преимущества pевольверные головки с ЧПУ для повышения эффективности обработки
Более быстрая настройка и смена инструмента
Автоматизированная индексация позволяет мгновенно переключаться между инструментами, что значительно сокращает время, не требующее резки, во время многоэтапных операций.
Лучшая точность и повторяемость
Управляемый компьютером зажим обеспечивает установку каждого инструмента с точным усилием и выравниванием, что снижает изменчивость.
Большая эксплуатационная гибкость
Револьверные головки инструментов позволяют обрабатывать сложные детали за одну установку, поддерживая многоосевые операции и снижая нагрузку на оператора.
Техническое обслуживание и профилактические действия
Ежедневные, еженедельные и ежемесячные процедуры
- Ежедневно: очистите от мусора и проверьте положение инструментов.
- Еженедельно:проверьте гидравлическое давление и отзывчивость револьверной головки.
- Ежемесячно:</b>нанесите смазку и проверьте индексирующий механизм.
- Каждые 6 месяцев:выполните полную разборку, замените изношенные детали, такие как пружины и уплотнения.

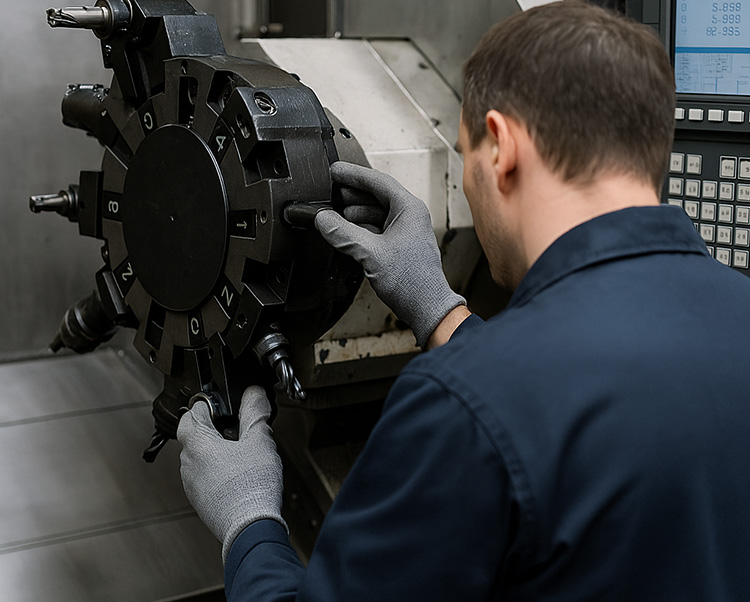

Заключение: Оптимизация производительности ЧПУ с помощью хорошо обслуживаемых револьверных головок
Инструментальные револьверные головки являются жизненно важным компонентом обработки с ЧПУ, напрямую влияющим на производительность, безопасность и точность деталей. Регулярное техническое обслуживание, быстрая диагностика и осведомленность технического персонала могут значительно сократить время простоя и повысить эффективность обработки. Сотрудничая с опытными специалистами по ЧПУ, такими как Prototool, вы можете гарантировать, что ваши системы будут работать с максимальной производительностью.
