Введение в чертежи токарных станков
Универсальным языком инженеров, конструкторов и механиков являются чертежи токарных станков. Они служат важным связующим звеном между задуманной конструкцией и конечным продуктом. Чертеж токарного станка может представлять собой полную схему сборки, структурную схему или чертеж отдельной детали. Независимо от их формы, эти документы гарантируют точное передачу сложных концепций, исключая любые сомнения в процессах проектирования, производства и технического обслуживания.
Чертежи — это больше, чем просто изображения. Во многих отраслях промышленности они служат юридически обязывающими документами, которые используются для проверок, подтверждения соответствия и обеспечения соблюдения стандартов безопасности и качества. Чертеж служит основой, которая обеспечивает точность и согласованность, будь то крепление задней бабки, выравнивание шпинделя или сборка новой каретки.

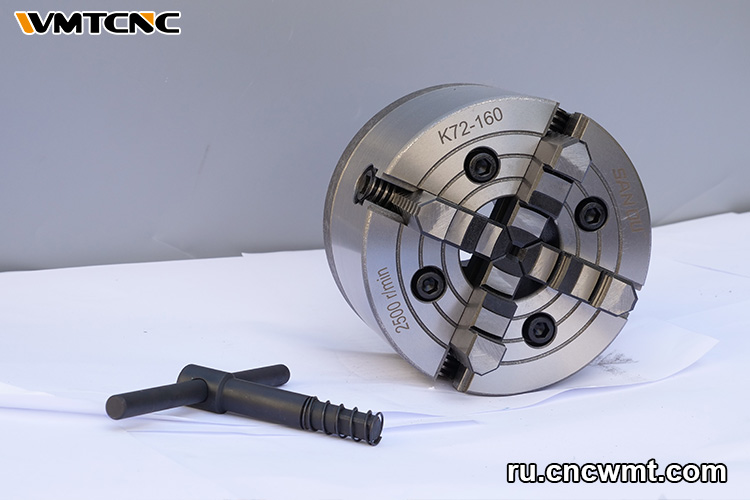

Ключевые компоненты и их представление на чертежах

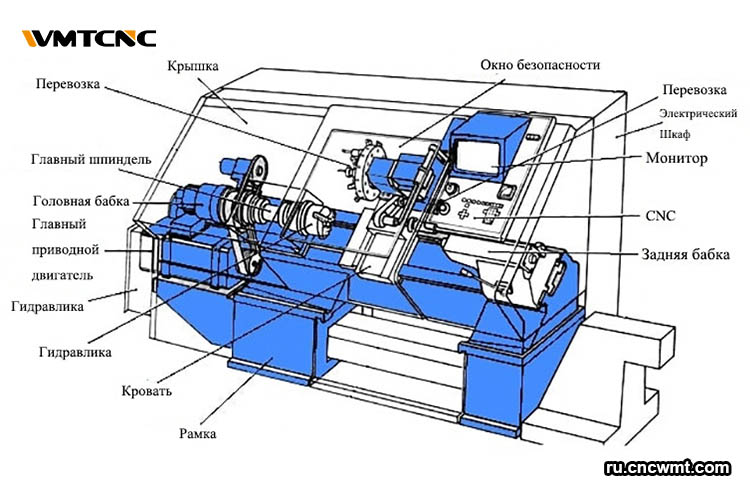

Конструктивные детали (станина, передняя бабка, задняя бабка, суппорт, поперечный суппорт)

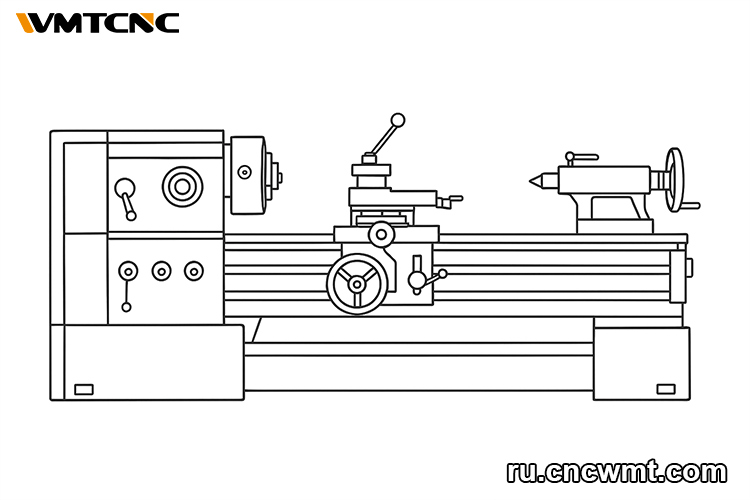

Станина показана как основополагающий блок на стандартном чертеже токарного станка, гарантирующий стабильность и жесткость. Шпиндель расположен в передней бабке, которая обычно детализируется с помощью сечений, чтобы показать приводные системы, шестерни или подшипники. Задняя бабка выглядит как подвижный блок с деталями пиноли, поддерживающий более длинные заготовки. Особенности позиционирования инструмента, ходовые винты и линейные направляющие отмечены на каретке и поперечном суппорте.
Функциональные особенности (шпиндель, инструментальный держатель, приводные системы, смазочные каналы)
Более подробные аннотации обращают внимание на зубчатую передачу приводной системы, крепление инструментального держателя и диаметр отверстия шпинделя. Чтобы инженерам по техническому обслуживанию было проще отслеживать пути прохождения масла, смазочные каналы часто изображаются на поперечных чертежах пунктирными линиями. Эти детали имеют важное значение как для первоначальной сборки, так и для текущего технического обслуживания.
Условия и стандарты черчения
Размеры, допуски, качество поверхности, символы, легенды
В чертежах токарных станков используется жесткая система типов линий и символов: цепные линии для осевых линий, пунктирные линии для скрытых элементов и сплошные линии для видимых кромок. Допуски обозначаются значениями ± или символами GD&T, а размеры — тонкими стрелками. Индикаторы обработки поверхности указывают, требуется ли полировка, точение или шлифование поверхности.
Используемые стандарты (ISO, ANSI, DIN)
Чертежи соответствуют международным стандартам, чтобы избежать недоразумений. Стандарты DIN регулируют специфические процедуры обработки в европейских мастерских, ANSI Y14.5 предлагает соглашения GD&T, а ISO 2768 определяет общие допуски. Соблюдая эти рекомендации, чертеж, созданный в одной стране, может быть точно интерпретирован и изготовлен в другой.
От чертежа детали к чертежу сборки
Деталь и сборочная деталь — различия и применение
Размеры, материал и отделка отдельного компонента являются основным предметом чертежа детали. С другой стороны, чертеж сборки, который часто включает спецификацию материалов (BOM), показывает, как различные детали соединяются друг с другом. Важно понимать, что чертежи сборки определяют монтаж и проверку, а чертежи деталей — обработку.
Взаимосвязи в сборке — посадки, выравнивание и ограничения
Инженеры указывают в чертежах сборки, должны ли детали иметь зазорные, прессовые или переходные соединения. Символы ограничений обозначают методы крепления, такие как болты, шпонки или прессовые соединения, а осевые линии отображают выравнивание валов и подшипников.
Интеграция CAD/CAM и цифровой рабочий процесс
Создание чертежей токарных станков с помощью программного обеспечения CAD
Современные инженеры редко используют ручное черчение. Разрезы, изометрические перспективы и подробные ортогональные виды можно создавать с помощью программного обеспечения CAD, такого как AutoCAD, SolidWorks или Fusion 360. Слои контролируют видимость, а параметрическое моделирование гарантирует, что изменения в конструкции отражаются во всех чертежах.

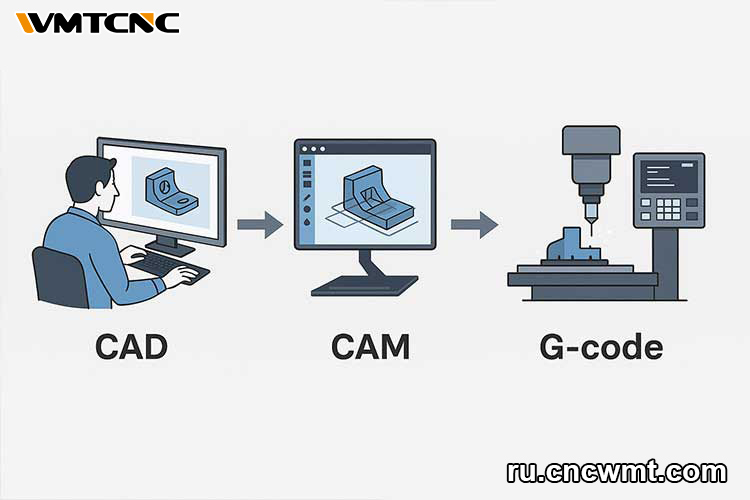

Экспорт данных в CAM и программирование ЧПУ
Программное обеспечение CAD и CAM работает вместе, чтобы создавать траектории инструмента в дополнение к статическим чертежам. Проектирование и производство могут быть напрямую связаны путем экспорта чертежей токарных станков в G-код для ЧПУ-обработки. Благодаря этому цифровому рабочему процессу сокращается время выполнения заказа, уменьшается количество ошибок, а каждое вращение шпинделя точно соответствует желаемой геометрии.
Лучшие практики и распространенные ошибки
Лучшие практики — ясность, слои, стили линий
В профессиональном чертеже токарного станка особое внимание уделяется ясности. Основные края отличаются от вспомогательных элементов толщиной линии. Конструктивные линии, штриховка и размеры разделены слоями. Нет никакой двусмысленности, потому что аннотации ясны и понятны.
Распространенные ошибки и способы их исправления — отсутствующие размеры, неоднозначные символы, несогласованные допуски
Ошибки в чертежах могут дорого обойтись. Отсутствующие размеры приводят к неправильной обработке; неоднозначные символы сбивают с толку операторов; несогласованные допуски приводят к сбоям в сборке.
Ниже приведена сравнительная таблица распространенных проблем и их решений:
Тип ошибки | Распространенная проблема в чертеже токарного станка | Предлагаемое исправление / Лучшая практика |
---|---|---|
Отсутствующие размеры | Не отображаются отверстия, пазы или значения толщины | Сверьтесь с несколькими видами, примените правило «три вида + разрез + деталь». |
Неясные символы | Использование нестандартных или неясных значков | Следуйте символам ISO/ANSI и предоставьте ссылки на легенду |
Перегруженные виды | Слишком много размеров, загромождающих чертеж | Разделите на вспомогательные виды, увеличьте детали, используйте слои |
Несогласованные допуски | Одинаковые элементы имеют разные допуски в двух местах | Создайте единую таблицу допусков и применяйте их последовательно |
Заключение и следующие шаги
Умение читать и создавать чертежи токарных станков имеет важное значение для прецизионного производства и выходит за рамки простого черчения. Благодаря мастерству инженеров гарантируется плавный переход от проектных замыслов к обработке и сборке. Инженеры должны практиковаться, применяя стандарты, изучая реальные чертежи и сравнивая символы.
