1. Что такое шлифовальный станок?
Шлифовальный станок — это станок, который использует абразивные инструменты для шлифования поверхности заготовок.
Принцип работы шлифовального станка: обычно это делает быстро вращающийся шлифовальный круг. Когда шлифовальный круг вращается, это основное движение. Заготовка или шлифовальный круг, движущиеся вперед и назад, — это подающее движение. К шлифовальным станкам можно прикреплять различные приспособления для шлифования заготовок разных форм и размеров.
Основные характеристики шлифовальных станков: они очень точные и могут использоваться для очень аккуратной обработки поверхностей. Шлифовальные станки имеют много применений. Они широко используются в механической обработке и производстве пресс-форм. Это очень важные инструменты во многих различных отраслях промышленности.
2. Типы шлифовальных станков
Шлифовальные станки можно классифицировать по различным типам в зависимости от объектов обработки и функций, в основном включая:
| Тип | Основное назначение |
|---|---|
| Шлифовальный станок для наружных цилиндрических поверхностей | Шлифование цилиндрических и конических наружных поверхностей |
| Шлифовальный станок для внутренних цилиндрических поверхностей | Шлифование цилиндрических и конических внутренних поверхностей |
| Координатно-шлифовальный станок | Оснащён точным координатным устройством позиционирования |
| Бесцентрово-шлифовальный станок | Шлифование цилиндрических поверхностей, заготовка фиксируется бесцентровым способом |
| Плоскошлифовальный станок | Шлифование плоских поверхностей заготовок |
| Ленточно-шлифовальный станок | Шлифование с использованием быстро движущейся абразивной ленты |
| Хонинговальный станок | Обработка различных цилиндрических отверстий: гладких, с прерывистыми поверхностями по оси или радиусу, сквозных, глухих и ступенчатых |
| Шлифовальный станок (универсальный) | Шлифование плоских или цилиндрических внутренних и наружных поверхностей заготовок |
| Станок для шлифования направляющих | Шлифование направляющих станин станков |
| Заточной станок | Заточка и шлифование режущего инструмента |
| Многоцелевой шлифовальный станок | Может шлифовать цилиндрические, конические внутренние и наружные, а также плоские поверхности; допускает обработку различных деталей с использованием приспособлений и дополнительных устройств |
| Специализированный шлифовальный станок | Предназначен для шлифования конкретных деталей: коленчатых валов, кулачков, зубчатых колёс, резьб и др. |

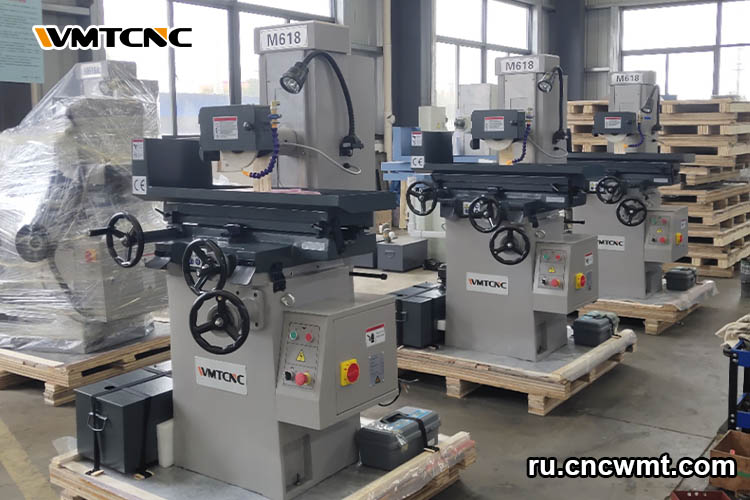

3. Что такое плоскошлифовальный станок?
Плоскошлифовальный станок — это станок, специально предназначенный для шлифования плоских или профильных поверхностей заготовок. Он играет важную роль в области механической обработки. Этот станок в основном состоит из станины, рабочего стола, шлифовальной головки, электрической системы управления и других компонентов.
4. Структура, особенности и применение плоскошлифовального станка
Плоскошлифовальные станки обычно имеют чугунный корпус, что делает их очень прочными и устойчивыми. Шлифовальный круг — самая важная часть станка. Он твердый и используется для резки материалов. Шлифовальный круг вращается вокруг своей оси, что является основным движением. Стол перемещается для подачи заготовки, и это может быть в разных направлениях. Эти движения работают вместе, чтобы сделать очень точные пропилы заготовки.
Плоскошлифовальные станки имеют ряд преимуществ: они высокоточные, эффективные, стабильные и автоматизированные. Они могут иметь множество различных применений, таких как изготовление форм, прецизионных станков, производство аэрокосмической техники и обработка автомобильных деталей. Плоскошлифовальные станки могут обрабатывать различные формы плоских и изогнутых деталей, включая плоские поверхности, цилиндрические поверхности, резьбу, призматические поверхности, индексационные столы и другие формы поверхностей.
5. Типы плоскошлифовальных станков
Существует два типа плоскошлифовальных станков в зависимости от формы рабочего стола: прямоугольные и круглые. Существует два типа плоскошлифовальных станков: с горизонтальным шпинделем и с вертикальным шпинделем. При выборе плоскошлифовального станка с прямоугольным рабочим столом наиболее важными факторами являются ширина и длина рабочего стола. При выборе плоскошлифовального станка с круглым рабочим столом наиболее важными факторами являются диаметр рабочей поверхности стола. Доступны следующие типы:
Горизонтальный шлифовальный станок с прямоугольным рабочим столом
Прямоугольный магнитный или немагнитный рабочий стол удерживает заготовку на месте. Рабочий стол перемещается по плоским V-образным направляющим на суппорте, приводимым в движение гидравлическим цилиндром. Вы можете управлять им с помощью маховика, электродвигателя или прецизионного сервопривода с шариковым винтом, чтобы он двигался вперед и назад. Стол перемещается по основанию, которое имеет две V-образные направляющие. Стол может перемещаться вверх и вниз или из стороны в сторону. Шлифовальная головка перемещается вверх и вниз по направляющим колонны. Внешний край шлифовального круга шлифует заготовку, обеспечивая высокую точность.
Вертикальный шпиндель с круглым столом
Вертикальный шлифовальный шпиндель шлифует заготовку с помощью торцевой поверхности шлифовального круга. Держатель шлифовального круга перемещается вверх и вниз по рельсам на колонне, а также из стороны в сторону. Вращающийся круглый рабочий стол удерживает заготовку для непрерывного шлифования, обеспечивая высокую эффективность производства. Для облегчения загрузки и разгрузки круглый рабочий стол перемещается по направляющим станины.
Горизонтально-шпиндельный круглый стол для плоского шлифования
Подходит для шлифования круглых тонких заготовок и может использоваться для шлифования кольцеобразных заготовок различной толщины путем наклона рабочего стола.
Плоскошлифовальный станок с вертикальным шпинделем и квадратным столом
Благодаря тому, что диаметр шлифовального круга превышает ширину рабочего стола, площадь шлифования большая, что делает его подходящим для высокоэффективного шлифования.
Двусторонний шлифовальный станок
Использует торцевые поверхности двух шлифовальных кругов для одновременного шлифования двух параллельных поверхностей заготовки. Доступен в конфигурациях с горизонтальным и вертикальным валом. Заготовка проходит через шлифовальные круги с помощью линейных или поворотных устройств подачи. Этот тип шлифовального станка является высокоэффективным и подходит для массового производства подшипниковых колец, поршневых колец и других деталей.
Существуют также специализированные шлифовальные станки для шлифования направляющих станочных инструментов и профилей лопаток турбин.
6. Анализ горизонтального шлифовального станка с прямоугольным столом
Горизонтально-шпиндельный прямоугольный столочный шлифовальный станок обычно используется для плоского шлифования. Он оснащен горизонтально расположенным шлифовальным шпинделем (горизонтальным шпинделем) и прямоугольным рабочим столом (прямоугольным столом). Плоское шлифование осуществляется за счет возвратно-поступательного движения рабочего стола и вращения шлифовального круга. Основные области применения включают прецизионную обработку плоских деталей в металлообрабатывающей промышленности. Это оборудование отличается высокой точностью и стабильностью, что делает его подходящим для шлифования различных прецизионных деталей и инструментов. Оно широко используется в механических цехах, мастерских по ремонту станков и инструментальных цехах.

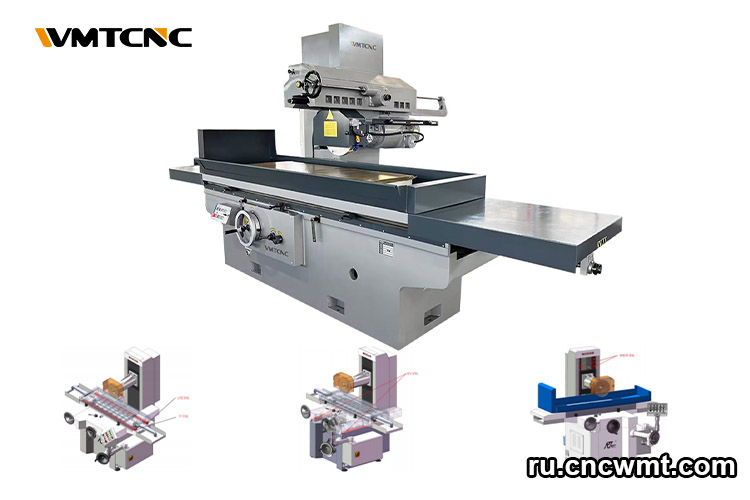

Согласно JB-T 3382.1-2000, плоскошлифовальные станки с горизонтальным шпинделем и прямоугольным столом можно классифицировать на:
Тип с подвижной шлифовальной головкой
Тип с подвижным суппортом
Тип с подвижной колонной
Структурный состав
Конструкция горизонтального шлифовального станка с плоским шлифовальным кругом в основном состоит из следующих компонентов:
Основной станок: включает в себя станину шлифовального станка, суппорт, рабочий стол, колонну, шпиндель, зажимное устройство и шлифовальную головку.
Шпиндель: отвечает за привод шлифовального круга во вращение, обычно приводится в движение электродвигателем. Шпиндель поддерживается парой угловых подшипников, которые выдерживают высокоскоростное вращение шпинделя, обеспечивая высокую точность обработки.
Рабочий стол: используется для закрепления и зажима заготовки. Рабочий стол обычно перемещается в продольном направлении с помощью гидравлического привода с бесступенчатой регулировкой скорости; ручное управление осуществляется с помощью маховика; электрическое управление осуществляется с помощью двигателя.
Каретка: управляет поперечным перемещением заготовки относительно шлифовального круга.
Шлифовальный круг: используется для шлифования поверхности заготовки, обычно используются шлифовальные круги с разным размером зерна и из разных материалов для удовлетворения различных требований обработки.
Система управления: обычно система ЧПУ, используется для настройки и контроля параметров обработки для достижения автоматизированной обработки.
Технические характеристики
Технические характеристики горизонтального шлифовального станка с вертикальным шпинделем включают:
Корпус шлифовального станка: Корпус шлифовального станка изготовлен из чугуна и спроектирован с использованием метода конечных элементов для повышения общей жесткости и стабильности, что обеспечивает отличную виброустойчивость и демпфирующие характеристики.
Шпиндель: Шпиндель оснащен парными радиально-упорными шарикоподшипниками на обоих концах, способными выдерживать высокие скорости, обеспечивающими длительный срок службы и облегчающими техническое обслуживание.
Области применения
Горизонтальные шлифовальные станки с вертикальным шпинделем используются в следующих областях:
Металлообработка: они обрабатывают различные металлические изделия, такие как литые детали, прецизионные компоненты, формы и инструменты.
Машиностроение: в этой отрасли они обрабатывают механические компоненты, такие как основания станков, направляющие, плоские шестерни, корпуса и валы.
Аэрокосмическая промышленность: аэрокосмическая промышленность требует очень точной обработки своих компонентов. Плоскошлифовальные станки удовлетворяют эту потребность, обрабатывая такие важные детали, как лопатки авиационных двигателей и диски турбин. Эти компоненты очень сложны и требуют высокой точности, поэтому в процессе шлифования необходимы передовые технологии ЧПУ и очень точные механизмы передачи.
Электронная промышленность: высокоскоростные плоские шлифовальные станки шлифуют и обрезают края керамических корпусов и других материалов, используемых при изготовлении компьютерных чипов.
Оптическая промышленность: плоские шлифовальные станки используются для быстрой резки и шлифования оптических линз, таких как сапфир.
Электрическая система управления: электрическая система управления станка использует технологию PLC или ЧПУ для обеспечения безопасной и стабильной работы. Операторы могут выполнять ручные и автоматические настройки с помощью сенсорного экрана.
Тенденции развития
В последние годы горизонтальные шлифовальные станки с поперечным суппортом стали более популярными в Европе и США. Шпиндель поддерживается группой парных радиально-упорных шарикоподшипников, что делает его более подходящим для прецизионного шлифования. Благодаря технологическим достижениям, горизонтальные шлифовальные станки будут продолжать совершенствоваться, что сделает их полезными для многих различных задач.
