Введение
Расточные фрезерные станки являются незаменимыми инструментами в современном производстве, позволяя модифицировать и создавать точные отверстия в различных заготовках. Эти станки незаменимы в таких отраслях, как автомобилестроение, авиакосмическая промышленность, судостроение и производство тяжелого оборудования. В этой статье собраны сведения из нескольких источников, чтобы дать полное представление о расточных фрезерных станках, включая их определение, конструкцию, процессы, преимущества и области применения.
Определение и назначение расточных фрезерных станков
Что такое расточно-фрезерный станок?
Расточный фрезерный станок — это тип станка, предназначенный в первую очередь для увеличения или доработки существующих отверстий в заготовке. В отличие от сверлильных станков, которые создают новые отверстия, расточные фрезерные станки уточняют размеры и улучшают качество поверхности ранее просверленных отверстий. Эти станки универсальны и способны работать под разными углами и на разной глубине.
Процесс растачивания
Процесс растачивания включает в себя вставку растачивающего инструмента в существующее отверстие, где он вращается, чтобы соскоблить ненужный материал с внутренних стенок. Это приводит к повышению точности, стабильности размеров и превосходного качества поверхности. В производстве растачивание гарантирует, что такие детали, как блоки двигателя, валы турбин и конструктивные элементы, соответствуют жестким допускам.
Конструкция и основные компоненты

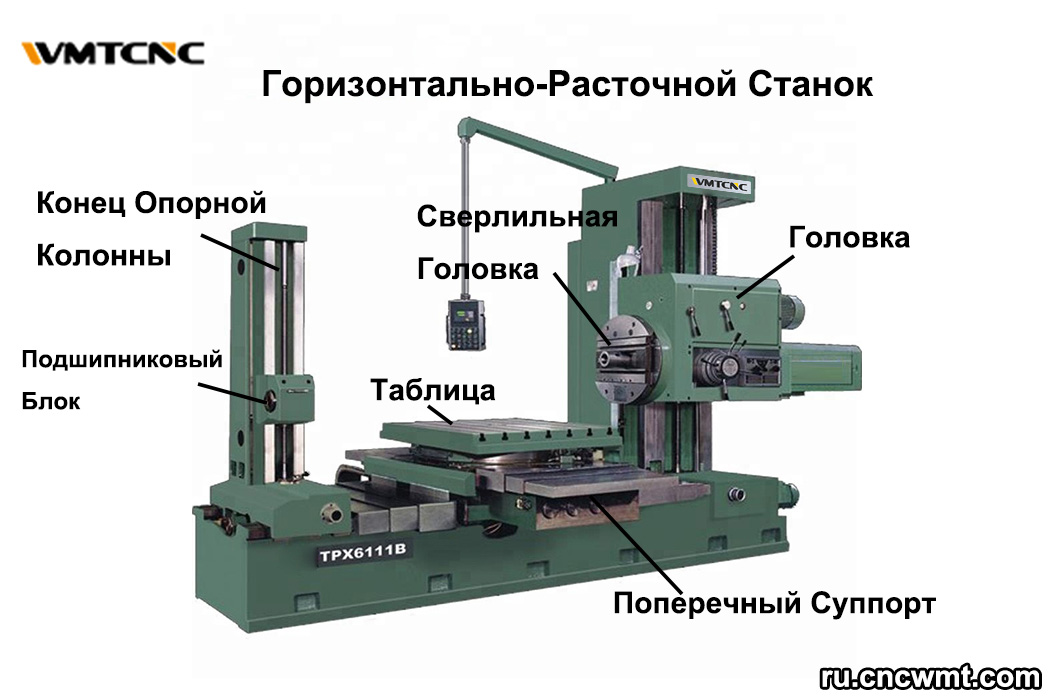

Основные части расточной фрезерной машины
Основание: горизонтальная опора, обеспечивающая стабильность.
Колонна: вертикальная опора, прикрепленная к основанию.
Шпиндель: вращающаяся часть, удерживающая режущий инструмент.
Расточной инструмент: закаленный стержень с заточенным краем, также называемый режущим инструментом.
Инструментальная головка: устанавливается на шпинделе; перемещается вверх и вниз.
Стол: плоская поверхность для удержания заготовки.
Механизм подачи: обеспечивает контролируемое движение инструментальной головки или стола.
Панель управления: позволяет выполнять настройки и программирование станка.
Оси движения
X Ось : продольное перемещение по станине.
Y Ось : вертикальное перемещение по суппорту.
Z Ось : Внутренний ход расточного инструмента.
W Ось : ход шпинделя наружу. Эти оси обеспечивают многонаправленную гибкость, позволяя выполнять точную обработку сложных геометрических форм.
Типы расточных фрезерных станков

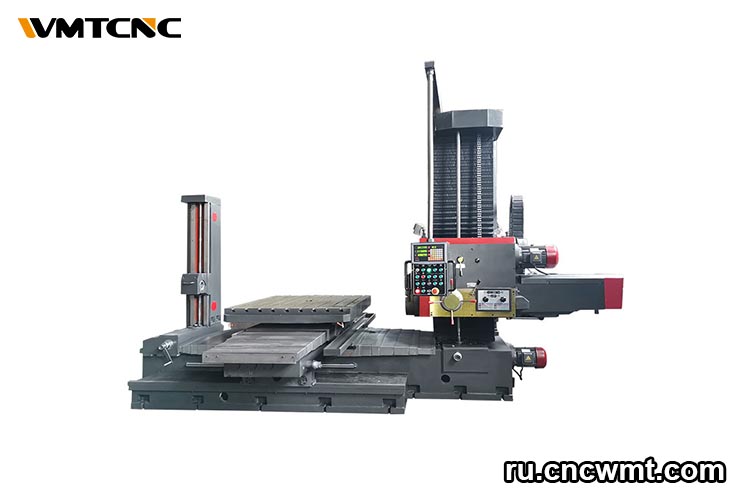

Горизонтальные расточно-фрезерные станки
Эти станки работают со шпинделем, расположенным параллельно рабочему столу. Они идеально подходят для обработки больших и тяжелых деталей, таких как рамы двигателей. Горизонтальные расточные станки универсальны, обеспечивают легкий доступ к небольшим полостям и позволяют изготавливать крупноформатные элементы.

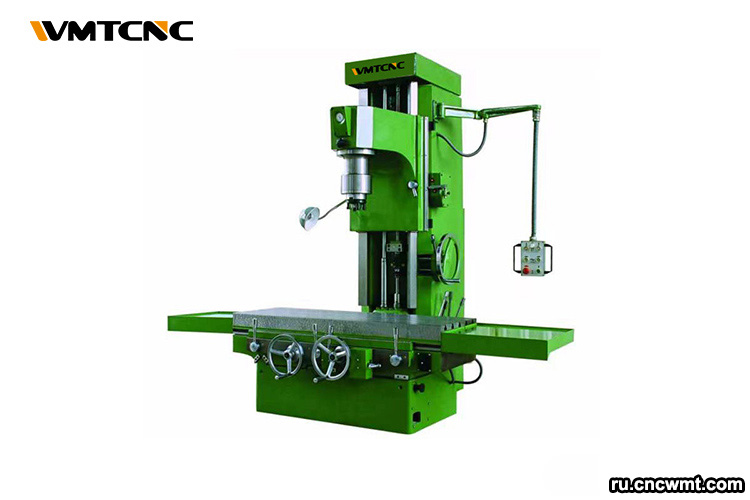

Вертикальные расточно-фрезерные станки
В вертикальных конструкциях шпиндель установлен вертикально. Эти станки обрабатывают большие и тяжелые заготовки, поэтому они широко используются в судостроении и энергетике.
Столовые расточно-фрезерные станки
Эти станки, оснащенные большим столом для удержания заготовок, являются подтипом горизонтальных расточных станков. Они обеспечивают легкое позиционирование и вращение для многоточечного доступа.
Прецизионные расточно-фрезерные станки
Специализированные для применений, требующих крайней точности, эти станки корректируют размеры отверстий и имеют важное значение в производстве пресс-форм, аэрокосмической и автомобильной отраслях.
Напольные расточно-фрезерные станки
Эти большие станки не требуют использования стола, вместо него используются напольные плиты с Т-образными пазами. Они подходят для обработки исключительно больших заготовок, таких как корпуса турбин и горнодобывающее оборудование.
Сравнение горизонтальных и вертикальных расточных фрезерных станков
| Особенность | Горизонтальный расточной станок | Вертикальный расточной станок |
| Ориентация шпинделя | Параллельно рабочему столу | Вертикально по отношению к рабочему столу |
| Обработка заготовки | Неподвижная заготовка, вращающийся инструмент | Вращающаяся заготовка, неподвижный инструмент |
| Области применения | Блоки двигателей, сельскохозяйственная техника | Крупные детали: валы турбин, детали судов |
| Преимущества | Высокая универсальность, крупноформатные элементы | Улучшенная обработка тяжелых и крупногабаритных заготовок |
| Ограничения | Требуется большее рабочее пространство | Меньшая универсальность для небольших полостей |

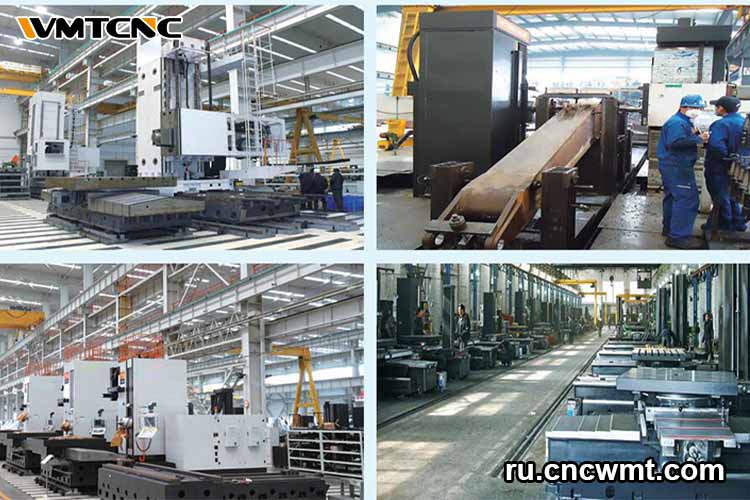

Промышленное применение
Автомобильная промышленность
Используется в производстве блоков цилиндров, картеров и компонентов трансмиссии, требующих высокой точности.
Аэрокосмическая промышленность
Незаменимы для обработки валов турбин, компонентов шасси и конструкционных деталей.
Энергетика и производство электроэнергии
Применяется при производстве корпусов турбин, валов ветряных турбин и буровых платформ.
Судостроение
Используется для обработки крупных шестерен, валов и конструкционных компонентов.
Ограничения и проблемы
Если во время обычной эксплуатации вы столкнулись с комбинированной неисправностью фрезерно-расточного станка серии TPX, при которой шпиндель сразу же начинает работать на полной скорости после нажатия кнопки запуска, кнопка остановки не реагирует, а тормоз шпинделя не срабатывает, не стоит паниковать. Обычно эта проблема не вызвана сложными сбоями в системе управления или повреждением привода шпинделя.
Основываясь на нашем обширном опыте полевого обслуживания, наиболее вероятной причиной этих симптомов является обратная последовательность фаз в трехфазном источнике питания инструмента машинного . Неправильная последовательность фаз питания нарушает логику реле в цепи управления, вызывая описанные выше, казалось бы, сложные симптомы неисправности.
Заключение
Расточные фрезерные станки незаменимы в современном промышленном производстве. Благодаря своей способности обрабатывать различные материалы, выполнять множество операций и обеспечивать непревзойденную точность, они по-прежнему играют ключевую роль в развитии тяжелой промышленности во всем мире. Такие компании, как Ray Mechatronics, предлагают современные расточные фрезерные станки, основанные на многолетнем опыте, поддержку при установке и надежное послепродажное обслуживание.
