Контроллеры ЧПУ являются командными центрами современного производства. Они служат критически важным звеном между программным обеспечением для проектирования и движением машины: контроллера ЧПУ преобразует цифровые инструкции в точные механические действия. Будь то токарный станок с ЧПУ, фрезерный станок, плазменный резак или 3D-принтер, контроллер определяет, как машина интерпретирует код, перемещает оси и выполняет операции.

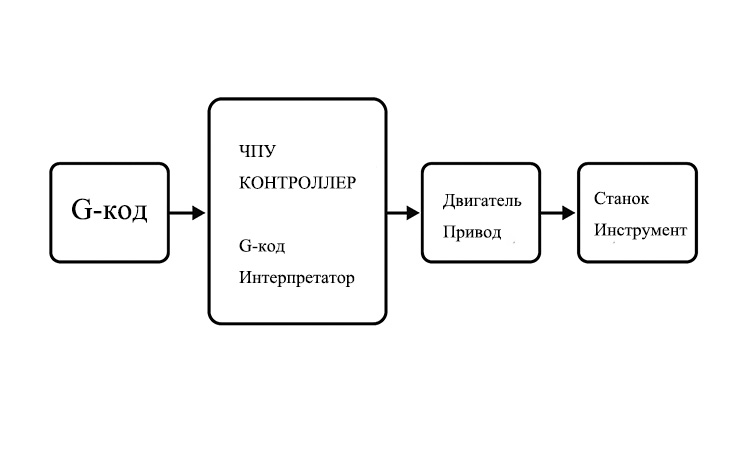

Что такое контроллер ЧПУ?
Контроллер ЧПУ или блок управления станком (MCU) — это цифровая система управления, которая считывает программные инструкции (обычно G-код) и посылает правильные сигналы компонентам станка, таким как двигатели, приводы и исполнительные механизмы. По сути, он автоматизирует процесс обработки, устраняя необходимость в ручных рычагах и циферблатах, позволяя программному обеспечению управлять операциями.
Основные компоненты контроллера ЧПУ
Мозг: на базе ПК или ПЛК
В основе любого контроллера ЧПУ лежит его вычислительный блок, который может быть ПК (персональным компьютером) или ПЛК (программируемым логическим контроллером).
- Контроллеры ЧПУ на базе ПК используют коммерческие или промышленные ПК, на которых установлено специализированное программное обеспечение ЧПУ. Они обеспечивают гибкость, простоту модернизации и мощную визуализацию, что делает их идеальными для создания прототипов и недорогих сборок.
- Контроллеры ЧПУ на базе ПЛК — это промышленные системы, известные своей надежностью и прочностью. Они используют релейную логику или программирование IEC 61131 и широко распространены в автоматизации производства благодаря своей устойчивости к суровым условиям.
Драйверы двигателей
Драйверы двигателей преобразуют сигналы команд от контроллера в фактическую электрическую мощность, которая управляет шаговыми или серводвигателями. Для разных двигателей требуются определенные драйверы (например, шаговые драйверы, сервоусилители), а драйверы различаются по мощности, типу сигнала и разрешению.
Отделение драйверов от блока управления обеспечивает лучшую электрическую изоляцию и упрощает обслуживание.
Преобразователи сигналов
Преобразователи сигналов заполняют разрыв между контроллером и драйверами. Стандартные ПК выводят USB, Ethernet или последовательные сигналы, которые необходимо преобразовать в импульсы шага/направления, аналоговые ±10 В или ШИМ для управления двигателем. Эти преобразователи также могут включать ПЛИС для высокоскоростной обработки сигналов и предлагать дополнительные функции ввода-вывода.
Как контроллеры ЧПУ обрабатывают и запускают G-код
Загрузите файл G-кода — либо сгенерированный вручную, либо с помощью программного обеспечения CAM.
Интерпретируйте инструкции — программное обеспечение контроллера анализирует каждую строку кода.
Создайте команды движения — координаты и скорости преобразуются в движение осей.
Отправьте команды двигателям — преобразователи сигналов и драйверы выполняют движение.
Примите обратную связь — сигналы энкодера обеспечивают точность положения в замкнутых системах.
Управляйте вспомогательными устройствами — также могут быть активированы насосы охлаждающей жидкости, контактные датчики или устройства смены инструмента.
Роль CAD/CAM в управлении ЧПУ
Обработка на станках с ЧПУ начинается с модели CAD, которая определяет геометрию детали. Затем программное обеспечение CAM преобразует ее в G-код, определяя траектории инструмента, скорости подачи и глубину реза. Задача контроллера ЧПУ — выполнять эти команды с максимальной точностью, а также адаптироваться к обратной связи от датчика в реальном времени или к пользовательским переопределениям.
Контроллеры ЧПУ на базе ПК и ПЛК (таблица сравнения)
| Функция | Контроллер ЧПУ на базе ПК | Контроллер ЧПУ на базе ПЛК |
|---|---|---|
| Платформа | Стандартный промышленный ПК | Специализированное оборудование ПЛК |
| Гибкость | Высокая степень настройки | Ограниченное, с фиксированной функцией |
| Программирование | Общая ОС + программное обеспечение ЧПУ | Языки релейной логики или IEC |
| Устойчивость к сбоям | Умеренная (зависит от ОС) | Высокий (надежный, промышленного класса) |
| Обработка ввода-вывода | Требуются внешние преобразователи | Встроенный с управлением в реальном времени |
| Стоимость | Низкая начальная стоимость | Более высокая начальная стоимость, малое время простоя |
| Обслуживание | Требуются обновления программного обеспечения | Стабильная прошивка, минимальное обслуживание |
| Лучший вариант использования | Прототипирование, хобби ЧПУ | Промышленные высоконадежные установки |
Применение и преимущества контроллеров ЧПУ
Приложения
- Фрезерные и токарные станки с ЧПУ
- Плазменные резаки и гидроабразивные станки
- 3D-принтеры
- Промышленные роботы
- Лазерные граверы
Преимущества
- Повышенная точность и повторяемость
- Автоматизация сложных рабочих процессов
- Обратная связь и мониторинг в реальном времени
- Интеллектуальная интеграция с CAD/CAM
- Простая адаптируемость с модульной архитектурой
Заключение
Контроллеры ЧПУ — это цифровые мозги, стоящие за современной автоматизированной обработкой. От трансляции G-кода до выполнения точного движения и управления вспомогательными системами их роль имеет решающее значение для обеспечения эффективности производства и качества деталей. Независимо от того, выбираете ли вы систему на базе ПК или ПЛК, понимание того, как работают контроллеры ЧПУ, позволяет производителям оптимизировать производительность, эффективно устранять неполадки и открывать новые уровни производительности.
