Как токарные станки швейцарского типа с ЧПУ выполняют прецизионную обработку?

Что определяет точность токарные станки швейцарского типа?

Токарные станки швейцарского типа обеспечивают высокую точность обработки. Это достигается благодаря многоосевой синхронизации. Также важна технология фиксированных направляющих втулок. В отличие от обычных станков, заготовка движется по оси Z. Инструменты при этом остаются неподвижными. Следовательно, снижается вибрация и отклонения при резке. Такая конструкция обеспечивает допуск до ±0,005 мм. Это особенно важно при сложной геометрии. Например, при обработке спиральных канавок или лопаток турбин.

Основные преимущества:

Снижение погрешностей настройки: однократное зажатие устраняет отклонения при перемещении. Обработка длинных прутков: обрабатывает тонкие прутки длиной до 4 метров, что идеально подходит для медицинских имплантатов и компонентов аэрокосмической промышленности.

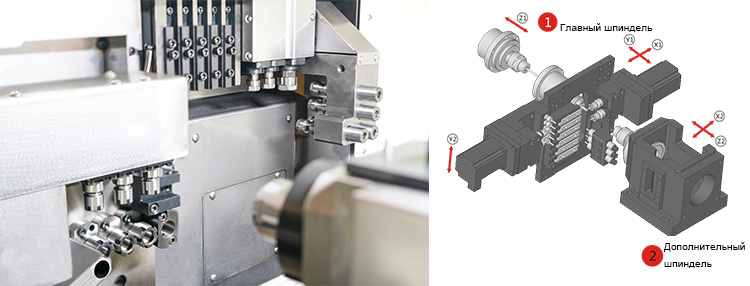

Как многоосевые системы улучшают сложную обработку?

Токарные станки швейцарского типа объединяют 5–9 синхронизированных осей (например, X, Y, Z, C и вспомогательные шпиндели) для выполнения одновременных операций:

Координация главного и вспомогательного шпинделя: вспомогательный шпиндель принимает заготовку после первой обработки. Это позволяет выполнять нарезание резьбы или фрезерование. Все операции проходят без ручного вмешательства. Боковые и торцевые инструменты: станки оснащены приводными инструментами для многофункциональной обработки. Они совмещают токарную, сверлильную и фрезерную операции. Это сокращает цикл на 40 % по сравнению с классическими методами. Инновации WMTCNC: токарные станки швейцарского типа WMTCNC используют ИИ-систему синхронизации осей. Она регулирует подачу и обороты шпинделя. Это обеспечивает точность при изменяющихся нагрузках.

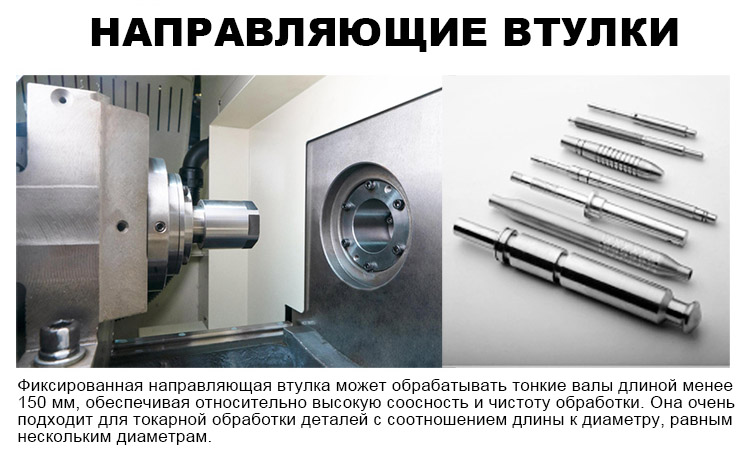

Какую роль играют направляющие втулки в обеспечении точности?

Фиксированная направляющая втулка имеет решающее значение для стабилизации длинных и тонких заготовок:

Минимизирует радиальное биение: благодаря опоре заготовки вблизи точки резания предотвращается отклонение при высокоскоростной обработке. Требования к материалу: совместимы только прямые полированные стержни (шероховатость поверхности ≤Ra2,5, допуск по диаметру ±0,02 мм), что обеспечивает стабильные результаты. Пример из практики: токарные станки WMTCNC успешно обработаны вал из нержавеющей стали длиной 1,78 метра (диаметр 20 мм) с погрешностью округлости ≤0,01 мм, продемонстрировав свою способность к прецизионной обработке деталей экстремальной длины.

Как оптимизируются стратегии траектории инструмента?

Усовершенствованное программное обеспечение CAM генерирует трохоидальные и высокоскоростные траектории инструмента:

Трохоидальное фрезерование: снижает износ инструмента за счет спиральных режущих контуров, идеально подходит для титановых сплавов. Термокомпенсация в реальном времени: компенсирует тепловое расширение, что имеет решающее значение для поддержания допусков деталей для аэрокосмической промышленности. Преимущество WMTCNC: их станки оснащены адаптивными системами охлаждения, которые направляют охлаждающую жидкость под высоким давлением в зоны резания для отвода тепла и продления срока службы инструмента.

Почему стоит выбрать токарные станки швейцарского типа WMTCNC?

WMTCNC является примером прогресса Китая в области высокотехнологичных ЧПУ:

Многоосевая гибкость: модели поддерживают до 9 осей, что позволяет изготавливать сложные геометрические формы, такие как пористые костные имплантаты и форсунки для впрыска топлива. Мировое признание: представленные на Кантонской ярмарке и выставке METALLOOBRABOTKA, токарные станки WMTCNC с интегрированным искусственным интеллектом не уступают немецким и японским аналогам по точности и экономичности. Ориентация на устойчивое развитие: энергоэффективные конструкции снижают потребление энергии на 20%, что соответствует глобальным тенденциям экологичного производства8. Влияние на отрасль: решения WMTCNC снизили зависимость от импорта высокоточных компонентов в таких секторах, как автомобилестроение и производство медицинского оборудования, стимулируя рост местной промышленности.
