т древнего инструмента до современной «материнской машины»
Токарный Станка появился за тысячи лет до промышленной революции, о чем свидетельствует обнаружение древних деревянных токарных станков в Древнем Египте и Греции. Несмотря на свой возраст, основная концепция остается прежней: вращать заготовку и подавать режущий инструмент для ее обработки. На современных заводах и в мастерских токарный станок часто называют «материнской машиной», поскольку он производит детали, а также приспособления и инструменты, которые производят еще больше деталей. Поскольку токарные станки с ЧПУ позволяют производить большие объемы с высокой точностью и минимальным вмешательством, в последние десятилетия токарная обработка превратилась из ремесла в программируемый, повторяемый процесс.
Промышленное и ремесленное использование
Токарные станки используются в двух широких областях. Промышленные механики обрабатывают валы, втулки и прецизионные кольца для энергетического, автомобильного, аэрокосмического и медицинского оборудования. Для создания уникальных изделий или деталей мебели мастера и ремесленники обрабатывают дерево, композитные материалы и пластмассы. При этом применяются те же правила: жесткость, точное управление инструментом и соответствующее закрепление заготовки.

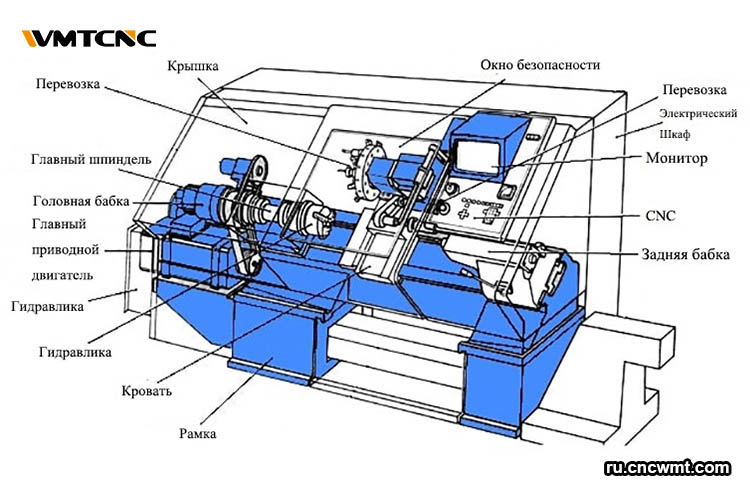

Анатомия токарного станка (с подписями)
Основание и привод: станина, направляющие, передняя бабка, шпиндель, редуктор
Начнем с станины, которая обеспечивает жесткость и поглощение вибрации и часто изготавливается из тяжелого чугуна. Прямолинейность и параллельность в данном случае ограничивают точность; направляющие — это точные рельсы, задающие движение. Передняя бабка содержит шпиндель и редуктор, также называемый приводом с регулируемой скоростью. Сквозное отверстие шпинделя определяет пропускную способность прутка. Стандарт носа шпинделя определяет совместимость с патроном. Хорошо спроектированный подшипниковый узел шпинделя может выдерживать осевые и радиальные нагрузки при тяжелой резке без перегрева, заклинивания или вибрации.

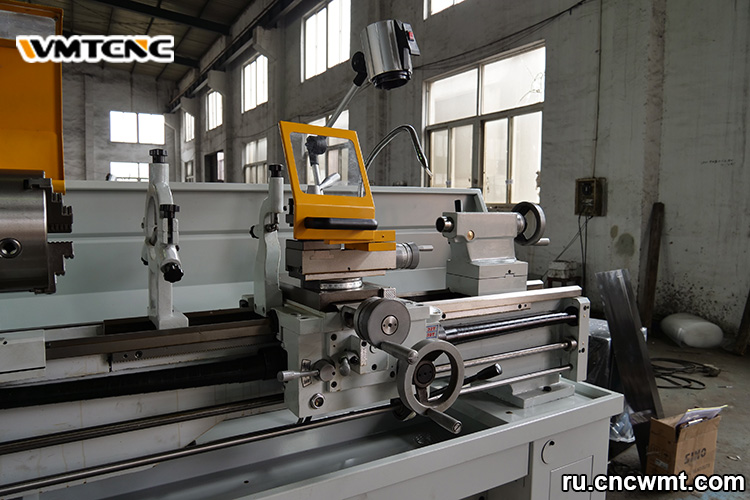

Движение и управление: каретка, поперечный суппорт, комбинированный суппорт, фартук, подача
Каретка перемещается вдоль станины, поперечный суп перемещается перпендикулярно, а комбинированный упор поворачивается для резки рельефов и конусов. Фартук содержит механизмы подачи и нарезания резьбы. Шток подачи приводит в действие общую подачу, а винт с полугайкой синхронизирует движение инструмента со шпинделем для нарезания резьбы. На токарных станках с ЧПУ сервоприводы приводят в движение оси X и Z; скорость и повторяемость имеют такое же важное значение, как и ход.
Зажим и опора: типы патронов, задний бабок, пиноль, неподвижный/подвижный суппорт
Патрон зажимает деталь; цанговые системы используются для повторяющихся, мелких или деликатных работ; магнитные патроны используются для некоторых черных металлов; 3-кулачковые универсальные патроны используются для скорости; а 4-кулачковые независимые патроны используются для точного центрирования или нестандартных форм. Задняя бабка служит держателем сверла/развертки и может вмещать длинные валы через пиноль (конус Морзе). Опоры и подвижные упоры предотвращают прогиб длинных или тонких участков, сохраняя точность и качество обработки.

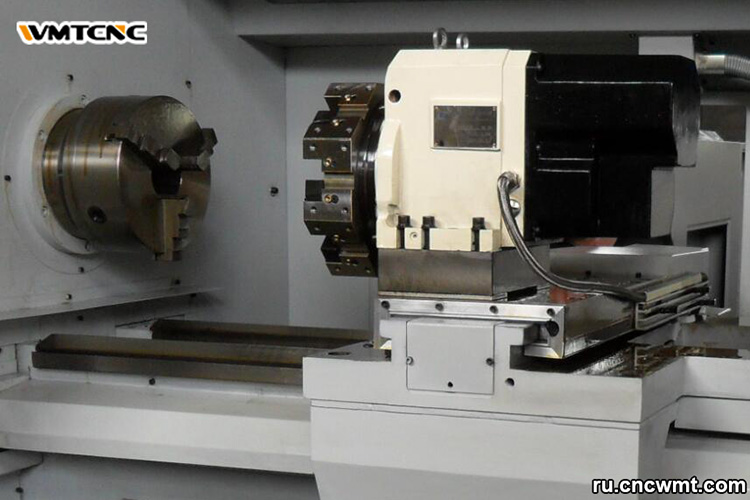

Особенности ЧПУ: револьверная головка, панель управления, ножные педали
Благодаря добавлению таких функций, как инструментальная револьверная головка для быстрой программируемой смены инструмента, панель управления для программирования G-кода и диалоговых циклов, а также часто используемые педали для зажимания без помощи рук, позиционирования задней бабки и аварийной остановки, станки с ЧПУ ускоряют настройку и повышают безопасность.
CK6140 (токарный станок с ЧПУ | Повторяемое производство)
Нужны жесткие допуски с минимальным вмешательством? CK6140 подходит для большинства работ с прутками и патронами. Жесткая станина и хорошо поддерживаемый шпиндель противодействуют вибрации; программируемые подачи/резьбы и индексация револьверной головки сокращают время настройки и стабилизируют время цикла. Стандартные патроны/цанги, система охлаждения и опции подачи прутков поддерживают более длительную работу без присмотра. Если в ваших технических требованиях особое внимание уделяется повторяемости, отверстию шпинделя и предсказуемой производительности, CK6140 обеспечит четкую настройку без лишних затрат.
Чтение технического паспорта: метод из пяти шагов
Производительность (размах, центры, отверстие)
Вместимость — это первый критерий успеха/неудачи. В то время как размах над станиной определяет максимальный начальный диаметр, который можно обрабатывать, размах над поперечным суппортом меньше и ограничивает обработку фланцев вблизи суппорта. Расстояние между центрами определяет максимальную поддерживаемую длину, а сквозное отверстие шпинделя определяет вместимость прутка для работы без присмотра.
Стабильность (станина, подшипники, масса)
Жесткость влияет на срок службы инструмента и качество обработки. Предпочтительны тяжелые чугунные станины или инженерные композиты с высоким уровнем демпфирования. Более широкие станины, прочные подшипники шпинделя и стабильная основа уменьшают вибрацию при резке твердых материалов или глубоких проходах.
Производительность (скорость, мощность, подача/резьба)
Большой диапазон скоростей и достаточная мощность/крутящий момент позволяют обеспечить надлежащую скорость резания для различных материалов и диаметров. Убедитесь, что диапазон резьбы и подачи в дюймах и метрических единицах соответствуют выполняемой работе.

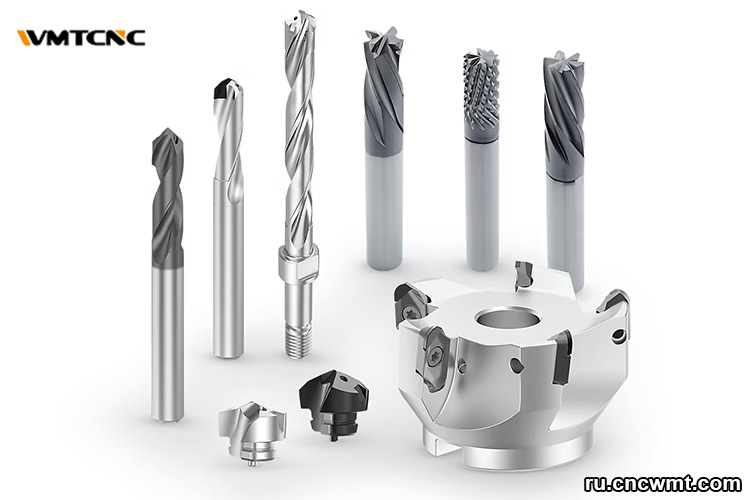

Подгонка и инструменты (патроны, опоры, охлаждающая жидкость/кожух)
Проверьте размер патрона, доступные цанги и необходимость в задней бабке, упоре или подвижном упоре. Для ЧПУ полный кожух, надежная подача охлаждающей жидкости и удаление стружки (шнек или конвейер) обеспечивают как производительность, так и безопасность.
Коммунальные услуги и обслуживание (пространство, питание, диагностика)
Проверьте вес, габариты и электрическую совместимость. Подумайте о доступе для технического обслуживания, диагностических функциях, запасных частях, гарантии и удаленной поддержке, поскольку также необходимо обеспечить бесперебойную работу.
Типы токарных станков и их применение
Двигательные/настольные токарные станки
Промышленный стандарт для ремонта, мелкосерийного производства и прототипирования. Быстросменные инструменты сокращают время настройки, а лучшие агрегаты оснащены съемными секциями зазора для периодической обработки деталей большого диаметра.

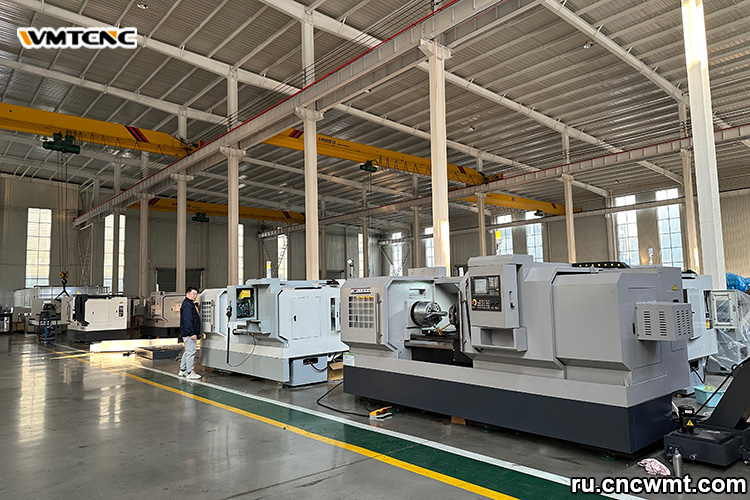

Токарные станки с ЧПУ
Лучшие производители компонентов с высоким объемом производства и жесткими допусками. Многопозиционные револьверные головки, программируемые подачи/резьбы, повторяемое движение и дополнительные подаватели прутков сводят к минимуму вмешательство человека.
Рекомендуется: CNC210 (компактный токарный станок с ЧПУ | Обучение и легкое прототипирование)
CNC210 — это компактный токарный станок с ЧПУ, специально разработанный для обучения, лабораторных работ и токарных работ начального уровня. Он сочетает в себе привычность ручного токарного станка с полным ЧПУ-управлением, обеспечивая более высокую точность, повторяемость и автоматизацию для получения стабильных результатов в классе. Небольшие габариты позволяют разместить его на верстаках или в тесных учебных помещениях, а интуитивно понятные элементы управления сокращают время обучения. CNC210 идеально подходит для изготовления прецизионных мини-валов, втулок и приспособлений и поддерживает стандартные варианты зажима заготовок и базовые варианты охлаждающей жидкости. Выбирайте CNC210, если вам нужна безопасная и компактная платформа, которая превращает основные характеристики технического задания — мощность, стабильность и предсказуемую производительность — в практические навыки и надежные детали.
Мини/настольные и инструментальные токарные станки
Компактные/настольные модели идеально подходят для обучения, легких работ и ограниченных пространств. Ставя во главу угла точность, токарные станки для инструментальных цехов обычно включают конические насадки и зажимы для цанговых патронов для работы с штампами/формами и лабораторных операций.
Сравнительная таблица: двигатель, ЧПУ
| Атрибут | Двигатель/настольный токарный станок | Токарный станок с ЧПУ |
|---|---|---|
| Основное использование | Ремонт, мелкосерийное производство, прототипирование | Серийное производство с высокой производительностью |
| Производительность | Умеренный размах/центры; дополнительный зазор | Различная; часто варианты с большим диаметром |
| Точность/повторяемость | Зависит от оператора | Программное управление, высокая повторяемость |
| Время настройки | Быстрое с помощью быстросменных инструментов | Минимальное с револьверной головкой и предварительными настройками |
| Корпус/охлаждающая жидкость | Открытый или частичный | Полный корпус; заливная система охлаждения |
| Лучше всего подходит для | Гибкие единичные изделия и приспособления | Цилиндрические детали большого размера |
Заключение
Производительность (скорость, мощность, подача), стабильность (станина, масса, подшипники) и емкость (размах, центры, отверстие) — три фактора, которые упрощают процесс выбора токарного станка. Выберите подходящий тип станка для вашей работы: мини/инструментальный для точности в ограниченном пространстве, двигатель/верстак для адаптируемых единичных изделий и ремонта или ЧПУ для высокой повторяемости больших объемов. Перечислите три типичных детали, используя пятиступенчатый метод. Проверьте зажимное устройство, мощность, систему охлаждения и удаления стружки, а также занимаемую площадь. Запросите демонстрационные пробы резки вашего материала и уточните условия обучения, запасных частей и обслуживания. Спланируйте бюджет на инструменты и метрологическое оборудование. Таким образом, вы выберете токарный станок, который обеспечит производительность сегодня и будет масштабируем для будущего.
