Что такое токарный станок с ЧПУ?
Токарный станок с ЧПУ – это станок с компьютерным управлением, предназначенный для точной резки, придания формы и формирования цилиндрических материалов. В этой статье подробно рассматривается принцип работы токарного станка с ЧПУ, начиная с его структуры и программирования и заканчивая самим процессом обработки.
Эти станки незаменимы в современном производстве, в том числе при изготовлении аэрокосмических и автомобильных компонентов, медицинских приборов и других изделий с высокой точностью обработки. В отличие от традиционных токарных станков, токарные станки с ЧПУ обеспечивают повторяемость, высокую скорость производства и возможность выполнять сложную обработку с минимальным вмешательством человека. В этой статье подробно рассматривается принцип работы токарного станка с ЧПУ, начиная с его структуры и программирования и заканчивая самим процессом обработки.
Почему важно понимать принцип работы токарного станка с ЧПУ
Если вы инженер, машинист или проектировщик производства, вам необходимо понимать, как работает токарный станок с ЧПУ, чтобы оптимизировать эффективность производства, сократить количество отходов и обеспечить точность деталей в современных промышленных процессах.

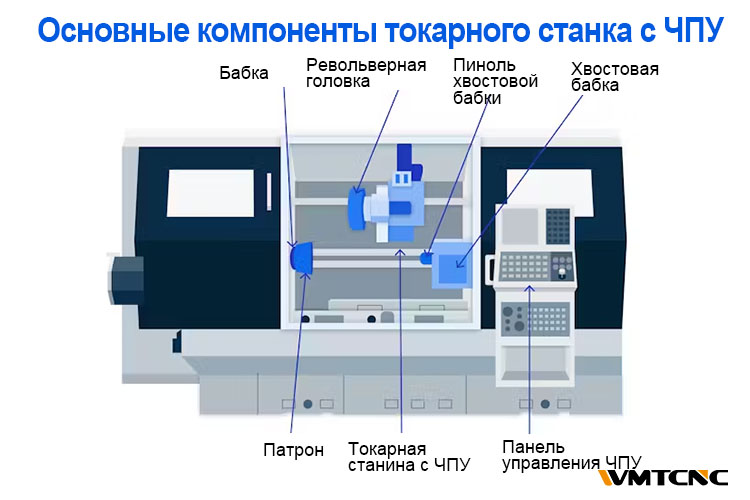

Основные компоненты токарного станка с ЧПУ
Система ЧПУ (контроллер)
Контроллер токарного станка с ЧПУ является центральным процессором станка и играет ключевую роль в его работе.
Машинная кровать
Станина изготовлена из высокопрочных материалов, таких как чугун Meehanite, и поддерживает все основные компоненты, обеспечивая стабильность размеров во время обработки.
Система шпинделя
Эта система вращает заготовку и обычно состоит из двигателя, шестерен и патрона. Поэтому качество шпинделя напрямую влияет на качество обработки поверхности и концентричность.
Патрон и хвостовая бабка
Патрон удерживает заготовку на месте, а задняя бабка обеспечивает поддержку при обработке длинных деталей. Кроме того, гидравлические патроны повышают скорость и стабильность зажима.

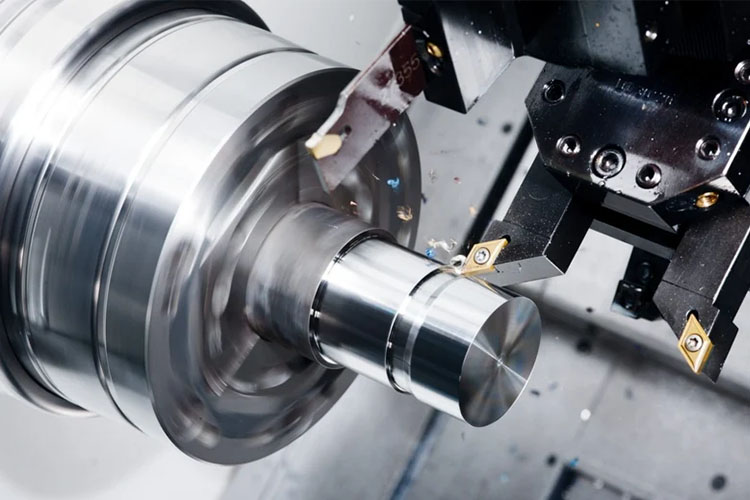

Инструментальная турель
Револьверные головки удерживают несколько инструментов и позиционируют их для автоматической смены инструмента, обеспечивая непрерывную многооперационную обработку без ручного вмешательства.
Направляющие и шариковые винты
Эти компоненты точно направляют и перемещают режущий инструмент по осям X и Z. Шариковые винты, в частности, преобразуют вращательное движение двигателя в плавное линейное движение.
Вспомогательные системы
Системы охлаждения, смазки, транспортеры стружки и защитные ограждения повышают производительность обработки и безопасность оператора.
Принцип работы токарного станка с ЧПУ
От САПР к G-коду
Процесс начинается с модели CAD. Затем программное обеспечение CAM переводит ее в G-код, который является языком токарного станка с ЧПУ. Этот код содержит инструкции для таких параметров, как скорость вращения шпинделя, перемещение инструмента и скорость подачи.
Настройка машины
Сначала закрепите заготовку в патроне.
Затем установите инструменты в турели.
Затем определите смещение инструмента и начало координат (нулевую точку).
Наконец, загрузите программу в G-коде в контроллер.
Выполнение движения
Контроллер отвечает за передачу сигналов на серводвигатели, которые, в свою очередь, приводят в действие шарико-винтовые пары и приводы шпинделей. Кроме того, обратная связь в реальном времени от энкодеров обеспечивает точность положения. Затем станок выполняет операции. К ним относятся торцевание, точение, растачивание, нарезание резьбы, прорезание канавок и сверление.
Управление траекторией инструмента
Ось X управляет радиальным перемещением инструмента, а ось Z – его продольным перемещением. Дополнительные оси, такие как Y и C, обеспечивают возможность внецентренной и угловой обработки.
Циклы обработки
Итак, принцип работы токарного станка с ЧПУ показан в типичном цикле обработки, который включает в себя такие этапы, как:
- Инициализация
- Черновая обработка (удаление сыпучего материала).
- Полуфабрикаты
- Достижение жестких допусков и тонких поверхностей – это процесс финишной обработки.
- Контроль качества и удаление деталей

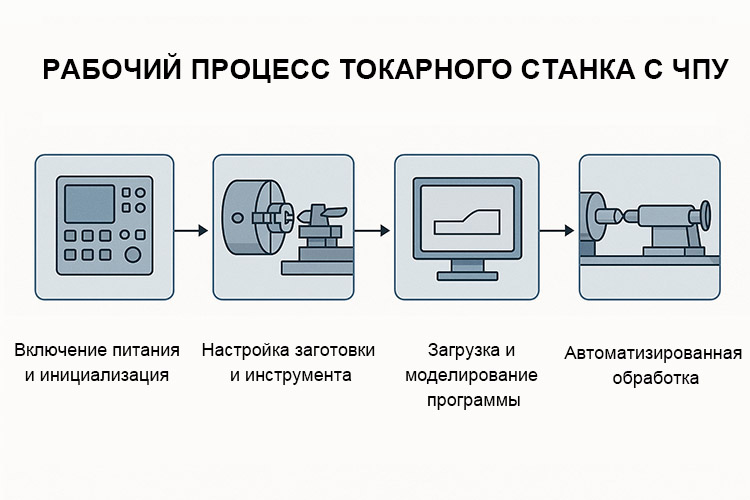

Схема рабочего процесса на токарном станке с ЧПУ
Вся эта последовательность иллюстрирует, как именно работает токарный станок с ЧПУ. Он показывает, как он преобразует цифровые проекты в точные обработанные детали.
Шаг за шагом: как работает токарный станок с ЧПУ во время работы
- Включить питание: Подайте питание на станок и инициализируйте оси.
- Возврат в исходное положение: Установите исходное положение машины.
- Зажим заготовки: Используйте гидравлический патрон или ручные методы.
- Загрузка инструмента: Загрузка и калибровка инструментов с помощью приспособления для установки инструментов.
- Выполнение программы: Запуск программы ЧПУ и контроль перемещения инструментов.
- Охлаждающая жидкость и смазка: Убедитесь, что системы работают должным образом.
- Проверка: Используйте щупы или штангенциркули для проверки размеров деталей.
- Выключение: Очистите машину и безопасно выключите ее.
Типы токарных станков с ЧПУ
Сравнение типов токарных станков с ЧПУ:
| Тип | Оси | Возможности | Лучшее для |
| 2-осевой токарный станок с ЧПУ | X, Z | Базовый поворот и облицовка | Простые цилиндрические детали |
| 3-осевой токарный станок с ЧПУ | X, Z, C | Добавляет живые инструменты для сверления, фрезерования | Сложные операции OD/ID |
| 4-осевой токарный станок с ЧПУ | X, Z, C, Y | Позволяет выполнять внецентренное фрезерование и обработку контуров | Асимметричные и угловатые детали |
| 5-осевой токарный станок с ЧПУ | 2 турели + ось C | Два одновременных инструмента | Высокоскоростное производство сложных деталей |
| ЧПУ швейцарского типа | До 12 осей | Подвижная бабка, высокая точность | Медицинские, аэрокосмические микродетали |
Преимущества токарных станков с ЧПУ
– Высокая точность: Точность с точностью до ±0,0001 дюйма.
– Повторяемость: Идеально подходит для массового производства.
– Обработка сложных деталей: Поддерживает многозадачную работу с токарными, фрезерными и сверлильными станками.
– Гибкость: Легко переключайтесь между различными частями с помощью программного обеспечения.
– Безопасность: Сокращение ручных операций снижает риск несчастных случаев.
– Производительность: Автоматизация сокращает время цикла и увеличивает пропускную способность.

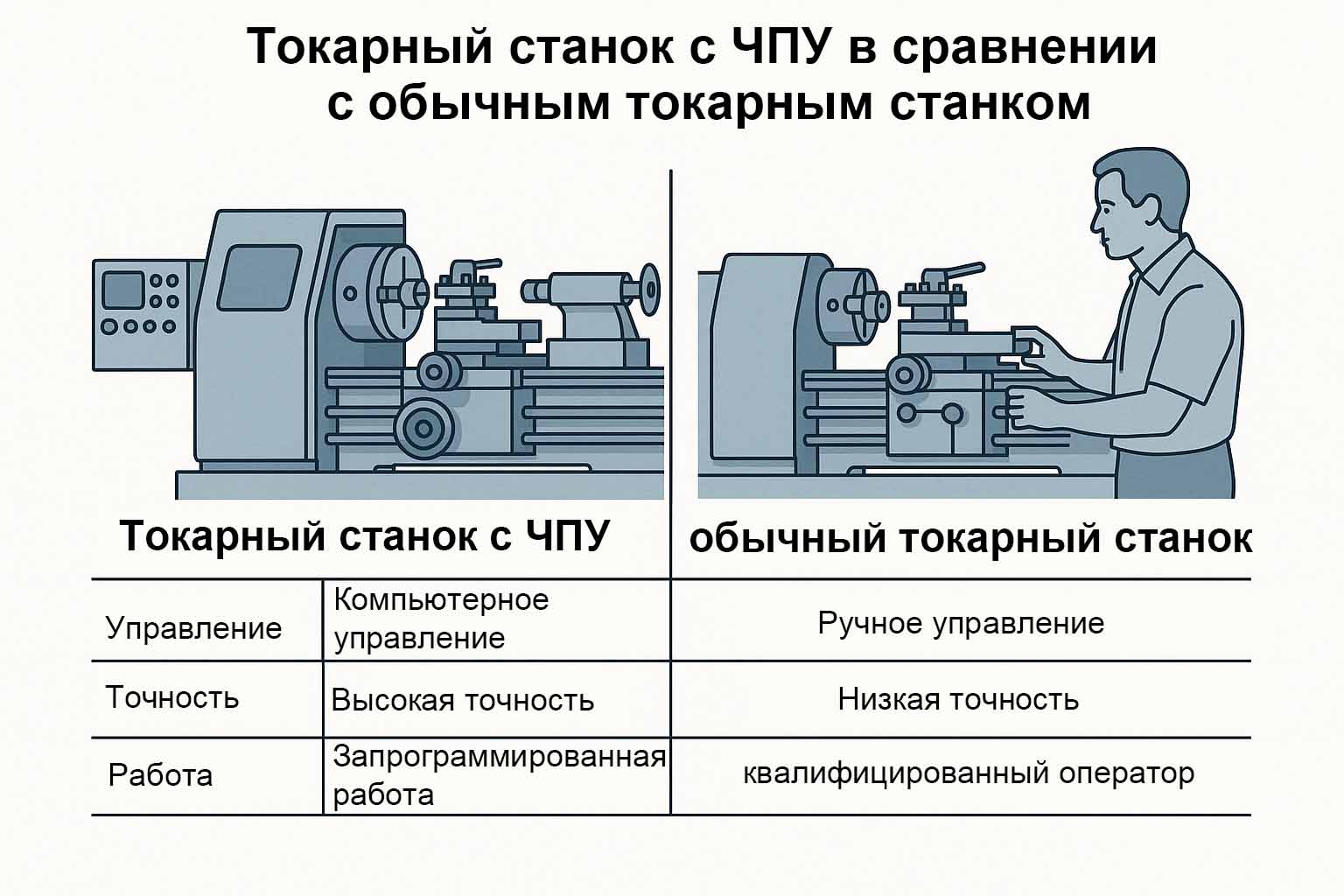

Инфографика «ЧПУ против традиционного токарного станка»
Применение токарных станков с ЧПУ
Токарные станки с ЧПУ используются в различных отраслях промышленности:
– Аэрокосмическая промышленность: Валы, детали турбин и корпуса включены.
– Автомобили: Шестерни, поршни, оси и компоненты трансмиссии;
– Медицина: костные винты, имплантаты и хирургические инструменты.
– Нефть и газ: Трубная резьба, клапаны и соединители.
– Электроника: Корпуса, разъемы и радиаторы.
Учет затрат при выборе токарного станка с ЧПУ
Общая стоимость зависит от нескольких факторов:
– Страна-производитель (например, Германия или Китай).
– Длина станины и размер патрона
– Количество осей и оснастки под напряжением.
– Прецизионные уровни и допуски материалов
– Вспомогательные системы (охлаждающая жидкость, транспортер стружки и т. д.).
Услуги по доставке и установке
Примерные диапазоны цен
| Тип токарного станка с ЧПУ | Диапазон цен (USD) |
| Двухосевой начального уровня | $15,000 – $25,000 |
| 3-осевой с инструментами в реальном времени | $30,000 – $60,000 |
| 4/5-осевой с субшпинделем | $60,000 – $150,000 |
| Швейцарский высокоточный | $80,000 – $300,000 |
Будущие тенденции в области токарных станков с ЧПУ
Умное производство: Программирование с помощью искусственного интеллекта и адаптивное управление.
– Сверхвысокая скорость: скорость вращения электрических шпинделей превышает 100 000 об/мин.
– Экологичное производство: Сухая обработка и маломощные сервоприводы.
– Возможность подключения к облаку: Предлагается удаленная диагностика и предиктивное обслуживание.
Вопросы и ответы о работе токарного станка с ЧПУ
Q1:Каковы основные различия между токарным станком с ЧПУ и ручным токарным станком?
Токарный станок с ЧПУ автоматизирован и выполняет заранее запрограммированные инструкции, в то время как ручной токарный станок требует от оператора непосредственного управления.
Q2:Какие типы операций могут выполняться на токарном станке с ЧПУ?
Такие распространенные операции, как точение, торцевание, нарезание резьбы, прорезание канавок, растачивание и обработка деталей, автоматизированы с помощью программы ЧПУ.
Заключение
Теперь вы понимаете, как работает токарный станок с ЧПУ. Токарные станки с ЧПУ являются основой передового производства. Они обеспечивают непревзойденную точность, автоматизацию и масштабируемость.
Поэтому, если вы хотите, чтобы ваш бизнес оставался конкурентоспособным, крайне важно инвестировать в правильный токарный станок с ЧПУ. Изучите наш каталог станков с ЧПУ, чтобы найти то, что лучше всего подходит для ваших нужд.
