1. Введение в фрезерную обработку с ЧПУ
Что такое фрезерная обработка с ЧПУ?
Как работает фрезерная обработка с ЧПУ? Ротационный режущий инструмент с компьютерным управлением, работающий в субтрактивном производственном процессе, называемом фрезерованием с ЧПУ, может точно удалить материал с заготовки. Весь процесс управляется цифровыми инструкциями, что позволяет изготавливать сложные детали с исключительной точностью.
Компоненты фрезерного станка с ЧПУ
Фрезерный станок с ЧПУ состоит из нескольких ключевых компонентов:
– Шпиндель: Режущий инструмент вращается с высокой скоростью.
– Рабочий стол: Обрабатываемый материал должен быть надежно закреплен.
– Панель управления: Это интерфейс для программирования и ручного управления.
Серводвигатели и приводные системы: Точное перемещение станка по осям X, Y и Z.
– Устройство смены инструмента: Режущие инструменты меняются автоматически.
– Система охлаждения: Предотвращает перегрев и продлевает срок службы инструмента.
Типы фрезерных станков с ЧПУ
Количество осей и ориентация шпинделя – вот факторы, определяющие различные конфигурации фрезерных станков с ЧПУ.

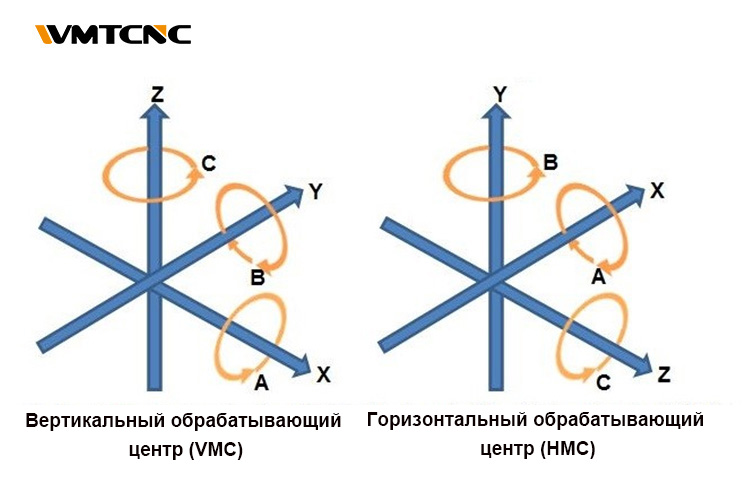

– Вертикальные обрабатывающие центры (VMC): Шпиндель расположен вертикально, что делает их идеальными для обработки плоских поверхностей.
– Горизонтальные обрабатывающие центры (ГОЦ): Шпиндель расположен горизонтально, что делает их более подходящими для глубоких резов и тяжелых заготовок.
– 3-осевые станки: Это базовая конфигурация, которая подходит как для плоскостных, так и для простых 3D-работ.
– 5-осевые станки: Позволяют вращать и наклонять инструмент или заготовку, что позволяет создавать сложные контуры и формы.
2. Сравнительная таблица: Фрезерование с ЧПУ и традиционное фрезерование
| Критерии | Фрезерование с ЧПУ | Традиционное фрезерование |
| Точность | ±0,001 мм | ±0,05 мм |
| Автоматизация | Полностью автоматизированный | Ручное управление |
| Сложные формы | Поддержка многоосевых сложных деталей | Ограниченность простыми геометриями |
| Повторяемость | Высокий | Средний |
| Первоначальная стоимость | Высокий | Низкий |
| Трудовые навыки | Требуются знания в области программирования | Квалифицированный машинист ручной обработки |
3. Рабочий процесс фрезерной обработки с ЧПУ

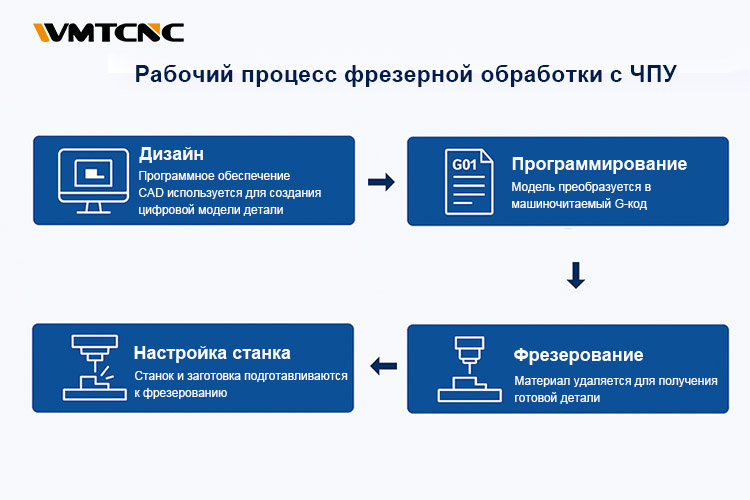

Итак, как работает фрезерная обработка с ЧПУ? Процесс состоит из нескольких этапов, начиная с цифрового проектирования и заканчивая физической обработкой. Давайте разберемся в этом.
Шаг 1: проектирование в САПР
Чтобы понять, как работает фрезерный станок с ЧПУ, нужно начать с этапа цифрового проектирования. Инженеры используют специальные компьютерные программы для создания модели, на которой изображены все детали изделия.
Шаг 2: Программирование в CAM и генерация кода
После завершения проектирования инженеры импортируют его в программное обеспечение CAM (Computer-Aided Manufacturing) для создания траекторий инструмента. Затем программное обеспечение CAM преобразует геометрию в G-код, который определяет движение режущего инструмента, скорость подачи, частоту вращения шпинделя и расход СОЖ. Перед началом обработки операторы обычно запускают виртуальное моделирование, чтобы выявить возможные столкновения или ошибки инструмента.
Шаг 3: Настройка машины
На этом этапе операторы устанавливают сырье на рабочий стол с помощью приспособлений или тисков. Они устанавливают режущие инструменты в шпиндель и калибруют станок, настраивая системы рабочих координат и применяя смещение длины инструмента. Эти действия обеспечивают точную интерпретацию станком G-кода и выполнение точных резов.
Шаг 4: Удаление материала и резка
На этом важнейшем этапе фрезерования с ЧПУ станок снимает материал слой за слоем. Шпиндель вращается с высокой скоростью, а режущий инструмент следует точным траекториям, полученным из инструкций G-кода. Это согласованное движение формирует заготовку с исключительной точностью.
Шаг 5: Постобработка и контроль качества
После завершения процесса фрезерования с ЧПУ специалисты выполняют пост-обработку, например, удаление заусенцев и контроль, чтобы гарантировать соответствие детали проектным допускам и требованиям к чистоте поверхности. Этот заключительный этап является кульминацией всего рабочего процесса фрезерования с ЧПУ – от первоначального проекта до готовой детали.
4. Основные технологии фрезерной обработки с ЧПУ
Точность и воспроизводимость
Фрезерные системы с ЧПУ непрерывно корректируют позиционирование инструмента, используя замкнутую обратную связь с энкодерами. Такая активная корректировка позволяет изготавливать высокоточные и стабильные детали даже в условиях крупносерийного производства, где эффективность имеет решающее значение.
Возможности сложной геометрии
Современные 5-осевые станки позволяют изготавливать детали сложной формы, такие как лопасти турбин, крыльчатки и пресс-формы, с меньшим количеством настроек. Их многоосевое движение обеспечивает одновременную резку по криволинейным поверхностям, что повышает как качество деталей, так и эффективность производства.
Многоосевая обработка и гибкость
Производители могут легко адаптировать процесс фрезерования на станках с ЧПУ как для изготовления прототипов, так и для производства, быстро изменяя программы ЧПУ в соответствии с новыми конструкциями деталей. Встроенные библиотеки инструментов и адаптивные системы управления еще больше повышают скорость реакции на различные материалы и геометрию, делая станки с ЧПУ ценным активом в любой мастерской.
5. Промышленное применение
Аэрокосмическая промышленность
Фрезерная обработка с ЧПУ часто используется при изготовлении аэрокосмических компонентов, таких как корпуса двигателей, кронштейны и детали шасси. Способность обрабатывать титановые и никелевые сплавы делает его оптимальным для высокопроизводительных аэрокосмических применений.
Автомобильная промышленность
Фрезерные станки с ЧПУ используются автопроизводителями для изготовления блоков цилиндров, головок блока цилиндров и корпусов трансмиссий. Высокая повторяемость и скорость имеют решающее значение. Это особенно актуально для крупносерийного производства прецизионных автомобильных компонентов.
Производство медицинских товаров и электроники
В медицинской сфере фрезерование с ЧПУ позволяет изготавливать индивидуальные имплантаты. Оно также позволяет производить хирургические инструменты. Эти инструменты изготавливаются из биосовместимых материалов. В электронике этот метод используется для обработки радиаторов, корпусов и разъемов. Она используется для обработки алюминия и конструкционных пластмасс.
6. Преимущества и ограничения
Ключевые преимущества
Фрезерные станки с ЧПУ обладают рядом ключевых преимуществ, включая возможность изготовления точных деталей и гибкость в работе с различными материалами.
– Высокая точность: – Допуски до ±0,001 мм.
– Автоматизация: Сокращение ручного труда и ошибок в работе.
– Масштабируемость: Подходит как для мелкосерийного, так и для массового производства.
– Обработка поверхности: лучше, чем при ручной обработке, часто снижает необходимость в дополнительных операциях.
Проблемы и недостатки
Однако фрезерование с ЧПУ также сопряжено с определенными трудностями.
– Высокая первоначальная стоимость: Передовые машины и программное обеспечение требуют значительных инвестиций.
– Требуется квалифицированная рабочая сила: Требуются обученные программисты и операторы.
– Сложное программирование: 5-осевая обработка требует тщательного планирования и моделирования.
7. Будущие тенденции в области фрезерной обработки с ЧПУ
Давайте рассмотрим некоторые из наиболее перспективных тенденций, которые определят будущее фрезерных станков с ЧПУ:
Интеграция интеллектуального производства и искусственного интеллекта
Искусственный интеллект все чаще используется для оптимизации траекторий движения инструмента, прогнозирования его износа и адаптации скорости подачи в режиме реального времени. Это повышает надежность процесса и снижает потери материала.
Экологически безопасная и экологичная обработка
Чтобы снизить воздействие на окружающую среду, производители внедряют сухую резку и смазку минимального количества (MQL), а также энергоэффективные двигатели. Системы ЧПУ также разрабатываются с возможностью мониторинга энергопотребления для дальнейшего повышения экологичности.
8. Заключение
Понимание того, как работает фрезерная обработка с ЧПУ, необходимо для того, чтобы оценить ее жизненно важную роль в современном производстве. Каждый этап процесса фрезерования с ЧПУ – от первоначального проектирования в САПР до окончательного контроля качества – контролируется и точно выполняется с помощью цифровых технологий. Этот рабочий процесс не только позволяет производить сложные высокоточные детали, но и обеспечивает согласованность, масштабируемость и эффективность в различных отраслях.
По мере развития таких технологий, как искусственный интеллект и экологичная обработка, фрезерная обработка с ЧПУ становится все более интеллектуальной и экологичной. Если вы стремитесь повысить качество деталей, оптимизировать производство или изучить передовые производственные возможности, освоение процесса фрезерования с ЧПУ – это первый шаг.
