Сколько осей в станке VMC?

Понимание конфигураций осей VMC с ЧПУ

Что такое вертикальный обрабатывающий центр (VMC)?

Вертикальный обрабатывающий центр (VMC) – это управляемый компьютером фрезерный станок с вертикально ориентированным шпинделем. В зависимости от конфигурации эти станки обычно имеют 3, 4 или 5 осей. Понимание того, сколько осей имеет VMC, очень важно, поскольку это напрямую влияет на возможности, гибкость и точность станка при выполнении сложных задач обработки.

Как количество осей влияет на возможности обработки

Количество осей в VMC, будь то 3, 4 или 5, напрямую влияет на степень свободы режущего инструмента или детали. Три линейные оси (X, Y, Z) обеспечивают основные плоскостные перемещения, а дополнительные поворотные оси (A, B или C) позволяют выполнять угловые подходы и многостороннюю обработку в одной конфигурации.

Глубокое погружение в 3, 4 и 5-осевые VMC

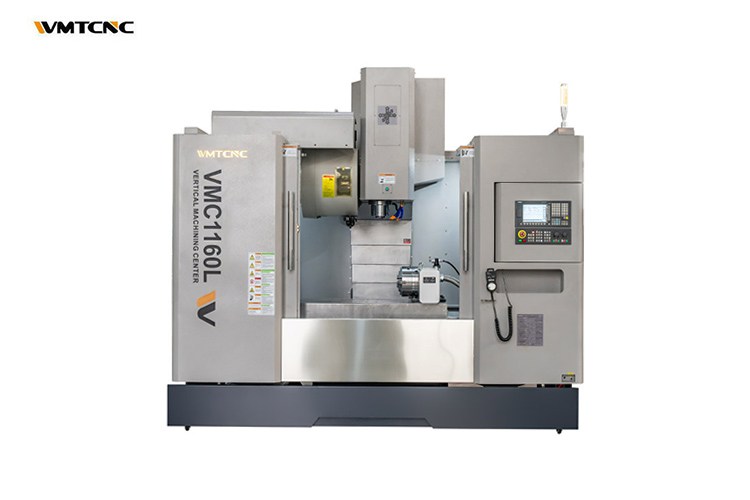

3-осевые VMC – простота и доступность

Трехосевые вертикальные обрабатывающие центры (VMC) работают по осям X (слева направо), Y (спереди назад) и Z (вверх-вниз). Количество осей в стандартном VMC – самый простой вопрос, и эти станки дают на него ответ. Ответ – три. Они идеально подходят для выполнения 2D- и 2,5D-задач. К ним относятся сверление, пазование и фрезерование поверхностей. 3-осевые станки остаются базовыми в отрасли. Они используются для обработки простых деталей, таких как кронштейны и плоские поверхности.

4-осевые VMC – большая гибкость благодаря вращательному движению

Добавление четвертой оси (обычно это ось A, которая вращается вокруг оси X) позволяет детали вращаться, обеспечивая доступ к нескольким граням без необходимости повторного зажима. Таким образом, 4-осевая обработка идеально подходит для производства деталей с цилиндрическими элементами, гравировки и спирального фрезерования.

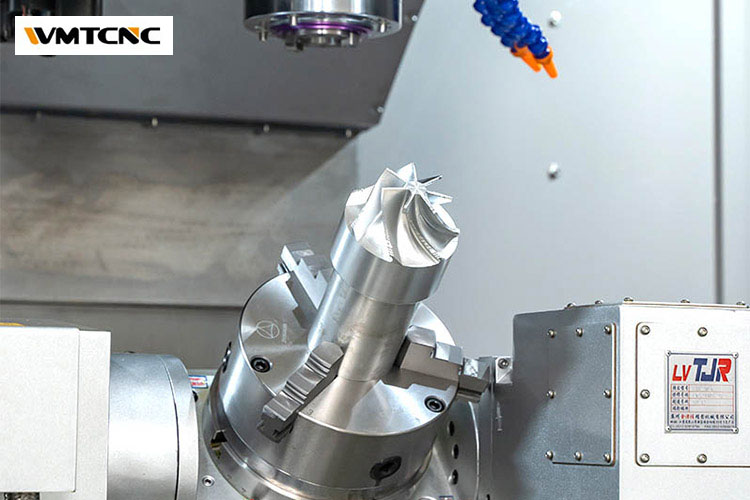

5-осевые VMC – сложная геометрия за одну установку

Пятиосевые вертикальные обрабатывающие центры (VMC) имеют две поворотные оси (обычно A и B или A и C), что позволяет режущему инструменту приближаться к заготовке под любым углом. Существует два основных типа:

– одновременный (непрерывный): Все пять осей движутся вместе.

– 3+2 (с индексом): Инструмент фиксируется под углом, но станок перемещается по трем осям.

Индексированная и одновременная 5-осевая обработка

Сравнение конфигураций VMC

Сравнительная таблица характеристик и областей применения

Ключевые факторы при выборе конфигурации оси

Сложность и геометрия заготовок

Замысловатые поверхности, подрезы и сложные кривые часто требуют использования 5-осевого оборудования. В отличие от этого, для простых призматических деталей требуются только 3-осевые возможности.

Допуски и требования к чистоте поверхности

Углы наклона инструмента можно контролировать более эффективно при использовании большего числа осей. Это уменьшает отклонение инструмента и улучшает качество обработки поверхности.

Объем производства и время цикла

Меньшее количество настроек означает меньшее время цикла, что благоприятно сказывается на эффективности. Таким образом, 5-осевые станки повышают производительность при работе с большим количеством изделий, что делает их ценным активом в таких условиях.

Бюджетные ограничения и стоимость владения

5-осевой станок может быть значительно дороже 3-осевого, в 2-3 раза. Однако учитывайте долгосрочную окупаемость инвестиций (ROI) за счет сокращения трудозатрат и времени на наладку.

Техническая готовность и навыки программирования CAM

Для работы с современными станками требуются операторы с необходимыми навыками и надежные CAM-системы. Следовательно, предприятия, не имеющие такой инфраструктуры, могут сначала начать с 3 или 4-осевых станков, а затем перейти на новые.

Будущие тенденции в проектировании осей VMC

На пути к многоосевой интеграции: 6, 9 и 12-осевые станки

Сочетание фрезерования и точения в одной установке – особенность таких новинок, как 9-осевые гибриды. Более того, 12-осевые системы более производительны. Это касается сложных, симметричных деталей.

Интеллектуальная автоматизация и контроль на станке

В новые VMC интегрированы сенсорные датчики и системы динамической калибровки, которые необходимы для обеспечения точности и надежности в современных промышленных приложениях. Это упрощает настройку и контроль качества.

Модульное расширение и модернизация

Существующие вертикальные обрабатывающие центры (VMC) могут быть оснащены поворотными столами или цапфовыми приспособлениями. В свою очередь, это позволяет им постепенно переходить на 4 или 5-осевые возможности, что является значительным шагом вперед в развитии их технологических возможностей.

Часто задаваемые вопросы (FAQ)

В чем разница между 4-осевой и 3+2 обработкой?

Вращательное движение во время резки обеспечивается 4-осевой системой. В качестве альтернативы система 3+2 стабилизирует поворотные оси перед началом 3-осевого резания, что делает ее хорошо подходящей для обработки угловых элементов.

Сложнее ли освоить и запрограммировать 5-осевую обработку?

Для этого требуются развитые навыки программирования. Также требуется программное обеспечение для моделирования. Кроме того, требуются инструменты для калибровки установок. Однако этот процесс упрощается благодаря современным средствам управления.

Как проверить возможности оси станка перед покупкой?

Проверьте технические характеристики станка, чтобы узнать, есть ли у него конфигурации поворотных осей (A/B/C). Затем убедитесь в том, что управляющее программное обеспечение поддерживает истинную многоосевую интерполяцию.

Заключение: Соотнесение количества осей с потребностями обработки

Крайне важно понимать, сколько осей имеет станок VMC и для чего он нужен. Трехосевые станки подходят для базовых работ. Четырехкоординатные станки обеспечивают большую гибкость. Пятиосевые станки обеспечивают точность и возможность производства с одной установкой. Количество осей на вашем VMC должно быть выбрано с учетом геометрии детали, бюджета и возможностей программирования. Это стратегическое решение влияет на экономическую эффективность и качество продукции. Чтобы получить индивидуальные рекомендации, обратитесь к опытному поставщику.
