Введение
Почему смена инструмента имеет значение
Инструменты ЧПУ непосредственно контактируют с материалом. Когда инструменты изнашиваются или ломаются, это влияет как на качество продукции, так и на здоровье станка. Поэтому очень важно знать, как правильно менять инструменты.
Актуальность отрасли и частота смены инструментов
Современные станки с ЧПУ используются в аэрокосмической, автомобильной и литейной промышленности. В этих отраслях требуется как скорость, так и точность. Например, сложная деталь может потребовать использования нескольких инструментов за одну операцию. Следовательно, смена инструмента становится частой задачей.
Аудитория и область применения
Данное руководство предназначено для операторов станков с ЧПУ, обслуживающего персонала и тех, кому интересно узнать больше. Вы узнаете о методах ручной и автоматической смены инструмента. Кроме того, в этом руководстве подчеркивается важность безопасности и точности.
Безопасность превыше всего

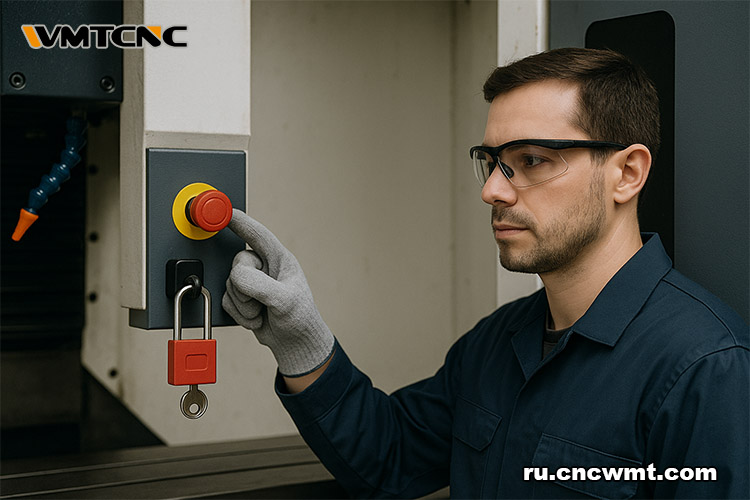

Блокировка и отключение питания
Всегда останавливайте станок перед сменой инструмента. В целях безопасности используйте метод блокировки/отключения (LOTO). Это предотвратит непреднамеренное включение.
Носите защитные приспособления
Надевайте защитные очки, чтобы защитить глаза. Используйте перчатки только в том случае, если они не представляют риска запутывания. Противоскользящая обувь также поможет вам сохранять равновесие в маслянистой среде.
Сбросьте давление
Проверьте, нет ли остаточного давления воздуха или гидравлики. Перед началом работы сбросьте давление в шпинделе или системе смены инструмента.
Содержите рабочую зону в чистоте
Удалите всю стружку и охлаждающую жидкость вокруг шпинделя. Это поможет предотвратить смещение инструмента.
Подготовка к смене инструмента
Определите правильный инструмент
Сопоставьте номер инструмента в программе и фактический инструмент. Проверьте его тип, например сверло, концевую фрезу или метчик, и размер. Также проверьте тип державки, например BT, CAT или HSK.
Очистите и соберите новый инструмент
Убедитесь, что инструмент и держатель чистые, без грязи и смазки. Вставьте инструмент с правильным моментом затяжки, рекомендованным производителем. Использование неправильного крутящего момента может привести к проскальзыванию инструмента.
Измерьте смещение инструмента
С помощью пресеттера или контактного устройства запишите длину и диаметр инструмента. Запишите эти значения для последующего ввода в панель управления ЧПУ.

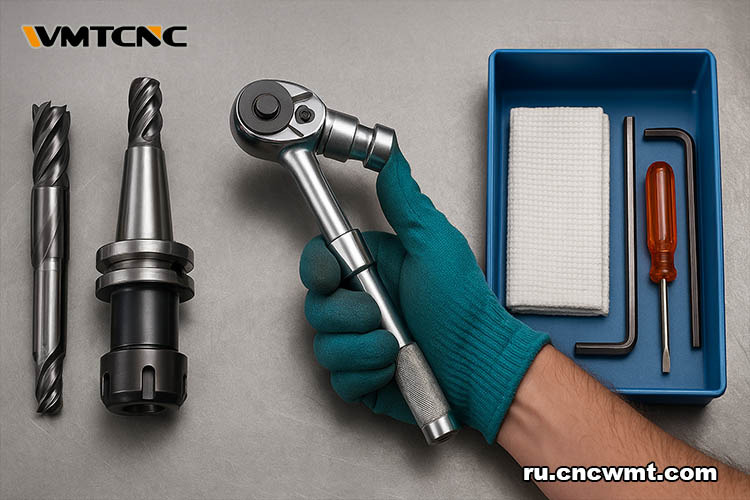

Подготовьте необходимые принадлежности
Соберите следующие предметы: динамометрические ключи, чистящие салфетки и инструменты для чистки шпинделя. Перед внесением изменений создайте резервные копии программ ЧПУ и таблиц смещения инструмента.

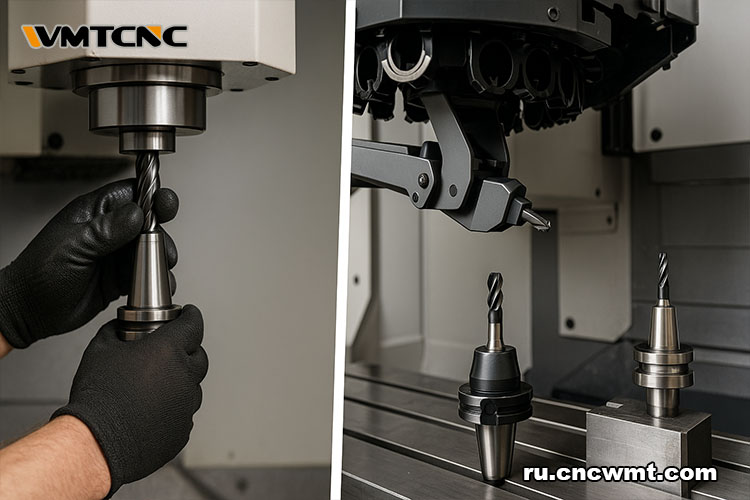

Ручная смена инструмента
Пошаговое руководство
1. Отключите питание и активируйте систему LOTO.
2. Переведите шпиндель в положение смены инструмента, которое обычно находится на безопасной высоте.
3. Очистите конус шпинделя с помощью безворсовых салфеток.
4. Крепко удерживайте инструмент, отпустив дышло.
5. Медленно и вертикально снимите старый инструмент.
6. Вставьте новый инструмент и закрепите его должным образом.
7. Проверьте правильность установки инструмента, слегка потянув его.
8. Снимите опорные приспособления и подготовьтесь к испытаниям.
- Важные замечания
Избегайте перекручивания инструмента при его извлечении. Кроме того, перед установкой нового инструмента убедитесь в чистоте конуса. Пыль или масло могут привести к ошибкам позиционирования.
Автоматическая смена инструмента (ATC)
Обзор рабочих процессов
Системы ATC являются обычным явлением в современных центрах с ЧПУ. Такая команда, как M06 T05, дает команду станку переключиться на инструмент 5. Шпиндель перемещается в позицию смены. Затем манипулятор ATC забирает текущий инструмент и загружает новый. Этот процесс занимает всего несколько секунд.

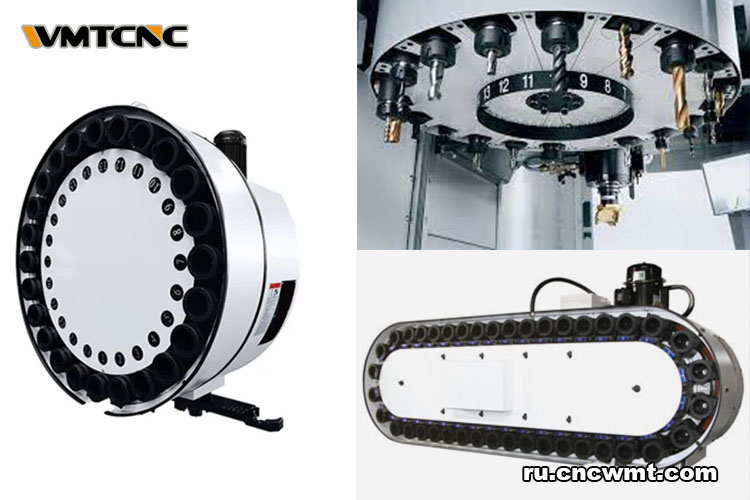

Типы систем ATC
– Зонтичный тип: Простые и компактные, но более медленные.
– Дисковый тип: Вмещает 12-24 инструмента и обеспечивает сбалансированную скорость.
– Цепной тип: Используется в высокопроизводительных установках, вмещает более 40 инструментов.
Обязанности оператора
– Перед запуском программы проверьте правильность расположения всех инструментов.
– Убедитесь, что нужный инструмент находится в соответствующем гнезде магазина.
– Например, если запрограммирован инструмент 6, он должен находиться в слоте 6.
– Регулярно очищайте карманы для инструментов, чтобы предотвратить заклинивание.
Проверка после изменения

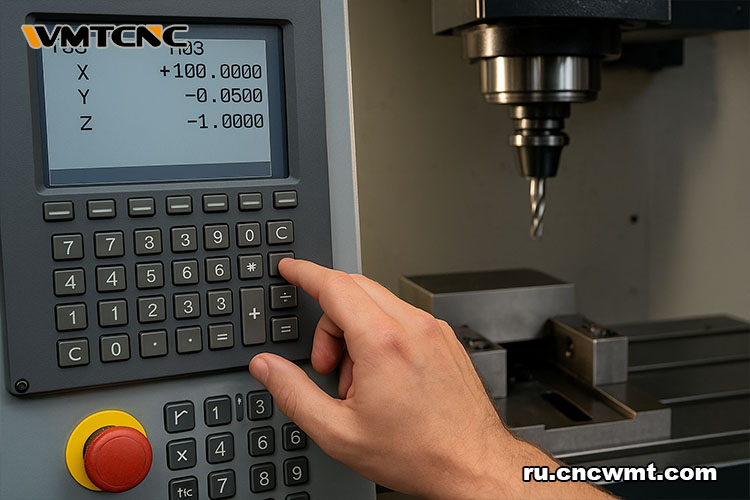

Ввод смещений в систему ЧПУ
Введите в контроллер смещения длины (H) и радиуса (D) инструмента. Например:
– Инструмент T08:
– Длина: H08 = 112.375
– Радиус: D08 = 6.0.
Однако ввод неправильного числа, например H07, может привести к поломке инструмента. Всегда перепроверяйте числа.
Тест с помощью сухого прогона
Используйте режим сухого прогона, чтобы наблюдать за движением инструмента без резки. Держите ось Z поднятой. Это поможет вам убедиться в безопасности траектории движения.
Первый рез с уменьшенной подачей
Начните фактическое резание со скоростью подачи 50 %. Следите за образованием стружки и звуком работы шпинделя. Если необходимо, отрегулируйте регулировку.
Окончательная очистка
Удалите, промаркируйте и надежно храните использованные инструменты. Очистите место, где находились инструменты. Задокументируйте событие смены инструмента для отслеживания.
Лучшие практики и устранение неполадок

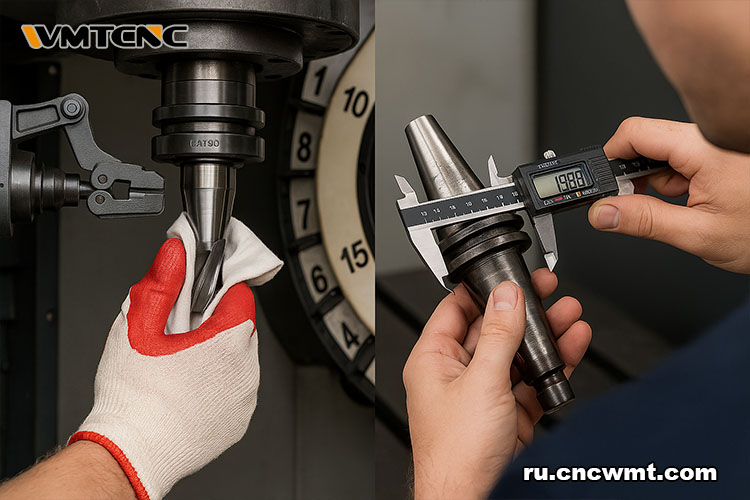

Контрольный список технического обслуживания
– Еженедельно очищайте конусы шпинделя.
– Проверьте, нет ли царапин или признаков износа на держателях.
– Ежемесячно смазывайте рычаги ATC.
– Регулярно проверяйте силу зажима инструмента.
Пример из реальной практики
На одном из заводов часто случались проскальзывания инструмента во время работы ATC. После проведенного расследования внутри шпинделя было обнаружено масло. Переход на смазочно-охлаждающую жидкость на водной основе и еженедельная очистка шпинделя позволили решить проблему. В результате количество брака снизилось на 70 %.
Распространенные проблемы и способы их устранения
| Проблема | Вероятная причина | Рекомендуемые действия |
|---|---|---|
| Неправильная посадка инструмента | Загрязнен конус шпинделя | Тщательно очистите |
| Загружен неправильный инструмент | Неправильный Т-код или несовпадение пазов | Проверьте настройки программы и магазина |
| Чрезмерная вибрация | Инструмент не затянут или изношен держатель | Проверьте момент затяжки или замените держатель |
| Заело рычаг УВД | Стружка в кармане инструмента | Очистите карман и переустановите рычаг |
Другие советы
– Регулярно вращайте инструменты с известной степенью износа.
– Используйте высококачественные держатели для уменьшения дисбаланса.
– Проводите ежеквартальные тренинги для персонала по процедурам смены инструмента.
Ручная и автоматическая смена инструмента
| Характеристика | Ручная смена инструмента | Автоматическая смена инструмента (ATC) |
|---|---|---|
| Скорость | Медленная (2-5 минут) | Быстрая (менее 15 секунд) |
| Трудозатраты | Высокая | Низкая |
| Производительность инструмента | Один за раз | 12-60 инструментов в зависимости от станка |
| Навык программирования | Базовый | Промежуточный |
| Техническое обслуживание | Простой | Требуется калибровка УВД |
| Идеальный вариант использования | Прототипирование или небольшие партии | Серийное или массовое производство |
Заключение и призыв к действию
Замена инструмента на станке с ЧПУ – это не просто механический процесс. Он требует тщательной подготовки, внимания к безопасности и точности. Соблюдение передового опыта повысит надежность и снизит количество ошибок, независимо от того, используете ли вы ручные методы или систему ATC. Поэтому уделите время очистке, измерению и проверке каждого нового инструмента. Несколько дополнительных минут могут сэкономить часы простоя. Хотите еще больше оптимизировать процесс ЧПУ? Свяжитесь с нашей службой поддержки, чтобы пройти обучение, модернизировать систему инструментов или получить профессиональную консультацию.
