Введение
Очень важно знать, как проверить точность станка с ЧПУ. Это помогает поддерживать стабильное качество деталей и производительность станка.
Существует несколько проверенных методов и инструментов для оценки точности станков с ЧПУ, начиная от простых механических манометров и заканчивая современными лазерными измерительными системами. В этой статье мы рассмотрим наиболее эффективные способы проверки точности станков с ЧПУ и поделимся передовым опытом, который поможет вам поддерживать оборудование в идеальном состоянии.

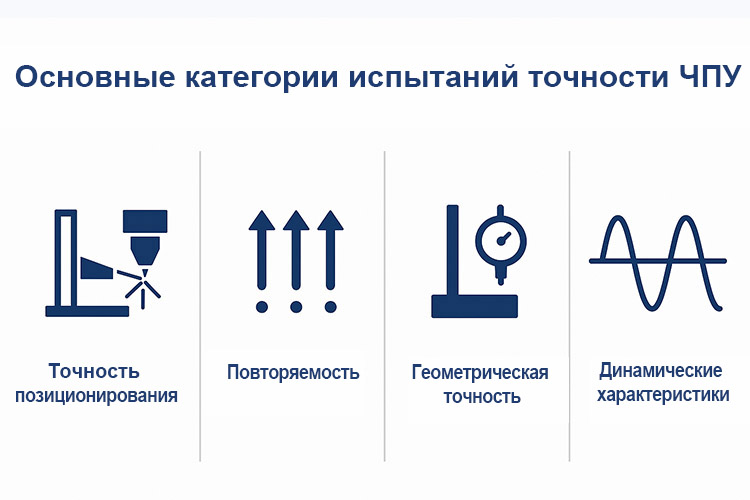

Основные категории прецизионных испытаний с ЧПУ
Измерение точности позиционирования
Чтобы проверить точность позиционирования станка с ЧПУ, оцените, насколько точно он следует запрограммированным координатам, используя лазерные интерферометры или линейки.
Аналогичные процедуры применяются и для поворотных столов. При этом основное внимание уделяется угловым отклонениям в ключевых опорных положениях, таких как 0°, 90°, 180° и 270°, которые мы измеряем с помощью круговых решеток или высокоточных поворотных энкодеров.
Испытания на повторяемость
Проверка повторяемости станка с ЧПУ включает в себя проверку того, может ли он последовательно возвращаться в заданные положения. Это происходит после нескольких циклов.
Точность возврата к месту назначения
При проверке точности станков с ЧПУ необходимо учитывать точность возврата в исходное положение, которая обеспечивает надежный возврат станка в исходное положение.
Оценка геометрических и динамических характеристик
При проверке геометрической точности деталей с ЧПУ используйте калибры и уровни для контроля их квадратности, параллельности и плоскостности.
Таблица:Методы и частота испытаний точности станков с ЧПУ
| Категория тестирования | Используемый инструмент | Ключевая метрика | Частота |
| Точность позиционирования | Лазерный интерферометр | Отклонение от цели | Два раза в год |
| Повторяемость | Циферблатный индикатор | Максимальная разница в позиционировании | Ежеквартально |
| Точность возврата к месту назначения | КИМ / лазерный трекер | Дисперсия нулевой точки | Ежегодно |
| Динамическая производительность | Анализатор БПФ | Вибрация и ускорение | После капитального ремонта |
| Геометрическая точность | Уровень, микрометр, манометр | Плоскостность, квадратность | Ежегодно |
Инструменты и методы для контроля точности ЧПУ
Высокоточные измерительные приборы
- Лазерные интерферометры часто используются для проверки точности станков с ЧПУ. Для этого они измеряют такие параметры, как угол наклона, прямолинейность и линейное отклонение.
- Системы Ballbar (например, QC20): Эти инструменты быстро определяют люфт сервопривода. Они также определяют несоответствие усиления и круговое отклонение.
- Циферблатные индикаторы: Это стандартные инструменты для базовых проверок на повторяемость или квадратность.
Моделирование и непрерывное нагрузочное тестирование
Для воспроизведения реальных условий и имитации долговременной обработки используются усовершенствованные тестовые модели, такие как 18-слойные пирамиды. Процесс включает в себя 48-часовые циклы испытаний станков для оценки теплового дрейфа, концентричности и округлости. Это позволяет получить ценные сведения о стабильной точности, которая является важным аспектом любого прецизионного инструмента.

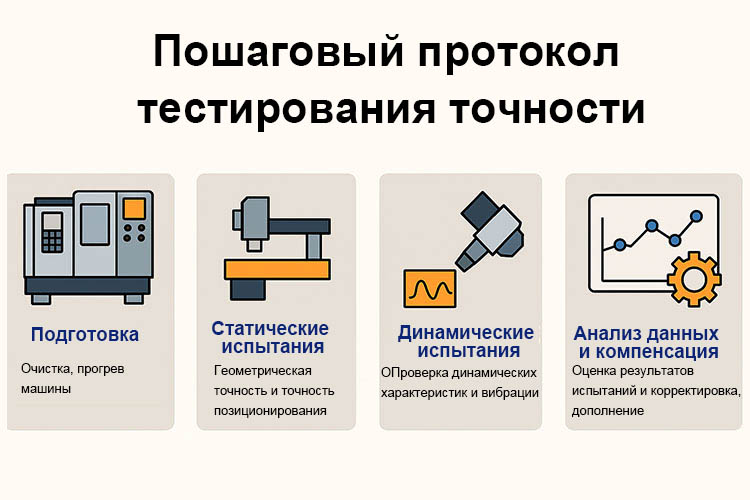

Пошаговый протокол тестирования точности
Подготовка и экологический контроль
Если вы хотите эффективно проверить точность станка с ЧПУ, начните со стабилизации температуры, очистки поверхностей и устранения факторов теплового дрейфа.
Статическая и динамическая проверка точности
Начинайте проверку точности ЧПУ со статических оценок, таких как точность геометрии и положения, прежде чем оценивать динамические характеристики.
Анализ данных и компенсация системы
После проверки точности ЧПУ в контроллер станка были введены данные компенсации погрешности шага и люфта. Это позволило повысить точность станка.

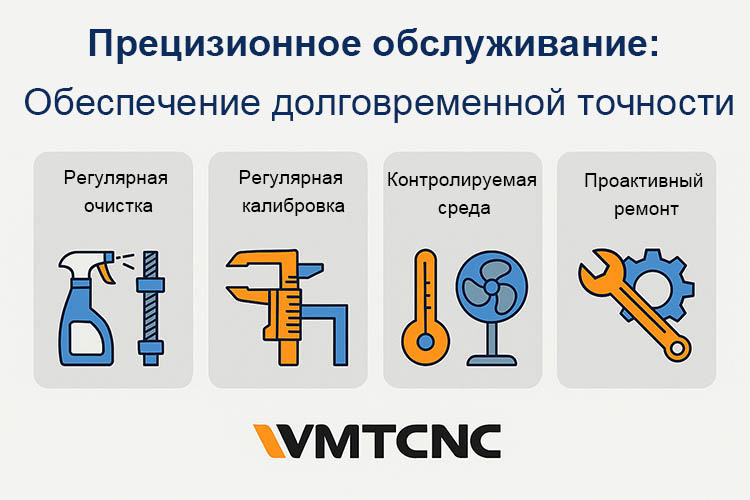

Прецизионное обслуживание: Обеспечение долговременной точности
Ежедневные практики
Вы можете ежедневно проверять точность станка с ЧПУ, выполняя такие простые процедуры, как очистка направляющих и фиксация компонентов.
- Обязательно тщательно очистите направляющие и шпиндели.
- Необходимо убедиться в том, что система смазки функционирует должным образом.
- Зафиксируйте все крепежные элементы. Это предотвратит нежелательное движение.
Плановая калибровка и экологический менеджмент
Чтобы поддерживать точность ЧПУ, регулярно проводите калибровку. Кроме того, поддерживайте стабильные условия в цехе. Это поможет избежать ошибок, вызванных тепловым воздействием.
- Проводите полные проверки. Делайте это каждые шесть-двенадцать месяцев.
- Используйте инструменты предиктивного обслуживания. Они помогут сократить время незапланированных простоев.
- Стабилизируйте рабочую среду. Это позволит предотвратить вызванное нагревом смещение и искажение размеров.
Часто задаваемые вопросы (FAQ)
Q1: Что делать, если результаты испытаний показывают отклонение от допустимых пределов?
Прежде всего, необходимо проверить, нет ли механических проблем. К ним относятся изношенные винты, смещенные оси или вышедшие из строя подшипники. При необходимости замените или отрегулируйте все неисправные компоненты.
Вопрос 2: Какой инструмент выбрать для использования дома или для мелких работ?
Для таких случаев рекомендуется использовать системы ballbar или ручные измерительные инструменты для быстрой и эффективной диагностики.
Заключение
В заключение следует сказать, что знание того, как проверить точность станка с ЧПУ, является основой долгосрочной работы. Это также основа совершенства обработки. Для достижения стабильно высоких результатов необходимо работать с надежным оборудованием и проверенными специалистами.
