Введение
Представьте себе, что блок титана или кусок дерева за считанные минуты и с невероятной точностью превращается в сложнейшую деталь, например, в компонент авиационного двигателя или корпус смартфона. Такое превращение стало возможным благодаря мощной технологии: ЧПУ (числовое программное управление).
ЧПУ – это больше, чем просто модное слово в мире производства. Это движущая сила самых современных производственных систем. Если вы инженер, менеджер по закупкам или просто интересуетесь тем, как производятся вещи, вы можете получить ценное представление о современной промышленности, разобравшись в системе ЧПУ.
В этой статье мы рассмотрим, что такое ЧПУ, как оно работает, различные типы станков с ЧПУ, почему оно так широко используется и где применяется. Мы также рассмотрим, какое будущее ждет эту технологию.

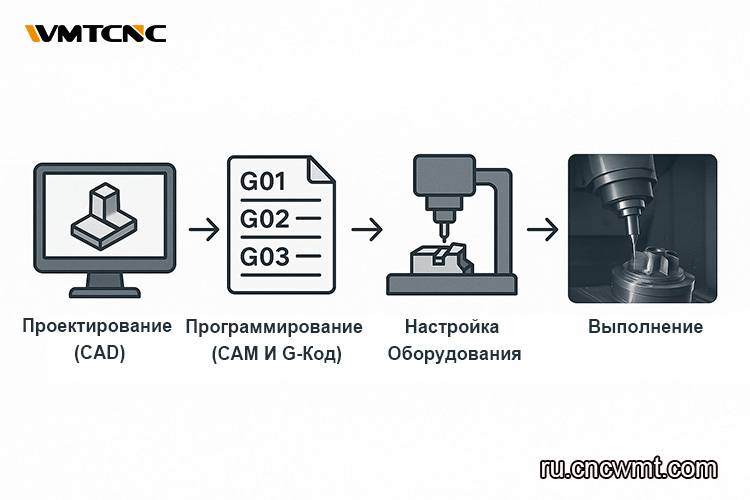

Как работает ЧПУ – шаг за шагом
ЧПУ (компьютерное числовое управление) – это точный, программируемый метод управления обрабатывающими инструментами с помощью многоступенчатого цифрового процесса. Ниже приводится подробное описание работы ЧПУ:
1. Проектирование (CAD)
Инженеры используют программное обеспечение CAD (автоматизированное проектирование), такое как AutoCAD, SolidWorks или Fusion 360, для создания 2D или 3D модели детали. Эта модель определяет геометрию детали, ее размеры, допуски и выбор материала.
2. Программирование (CAM и G-код)
Инженеры импортируют CAD-файл в программное обеспечение CAM (автоматизированное производство), которое затем преобразует модель в серию машиночитаемых инструкций. К ним относятся:
– G-код: Управляет траекторией и перемещением инструмента.
– М-код: Управляет действиями станка, такими как включение или выключение шпинделя, активация охлаждающей жидкости и смена инструмента.
Программное обеспечение CAM также моделирует траекторию движения инструмента, оптимизируя последовательность действий для обеспечения эффективности и безопасности.
3. Настройка станка
Оператор загружает программу в контроллер ЧПУ. Инструменты устанавливаются (вручную или с помощью автоматических устройств смены инструмента), заготовка зажимается, а оси станка калибруются. Для проверки траектории часто выполняется “пробный запуск”.
4. Выполнение
Когда все готово, станок с ЧПУ выполняет программу. Шаговые или серводвигатели приводят инструмент в движение по нескольким осям (X, Y, Z, а иногда A, B и C). Скорость вращения шпинделя, скорость подачи, подача СОЖ и смена инструмента контролируются автоматически.
5. Контроль и последующая обработка
После обработки деталь измеряется на точность с помощью штангенциркуля, микрометров или КИМ (координатно-измерительных машин). Последующая обработка может включать снятие заусенцев, анодирование или полировку.
Типы станков с ЧПУ и коды программирования
В зависимости от требований к материалу и геометрии станки с ЧПУ бывают разных видов.
Распространенные типы станков с ЧПУ

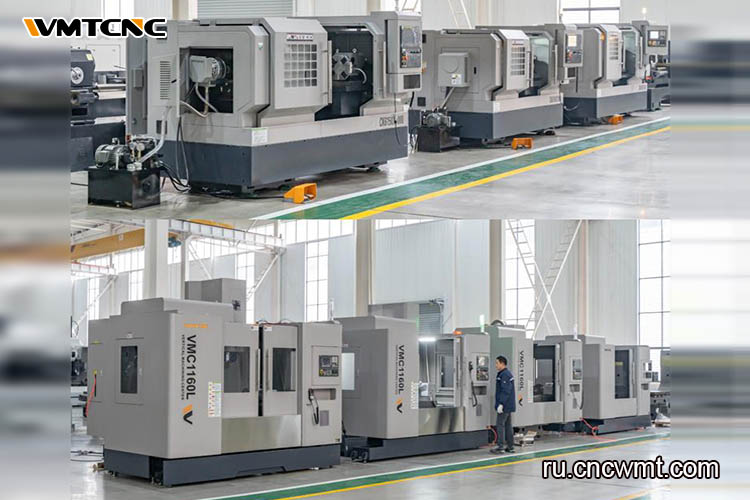

– Фрезерные станки с ЧПУ: Эти станки удаляют материал с помощью вращающихся режущих инструментов. Эти станки доступны в 3-, 4- и 5-осевых конфигурациях.
– Токарные станки с ЧПУ: заготовка вращается, а неподвижный режущий инструмент формирует ее профиль.
– Фрезерные станки с ЧПУ: В основном используются для обработки более мягких материалов, таких как дерево, пластик и алюминий.
– Лазерные, водоструйные и плазменные резаки: Используют различные источники энергии для резки материалов без физического контакта.
– EDM (электроэрозионная обработка): Использует электрические искры для эрозии материала. Она подходит для обработки очень твердых металлов или сложных деталей пресс-форм.
– Гибридные станки с ЧПУ: Сочетают субтрактивные (резка) и аддитивные (3D-печать) технологии на одной платформе.
Коды программирования
– G-код (геометрический код): Управляет движением инструмента, например, G00 для быстрых перемещений и G01 для линейной резки.
– M-код (Miscellaneous Code): Управляет такими функциями станка, как включение/выключение шпинделя (M03), активация СОЖ (M08) и смена инструмента (M06).
– Консервированные циклы: Запрограммированные последовательности, используемые для повторяющихся операций, таких как сверление или нарезание резьбы.
Преимущества ЧПУ
Обработка с ЧПУ дает революционные преимущества в плане точности, автоматизации и масштабируемости производства. Ниже приведены наиболее значимые преимущества с учетом технической глубины и отраслевой значимости:
1. Исключительная точность
Станки с ЧПУ позволяют достичь допусков на размеры до ±0,001 мм. Это имеет решающее значение для аэрокосмической, медицинской и оптической промышленности, где даже малейшая ошибка может привести к поломке.
2. Непревзойденная повторяемость
Программы можно повторно использовать для производства идентичных деталей, что обеспечивает высокую повторяемость, что особенно важно при сертификации ISO и массовом производстве.
3. Возможность обработки сложных геометрических форм
Многоосевые системы ЧПУ могут обрабатывать подрезы, сложные кривые и нелинейные поверхности, что делает их идеальными для производства крыльчаток для аэрокосмической промышленности, ортопедических имплантатов и пресс-форм.
4. Высокоскоростное производство и эффективность
Станки с ЧПУ работают на высоких оборотах, оснащены автоматическими устройствами смены инструмента и поддерживают беспросветное производство, что повышает производительность и снижает трудозатраты.
5. Гибкость и быстрая переналадка
Новые детали требуют лишь обновления программного обеспечения и незначительных изменений в оснастке, что делает станки с ЧПУ идеальным решением для быстрого создания прототипов и производства на заказ.
6. Повышенная безопасность для операторов
Операторы ограждены от движущихся частей и зон резания кожухами, блокировками и удаленными интерфейсами, что снижает риск несчастных случаев.
7. Снижение отходов материалов и энергопотребления
Точность снижает количество брака, а программное обеспечение для моделирования оптимизирует траектории и раскрой для повышения устойчивости.
8. Цифровая интеграция и интеллектуальное производство
Производители могут интегрировать станки с ЧПУ с системами ERP, MES и IoT для отслеживания в реальном времени, предиктивного обслуживания и производственной аналитики.
9. Снижение затрат на рабочую силу
Один обученный оператор может управлять несколькими станками одновременно, что значительно снижает эксплуатационные расходы.
10. Масштабируемость
ЧПУ позволяет создавать все – от единичных прототипов до крупносерийного производства, используя при этом одни и те же основные процессы и установки.
Применение в различных отраслях промышленности

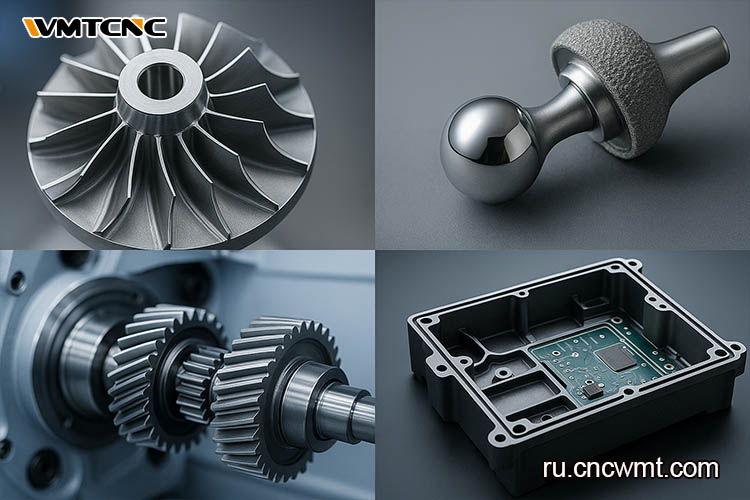

Обработка на станках с ЧПУ является краеугольной технологией во многих высокотехнологичных и промышленных отраслях.
– Аэрокосмическая промышленность: С ее помощью изготавливаются критически важные детали, такие как лопатки турбин, структурные кронштейны и сложные корпуса.
– Автомобильная промышленность: Используется для изготовления блоков цилиндров, коробок передач, карданных валов и нестандартных деталей пресс-форм.
– Медицина: позволяет с высокой точностью изготавливать имплантаты, хирургические инструменты и зубные протезы.
– Электроника: Производство корпусов, разъемов, теплоотводов и радиочастотных экранов.
– Энергетика и судостроение: На станках с ЧПУ создаются компоненты турбин, корпуса регулирующих клапанов, насосы, крыльчатки и подводные корпуса.
– Потребительские товары и архитектура: Используются для изготовления элитной мебели, вывесок и панелей на заказ.
– Производство инструментов и штампов: ЧПУ играет решающую роль в создании форм для литья под давлением и штампов для штамповки.
Будущие тенденции в области ЧПУ
Эволюция технологии ЧПУ (компьютерного числового управления) еще далека от завершения. По мере того как мировой производственный сектор переходит к автоматизации, устойчивости и цифровой интеграции, технология ЧПУ находится в авангарде этих преобразований. Следующие тенденции показывают, куда движется технология ЧПУ и чего производители могут ожидать в ближайшие годы.
1. Искусственный интеллект (ИИ) и машинное обучение
ИИ преобразует обработку на станках с ЧПУ, превращая реактивные системы в прогнозирующие экосистемы. Алгоритмы машинного обучения теперь обучаются на исторических данных обработки, чтобы:
– Оптимизировать траектории движения инструмента для повышения скорости и точности.
– Прогнозировать износ инструмента до его выхода из строя.
– Автоматически регулировать подачу и скорость на основе обратной связи с материалом.
– Улучшение контроля качества за счет обнаружения ошибок в режиме реального времени и принятия корректирующих мер.
Интегрированные в ИИ контроллеры ЧПУ обеспечивают “самоосознание” станков, которые адаптируются в режиме реального времени, что позволяет сократить время простоя и повысить стабильность работы.
2. Технология цифрового двойника
Цифровые модели-близнецы воспроизводят реальные станки с ЧПУ и целые производственные линии в виртуальной среде. Преимущества включают:
– Моделирование производства деталей без риска повреждения материала или станка.
– Предварительное тестирование новой оснастки и сокращение количества проб и ошибок в цеху.
– Они также обеспечивают обратную связь в реальном времени между физическими станками и их цифровыми аналогами.
Эти усовершенствования ведут к созданию более интеллектуального и прогнозируемого производственного процесса.
3. Промышленный Интернет вещей (IIoT)
Станки с ЧПУ становятся полностью интегрированными в сетевые “умные” фабрики. Благодаря возможности подключения к IIoT:
– Станки могут взаимодействовать друг с другом и с системами MES/ERP.
– Возможен мониторинг температуры, вибрации, скорости вращения шпинделя и энергопотребления в режиме реального времени.
– Предиктивное обслуживание позволяет снизить риск неожиданных поломок.
– Удаленная диагностика и обновление программного обеспечения могут осуществляться без остановки производства.
4. Гибридное производство (субтрактивное + аддитивное)
Производители интегрируют современные станки с ЧПУ с возможностями аддитивного производства, такими как лазерное осаждение металла или 3D-печатные головки. Такой гибридный подход позволяет:
– Производство деталей, близких по форме к сетке, с использованием аддитивных методов.
– Окончательная обработка поверхности или настройка допусков с помощью субтрактивных процессов с ЧПУ.
– Он также позволяет значительно экономить материалы и создавать детали более сложной геометрии.
Такие отрасли, как аэрокосмическая и медицинская, особенно выигрывают от применения этого двойного технологического процесса.
5. Повышение уровня автоматизации с помощью робототехники
Роботизированные руки все чаще используются в паре со станками с ЧПУ для:
– автоматизированной загрузки и выгрузки заготовок.
– смены инструмента и контроля деталей.
– Полностью автономные производственные цеха или производство “без света” (работа без присмотра ночью или в выходные).
Такие системы снижают зависимость от рабочей силы и значительно повышают производительность.
6. Развитие программного обеспечения CAM
Программное обеспечение CAM нового поколения включает в себя:
– Автоматическое распознавание элементов.
– Генерация траектории инструмента с помощью искусственного интеллекта.
– Интеграция с облачными платформами для удаленного программирования и обмена данными.
– Совместная работа конструкторских и производственных групп в режиме реального времени.
Эти функции значительно сокращают время перехода от проектирования к производству.
7. Зеленое ЧПУ: на пути к устойчивому производству
Обработка с ЧПУ движется в сторону более экологичных операций:
– Использование биоразлагаемых или минимальных количеств смазочных материалов (MQL).
– Улучшенное управление стружкой и рециркуляция охлаждающей жидкости.
– Более энергоэффективные приводы и двигатели.
Также больше внимания уделяется проектированию деталей с минимальными отходами материала за счет вложенности и оптимизации.
8. AR/VR для обучения и моделирования
– Виртуальная реальность (VR) и дополненная реальность (AR) меняют методы обучения операторов.
– Станочные симуляторы на основе VR предлагают безрисковое обучение с погружением в процесс.
– AR-накладки на панели станков или очки помогают в настройке и обслуживании инструментов и обеспечивают оповещения в режиме реального времени.
Эти технологии сокращают время обучения и повышают безопасность и уверенность оператора.
9. Расширение многоосевой и микрообработки
По мере роста спроса на миниатюрные компоненты (например, для использования в медицинских приборах или носимых устройствах) растет значение микрообработки с ЧПУ. Будущие платформы ЧПУ будут:
– Поддерживать обработку деталей размером меньше песчинки.
– Интегрировать многоосевые возможности для обработки более узких углов и более сложных геометрических форм.
– Поддерживать допуски микронного и субмикронного уровня.
10. Облачные операции с ЧПУ
– Облачные технологии меняют доступ к данным, безопасность и масштабируемость.
– Программы ЧПУ можно хранить, контролировать их версии и получать к ним удаленный доступ.
– Аналитика использования станков может быть централизована на всех предприятиях.
– Графики технического обслуживания, библиотеки инструментов и таблицы настроек могут передаваться по всему миру в режиме реального времени.
Заключение о тенденциях
Будущее ЧПУ – это более подключенные, интеллектуальные и автономные системы. Производители, внедряющие эти инновации, получат следующие преимущества:
– Ускоренное время выхода на рынок.
– Снижение производственных затрат.
– Более гибкие и гибкие цепочки поставок.
– Более высокое качество и возможность отслеживания.
Независимо от того, являетесь ли вы небольшой мастерской или глобальным OEM-производителем, внедрение этих тенденций в области ЧПУ необходимо для сохранения конкурентоспособности в Индустрии 4.0 и в будущем.
Заключение
Технология ЧПУ изменила способы проектирования и производства продукции – от промышленного оборудования и медицинских имплантатов до аэрокосмических компонентов. Обеспечивая точность, последовательность и эффективность благодаря компьютерному управлению, технология ЧПУ является основой современного производства.
Если вам требуется быстрое создание прототипов, массовое производство или изготовление деталей на заказ, технология ЧПУ предлагает беспрецедентные возможности.
Готовы ли вы изучить технологию ЧПУ для своего следующего проекта? Окунитесь в мир возможного и позвольте цифровой обработке вывести качество и скорость производства на новый уровень.
