Введение в электроэрозионную резку проволокой
T Отрасль точного машиностроения претерпела революцию благодаря электроэрозионной резке (EDM). Электроэрозионная резка проволокой удаляет материал с помощью контролируемых электрических разрядов, в отличие от традиционных методов обработки, которые зависят от прямого контакта между инструментом и заготовкой. Для резки проводящих материалов сложной формы используется тонкая проволока, обычно из латуни, которая непрерывно наматывается на катушку и погружается в деионизированную воду. Это позволяет производителям достигать беспрецедентной точности и качества поверхности даже при обработке самых прочных металлов, не вызывая механического напряжения или износа инструмента.

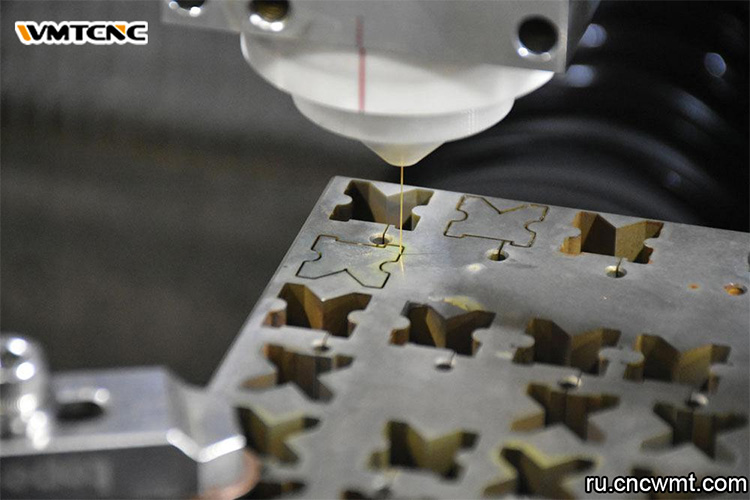

Как работает электроэрозионная резку проволокой

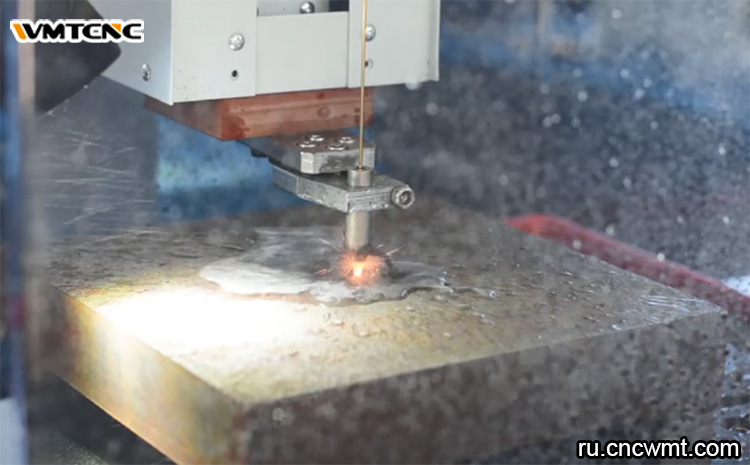

Электротермическая энергия является основой работы электроэрозионной резки проволокой. Искры возникают в небольшом пространстве, созданном тонкой проводящей проволокой, действующей как электрод, когда напряжение подается на проволоку и заготовку. Локальный материал плавится и испаряется под воздействием экстремального тепла, производимого этими искрами. Помимо удаления расплавленных остатков, деионизированная вода также стабилизирует искровой промежуток и предотвращает перегрев системы.
Резка EDM устраняет остаточные напряжения и сохраняет механическую целостность заготовки, поскольку режущая проволока никогда не соприкасается с материалом. Этот процесс имеет решающее значение для инструментального производства, автомобильной, медицинской и аэрокосмической промышленности, поскольку позволяет резать сложные профили с высокой степенью точности.

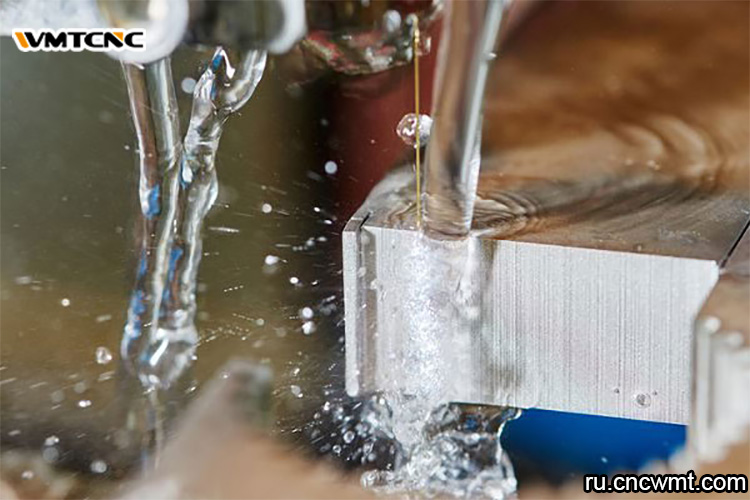

Важность соотношения вода/эмульсия
Добавьте воду, предпочтительно очищенную, в соотношении примерно 1:40. Для небольших охлаждающих баков смешайте половину ведра эмульгирующей пасты с водой; для более крупных баков смешайте полное ведро с водой. Чтобы растворить эмульгирующую пасту, сначала можно смешать ее с небольшим количеством воды в другом ведре. Затем перелейте смесь в охлаждающий бак и добавьте еще воды.

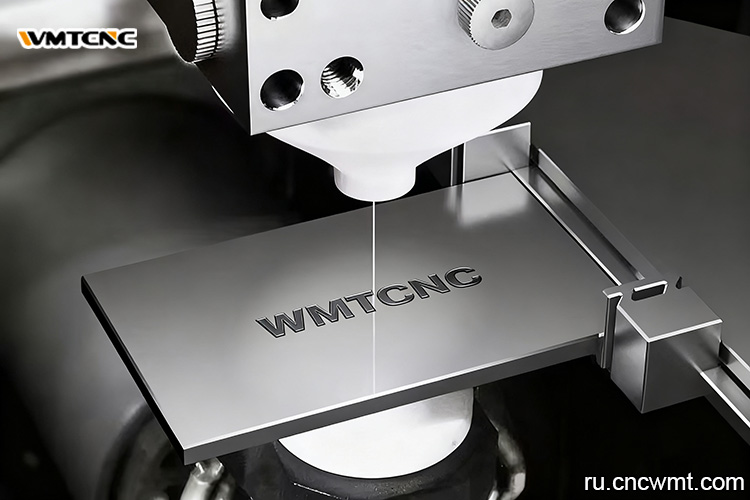

Выбор правильной толщины проволоки для электроэрозионной обработки
Выбор толщины проволоки EDM имеет важное значение для достижения баланса между экономической эффективностью, скоростью резки и точностью. Наиболее популярные диаметры находятся в диапазоне от 0,1 до 0,3 мм, причем 0,25 мм является типичным вариантом для большинства применений.
Факторы, влияющие на выбор проволоки
Толщина материала: для более толстых заготовок требуются более толстые проволоки, чтобы обеспечить стабильность.
Требования к точности: более тонкие проволоки обеспечивают более строгий контроль пропила и более высокую точность.
Скорость резания: более толстая проволока может выдерживать более высокую мощность, что увеличивает скорость, но ухудшает деталировку.
Экономические и производственные соображения
Экономическая эффективность: Тонкая проволока дорогая в пересчете на метр и чаще ломается, что повышает затраты.
Черновая обработка против чистовой: Более толстая проволока идеально подходит для черновой резки, а более тонкая проволока превосходно подходит для чистовой обработки.
Сокращение времени простоя: стабильный выбор проволоки снижает количество обрывов, тем самым минимизируя время простоя станка.
Преимущества и недостатки электроэрозионной резку проволокой
Основные преимущества
Непревзойденная точность: достигает допусков до ±0,0001 дюйма.
Универсальность: режет любые проводящие материалы — мягкие металлы, твердые сплавы или хрупкий графит.
Отсутствие механических нагрузок: исключает износ и деформацию инструмента, поскольку нет контакта.
Превосходная обработка поверхности: оставляет гладкие поверхности, требующие минимальной или нулевой последующей обработки.
Ограничения
Только проводящие материалы: непроводящие материалы не могут быть обработаны.
Низкая скорость резания: скорость удаления материала ниже по сравнению с фрезерованием или токарной обработкой.
Переплавленный слой: некоторые детали могут потребовать полировки для удаления зоны термического воздействия.
Расход проволоки: каждая проволока используется только один раз, что увеличивает расходы на расходные материалы.
Применение проволочной электроэрозионной обработки в различных отраслях
Проволочная электроэрозионная обработка незаменима в отраслях, где прецизионность имеет первостепенное значение.

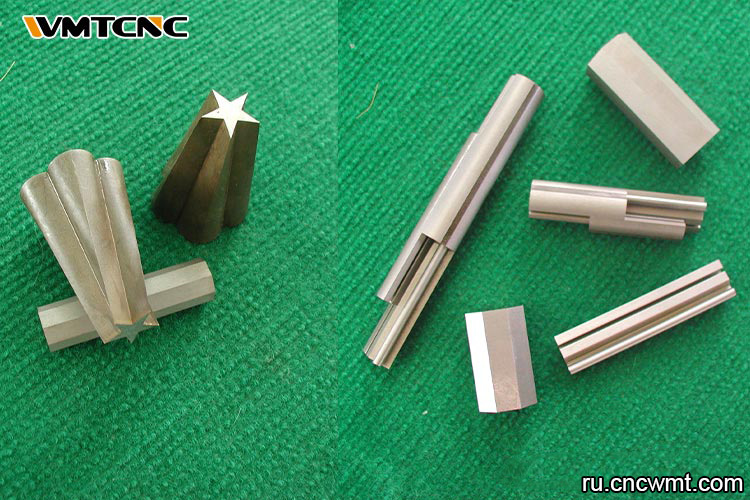

Производство инструментов и штампов: резка закаленных сталей для пуансонов, штампов и форм.
Аэрокосмическая промышленность: производство сложных компонентов турбин с жесткими допусками.
Медицинское оборудование: изготовление хирургических инструментов и имплантатов из титана или нержавеющей стали.
Автомобилестроение: прецизионные детали зубчатых колес и сложные форсунки инжекторов.
Электроника: микрокомпоненты, требующие обработки без заусенцев.
Лучшие практики для оптимизации производительности
Для обеспечения максимальной эффективности и качества электроэрозионной резки проволокой:
Постоянно поддерживайте чистоту диэлектрической жидкости.
Регулярно проверяйте и регулируйте натяжение проволоки.
Используйте правильные настройки мощности в зависимости от материала и толщины.
Следите за исправностью оборудования, чтобы избежать незапланированных простоев.
Контролируйте скорость подачи проволоки, чтобы предотвратить ее обрыв.
Сравнительная таблица: электроэрозионная резку проволокой и традиционная обработка
| Аспект | Электроэрозионная резка проволокой | Традиционная обработка |
| Контакт с заготовкой | Нет (бесконтактная, искровая эрозия) | Да (взаимодействие режущего инструмента) |
| Возможности по материалам | Любой проводящий материал | В основном ограничивается износом инструмента |
| Точность | ±0,0001 дюйма | ±0,001–0,01 дюйма |
| Износ инструмента | Нет (проволока выбрасывается после использования) | Значительное с течением времени |
| Скорость резания | Более низкая | Более высокая |
| Сложность форм | Возможны сложные профили | Ограничена геометрией инструмента |
Вывод
Во всех отраслях промышленности электроэрозионная обработка проволокой по-прежнему остается одним из лучших способов достижения сверхточной обработки. Каждый параметр влияет на точность, эффективность и стоимость, от знания идеального соотношения эмульсии 1:40 до выбора подходящей толщины проволоки. Несмотря на то, что этот процесс медленнее, чем традиционная обработка, его особые преимущества — высокая точность, бесконтактная резка и универсальность — делают его незаменимым в сложных применениях.
