Как отремонтировать станка с ЧПУ?

Введение: Почему важно ремонтировать станка с ЧПУ?

Станка с ЧПУ являются основным оборудованием современного производства. Они обладают такими преимуществами, как высокая точность и эффективность, но, как и любое механическое оборудование, после длительного использования могут выходить из строя. Даже при строгом соблюдении графика технического обслуживания некоторые проблемы невозможно полностью избежать.

Если неисправность возникла и не была своевременно устранена, это может привести к простоям оборудования, срыву производственного графика и даже к значительным экономическим потерям. Поэтому освоение систематических методов технического обслуживания имеет решающее значение как для операторов, так и для персонала по техническому обслуживанию.

Шаг 1: Подготовка к обеспечению безопасности и предварительная диагностика

Перед выполнением технического обслуживания обеспечьте безопасность:

Отключите источник питания и заблокируйте его с помощью бирки (LOTO), чтобы предотвратить случайное включение;

Сбросьте остаточную энергию, такую как пневматическое или гидравлическое давление;

Наденьте средства индивидуальной защиты, включая защитные очки, изолированные перчатки, защитную обувь и т. д.

Затем выполните предварительную диагностику:

Запишите коды аварийных сигналов, ненормальные шумы, ошибки обработки и т. д.;

Спросите оператора: каковы были условия эксплуатации до возникновения неисправности? Было ли это внезапное прерывание или состояние постепенно ухудшалось?

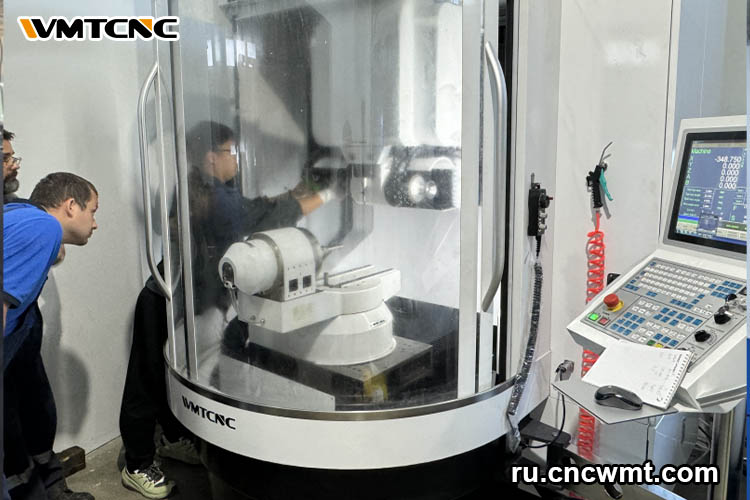

Шаг 2: Распространенные типы неисправностей и методы устранения неисправностей

1. Механические неисправности

Симптомы: снижение точности обработки, ненормальный шум от шпинделя и плавное движение.

Устранение неисправностей:

Проверьте, не недостаточно ли смазки на ходовом винте и направляющих, и не заблокированы ли они посторонними предметами;

Проверьте, не ослаблена ли муфта;

Вручную поверните шпиндель, чтобы определить, нет ли износа или заклинивания подшипника.

2. Электрические неисправности

Симптомы: двигатель не вращается, сигнализация привода, вал работает неконтролируемо.

Устранение неисправностей:

Проверьте напряжение питания и проверьте предохранитель или автоматический выключатель;

Проверьте кабельные разъемы, обращая особое внимание на наличие износа или разрыва кабеля внутри цепи тяги;

Обратитесь к руководству, чтобы найти проблему на основе кода сигнализации, отображаемого на приводе.

3. Неисправности, связанные с программным обеспечением и управлением

Симптомы: программа не запускается, ошибка обработки пути, система управления зависает.

Устранение неисправностей:

Перезапустите контроллер и компьютер;

Проверьте интерфейс передачи данных (USB, сетевой кабель);

Убедитесь, что G-код не содержит синтаксических или логических ошибок.

Шаг 3: Ремонт и тестирование станка с ЧПУ

После подтверждения проблемы приступайте к процессу ремонта:

Замена деталей: таких как подшипники, предохранители, кабели и т. д. Используйте только сертифицированные запасные части.

Регулировка и калибровка: затяните ослабленные детали, добавьте смазку и отрегулируйте зазор ходового винта.

Очистка: тщательно очистите направляющие, ходовые винты и шпиндель от стружки и остатков масла.

После завершения технического обслуживания:

Сначала выполните тест холостого хода, чтобы убедиться, что все оси движутся плавно и без посторонних шумов.

Затем выполните пробную резку, обработав простую деталь, чтобы убедиться, что точность восстановлена.

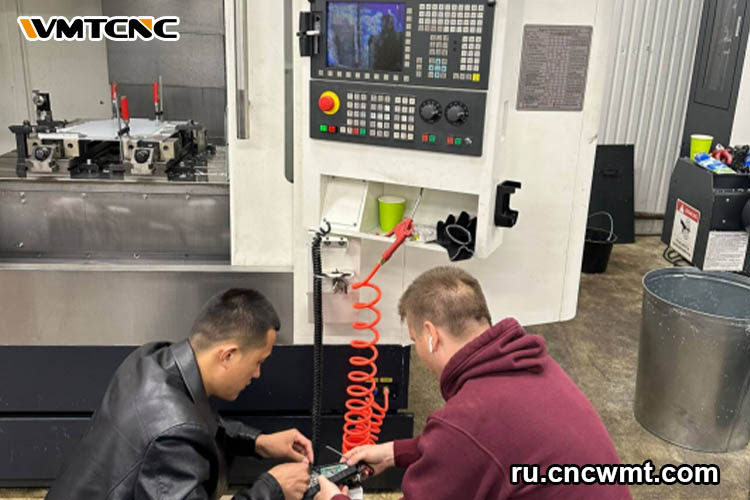

Шаг 4: Регистрация и отчет о работе станка с ЧПУ

После завершения технического обслуживания необходимо подробно зафиксировать следующую информацию:

Причина неисправности и этапы ремонта;

Модель и количество замененных деталей;

Результаты калибровки и пробной резки.

Эта информация не только полезна для последующего технического обслуживания, но и служит важной документацией для обеспечения соответствия и управления качеством.

Распространенные проблемы при ремонте станков с ЧПУ

Проблемы с шпинделем: износ подшипников, чрезмерный биение или перегрев.

Вопросы, связанные с ходовым винтом: износ или загрязнения, вызывающие чрезмерный зазор, что влияет на точность.

Проблемы с сервомотором: отказ датчика или повреждение драйвера.

Проблемы с устройством смены инструмента: неисправность датчика или механическое смещение, приводящее к сбою смены инструмента.

Справочная информация о стоимости ремонта станков с ЧПУ

Стоимость ремонта сильно варьируется в зависимости от типа неисправности. Ниже приведена справочная информация для типичных ситуаций:

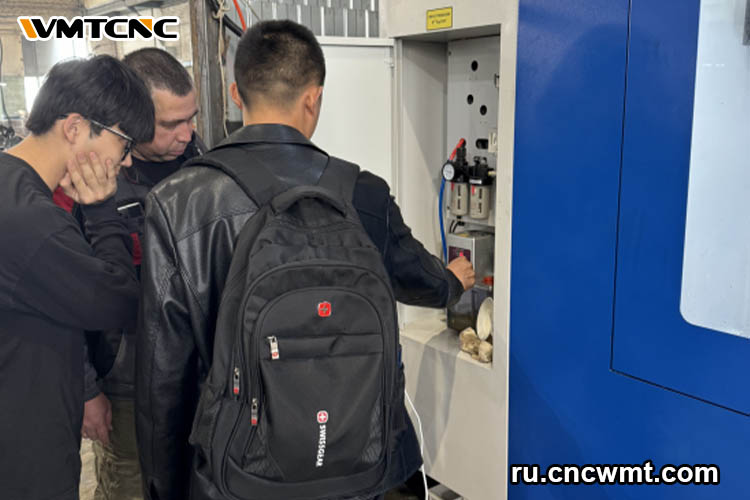

Когда следует обращаться за профессиональной помощью?

Не все проблемы поддаются самостоятельному решению. Немедленно обратитесь к профессиональному инженеру, если возникнет любая из следующих ситуаций:

Повреждение основных компонентов, таких как материнская плата управления или сервопривод;

Калибровка с использованием прецизионного оборудования, такого как лазерный интерферометр или шариковый стержень;

Невозможность найти первопричину неисправности после нескольких попыток устранения неисправности.

Вывод: профилактика лучше, чем ремонт

Успешное техническое обслуживание станков с ЧПУ зависит от тщательного наблюдения, систематического устранения неисправностей и безопасной эксплуатации. Однако наиболее экономически эффективным методом является профилактика:

Производите ежедневную очистку станка и проверяйте состояние смазки;

Проверяйте кабели, охлаждающую жидкость и зажимные устройства еженедельно;

Затягивайте электрические соединения и обновляйте программное обеспечение ежемесячно;

Установив и строго соблюдая план профилактического технического обслуживания, операторы могут не только сократить время простоя, но и продлить срок службы оборудования, обеспечив стабильность производства и экономическую эффективность.
