Большинство взглядов притягивает вращающийся патрон и острые режущие инструменты. Однако тихий чемпион по точности размеров скрывается в дальнем конце станка. Это задняя бабка. Прочитайте это краткое руководство, содержащее практическую информацию, необходимую для повседневной обработки.
Что такое задняя бабка?

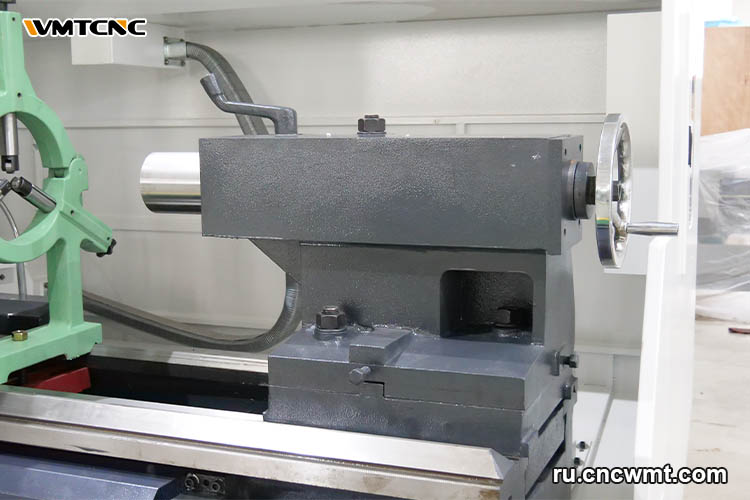

Задняя бабка — это подвижная часть, расположенная напротив передней бабки.
Ее пиноль (или цилиндр) продвигает заостренный центр — или иногда режущий инструмент — в свободный конец заготовки. Толчок по той же оси, что и шпиндель, предотвращает прогибание, колебания или изгиб длинных стержней.

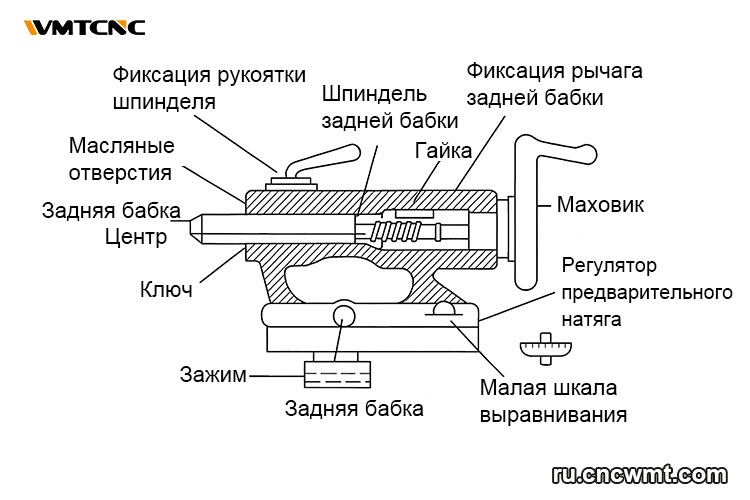

Основные компоненты задняя бабка
Основание: чугунный корпус, скользящий по направляющим.
Зажим: рычаг, кулачок или гидравлический поршень, фиксирующий основание в нужном положении.
Цанговый патрон: закаленная втулка, перемещающая центр.
Центр: статическая или подвижная точка крепления.
Крошечные винты смещения: крошечные винты, используемые для токарной обработки конусностей.
Регулятор предварительного натяга: микрометрический циферблат или гидравлический контур, устанавливающий усилие.
Основные типы задних бабок
1. Ручная задняя бабка — продвижение с помощью маховика; низкая стоимость и простота обслуживания.
2. Программируемая задняя бабка: пиноль с сервоприводом и датчики силы для линий с ЧПУ.
3. Задняя бабка с гидравлическим приводом: обеспечивает стабильное регулируемое давление с помощью масляного цилиндра.
4. Выдвижная задняя бабка: пиноль автоматически отводится назад для сокращения времени простоя.
Почему задняя бабка на токарном станке имеет значение
Предотвращает отклонение: противодействует давлению инструмента, обеспечивая равномерный диаметр.
Уменьшает вибрацию: дополнительная опора гасит вибрацию, обеспечивая более гладкую поверхность.
Повышает безопасность: закрепленный заготовка с меньшей вероятностью выскочит или выбросит инструмент.
Обеспечение тяги: позволяет сверлить, развертывать или нарезать резьбу в прямых отверстиях без сверлильного станка.
Предотвращение отклонения на токарном станке
Представьте, что вы держите удочку за один конец, а кто-то нажимает на другой конец — она изгибается. То же самое происходит с длинным металлическим стержнем под режущей нагрузкой. Центр задней бабки обеспечивает равную и противоположную силу, чтобы деталь оставалась прямой.
Использование задняя бабка для сверления и нарезания резьбы
Замените живой центр на патрон с конусом Морзе. Или замените его на держатель метчика. Зафиксируйте основание. Подавайте с помощью ручного конического колеса. Или используйте код ЧПУ. Выравнивание происходит автоматически, поскольку инструмент устанавливается непосредственно на ось станка.
Правило соотношения длины и диаметра для использования задняя бабка
| Соотношение L : D | Действие задней бабки | Почему это важно |
|---|---|---|
| < 3 : 1 | Не требуется | Деталь достаточно жёсткая — не прогибается. |
| 3 : 1 – 10 : 1 | Рекомендуется | Ранний прогиб, поддержка снижает вибрации и биение. |
| > 10 : 1 | Задняя бабка + люнет | Риск сильного изгиба — нужна двойная опора для стабильной работы. |
Процедура быстрой регулировки задняя бабка токарного станка
1. Очистите станину от стружки.
2. Установите заднюю бабку близко к заготовке.
3. Аккуратно закрепите основание — не ударяйте молотком.
4. Продвиньте пиноль. Доведите ее до центрального отверстия.
5. Установите предварительное натяжение: добавьте 0,05–0,10 мм дополнительного хода маховика.
6. Проверьте выравнивание с помощью индикатора часового типа и поддерживайте биение в пределах 0,02 мм.
7. Регулируйте винты смещения только при необходимости, затем проверьте еще раз.
Распространенные проблемы с задней бабкой и быстрые способы их устранения
| Симптом | Возможная причина | Быстрое решение |
|---|---|---|
| Конусная деталь | Задняя бабка сбита по оси | Проверь соосность, подрегулируй винты. |
| Сгоревшая центр. лунка | Сухой неподвижный центр | Смазать или заменить на вращающийся центр. |
| Следы биения, вибрации | Недостаточная нагрузка на пиноль | Увеличь усилие подачи или снизь обороты шпинделя. |
| Сверло уводит заднюю бабку | Не зафиксирована база | Зажми зажим перед началом подачи. |
| Пиноль застряла | Стружка внутри втулки | Почисть и смажь резьбу пиноли. |
Простое обслуживание задней бабки
Еженедельно протирайте пиноль и коническое отверстие.
Для смазки резьбы пиноли используйте легкое шпиндельное масло, а не смазку.
Удалите заусенцы на направляющих основания.
Ежемесячно проверяйте зажимной кулачок. Отрегулируйте его, если ход рычага изменился.
Во избежание вмятин храните центры в стойке.
Десяти минут в неделю, потраченных на профилактику, могут отсрочить дорогостоящий ремонт. Это может отсрочить ремонт на годы.
Заключительные мысли о важности задняя бабка
Токарный станок без задней бабки может вращаться, но не может гарантировать, что обработка длинных деталей будет прямой, без колебаний и безопасной. Включайте (приводите в движение) заднюю бабку (часть токарного станка, к которой крепится заготовка), когда это необходимо в зависимости от соотношения длины и диаметра. Убедитесь, что она правильно выровнена, и поддерживайте ее в хорошем состоянии, регулярно проводя техническое обслуживание. Относитесь к этому «тихому партнеру» с уважением, и он отплатит вам большей точностью, долговечностью и меньшим количеством производственных проблем.
