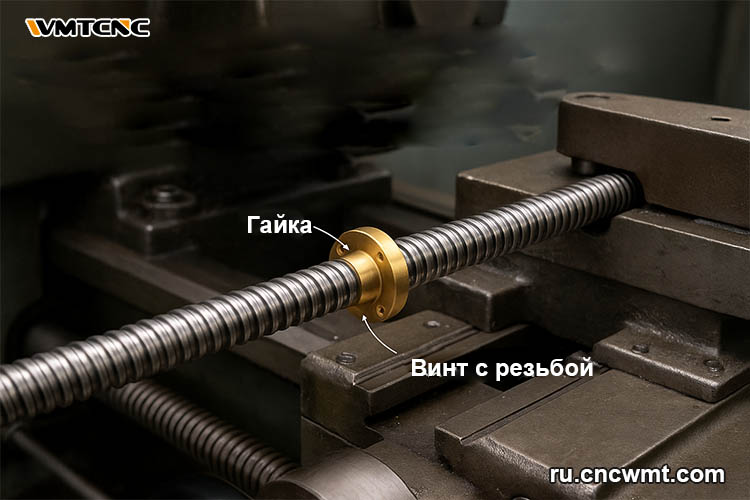

Как работает винт подачи?
Винт подачи — это длинный стержень с резьбой. Каретка на токарном станке имеет тот же размер, что и гайка, поэтому при вращении стержня каретка скользит вдоль него. Гайка и винт плотно прилегают друг к другу, почти как при закручивании крышки банки. При остановке двигателя каретка обычно остается на месте, потому что детали «захватывают» друг друга.

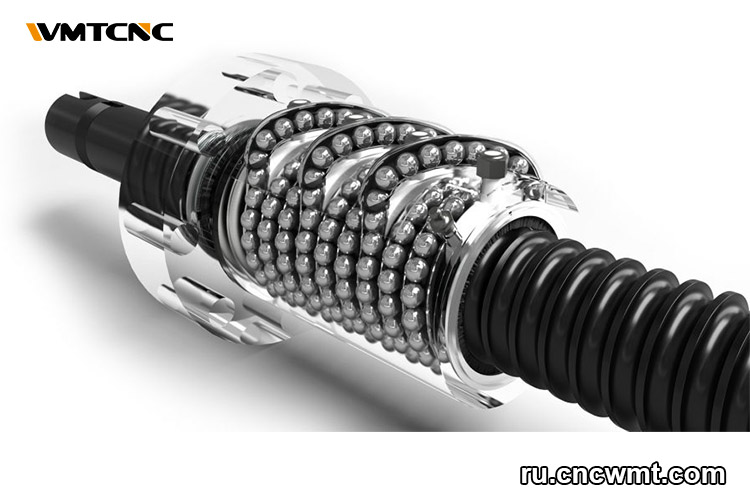

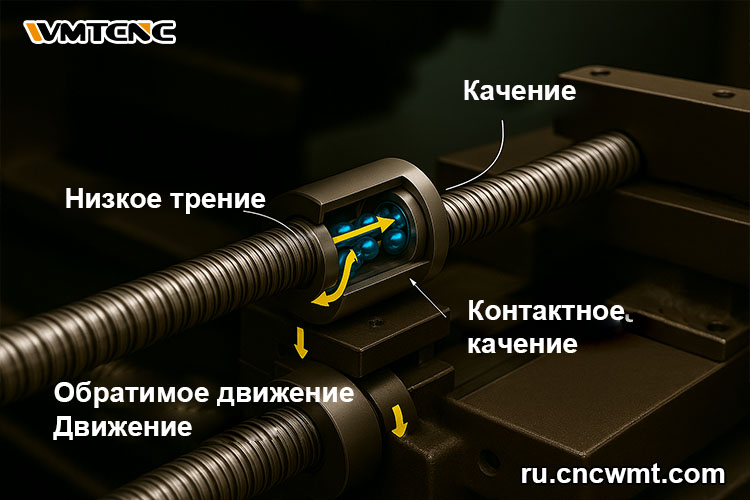

Как работает шарико-винтовая передача?
Шарико-винтовая передача снаружи выглядит одинаково, но внутри нее находится множество маленьких стальных шариков, катящихся по изогнутым дорожкам. Качение снижает трение, поэтому каретка движется быстрее и с меньшими усилиями. Гайка может двигаться назад, поскольку она может свободно вращаться. Это было бы невозможно, если бы система управления не удерживала ее или не был установлен тормоз.
Основные отличия винта и Шарико-винтовая передачи
Трение и мощность
Винт с шариковым ходом: Скольжение металла по металлу может снизить мощность двигателя на 40–70 % из-за потери тепла.
Шарико-винтовая передача: Катящиеся шарики теряют очень мало энергии (5–10 %). Двигатель может быть меньше или работать с более высокой скоростью.
Скорость в повседневном использовании
Винт подачи: Вы будете довольны медленной или средней скоростью подачи, которая отлично подходит для ручной резки или хобби.
Шариковый винт: Он может выдерживать быстрые движения на токарных станках с ЧПУ, при этом некоторые станки работают со скоростью 5 метров в минуту и более.
Удержание положения при остановке питания
Винт подачи: Встроенный «захват» предотвращает скольжение инструмента и облегчает работу на вертикальных станках.
Шарико-винтовая передача: она должна иметь тормоз, иначе может произойти обратный ход.
Точность и износ
Винт подачи: вначале зазор составляет от 0,05 до 0,10 миллиметра, но с износом он увеличивается. Подходит для общего точения.
Шарико-винтовая передача: заводская настройка снижает зазор почти до нуля и поддерживает его на низком уровне в течение многих лет. Идеально подходит для случаев, когда требуются очень точные измерения и очень гладкая поверхность.
Первоначальные и текущие затраты
Винт с шаговым шагом: цена низкая, запасные гайки стоят недорого. Большая мощность и более частая регулировка означают более высокие эксплуатационные расходы.
Шариковый винт: в три раза дороже, но экономит энергию, сокращает время цикла и дольше сохраняет точность.
Основные отличия винт подачи и шарико-шайбового винта
Простые советы по уходу
Просто следите за тем, чтобы на винте не было сколов. После каждого использования очищайте его щеткой или пылесосом.
Смазывайте в соответствии с графиком. Для ходового винта используйте легкое масло, а для шарико-винтового — смазку или масляный туман.
Проверяйте, нет ли новых шумов или затруднений в работе. Они предупреждают о серьезных повреждениях.
Защищайте поверхность чехлами, если вы режете материалы, которые могут вызвать истирание. Песок сокращает срок службы любого винта.
Заключительные замечания
Винт с шаговым редуктором — отличный выбор для токарного станка, поскольку он недорог, прочен и автоматически блокируется. Шарико-винтовая пара — это быстрый и эффективный спортивный автомобиль. Она быстрая и точная, но более требовательна и дорогая. Выберите подходящий тип винта для вашей работы, регулярно очищайте его и смазывайте маслом, и вы всегда будете получать отличные результаты.
