Фрезерные станки с ЧПУ (числовым программным управлением) находятся на переднем крае современного производства, предлагая беспрецедентную точность и эффективность. В этом руководстве представлено подробное описание фрезерных станков с ЧПУ с акцентом на их работу, а также рассмотрены их типы, области применения, преимущества и критерии выбора. К концу этой статьи вы получите четкое представление о том, как эффективно и безопасно работать с этими станками.
1. Что такое фрезерный станок с ЧПУ?

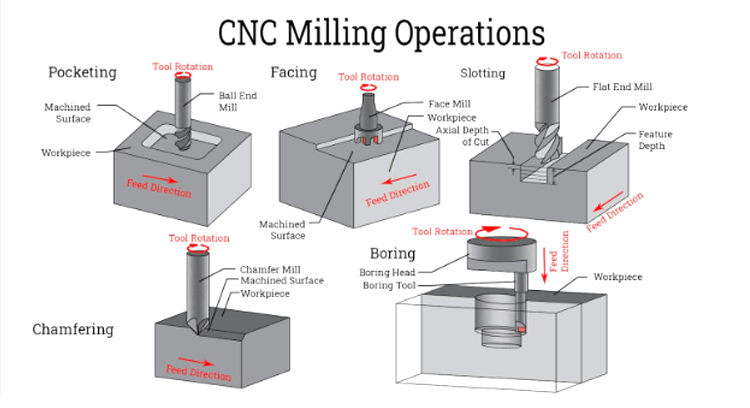

Фрезерный станок с ЧПУ — это сложное устройство с компьютерным управлением, предназначенное для обработки материалов путем удаления лишнего материала с помощью вращающихся режущих инструментов. Кроме того, эти станки следуют заранее запрограммированным инструкциям для достижения высокой точности и повторяемости, что делает их незаменимыми для отраслей, требующих изготовления детальных и точных компонентов.

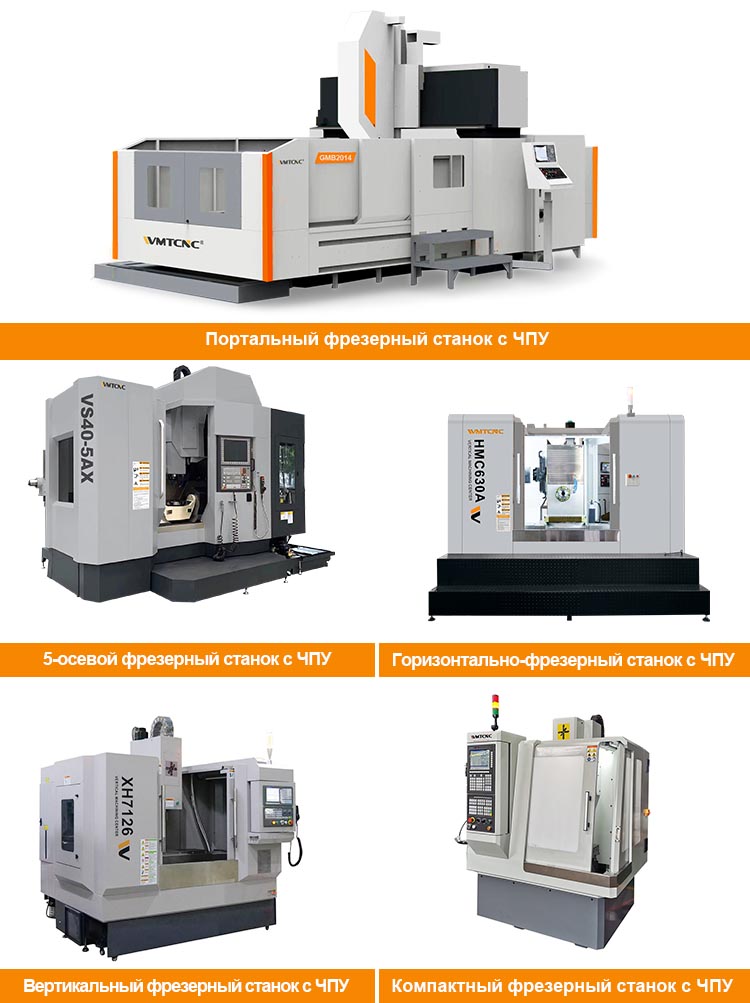

2. Типы Фрезерные станки с ЧПУ
Фрезерные станки с ЧПУ классифицируются по их конфигурации и функциональности:
Портальный фрезерный станок:
Благодаря большой мостообразной конструкции он идеально подходит для обработки негабаритных деталей в судостроении и строительстве.
5-осевой фрезерный станок:
Этот станок позволяет одновременно перемещаться по пяти осям. В результате он широко используется для создания сложных геометрических форм в аэрокосмической и медицинской промышленности.
Горизонтальный фрезерный станок:
Здесь шпиндель расположен горизонтально. Таким образом, он идеально подходит для обработки больших заготовок и тяжелых операций.
Вертикальный фрезерный станок:
Шпиндель ориентирован вертикально. Следовательно, эта конструкция подходит для задач, требующих видимости и точности, таких как сверление и прорезание пазов.
Компактный фрезерный станок:
Эти небольшие станки предназначены для легких операций и часто используются в прототипировании и мелкосерийном производстве.
3. Применение Фрезерные станки с ЧПУ
Фрезерные станки с ЧПУ используются в различных отраслях благодаря своей универсальности. Например:
Аэрокосмическая промышленность:
Они используются в производстве лопаток турбин, деталей двигателей и конструкционных компонентов.
Автомобилестроение:
Они производят формы, прототипы и прецизионные детали.
Медицинское оборудование:
Они играют важную роль в создании имплантатов, хирургических инструментов и протезов.
Электроника:
Они помогают в формировании разъемов, корпусов и печатных плат.

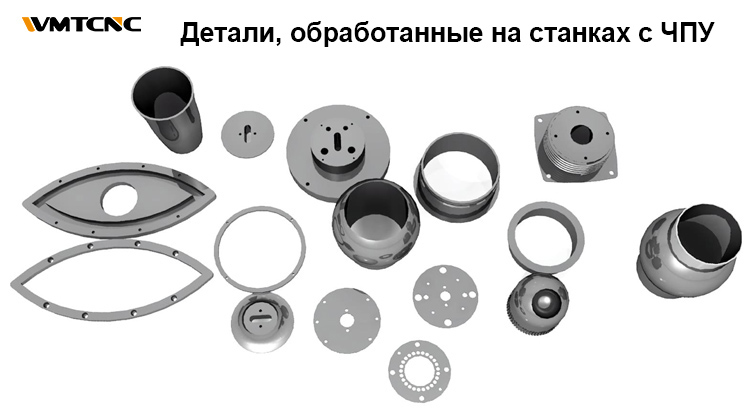

Общее производство:
Они изготавливают нестандартные компоненты, инструменты и детали машин.
4. Как работать с фрезерным станком с ЧПУ?
Для обеспечения эффективной и безопасной работы следуйте этим подробным инструкциям:
Подготовка
Личная безопасность:
Во-первых, всегда носите соответствующее защитное снаряжение, включая очки, перчатки и защитную одежду. Кроме того, избегайте ношения свободной одежды или аксессуаров, которые могут зацепиться за станок.
Проверка станка:
Затем проверьте станок на наличие признаков износа, повреждений или неисправностей. Кроме того, убедитесь, что все компоненты, включая шпиндель и режущие инструменты, чистые и правильно выровнены.
Настройка материала:
Затем выберите подходящий материал для обработки и подготовьте его, очистив и пометив по мере необходимости. Программирование станка
Программное обеспечение CAD/CAM:
Сначала создайте цифровую модель компонента с помощью программного обеспечения автоматизированного проектирования (CAD). Кроме того, используйте программное обеспечение автоматизированного производства (CAM) для генерации траектории инструмента и преобразования ее в G-код.
Проверка G-кода:
Затем смоделируйте программу, чтобы убедиться, что траектория инструмента точна и не содержит ошибок, что сводит к минимуму вероятность ошибок во время обработки.
Загрузка в станок:
Наконец, перенесите программу G-кода в систему управления фрезерным станком с ЧПУ.
Настройка станка
Установка заготовки:
Сначала надежно закрепите заготовку на рабочем столе с помощью зажимов, тисков или приспособлений. Кроме того, убедитесь, что она правильно выровнена по оси станка.
Установка инструмента:
Затем выберите и установите соответствующий режущий инструмент в шпиндель. Также проверьте правильность выравнивания и затяжки инструмента.
Обнуление и смещения:
Наконец, определите начало координат заготовки (нулевую точку), установив координаты X, Y и Z, и установите смещения инструмента с учетом его размеров.
Работа станка
Сухой прогон:
Для начала выполните пробный прогон без удаления материала, чтобы проверить траекторию инструмента и работу станка. Кроме того, обратите внимание на любые несоответствия или неожиданные движения.
Процесс обработки:
Затем запустите операцию обработки, внимательно наблюдая за машиной на предмет неисправностей, таких как износ инструмента, необычные шумы или вибрации.
Регулировки:
Затем при необходимости отрегулируйте скорость подачи, скорость шпинделя и расход охлаждающей жидкости, чтобы оптимизировать производительность и продлить срок службы инструмента.
Окончание работы
Проверка детали:
Сначала проверьте готовую деталь, чтобы убедиться, что она соответствует требованиям к размерам и качеству поверхности, используя измерительные инструменты, такие как штангенциркули, микрометры или координатно-измерительные машины (КИМ).
Очистка станка:
Затем удалите все стружки, мусор или остатки с станка и рабочей зоны и выполните плановые проверки технического обслуживания.
Документация:
Наконец, запишите все наблюдения, настройки или аномалии для использования в будущем.
Меры безопасности
Поскольку работа с фрезерным станком с ЧПУ сопряжена с определенными рисками, всегда соблюдайте следующие меры безопасности:
Соблюдайте рекомендации и инструкции производителя.
Постоянно контролируйте работу и никогда не оставляйте станок без присмотра.
Используйте подходящий инструмент, чтобы все инструменты соответствовали материалу и техническим требованиям.
Обеспечивайте техническое обслуживание станка, проводя регулярные проверки и обслуживание.
5. Преимущества и недостатки Фрезерные станки с ЧПУ
Фрезерные станки с ЧПУ изменили производственную сферу, но они имеют как преимущества, так и недостатки:
Преимущества
Во-первых, фрезерные станки с ЧПУ обеспечивают высокую точность и аккуратность, что гарантирует стабильное качество на протяжении всего производственного цикла. Кроме того, они повышают эффективность за счет сокращения времени производства и трудозатрат, а также обеспечивают круглосуточную работу. Более того, их универсальность позволяет обрабатывать различные материалы, включая металлы, пластмассы и композиты. Таким образом, они могут создавать сложные конструкции и формы, которые трудно или невозможно изготовить с помощью ручной обработки. Наконец, процесс автоматизации помогает сократить количество человеческих ошибок, обеспечивая надежные результаты.
Недостатки
С другой стороны, эти станки требуют высоких начальных инвестиций для покупки и установки. Кроме того, эксплуатационные расходы, такие как техническое обслуживание, обновление программного обеспечения и квалифицированная рабочая сила для программирования, могут значительно увеличиться. Кроме того, хотя автоматизация является эффективной, ей может не хватать гибкости и творческого подхода, которые обеспечивают квалифицированные операторы ручных станков. Более того, фрезерные станки с ЧПУ зависят от электричества, что делает их уязвимыми для отключений или перебоев в подаче электроэнергии.
6. Выбор подходящего Фрезерные станки с ЧПУ
Выбор подходящего фрезерного станка с ЧПУ может быть сложной задачей, но он имеет решающее значение для максимального повышения производительности и рентабельности. Ниже приведены ключевые факторы, которые следует учитывать:
Требования к применению:
Во-первых, определите типы материалов, размеры и сложность ваших проектов. Поэтому для сложных конструкций лучше подходят станки с большим количеством осей (например, 5-осевые).
Технические характеристики станка:
Затем оцените такие факторы, как скорость шпинделя, скорость подачи резания и размер стола, чтобы убедиться, что они соответствуют вашим производственным целям.
Качество изготовления:
Кроме того, выбирайте станки, изготовленные из прочных материалов, таких как чугун или сталь, чтобы обеспечить стабильность и долговечность.
Система управления:
Кроме того, удобная и многофункциональная система управления может значительно повысить эффективность работы.
Послепродажная поддержка:
Затем выберите производителей, которые предлагают надежную поддержку клиентов, легко доступные запасные части и учебные ресурсы.
Бюджетные ограничения:
Наконец, найдите баланс между расширенными функциями и доступностью, чтобы найти оптимальное решение для ваших нужд, не превышая финансовые ограничения.
