1. Введение: ЧПУ-обработка в современной промышленности
ЧПУ (числовое программное управление) является ключевым компонентом концепции «Индустрия 4.0», формирующейся благодаря Интернету вещей (IoT), анализу данных и сложной автоматизации. Использование траекторий инструмента в формате G-кода позволяет станкам ЧПУ достигать беспрецедентной точности, повторяемости и эффективности. Два основных направления ЧПУ-технологий — фрезерование и точение — выполняют взаимодополняющие функции на производственных участках по всему миру. Крайне важно понимать временные и методологические нюансы этих процессов, так как это способствует снижению времени цикла, уменьшению брака и соблюдению строгих допусков.

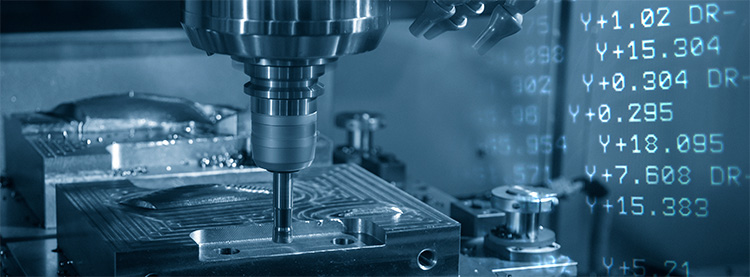

2. Основы фрезерования ЧПУ
2.1 Процесс и динамика инструмента

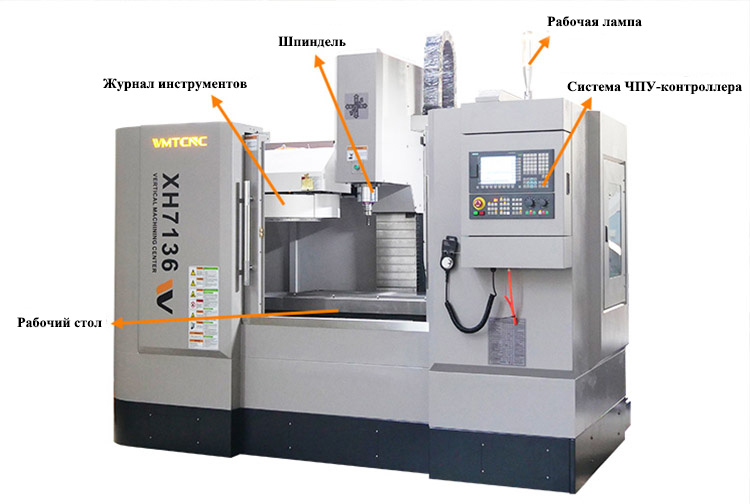

Фрезерование ЧПУ использует вращающийся многоточечный резец, установленный на шпинделе. Резец входит в обрабатываемую деталь, закреплённую на столе, и перемещается по осям X, Y и Z под управлением ЧПУ. Типичные фрезерные операции включают:
- Планировка для получения плоских поверхностей
- Фрезерование пазов и карманов для внутренних полостей
- 3D-контурирование на изогнутых поверхностях
- Сверление и нарезание резьбы при осевом погружении шпинделя

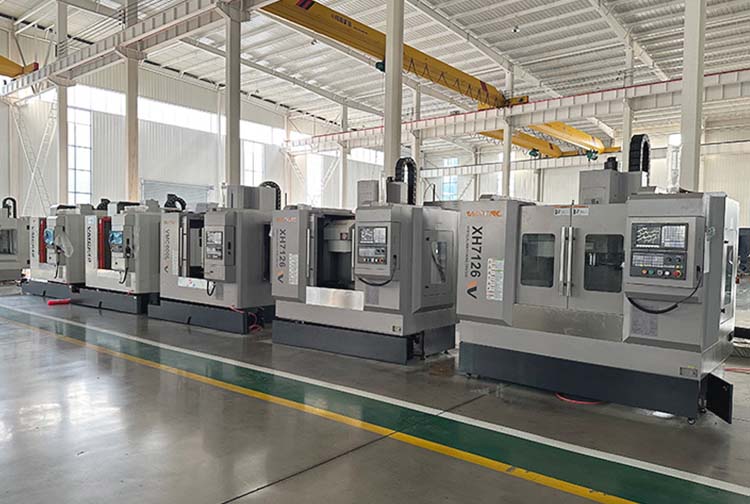

2.2 Применение и варианты станков
- Фрезеры от 2 до 5 осей: от простых 2D-профилей до сложных многосторонних операций
- Вертикальные и горизонтальные фрезеры: горизонтальные станки превосходят для глубоких карманов; вертикальные универсальны для общих задач
- Специализированные станки: портальные фрезеры и настольные фрезеры для крупногабаритных деталей
2.3 Преимущества и ограничения
Преимущества:
Высокая адаптивность к различным геометриям
Эффективное использование материала (минимальные отходы)
Гибкость как для прототипирования, так и для серийного производства
Ограничения:
- Более низкая скорость при обработке глубоких узких полостей из-за прогиба инструмента
- Возможно требуется сложная оснастка для нестандартных деталей
3. Основы точения ЧПУ
3.1 Процесс и принципы движения

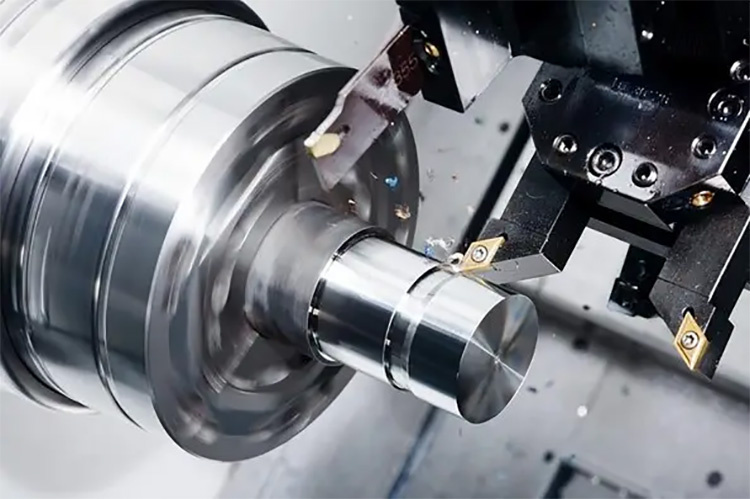

При точении ЧПУ деталь вращается в патроне, а неподвижный резец подаётся радиально или осево для снятия материала. Распространённые операции точения включают:
- Проточкование для изготовления цилиндрических валов
- Растачивание под конус для получения конических профилей
- Нарезание резьбы с синхронизированной траекторией
- Прорезка канавок и отрезка для создания уступов и отделения деталей

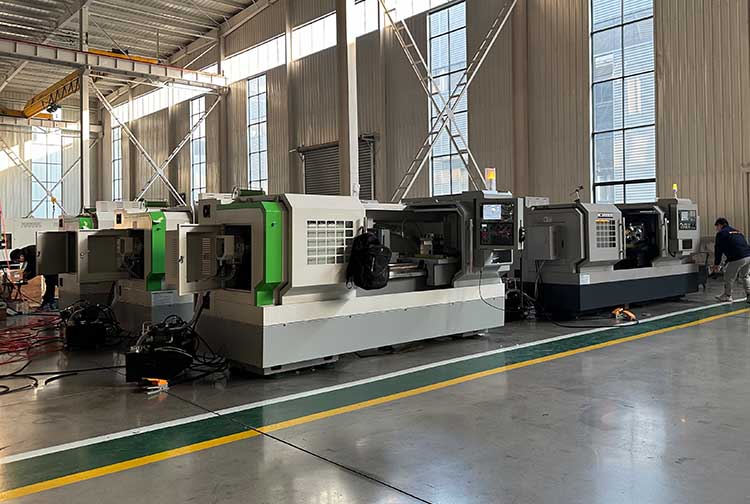

3.2 Применение и варианты станков
- Механические токарные станки: одноместоечное точение до 2 осей
- Токарные станки с дооснасткой: обработка торца детали без переворачивания
- Центры токарно-фрезерной обработки: комбинируют фрезерные инструменты в револьверной головке
3.3 Преимущества и ограничения
Преимущества:
- Высокая скорость и производительность для симметричных деталей
- Отличная повторяемость и качество обработки при круговых геометриях
Ограничения:
- Ограничено возможностями обработки только симметричных по оси деталей
- При черновой обработке штока может образовываться больший объём отходов
4. Ключевые различия между фрезерованием и точением
4.1 Динамика движения: инструмент vs. заготовка
- Фрезерование: вращается и перемещается инструмент; заготовка неподвижна.
- Точение: вращается заготовка; инструмент остаётся неподвижным по ориентации.
4.2 Геометрия, точность и качество поверхности
- Фрезерование позволяет получать плоские поверхности, карманы и сложные 3D-контуры.
- Точение обеспечивает изготовление точных круглых, конических и резьбовых элементов, часто сокращая время цикла.
4.3 Эффективность, скорость и затраты
- Известно, что точение обеспечивает более высокие скорости обработки цилиндрических деталей, снижая производственные затраты.
- Фрезерование эффективно уменьшает отходы материала и поддерживает различные геометрии в одной установке.
5. Сравнительная таблица: ЧПУ-фрезерование vs. ЧПУ-точение
| Аспект | Фрезерование с ЧПУ | Токарная обработка с ЧПУ |
|---|---|---|
| Движение | Вращающийся инструмент движется; заготовка зафиксирована | Заготовка вращается; инструмент зафиксирован |
| Геометрия | Плоские поверхности, карманы, 3D-контуры | Цилиндры, конусы, резьба |
| Взаимодействие инструмента | Прерывистый контакт; многоточечный резак | Непрерывный контакт; одноточечный инструмент |
| Скорость и производительность | Умеренный; ограниченная глубина | Высокий; оптимизирован для круглых деталей |
| Использование материала | Высокий; минимальный брак | Хороший; возможны отходы прутка |
| Лучшее для | Сложные прототипы, полости пресс-форм, поверхности | Валы, штифты, симметричные детали большого объема |
6. Заключение и рекомендации
В контексте «Индустрии 4.0» овладение как фрезерованием ЧПУ, так и точением ЧПУ с применением гибридных токарно-фрезерных центров позволяет производителям обрабатывать широкий спектр геометрий деталей с оптимальной эффективностью. Правильный выбор инструмента, оптимизация параметров резки и соблюдение лучших практик в оснастке и техническом обслуживании являются ключевыми факторами для достижения высокой точности, сокращения времени циклов и лучшей окупаемости инвестиций (ROI) в производственной среде.
