Введение

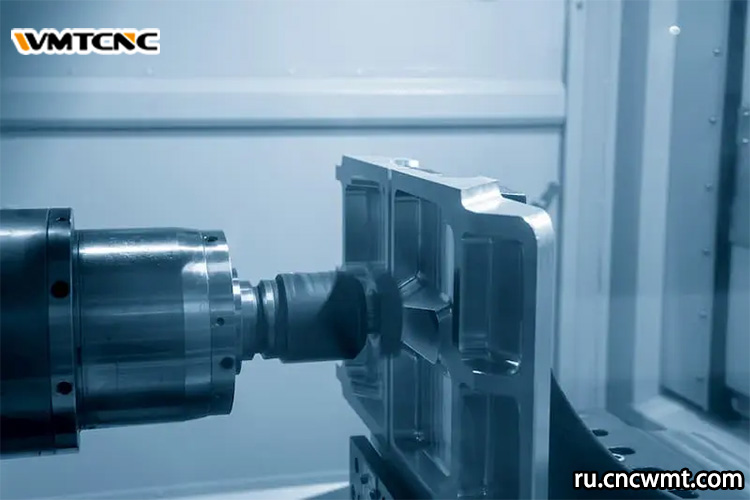

Фрезерование — процесс удаления материала с неподвижной заготовки с помощью вращающихся режущих инструментов — прошло путь от простых ручных станков до сложных обрабатывающих центров с ЧПУ. Современные системы автоматизируют смену инструментов, подачу охлаждающей жидкости, замену паллет и даже интегрируют функции токарной обработки ( ). Однако, несмотря на эти достижения, остается один фундаментальный выбор: горизонтальные или вертикальные Фрезерных Станков. Этот выбор существенно влияет на точность деталей, время цикла и гибкость производства.

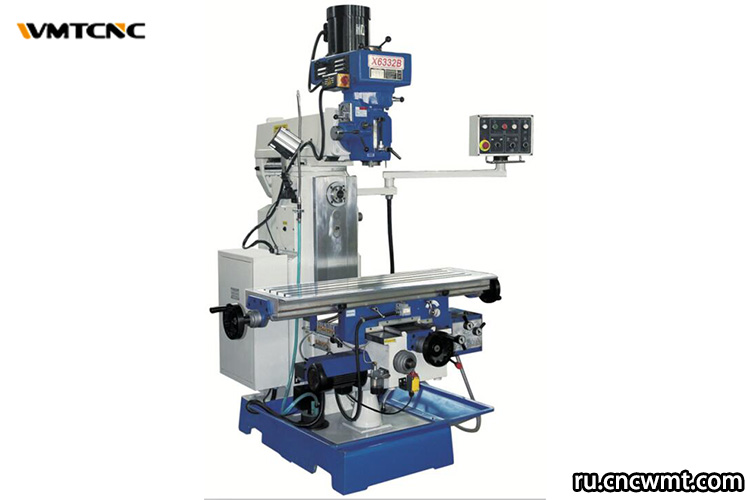

Типы фрезерных станков
Вертикальные Фрезерных Станков
В вертикальном фрезерном станке шпиндель закреплен в вертикальном положении. Заготовка располагается на столе, который перемещается по осям X и Y, а резец опускается по оси Z.
Револьверные Фрезерных Станков
Шпиндель фиксирован, стол перемещается по осям X, Y, Z.
Идеально подходит для мелких деталей с высокой точностью — сверление, погружное резание и торцевое фрезерование.
Компактность и простота обслуживания.
Станки с станиной
Стол перемещается только по горизонтали; шпиндель обеспечивает вертикальное перемещение по оси Z.
Подходит для больших и тяжелых заготовок, требующих глубокой резки.
Повышенная жесткость для работ с большой глубиной.
Горизонтальные Фрезерных Станков
Горизонтальные фрезерные станки ориентируют шпиндель параллельно станине, удаляя материал с помощью бокового резания.
Одношпиндельные и двухшпиндельные Фрезерных Станков
Одинарные: один горизонтальный шпиндель — экономичный, стандартная производительность.
Двойные: два шпинделя — для одновременных операций и более высокой производительности.
Универсальные столы и специализированные режущие инструменты
Универсальные столы позволяют выполнять угловые резы на нескольких поверхностях без переустановки заготовки.
Специальные фрезы (боковые фрезы, зубчатые фрезы, пазовые фрезы) позволяют выполнять пазы, радиусы, скосы и многое другое.
Основные отличия
Ориентация шпинделя и взаимодействие с заготовкой
Горизонтальное: резец вращается вокруг горизонтальной оси — идеально подходит для продольного пазования, глубоких боковых резов и обработки нескольких поверхностей с помощью универсальных столов.
Вертикальное: резец вращается вокруг вертикальной оси, как на настольном сверлильном станке — идеально подходит для торцевого фрезерования и сверления.
Геометрия резака и удаление материала
Горизонтальное: используются короткие и толстые режущие инструменты, которые быстро удаляют объемный материал.
Вертикальное: используются длинные тонкие резаки для тонкой обработки деталей и более гладкой поверхности.
Точность и производительность
Вертикальные фрезерные станки отлично подходят для высокоточных задач — с жесткими допусками и сложными контурами.
Горизонтальные фрезерные станки обеспечивают более высокую скорость удаления материала, режут быстрее и глубже при тех же скоростях.
Многоплоскостная обработка и индивидуальная настройка
Горизонтальные: многосторонняя обработка за одну установку; высокая степень настройки с помощью навесного оборудования и приводных инструментов.
Вертикальные: оптимальны для одноплоскостных операций; меньше дополнительных устройств сторонних производителей.
Преимущества
Преимущества горизонтального фрезерования
Высокая производительность: более быстрые циклы для тяжелых резов.
Многосторонняя обработка: универсальный стол сокращает количество переустановок.
Долговечность инструмента: прочные инструменты с боковым резом справляются с твердыми материалами.
Недостатки горизонтального фрезерования
Высокие капитальные затраты: более дорогие станки и инструменты.
Большая занимаемая площадь: требует большого производственного помещения.
Доступность запчастей: Специальные режущие инструменты и запчасти могут быть сложнее найти.
Преимущества вертикального фрезерования
Низкая покупная цена: доступно для небольших мастерских.
Компактные размеры: экономия площади.
Точность: лучше подходит для детальных элементов и тонкой обработки.
Простота: более простая настройка, эксплуатация и техническое обслуживание.
Недостатки вертикального фрезерования
Более медленное удаление материала: ограничивает производительность при выполнении больших работ.
Одноплоскостная фокусировка: для многосторонней обработки требуется повторная фиксация.
Прочность инструмента: более тонкие резаки могут испытывать трудности при тяжелых резах.
Выбор подходящего станка
Размер, форма и сложность детали
Крупные многогранные детали → Горизонтальные.
Малые, сложные детали → Вертикальные.
Бюджет и ограничения производственного цеха
Ограниченный бюджет или ограниченное пространство → Вертикальные.
Более высокий бюджет и наличие пространства → Горизонтальное.
Объем производства
Крупносерийные, долгосрочные заказы → Горизонтальный.
Небольшие объемы или прототипы → Вертикальные.
Усовершенствованные многозадачные и ЧПУ-обрабатывающие центры
Интеграция режущего инструмента и токарной обработки
Современные центры с ЧПУ сочетают горизонтальное/вертикальное фрезерование с приводными шпинделями, осями C и Y/B, превращая фрезерные станки в полнофункциональные многозадачные машины, способные выполнять фрезерование, сверление, нарезание резьбы и точение в одной установке.
Сравнительная таблица
| Характеристика | Горизонтальное фрезерование | Вертикальное фрезерование |
|---|---|---|
| Ориентация шпинделя | Горизонтальная ось | Вертикальная ось |
| Геометрия резака | Короткие, толстые боковые режущие кромки | Длинные, тонкие концевые фрезы |
| Скорость удаления материала | Очень высокая (глубокие канавки) | Умеренная (мелкие детали) |
| Точность | Хорошая для удаления большого количества материала | Отличная для сложных деталей |
| Многосторонняя обработка | Легко с универсальным столом | Требует повторной фиксации |
| Габариты | Большая | Компакт |
| Настройка | Высокая гибкость благодаря навесному оборудованию | Ограниченные стандартные настройки |
Вывод
Выбор между горизонтальными и вертикальными фрезерными станками требует баланса между производительностью, точностью, бюджетом и рабочим пространством. Горизонтальные фрезерные станки отлично подходят для тяжелого многостороннего производства с высокой скоростью съема материала, хотя и требуют больших инвестиций и большего пространства. Вертикальные фрезерные станки предлагают экономичную точность и компактные размеры, идеально подходящие для изготовления прототипов, мелких партий или высокоточных деталей. Понимая эти компромиссы и используя многофункциональные центры с ЧПУ, вы можете оснастить свой цех оптимальным фрезерным решением и максимально повысить качество деталей и производительность.
