В станках с ЧПУ (числовым программным управлением) шариковые винты являются важными компонентами, которые преобразуют вращательное движение в точное линейное движение. Однако тепловая деформация, вызванная процессами обработки, может значительно повлиять на точность их позиционирования. В этой статье рассматривается влияние тепла на рабочие характеристики шариковых винтов и обсуждаются стратегии смягчения тепловых эффектов, обеспечивающие оптимальную точность в операциях с ЧПУ.
Влияние тепловая деформация на точность шарико-винтовой пары
Осевое удлинение из-за теплового расширения
Во время обработки трение и нагрузка выделяют тепло, в результате чего вал шарико-винтовой пары нагревается и расширяется. Например, повышение температуры на 1 °C в шарико-винтовой паре длиной 1 метр может привести к удлинению примерно на 12 микрометров, что напрямую влияет на точность позиционирования. Постоянное повышение температуры также может ускорить износ между шариками и резьбой, что еще больше усугубляет проблемы с точностью.
Структурные деформации и угловое смещение
Тепловое расширение может деформировать монтажные поверхности направляющих или корпусов подшипников, приводя к смещению оси гайки относительно оси шарико-винтовой пары. Это смещение приводит к нелинейным погрешностям позиционирования, влияющим на точность станка.
Накопление тепловых погрешностей и ухудшение качества обработки
При длительной обработке не устраненные тепловые деформации накапливаются, приводя к значительным отклонениям в точности. Это накопление особенно проблематично при обработке сложных поверхностей или при многоосевых операциях, где точность имеет решающее значение.
Причины тепловая деформация
Внутренние источники тепла
Нагрев от трения: Тепло, генерируемое от трения между шариками и резьбой, а также чрезмерная предварительная нагрузка подшипника, способствуют повышению температуры.
Тепло от двигателя и приводной системы: тепло от серводвигателя и приводной системы может передаваться на шариковую винтовку, повышая ее температуру.
Внешние источники тепла
Колебания температуры окружающей среды: изменения температуры окружающей среды могут влиять на температурную стабильность станка.
Колебания температуры охлаждающей жидкости: колебания температуры охлаждающей жидкости могут влиять на тепловое состояние шариковой винтовки.
Стратегии смягчения тепловая деформация
1. Минимизация факторов повышения температуры
Оптимизация предварительной нагрузки и скорости: уменьшение предварительной нагрузки подшипника и выбор подходящих углов наклона могут снизить образование тепла в результате трения.
Эффективная смазка и охлаждение: использование смазочных материалов с низким коэффициентом трения и применение эффективных методов охлаждения, таких как циркуляция смазочных материалов или воздушное охлаждение, помогают рассеивать тепло.
2. Конструкция с тепловой компенсацией
Методы предварительного натяжения: приложение предварительного натяжения к шарико-винтовой паре путем фиксации обоих концов может противодействовать удлинению, вызванному тепловым расширением.
Отрицательная настройка шага: изготовление шарико-винтовой пары с отрицательным шагом компенсирует удлинение, вызванное тепловым расширением, сохраняя точность.
3. Интеллектуальный контроль температуры и системы с замкнутым контуром
Мониторинг температуры в реальном времени: установка датчиков температуры позволяет динамически регулировать системы охлаждения, поддерживая термическую стабильность.
Компенсация погрешности шага: использование таких устройств, как лазерные интерферометры, для измерения кривых погрешности полного хода позволяет осуществлять программную компенсацию, корректируя термические эффекты.
4. Оптимизация материалов и конструкции
Высокопрочные материалы: использование материалов с низким коэффициентом теплового расширения, таких как определенные сплавы, снижает термическую деформацию.
Конструкция для отвода тепла: Конструкция шарико-винтовой пары с такими элементами, как канавки, улучшает отвод тепла, стабилизируя температуру.
5. Техническое обслуживание и контроль окружающей среды

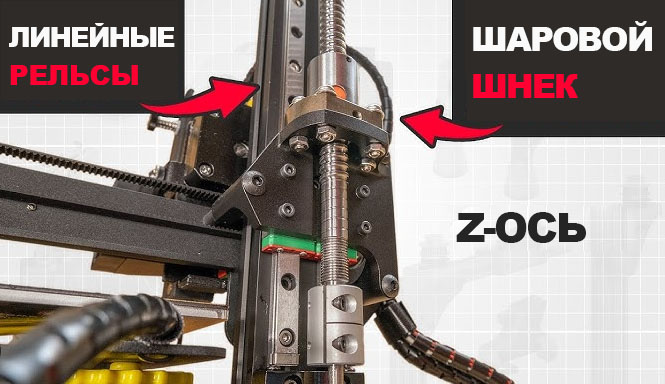

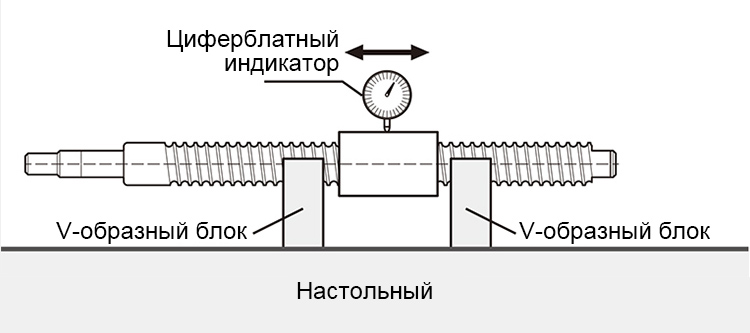

Регулярная калибровка: Регулярные проверки и настройки обеспечивают сохранение точности шарико-винтовой пары в течение длительного времени.
Контроль окружающей среды: Поддержание стабильной температуры в рабочей среде минимизирует тепловые колебания, влияющие на станок.
Будущие тенденции: на пути к интеллектуальным системам с замкнутым циклом
Развитие технологий ЧПУ ведет к появлению систем с полностью замкнутым циклом, оснащенных линейными датчиками. Эти системы обеспечивают прямую обратную связь по линейному движению, позволяя в режиме реального времени компенсировать тепловые и другие погрешности, тем самым повышая точность обработки. Кроме того, интеграция искусственного интеллекта для прогнозного технического обслуживания и адаптивного управления открывает перспективы для дальнейшего повышения точности и надежности операций ЧПУ.
FAQ
В1: Как тепловая деформация влияет на точность обработки на станках с ЧПУ?
Тепловая деформация приводит к расширению или сжатию компонентов станка, что вызывает погрешности в положении. В шариковых винтах это приводит к осевому удлинению и структурным смещениям, что влияет на точность.
В2: Каковы эффективные методы снижения тепловыделения в шариковых винтах?
Оптимизация предварительной нагрузки подшипников, выбор подходящих скоростей шпинделя и использование эффективных систем смазки и охлаждения могут значительно снизить тепловыделение.
В3: Как внедрение системы с замкнутым контуром с линейными энкодерами повышает точность?
Система с замкнутым контуром с линейными энкодерами обеспечивает обратную связь в реальном времени о фактическом положении, позволяя немедленно корректировать тепловые и другие погрешности положения, тем самым повышая общую точность.
В4: Какую роль играет выбор материала в уменьшении тепловой деформации?
Выбор материалов с низким коэффициентом теплового расширения и высокой теплопроводностью помогает уменьшить вызванные температурой изменения размеров, сохраняя точность.
В5: Как регулярное техническое обслуживание может предотвратить проблемы с тепловой деформацией?
Регулярное техническое обслуживание, включая калибровку и проверку, гарантирует, что компоненты находятся в пределах указанных допусков, а любые тепловые эффекты оперативно устраняются, сохраняя точность обработки.
