Введение
Электродвигатели в современной ЧПУ-обработке и автоматизации преобразуют электрическую энергию в точное механическое движение, необходимое для производства любых изделий, от медицинских имплантатов до компонентов для аэрокосмической промышленности. Сервоприводы и шпиндельные двигатели — два наиболее широко используемых типа приводов в этой области. Они предназначены для совершенно разных целей — один для позиционирования и управления подачей, другой для высокоскоростного вращения инструмента — несмотря на то, что оба преобразуют электрическую энергию в механическую работу. Выбор привода может существенно повлиять на время цикла, общую надежность системы и качество поверхности.
Основные принципы и режимы работы

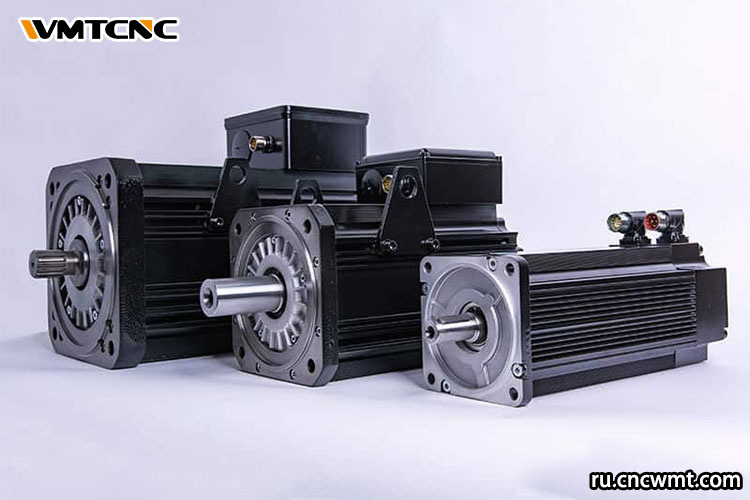

Принцип работы сервомоторов
Обычно система управления с замкнутым контуром включает сервомотор. Ротор приводится в точное угловое положение, на определенную скорость или крутящий момент с помощью электрических импульсов, которые управляются датчиком обратной связи. Благодаря высокой степени управления сервоприводы идеально подходят для следования по контуру, осей подачи и других применений, где важны быстрое ускорение, низкое падение скорости и перегрузочная способность.

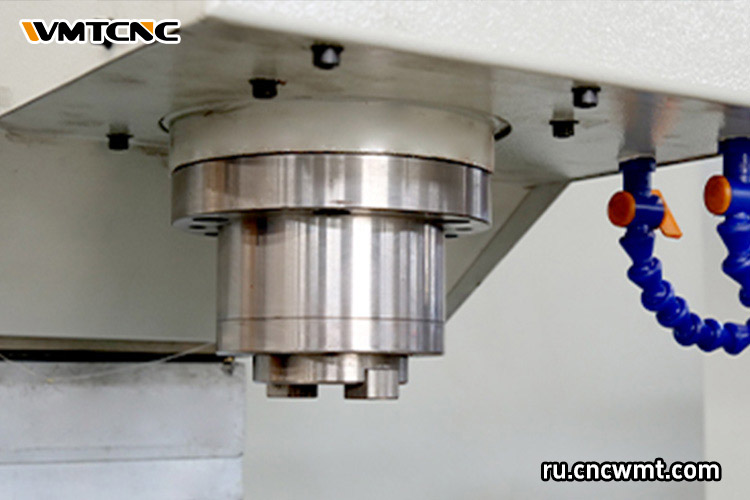

Как работают шпиндельные двигатели
С другой стороны, шпиндельные двигатели обеспечивают стабильную выходную мощность в широком диапазоне скоростей. Они часто имеют форму высокоточных синхронных или асинхронных двигателей, которые подключаются непосредственно к валу шпинделя станка. Их уникальность заключается в способности оптимизировать мощность на высоких скоростях и поддерживать достаточный крутящий момент на низких скоростях. Это позволяет режущим инструментам на токарных, шлифовальных и фрезерных головках плавно вращаться на высоких скоростях.
Основные характеристики
Крутящий момент, скорость и точность управления
- Серводвигатели: благодаря быстрому времени отклика (обычно менее 5 мс) и низкой статической погрешности скорости (менее 0,5%) они обеспечивают стабильный крутящий момент до номинальной скорости. Для преодоления сопротивления резания перегрузочная способность обычно превышает 3× номинальный крутящий момент в течение коротких промежутков времени.
- Шпиндельные двигатели: чтобы гарантировать поддержание режущей силы инструментов во всем диапазоне оборотов, они рассчитаны на работу по кривой постоянной мощности, при которой крутящий момент уменьшается с увеличением скорости. Скорость срабатывания позволяет быстро регулировать обороты для смены инструмента или аварийной остановки, а точность скорости обычно составляет ±1 %.
Выходная мощность и области постоянной мощности по сравнению с постоянным крутящим моментом
| Особенность | Серводвигатель | Шпиндельный двигатель |
|---|---|---|
| Характеристика крутящего момента | Постоянный крутящий момент до номинальной скорости | Постоянная мощность в диапазоне скоростей |
| Диапазон регулирования скорости | Очень широкий, часто 0–5000 об/мин | Широкий, но оптимизирован для высоких скоростей |
| Система обратной связи | Закрытый контур на основе энкодера | Открытый контур или датчик для обратной связи по частоте вращения |
| Перегрузочная способность | Высокая (3× номинальный крутящий момент) | Умеренная (ограничена охлаждением) |
| Типичный контур управления | Регулирование положения/скорости/крутящего момента | Регулирование скорости (зона постоянной мощности) |
Сценарии применения
Идеальные варианты использования серводвигателей
Сервоприводы отлично подходят для задач, где требуется точное позиционирование и динамическое управление движением. Типичные примеры:
- Шарниры роботов и оси подъема и перемещения
- Высокоскоростное контурное фрезерование и гравировка
- Столы для медицинской визуализации и лазерные сканеры
- Упаковочное, этикетировочное и текстильное оборудование

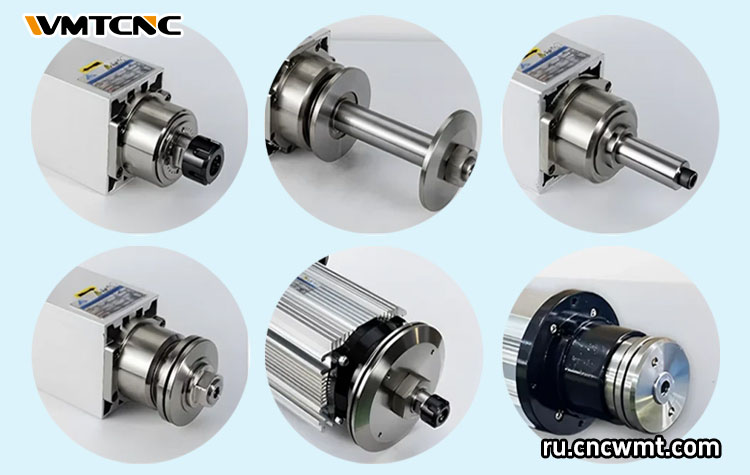

Идеальные области применения шпиндельных двигателей
Шпиндельные двигатели приводят в движение вращающиеся режущие элементы инструментов, требующих плавной работы с высокой частотой вращения:
- Токарные центры с ЧПУ и токарные станки
- Высокоточные шлифовальные станки
- Фрезерные головки и сверлильные шпиндели
- Автоматизированные циклы нарезания резьбы и развертывания
Сравнительный анализ
Преимущества и ограничения каждого типа двигателя
Серводвигатели
- Преимущества: исключительная точность управления; высокий крутящий момент при низких скоростях; динамическая реакция; устойчивость к перегрузкам.
- Недостатки: более высокая стоимость на кВт; требуют датчика и сложной приводной электроники.
Шпиндельные двигатели
- Плюсы: оптимизированы для высокоскоростной работы с постоянной мощностью; более простая электроника привода; низкий уровень шума.
- Недостатки: ограниченный крутящий момент на низких скоростях; менее подходят для задач позиционирования.
Критерии выбора: подбор двигателя в соответствии с задачей
- Профиль движения: положение против вращения
- Диапазон скоростей: крутящий момент на низких скоростях против мощности на высоких скоростях
- Требования к точности: точность замкнутого контура против стабильности скорости
- Бюджетные ограничения: затраты на привод и техническое обслуживание
Вывод
В автоматизированном оборудовании шпиндельные двигатели и серводвигатели выполняют разные, но взаимодополняющие функции. Шпиндельные приводы обеспечивают высокую скорость и постоянную мощность вращения, необходимые для резания, а сервоприводы — динамические характеристики и точность управления осями. Вы можете выбрать оптимальную технологию привода для вашего применения, учитывая требования к движению, диапазоны скоростей и требования к точности, а также финансовые и эксплуатационные факторы. Это позволит повысить производительность, качество и долговечность оборудования.
