Description

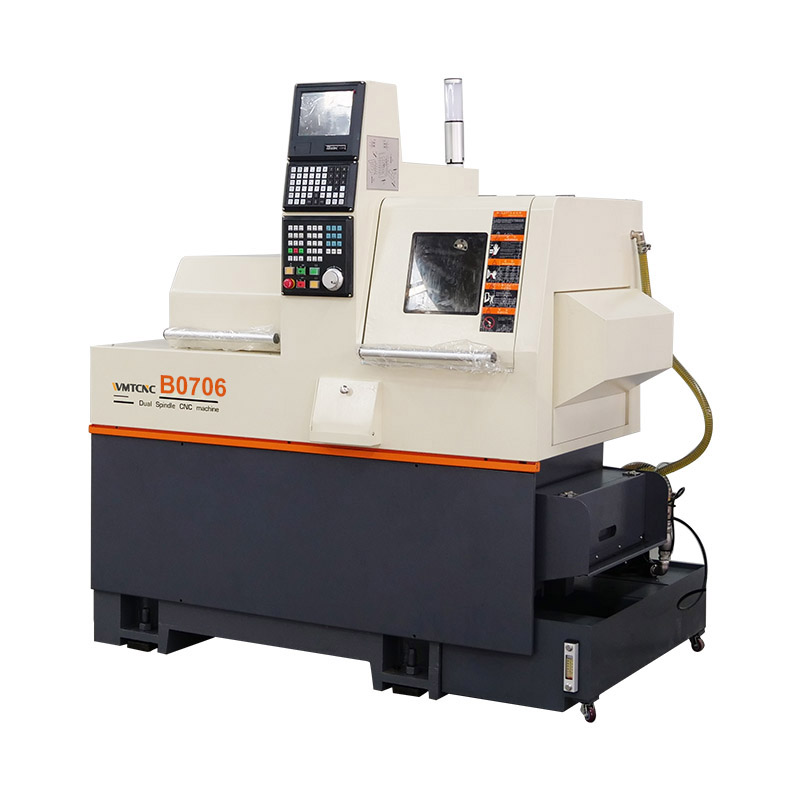

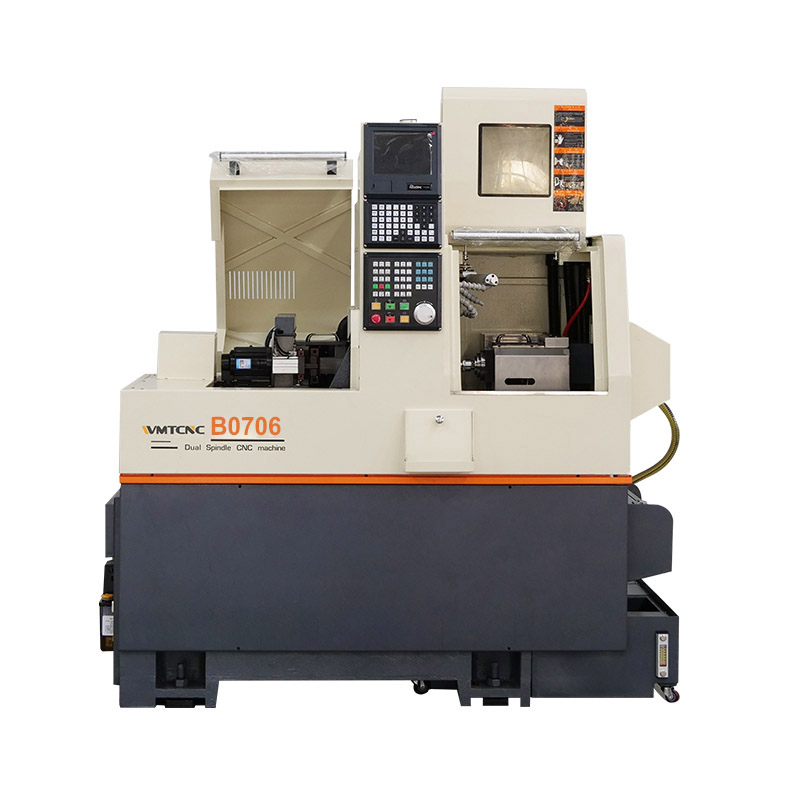

Модель B0706 dual-spindle Swiss Lathe представляет собой универсальный комплекс для комбинированной токарной и фрезерной обработки, сочетающий высочайшую точность и широкие функциональные возможности. Этот станок оптимален для серийных и мелкосерийных производств “тонких валов” с увеличенным диаметром, а также для обработки сложных компактных деталей нестандартных форм.
Благодаря двойному шпинделю и продуманной конструкции B0706 обеспечивает стабильность качества при многовариантном выпуске компонентов для автомобильной, мотоциклетной, коммуникационной, оптической и бытовой электроники, а также для часового, мобильного и микромеханического сегментов. Простота настройки, надёжная автоматизация и высокая надёжность делают B0706 незаменимым оборудованием в условиях динамично меняющихся производственных программ и жёстких требований к точности.
Детали машины
 |
 |
| Система контроллеров ЧПУ | Главный шпиндель |

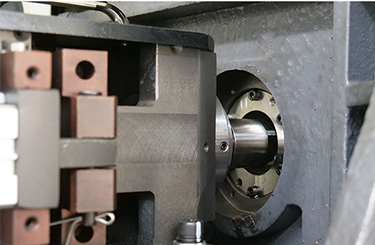

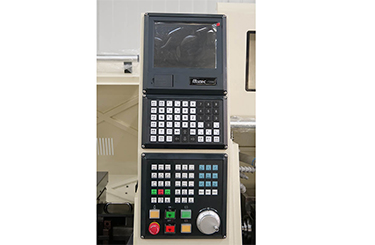

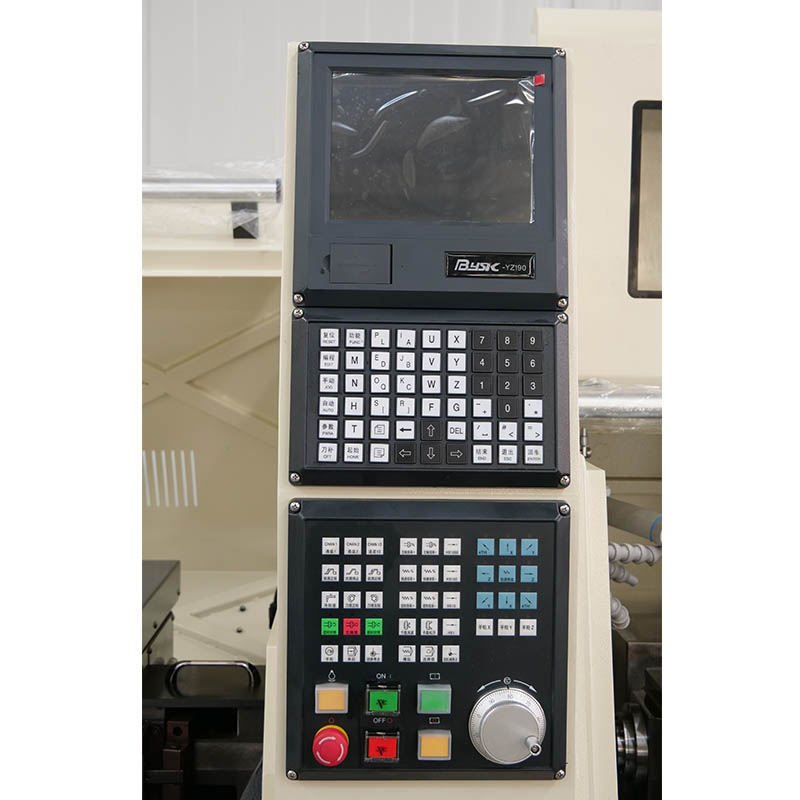

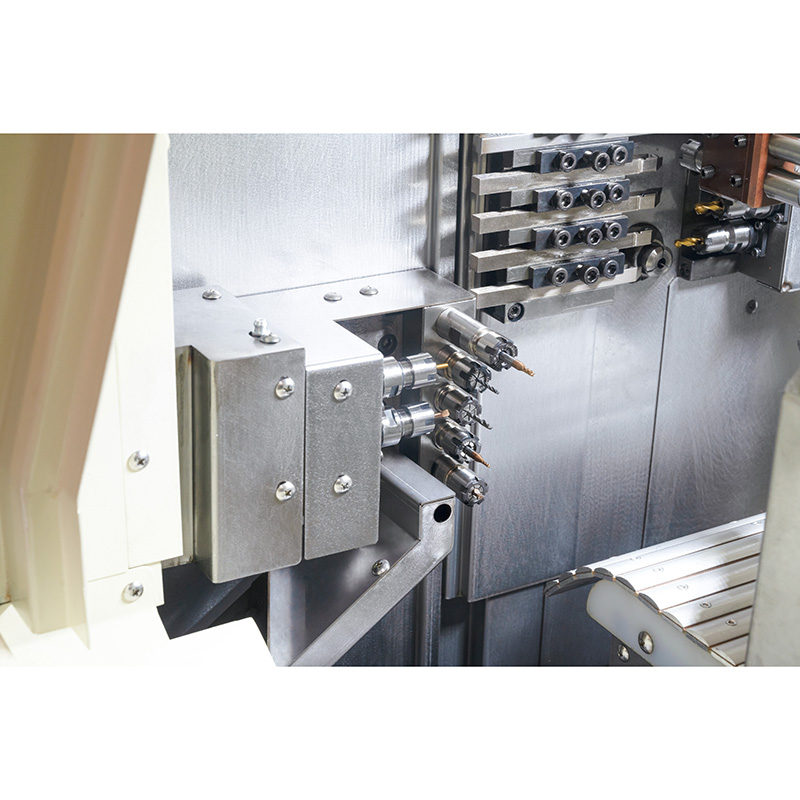

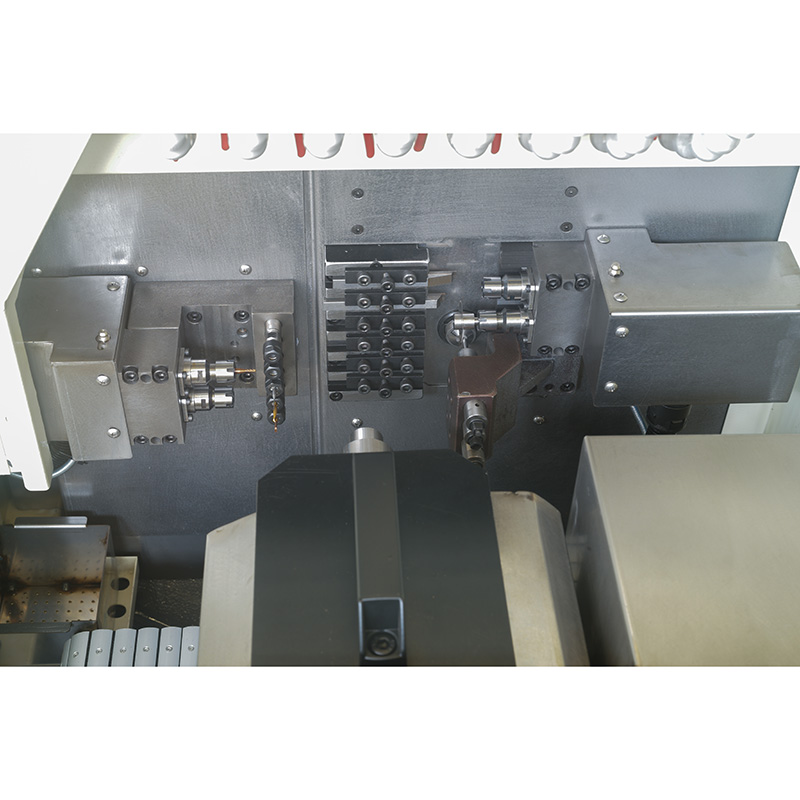

| Оснащен высококачественной системой ЧПУ марки YZ190, прост в эксплуатации. | Шпиндель оснащен 6 квадратными фрезами, 2 силовыми головками сбоку и 3 сверлильными инструментами на торцевой поверхности, которые могут перемещаться вверх, вниз, влево и вправо. |
Технические характеристики токарного станка швейцарского типа с ЧПУ B0706
| спецификация | B0706 |
| контроллер | |
| Модель контроллера | YZ190 |
| Эквивалент импульса оси X | 0.0005mm |
| Эквивалент импульса по оси Y | 0.001mm |
| Эквивалент импульса по оси Z | 0.001mm |
| скорость резания | 1-4000mm/min |
| Скорость быстрой подачи по оси X | 18000mm/min |
| Скорость быстрой подачи по оси Y | 18000mm/min |
| Скорость быстрой подачи по оси Z | 18000mm/min |
| Шпиндель | |
| Макс. Диаметр прутка. | Φ7mm |
| Диаметр сквозного отверстия шпинделя | Φ9mm |
| Высота центра шпинделя от земли | 940mm |
| Скорость вращения шпинделя | 0-7000r/min |
| Мощность двигателя шпинделя | 1.5kW |
| шпиндельная фреза | |
| 8×8mm tool section (6 pcs) | |
| 6104 extension rod (3 pcs) | |
| Силовая головка со стороны шпинделя | |
| Скорость вращения боковой силовой головки ER11/ER16 | ER11 (2 pcs) |
| Скорость вращения боковой силовой головки | 0-6000r/min |
| Двигатель боковой силовой головки | 0.4kW |
| Подшпиндель | |
| Макс. диаметр зажима | Φ7mm |
| Скорость вращения субшпинделя | 0-7000r/min |
| Мощность двигателя субшпинделя | 1.5kW |
| подшпиндельная фреза | |
| 6104 extension rod (5 pcs) | |
| Подшпиндельная боковая силовая головка | |
| Скорость вращения боковой силовой головки ER11/ER16 | ER11 (2 pcs) |
| Скорость вращения боковой силовой головки | 0-6000r/min |
| Двигатель боковой силовой головки | 0.4kW |
| Перемещение | |
| Перемещение по оси X1 | 40mm |
| Перемещение по оси Y1 | 100mm |
| Перемещение по оси Z1 | 180mm |
| Мощность серводвигателя оси X1 | 0.4kW |
| Мощность серводвигателя оси Y1 | 0.4kW |
| Мощность серводвигателя оси Z1 | 0.4kW |
| Слайд Форма | Linear guideway |
| Движение по оси X2 | 340mm |
| Движение по оси Y2 | 80mm |
| Движение по оси Z2 | 130mm |
| Мощность серводвигателя оси X2 | 0.4kW |
| Мощность серводвигателя оси Y2 | 0.4kW |
| Мощность серводвигателя оси Z2 | 0.4kW |
| Размеры машины（L×W×H） | 1660×1030×1700mm |
| Вес машины | 1200 KGS |
