Description

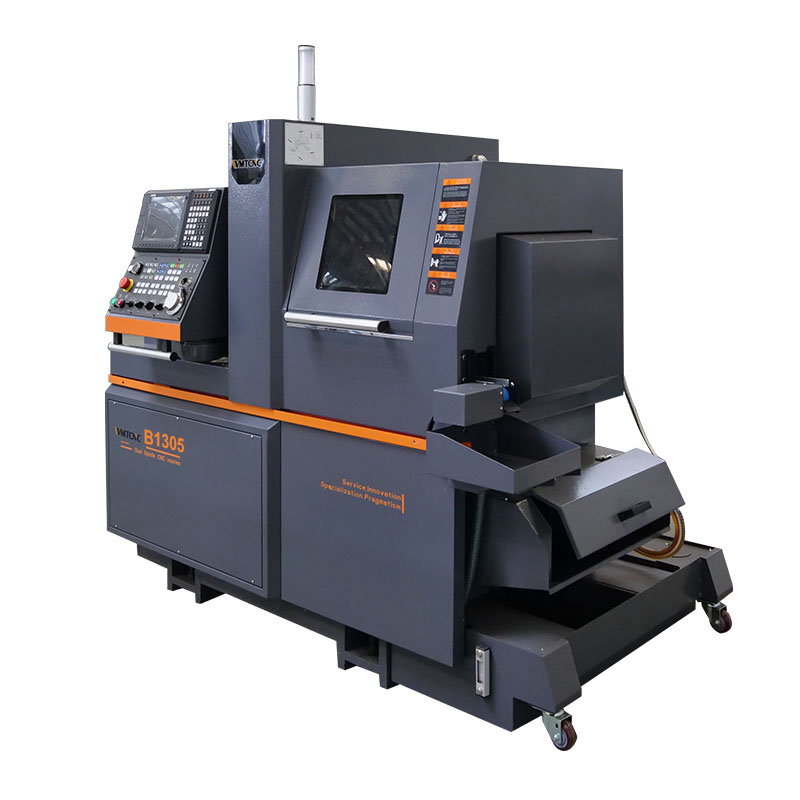

Модель B1305 — современный двухшпиндельный швейцарский токарный станок, сочетающий токарную и фрезерную обработку в единой компактной конструкции. Благодаря высокой точности и продуманной эргономике он идеально подходит для крупных серий и разнообразных партий «тонких» валов с относительно большими диаметрами, а также небольших и нестандартных деталей.
Универсальность B1305 обеспечивает стабильность качества при многосерийном производстве сложных форм, снижая время переналадки и повышая эффективность. Этот станок востребован в автомобильной, мотоциклетной, телекоммуникационной, оптической, бытовой и электронной промышленности для выпуска высокопрецизионных компонентов. Проектировщики ценят надёжность оборудования, а производственные менеджеры — гибкость переналадки и экономичность.
Детали машины
 |
 |

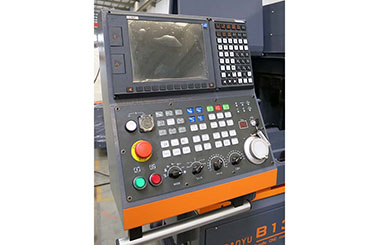

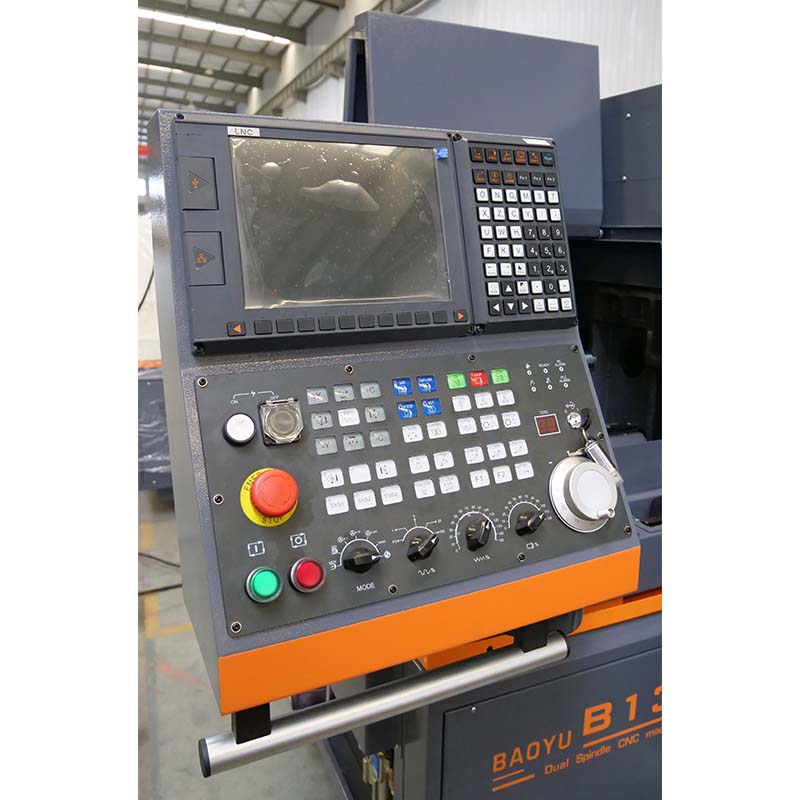

| Система контроллеров ЧПУ | Главный шпиндель |

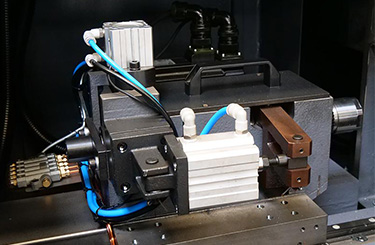

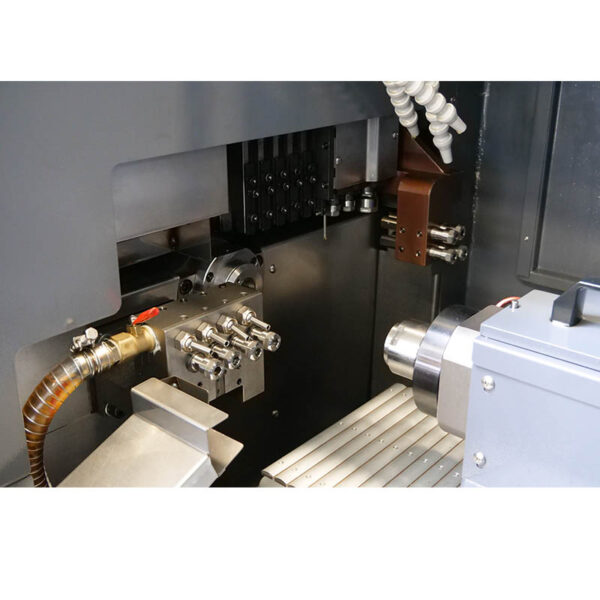

| Оснащен высококачественной системой ЧПУ марки YZ190, прост в эксплуатации. | Шпиндель оснащен 6 квадратными фрезами, 2 силовыми головками сбоку и 3 сверлильными инструментами на торцевой поверхности, которые могут перемещаться вверх, вниз, влево и вправо. |
Многообразие режимов обработки и высокая практичность эксплуатации делают B1305 одним из наиболее универсальных решений на рынке высокоточного оборудования. Широкий спектр применения позволяет легко интегрировать B1305 в существующие линии, обеспечивая плавное расширение производства при минимальных вложениях. Выбирая B1305, вы получаете практичное решение для любых задач по выпуску мелких прецизионных изделий и сложных валов.
Технические характеристики токарного станка швейцарского типа с ЧПУ B1305
| спецификация | B1305 |
| контроллер | |
| Модель контроллера | LNCT6850 |
| Эквивалент импульса оси X | 0.0005 mm |
| Эквивалент импульса по оси Y | / |
| Эквивалент импульса по оси Z | 0.001 mm |
| скорость резания | 1–4000 mm/min |
| Скорость быстрой подачи по оси X | 20000 mm/min |
| Скорость быстрой подачи по оси Y | 20000 mm/min |
| Скорость быстрой подачи по оси Z | 20000 mm/min |
| Шпиндель | |
| Макс. диаметр прутка | Φ13 mm |
| Диаметр сквозного отверстия шпинделя | Φ14 mm |
| Высота центра шпинделя от земли | 1010 mm |
| Скорость вращения шпинделя | 0–5000 r/min |
| Мощность двигателя шпинделя | 2 kW |
| Шпиндельная фреза | 10×10 square knife (5 pcs), ∮16 hole knife/ER11 (4 pcs) |
| Силовая головка со стороны шпинделя | |
| Скорость вращения боковой силовой головки ER11/ER16 | Collet ER11+ER16 (2+1 pcs) |
| Скорость вращения боковой силовой головки | 5000 r/min |
| Двигатель боковой силовой головки | 0.4 kW |
| Подшпиндель | |
| Макс. диаметр зажима | Φ13 mm |
| Скорость вращения субшпинделя | 0–5000 r/min |
| Мощность двигателя субшпинделя | 2 kW |
| Подшпиндельная фреза | ∮16 hole cutter (4 pcs) |
| Подшпиндельная боковая сила | / |
| Перемещение по оси X1 | 60 mm |
| Перемещение по оси Y1 | 230 mm |
| Перемещение по оси Z1 | 180 mm |
| Мощность серводвигателя оси X1 | 0.75 kW |
| Мощность серводвигателя оси Y1 | 1 kW |
| Мощность серводвигателя оси Z1 | 1 kW |
| Слайд Форма | Linear guideway |
| Движение по оси X2 | 380 mm |
| Движение по оси Y2 | 160 mm |
| Мощность серводвигателя оси X2 | 1 kW |
| Мощность серводвигателя оси Z2 | 1 kW |
| Размеры машины (L×W×H) | 2030×1360×1960 mm |
| Вес машины | 1700 kg |
