Description

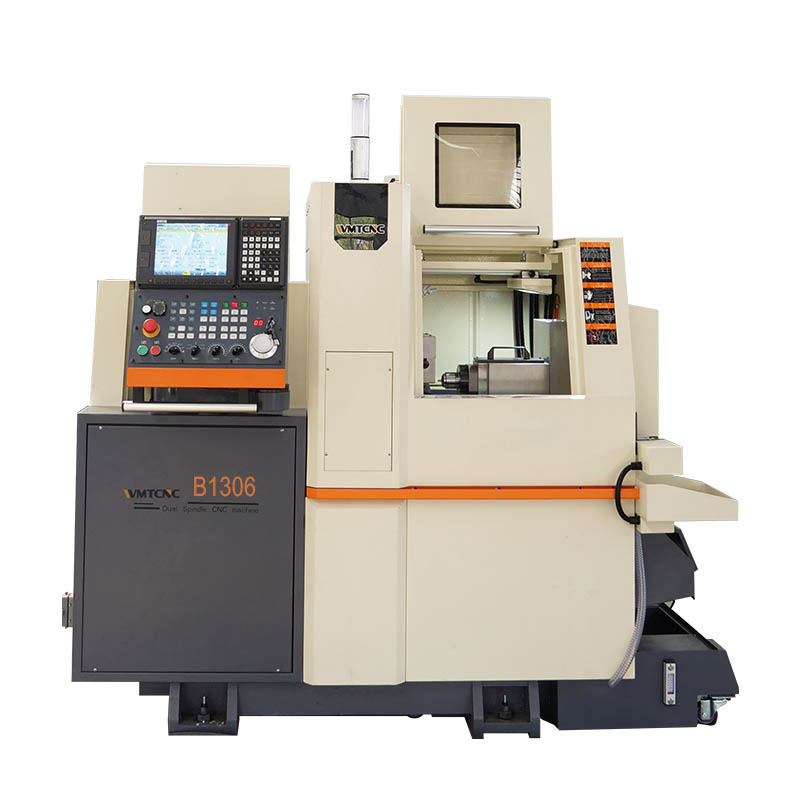

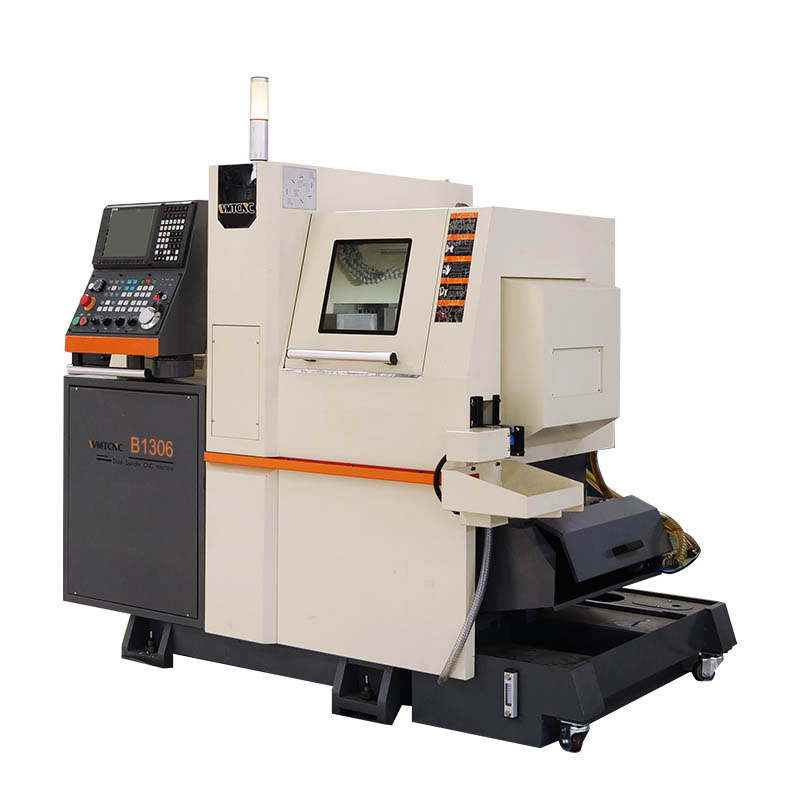

Двухшпиндельный швейцарский токарный станок с ЧПУ B1306 имеет возможности обработки автомобилей и фрезерования композитных материалов, высокоточное, широкодиапазонное и очень практичное обрабатывающее оборудование. Этот швейцарский токарный станок с ЧПУ подходит для крупномасштабных, многовариантных и высокоточных задач обработки деталей «тонких валов» с относительно большими диаметрами и «маленьких» и «чужеродных» деталей.
Автомобили, мотоциклы, связь, охлаждение, оптика, бытовая техника, микроэлектроника, электроника, часы, мобильные телефоны и другие отрасли промышленности имеют множество высокоточных, многосерийных, сложных деталей валов и мелких прецизионных деталей.
Детали машины
 |
 |

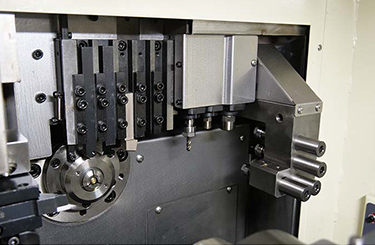

| Система контроллеров ЧПУ | Главный шпиндель |

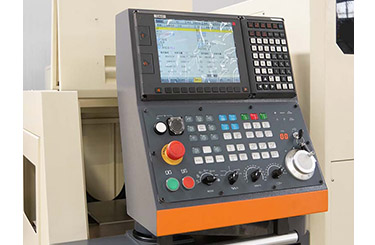

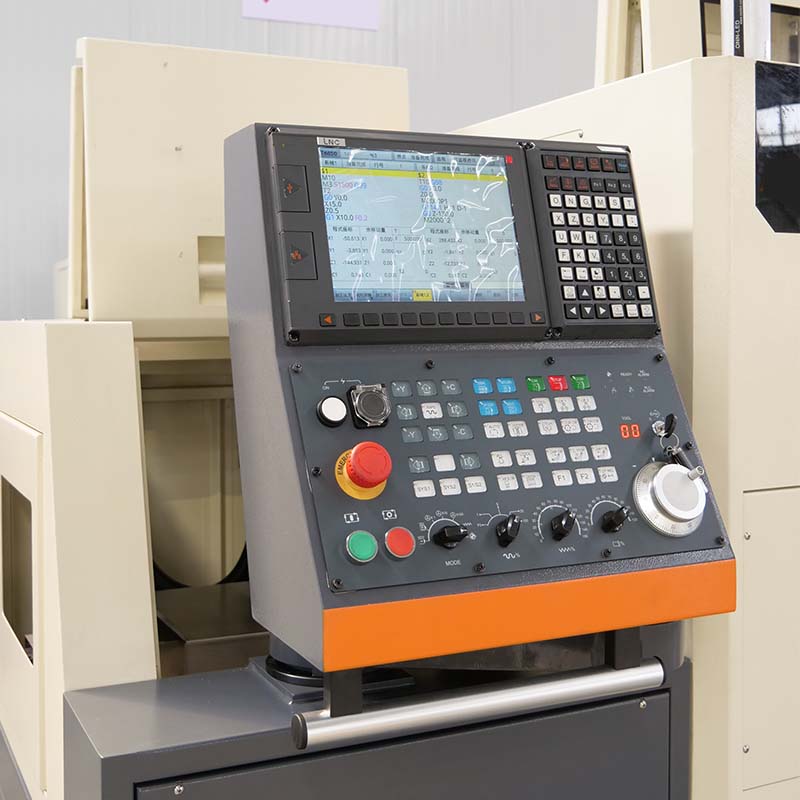

| Оснащен высококачественной системой ЧПУ марки YZ190, прост в эксплуатации. |

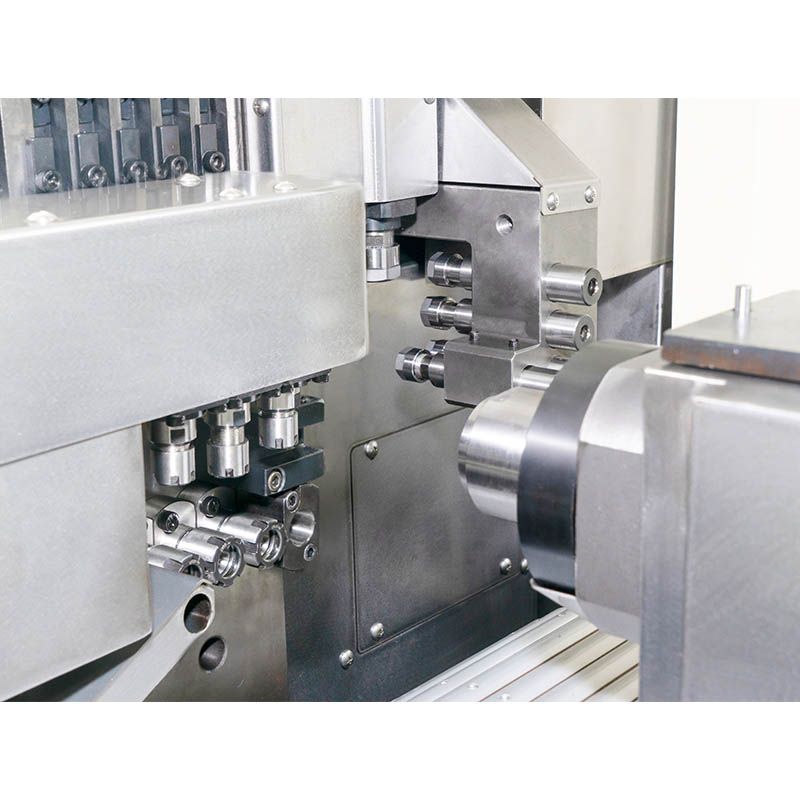

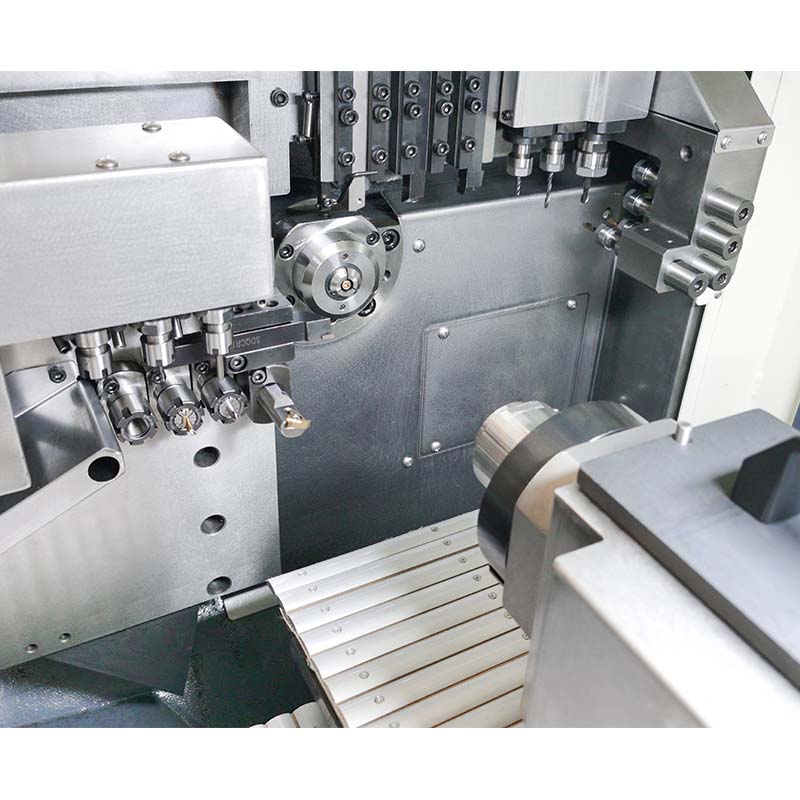

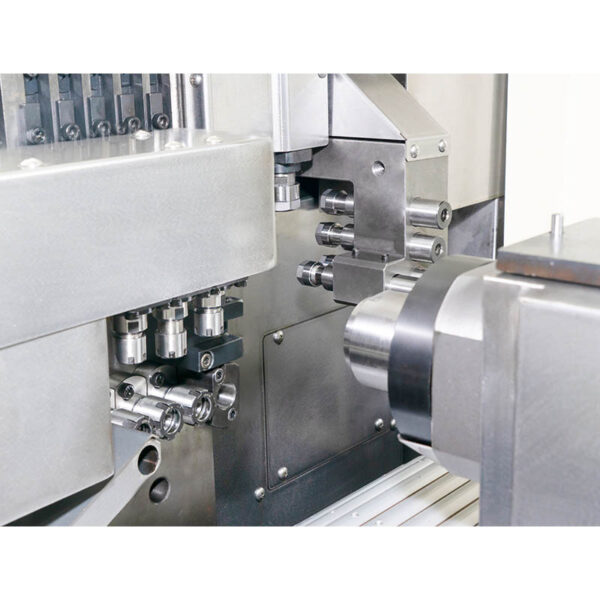

Шпиндель оснащен 5 квадратными фрезами, 3 силовыми головками сбоку и 4 сверлильными инструментами на торцевой поверхности, которые могут вращаться вверх, вниз, влево и вправо. |
Технические характеристики токарного станка швейцарского типа с ЧПУ B1306
| спецификация | B1306 |
| контроллер | |
| Модель контроллера | YZ190 |
| Эквивалент импульса оси X | 0.0005 mm |
| Эквивалент импульса по оси Y | / |
| Эквивалент импульса по оси Z | 0.001 mm |
| скорость резания | 1–4000 mm/min |
| Скорость быстрой подачи по оси X | 20000 mm/min |
| Скорость быстрой подачи по оси Y | 20000 mm/min |
| Скорость быстрой подачи по оси Z | 20000 mm/min |
| Шпиндель | |
| Макс. диаметр прутка | Φ13 mm |
| Диаметр сквозного отверстия шпинделя | Φ14 mm |
| Высота центра шпинделя от земли | 1040 mm |
| Скорость вращения шпинделя | 0–5000 r/min |
| Мощность двигателя шпинделя | 2 kW |
| шпиндельная фреза | 12×12 square knife (5 pcs), ∮16 hole knife/ER11 (4 pcs) |
| Силовая головка со стороны шпинделя | |
| Коллет ER11+ER16 | 2 + 1 pcs |
| Скорость вращения боковой силовой головки | 5000 r/min |
| Двигатель боковой силовой головки | 0.4 kW |

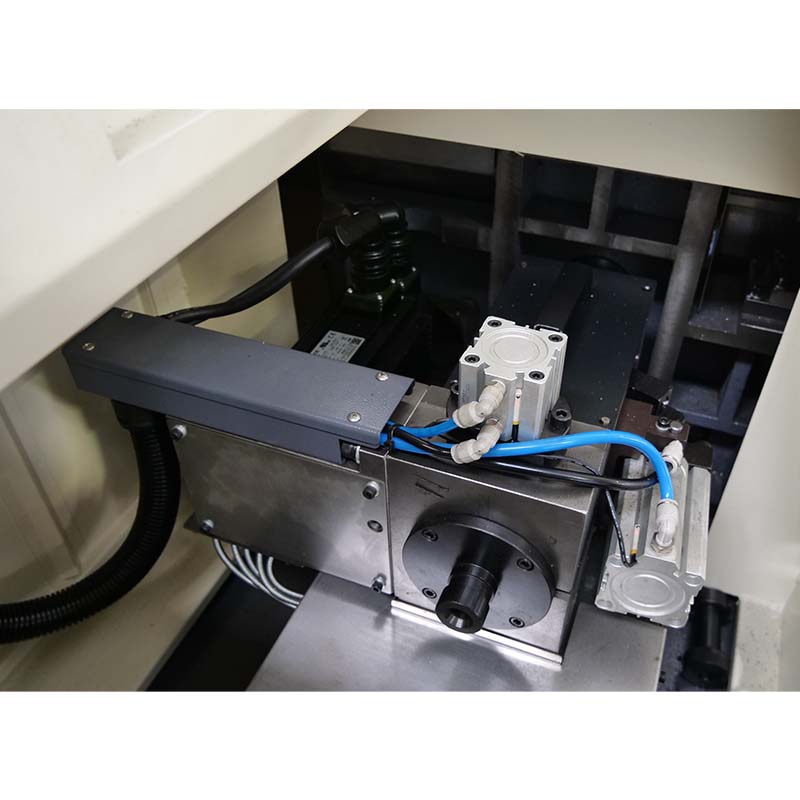

| Подшпиндель | |
| Макс. диаметр зажима | Φ13 mm |
| Скорость вращения субшпинделя | 0–5000 r/min |
| Мощность двигателя субшпинделя | 2 kW |
| подшпиндельная фреза | ∮16 hole cutter (2 pcs), ER16 toolholder (2 pcs), 12×12 mm tool section (1 pc) |
| Подшпиндельная боковая силовая головка | |
| Коллет ER11+ER16 | 3 + 3 pcs |
| Скорость вращения боковой силовой головки | 5000 r/min |
| Двигатель боковой силовой головки | 0.4 kW |
| Перемещение по оси X1 | 100 mm |
| Перемещение по оси Y1 | 240 mm |
| Перемещение по оси Z1 | 180 mm |
| Мощность серводвигателя оси X1 | 0.75 kW |
| Мощность серводвигателя оси Y1 | 1 kW |
| Мощность серводвигателя оси Z1 | 1 kW |
| Слайд Форма | Linear guideway |
| Движение по оси X2 | 400 mm |
| Движение по оси Y2 | 40 mm |
| Движение по оси Z2 | 190 mm |
| Мощность серводвигателя оси X2 | 1 kW |
| Мощность серводвигателя оси Y2 | 0.75 kW |
| Мощность серводвигателя оси Z2 | 1 kW |
| Размеры машины (L×W×H) | 2030×1250×1930 mm |
| Вес машины | 1730 kg |
