Description

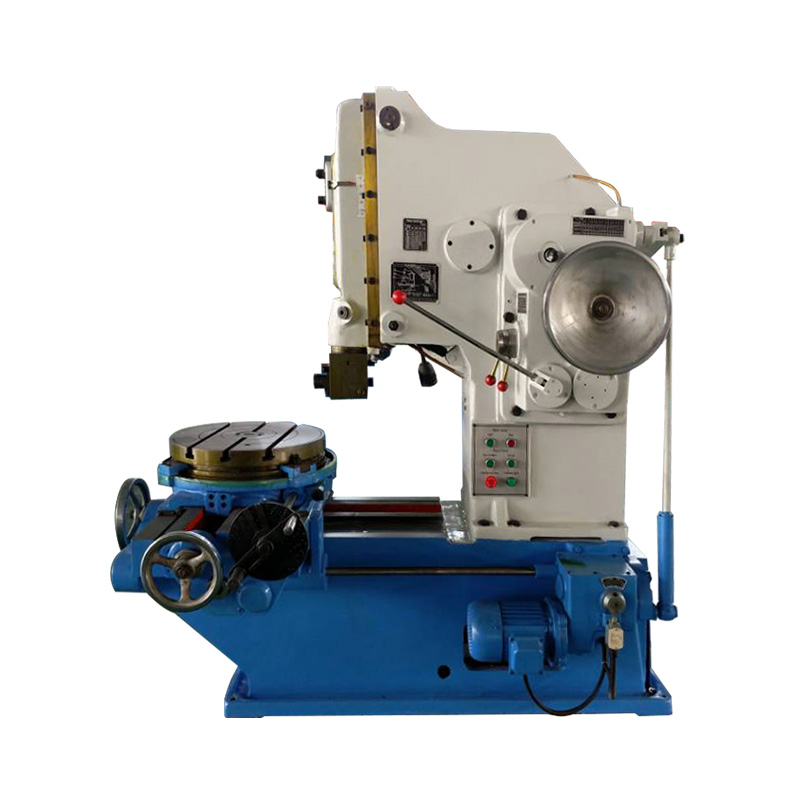

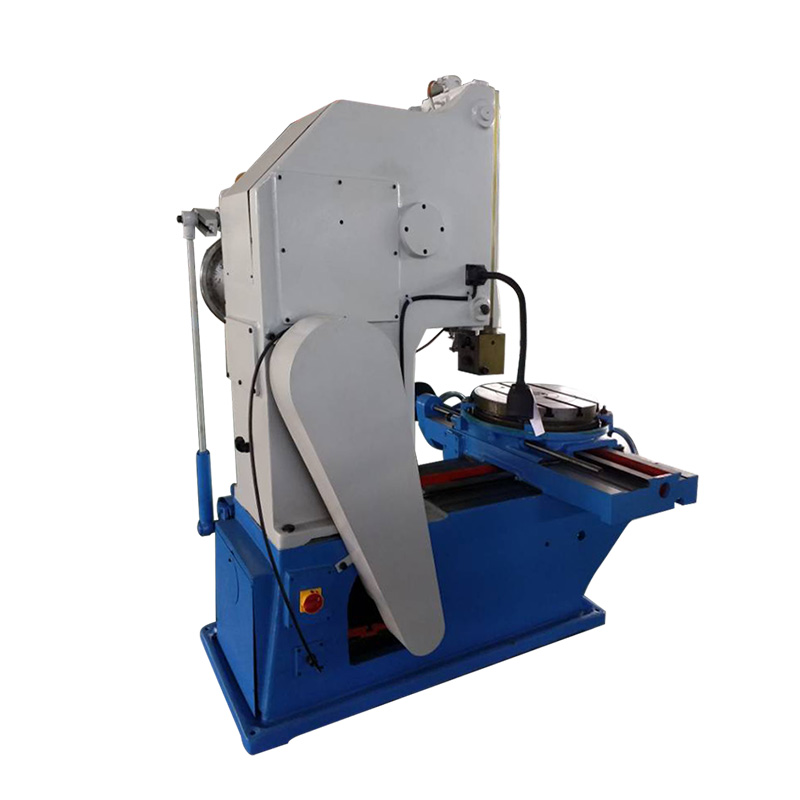

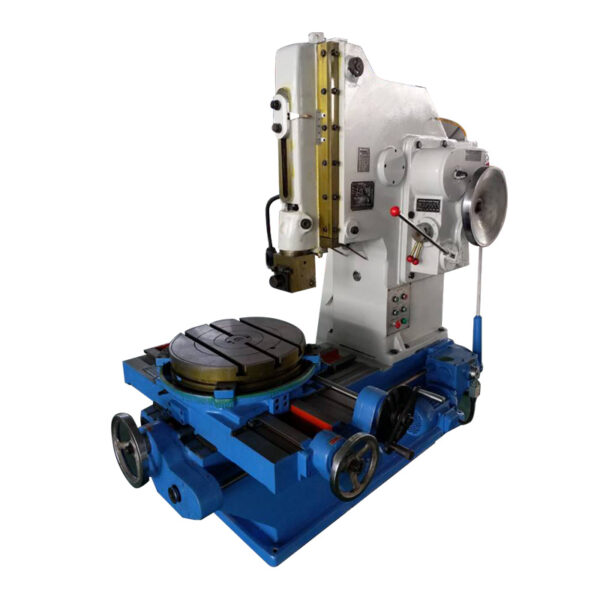

Станок B5020 — это универсальный строгальный станок, предназначенный для выполнения различных видов обработки плоских поверхностей. Он способен выполнять интерполяционную плоскую обработку, формировать поверхности, а также нарезать шпоночные пазы с высокой точностью. Кроме того, станок подходит для выполнения наклонных вставок в пределах 10° и других аналогичных операций, что расширяет его функциональные возможности.
B5020 идеально подходит для мелкосерийного и индивидуального производства, особенно в условиях инструментальных, ремонтных и машиностроительных предприятий. Его конструкция обеспечивает надёжную работу, стабильную производительность и высокое качество обработки, что делает его востребованным решением для предприятий, стремящихся к гибкости и эффективности в производственных процессах.
Технические характеристики долбежного станка B5020
| Технические характеристики | B5020 |
| Макс. длина резки (интерполированное внутреннее отверстие 360 мм) | 200mm |
| Диаметр стола | 500mm |
| Количество возвратно-поступательных движений в минуту ползуна | 32,50,80,125n/min |
| Вертикальный ход регулировки ползуна | 230mm |
| Макс. размер заглушки (Ш×В) | 25×40mm |
| Угол поворота стола | 360° |
| Макс. продольное перемещение рабочего стола (механическое / ручное) | 400（450）mm |
| Макс. поперечное перемещение рабочего стола (механическое / ручное) | 450（500）mm |
| Макс. вес заготовки | 400kg |
| Макс. сила резания | 55000N |
| Рабочая поверхность до нижнего конца каретки | 320mm |
| Расстояние до передней стенки станины | 485mm |
| Диапазон подачи рабочего стола | 0.08–1.21mm |
| Диапазон подачи поворотного стола | 0.052–0.783° |
| Скорость главного двигателя | 1430rpm |
| Мощность главного двигателя | 3kW |
| Габариты (Д×Ш×В) | 1916×1305×1995mm |
| Вес станка (прибл.) | 2200kg |
Основные характеристики
- Рабочий стол станка оснащен тремя различными направлениями подачи (продольной, горизонтальной и вращательной), поэтому рабочий объект проходит через один зажим, несколько поверхностей в обработке станка
- Гидравлический трансмиссионный механизм с возвратно-поступательным движением скользящей подушки и гидравлическим устройством подачи для рабочего стола.
- Скользящая подушка имеет одинаковую скорость в каждом ходе, а скорость движения ползуна и рабочего стола может регулироваться непрерывно.
- Гидравлический стол управления имеет коммутационное масло ползуна для масляного реверсивного механизма, в дополнение к гидравлической и ручной подаче снаружи, даже есть один двигатель привода вертикального, горизонтального и вращательного быстрого перемещения.
- Используйте гидравлическую подачу долбёжного станка, когда работа закончена, мгновенная подача назад, поэтому лучше, чем механический долбёжный станок, использующий барабанную подачу.
