Description

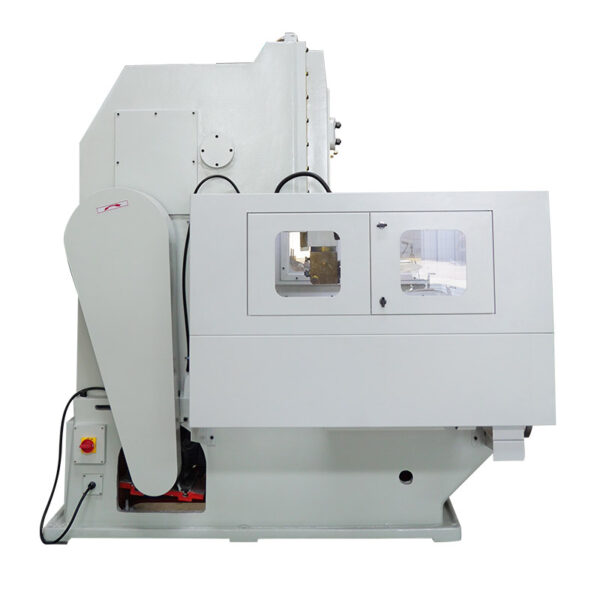

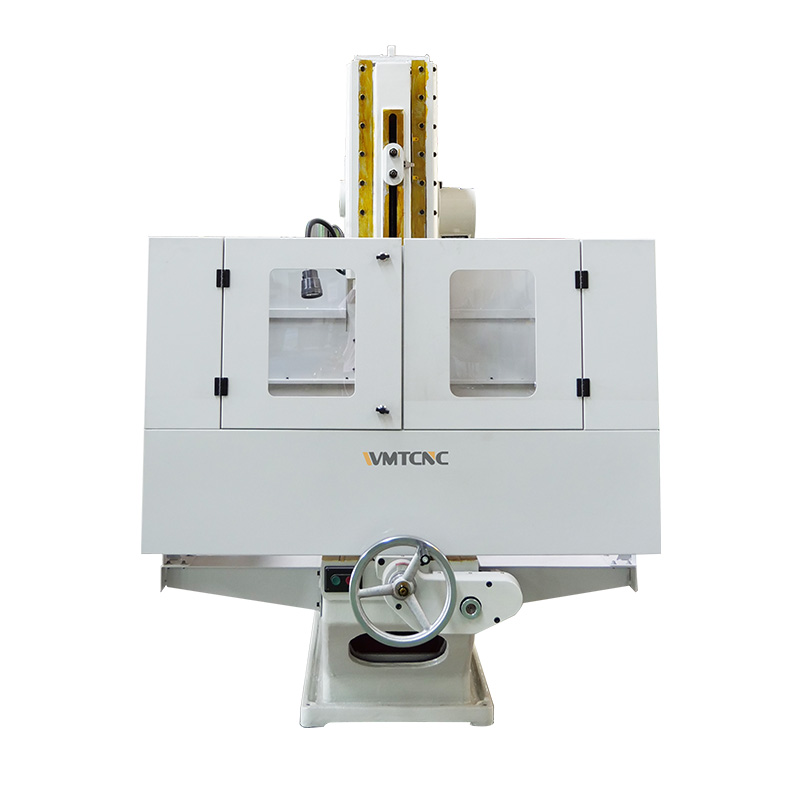

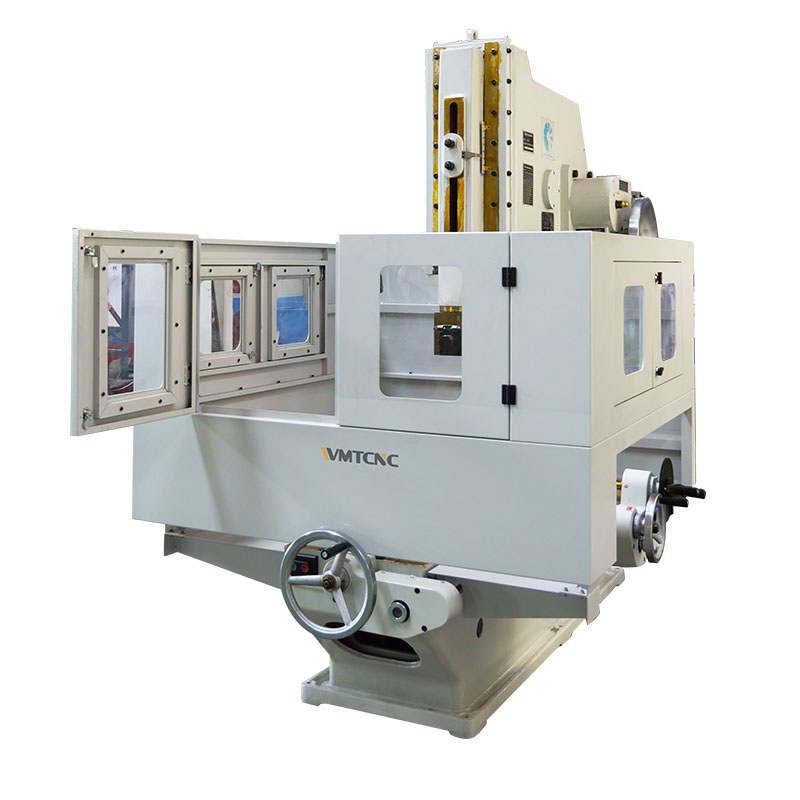

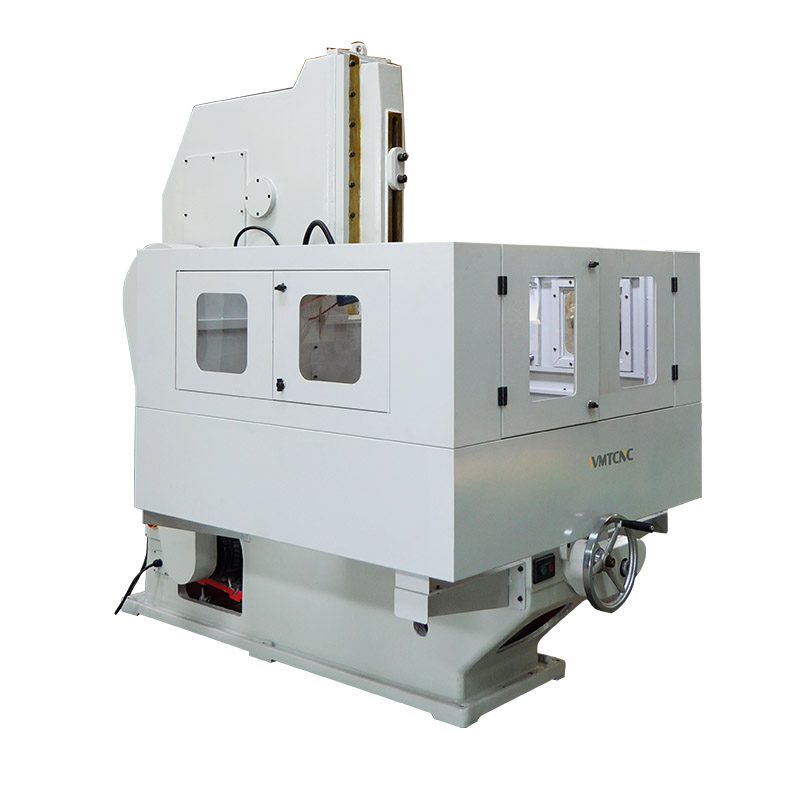

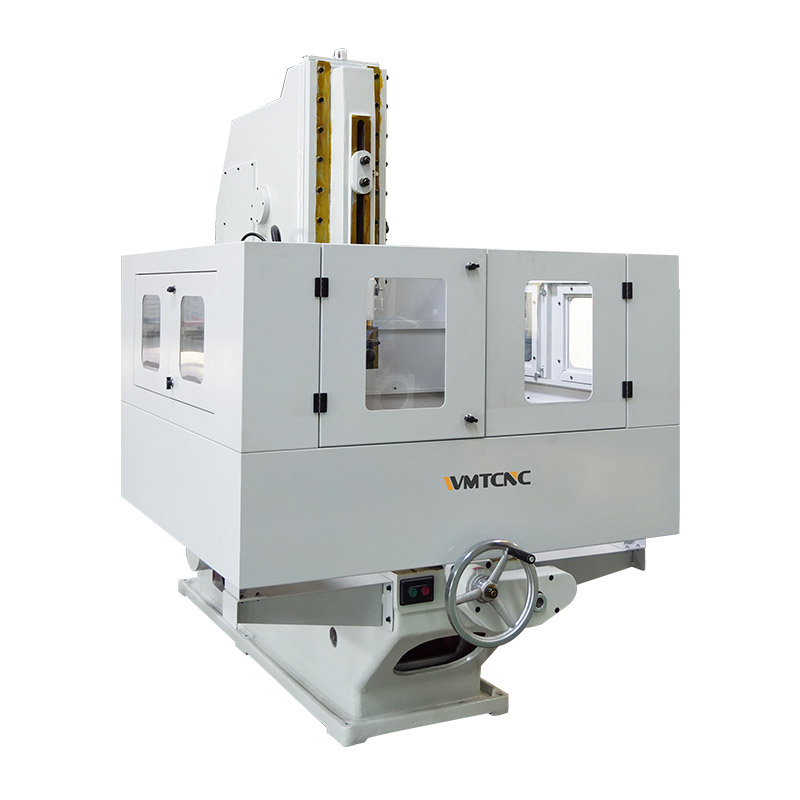

B5032 — это высокоточная протяжная машина, предназначенная для обработки шпоночных пазов, шлицев, внутренних пазов и глухих отверстий. Благодаря прочной конструкции и стабильной работе, она идеально подходит для механической обработки деталей сложной внутренней формы.
B5032 широко применяется на машиностроительных предприятиях и в ремонтных мастерских, обеспечивая чистоту обработки и высокую повторяемость. Эта модель отличается универсальностью и простотой эксплуатации, что делает её удобным решением как для серийного, так и для индивидуального производства.
Технические характеристики долбежного станка B5032
| Технические характеристики | B5032 |
| Макс. длина резки (интерполированное внутреннее отверстие 360 мм) | 320mm |
| Диаметр стола | 630mm |
| Количество возвратно-поступательных движений в минуту ползуна | 20,32,50,80n/min |
| Вертикальный ход регулировки ползуна | 315mm |
| Макс. размер заглушки (Ш×В) | 25×40mm |
| Угол поворота стола | 360° |
| Макс. продольное перемещение рабочего стола (механическое/ручное) | 480（620）mm |
| Макс. поперечное перемещение рабочего стола (механическое/ручное) | 480（560）mm |
| Макс. вес заготовки | 500kg |
| Макс. сила резания | 75000N |
| Рабочая поверхность до нижнего конца каретки | 490mm |
| Расстояние от фрезы до передней стенки станины | 600mm |
| Диапазон вертикальной и горизонтальной подачи стола | 0.08–1.21mm |
| Диапазон подачи поворотного стола | 0.052–0.783° |
| Скорость главного двигателя | 960rpm |
| Мощность главного двигателя | 4kW |
| Габариты (Д×Ш×В) | 2180×1505×2285mm |
| Вес станка | 3500kg |
Основные характеристики
- Трехосевая связь

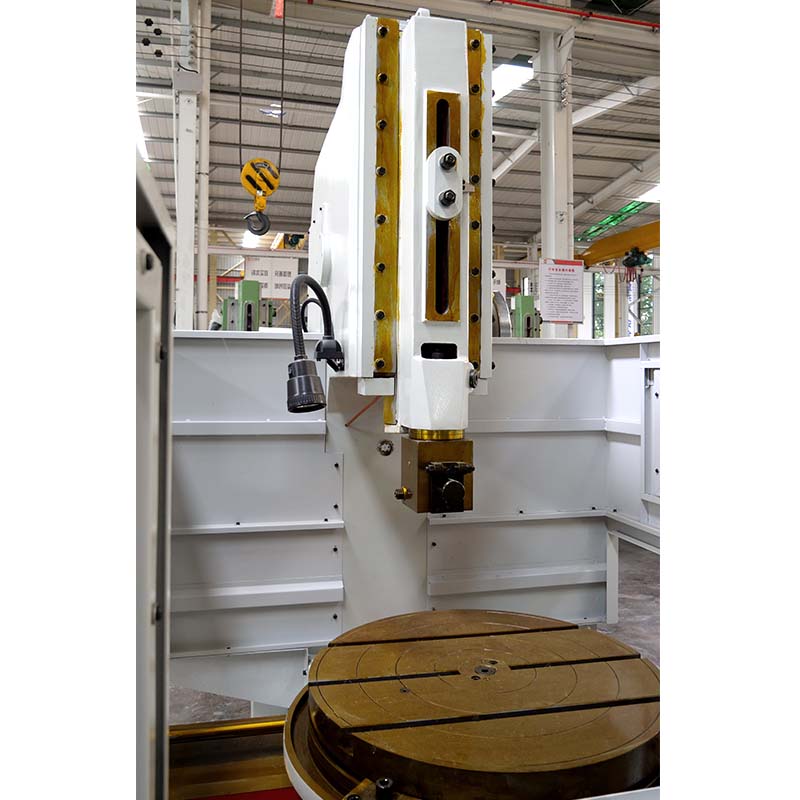

Плунжер совершает возвратно-поступательное движение вертикально с ползуном, а заготовка перемещается прерывисто вдоль продольного, поперечного и окружного направлений для обработки.
- Система конфигурации
Система ЧПУ и четвертая ось настроены для реализации функции болта специальной заготовки, что значительно расширяет область применения и эффективность обработки станка.
Подходит для обработки шпоночных пазов и шлицев в автозапчастях и авиационных штекерах.
