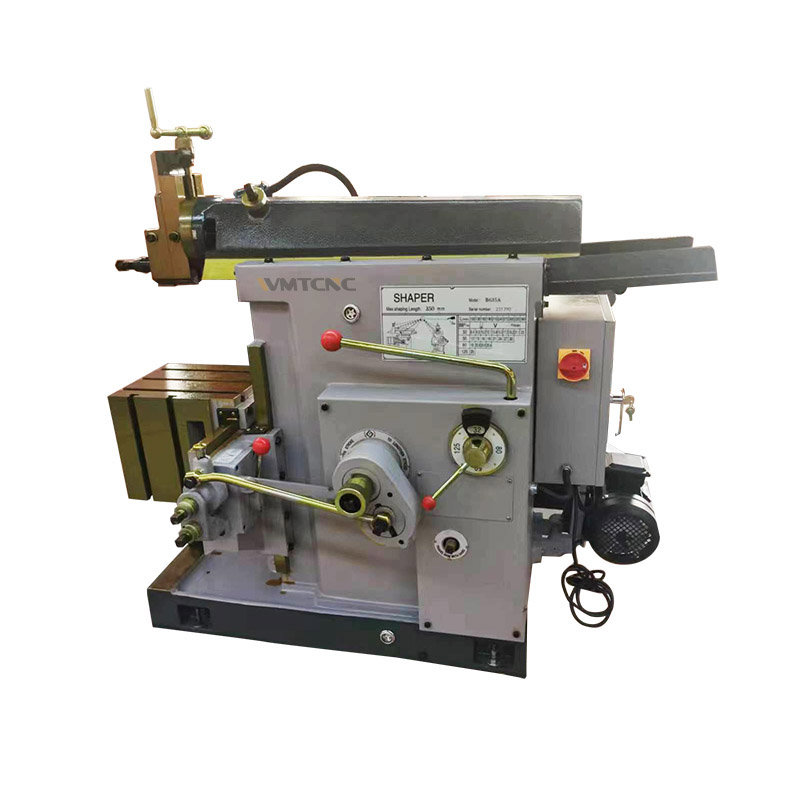

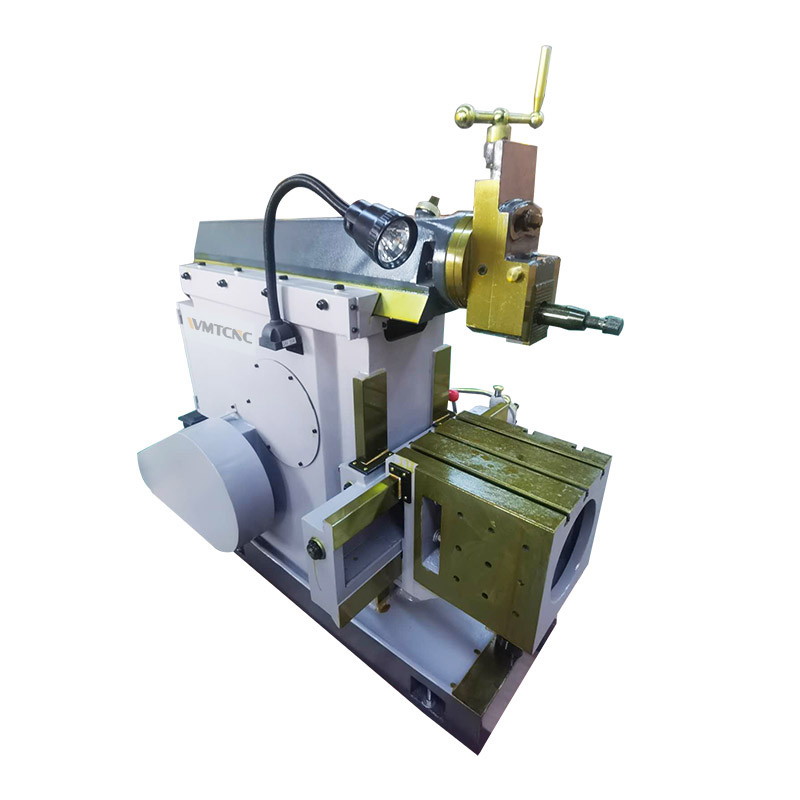

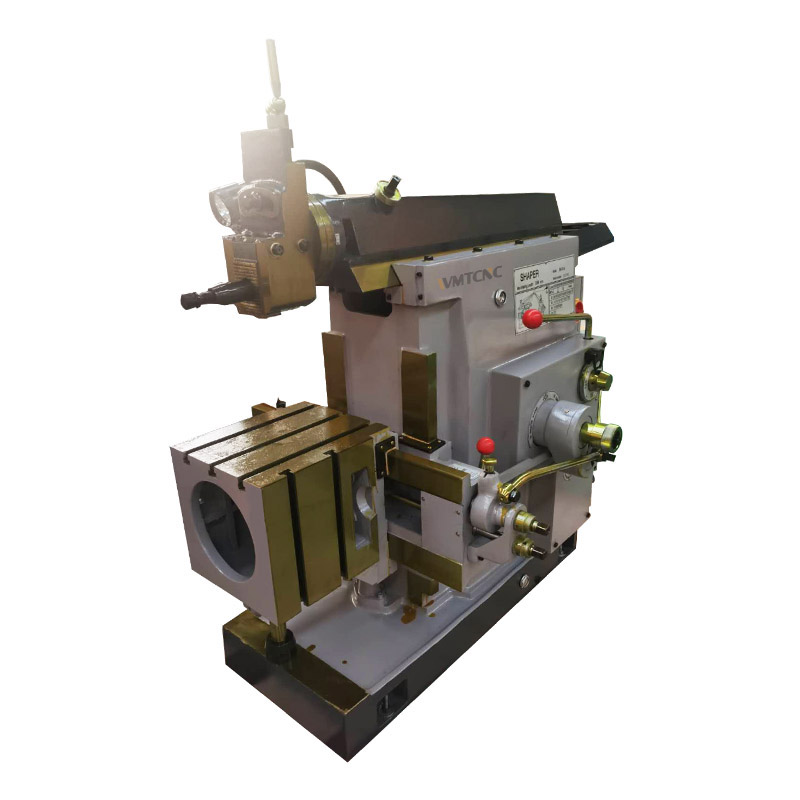

Горизонтальный зубчато-реечный универсальный строгальный станок B635A — оптимальное решение для мелкосерийного и единичного производства небольших и средних заготовок. Он превосходно выполняет строгание плоскостей, формирование чистовых поверхностей и нарезание пазов за один проход. Эргономичная конструкция и интуитивная система управления позволяют быстро адаптировать станок под разнообразные технологические задачи.
Горизонтальная компоновка в сочетании с надёжной зубчатой передачей обеспечивает стабильность движения, минимальные вибрации и высокую точность обработки. Прочная станина и синхронизированные узлы гарантируют равномерное качество отделки даже на сложных профилях. Быстрая фиксация заготовок сокращает время наладки, а компактные размеры B635A упрощают интеграцию в производственные линии и ремонтные участки.
Детали машины
 |
 |
| Рабочий-стол | Электрическая-коробка |
Универсальный строгальный станок B635A незаменим при изготовлении прототипов, пресс-форм и ремонтно-восстановительных работ, предлагая гибкость, надёжность и долговечность. Надёжные материалы изготовления и простое техническое обслуживание гарантируют длительный срок службы оборудования. Операторская практика показывает высокую производительность и минимальные затраты на переналадку.
Технические характеристики формовочной машины B635A
| Технические характеристики | B635A |
| Макс. длина строгания | 350mm |
| Макс. расстояние от дна ползуна до рабочего стола | 330mm |
| Поперечный ход | 400mm |
| Вертикальный ход | 270mm |
| Перемещение резцедержателя | 110mm |
| Время возвратно-поступательных движений ползуна | 32/50/80/125 (per minute) |
| Мощность главного двигателя | 1.5kw |
| Макс. размер инструмента (ширина×толщина) | 20×30mm |
| Размер Т-образных пазов (Ш×Ш×Г) | 14mm |
| Угол поворота | ±90° (Without vice), ±55° (With vice) |
| Размер верстака | 350×300mm |
| Габаритные размеры (Д×Ш×В) | 1530×930×1370mm |
| Размер упаковки (Д×Ш×В) | 1500×1000×1500mm |
| Вес станка | 1100/1250kg |
Основные характеристики
- Стенд строгального станка может поворачивать угол стола с помощью горизонтального и подъемного механизма перемещения; для строгания наклонной плоскости, тем самым расширяя сферу использования.
- Система подачи строгального станка использует кулачковый механизм для регулировки скорости подачи. Очень удобно изменять скорость подачи.
- Рубаночный станок оснащен системой защиты от перегрузки режущей системы. При возникновении неосторожной работы, внешних воздействий или перегрузки резки он перейдет в режим самоскольжения, не разрушая машину.
- Зазор между бегунком и рельсом станины, скоростной передачей и главной направляющей поверхностью скольжения будет смазываться насосным маслом.
- Рубаночный станок оснащен сцеплением и стояночным тормозным устройством. Поэтому не нужно отключать питание при изменении скорости, запуске машины или торможении машины.
