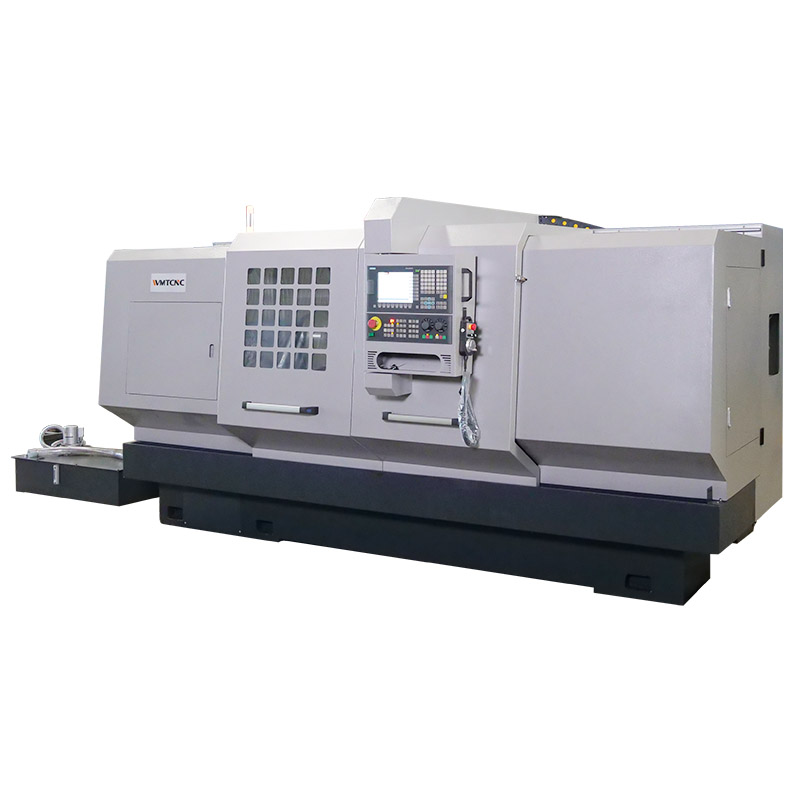

CDK6150 — токарный станок большого диаметра от WMTCNC, разработанный для высокопродуктивной обработки внутренних и внешних поверхностей. Он идеально подходит для обработки цилиндрических, торцовых, конических и дуговых форм, а также нарезания резьбы на валах.
Благодаря исключительному уровню жёсткости и стабильности, CDK6150 обеспечивает постоянную точность даже при интенсивной эксплуатации. Продуманная конструкция гарантирует надёжную работу в самых требовательных условиях производства. Удобный интерфейс и эргономичное размещение органов управления упрощают взаимодействие оператора с оборудованием. Отлаженные механизмы и высококачественные материалы минимизируют необходимость обслуживания и продлевают срок службы узлов.
Детали машины
 |
 |

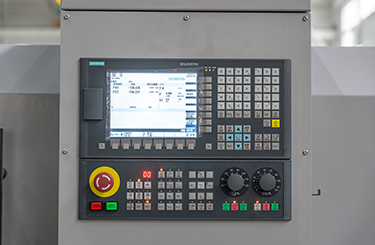

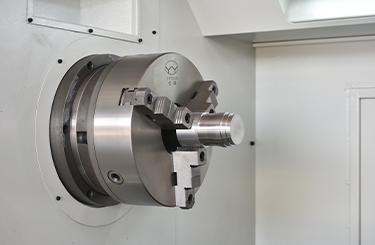

| Система ЧПУ контроллер | чак |
 |
 |

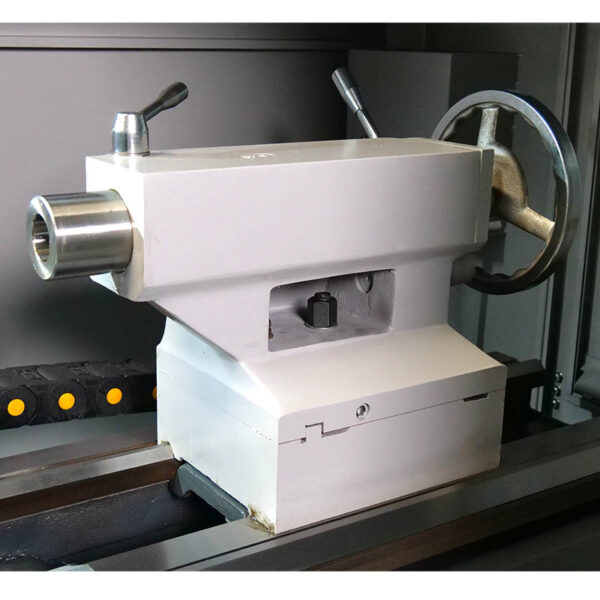

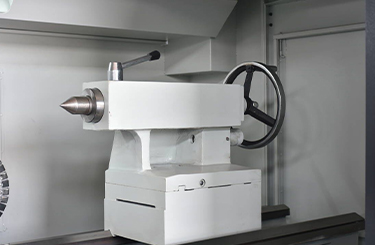

| штырь для инструмента | задняя бабка |
Станок оснащён современной системой диагностики и контроля, позволяющей своевременно выявлять и устранять неполадки. Интуитивно понятные элементы управления и гибкие программные возможности ускоряют наладку и переналадку оборудования под различные задачи. Благодаря оптимизированным кинематикам, CDK6150 демонстрирует низкий уровень вибраций, что положительно влияет на качество обработанных поверхностей.
Технические характеристики токарного станка с ЧПУ с горизонтальной станиной CDK6150
| Технические характеристики | CDK6150 |
| Вместимость | |

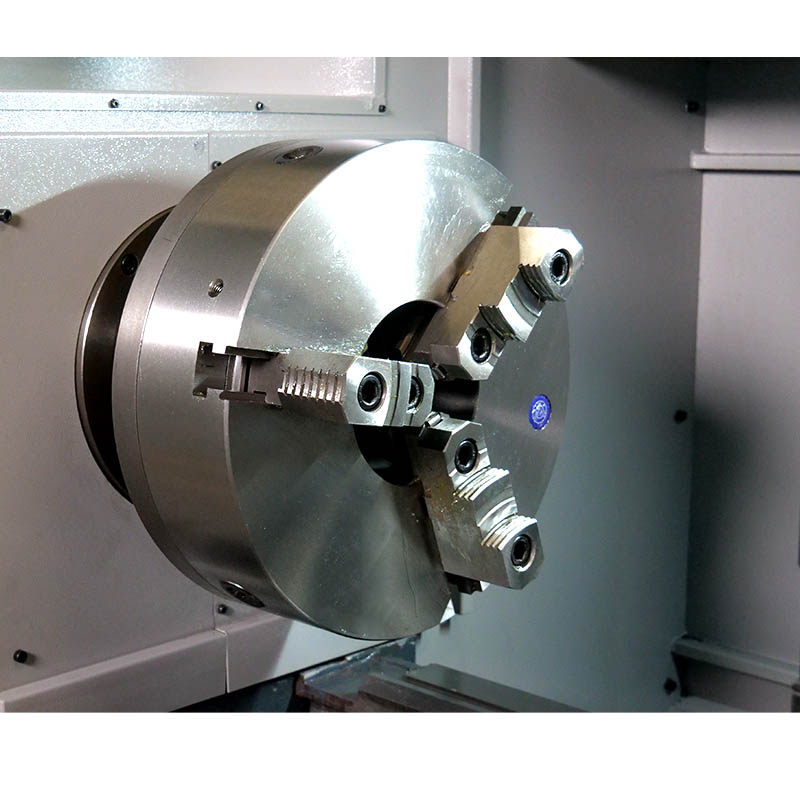

| Размер патрона | 3-jaw chuck (320)/(380)/(400) |
| Макс. диам. поворота над станиной | 500 mm |
| Расстояние между центрами | 1000/1500/2000/3000 mm |
| Макс. диам. поворота над ползуном | 270 mm |
| Ширина станины | 400 mm |
| Шпиндель | |
| Диапазон частоты вращения шпинделя | 150–800 / 70–700 r/min |
| Режим скорости вращения шпинделя | Stepless Frequency Speed Adjustment |
| Отверстие шпинделя | 110/140/160/170 mm |
| Шпиндель (соединение) | Short cylindrical thread connection |
| Конус шпинделя | N/A |
| Ось | |
| Перемещение по оси X | 310 mm |
| Перемещение по оси Z | 800 mm |
| Быстрое перемещение X/Z | 4000/5000 mm/min |
| Скорость вращения двигателя оси X | 1500 r/min |
| Пар двигателя оси X | 6 N·m |
| Мощность двигателя оси X | 1.5 kW |
| Скорость двигателя оси Z | 1500 r/min |
| Пар двигателя оси Z | 10 N·m |
| Мощность двигателя оси Z | 1.5 kW |
| Хвостовая бабка | |
| Внешний диаметр задней бабки | 80 mm |
| Ход пиноли задней бабки | 200 mm |
| Конусность пиноли задней бабки | Morse No. 5 |
| ШВП X/Z | X=25 / Z=40 mm |
| Револьверная головка | |
| Тип | Electrical type |
| Электрическая инструментальная стойка (модель) | HAK21192 |
| Количество станций | 4 позиции |
| Макс. сечение инструмента | 25×25 mm |
| Время индексации револьверной головки | 2.6 s |
| Двигатель | |
| Мощность двигателя шпинделя | 7.5 kW |
| Мощность насоса СОЖ | 0.125 kW |
| Точность позиционирования | 0.02 mm |
| Точность повторного позиционирования | 0.01 mm |
| Размеры станка | |
| Габаритные размеры (Д×Ш×В) | 2800×1750×1800 mm |
| Размер упаковки (Д×Ш×В) | 3050×2300×2050 mm |
| N.w | 2.5 t |
Основные характеристики
- Полностью закрытый корпус, безопасная и простая эксплуатация.
- Высокожесткая литая станина.
- Токарный станок с ЧПУ большого диаметра с высокоточным подшипником шпинделя.
- GSK, FANUC, Siemens system в качестве дополнительного выбора.
- Направляющие станины закалены в процессе производства.
