Description

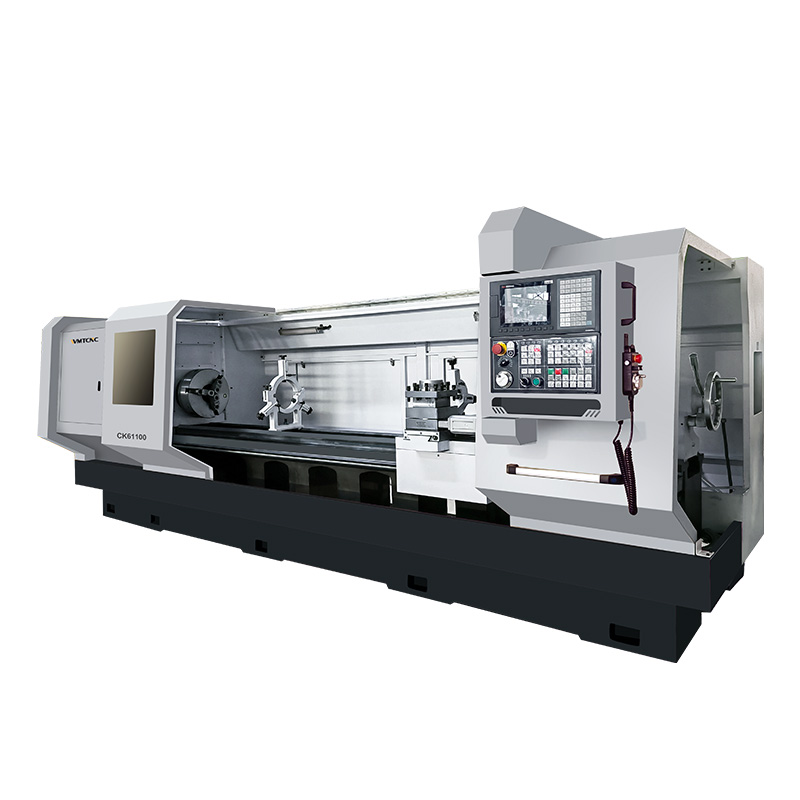

CDK6160 – крупногабаритный токарный станок WMTCNC, предназначенный для высокопроизводительной обработки внутренних и внешних цилиндрических поверхностей, торцовых, конических и дуговых форм, а также нарезания резьбы на валах. Благодаря превосходной жёсткости конструкции и устойчивости во время эксплуатации, CDK6160 обеспечивает безупречно точное взаимодействие механических компонентов и стабильность параметров обработки.
Инновационная система управления и оптимизированные кинематики позволяют достигать высокой производительности без потери качества. Долговременная точность станка подтверждена надёжностью узлов и минимальными требованиями к техническому обслуживанию. Удобный интерфейс и продуманная эргономика облегчают работу оператора, а высокий уровень автоматизации ускоряет переналадку и адаптацию к различным задачам. CDK6160 станет оптимальным решением для предприятий, стремящихся увеличить эффективность и качество производства.
Детали машины
 |
 |

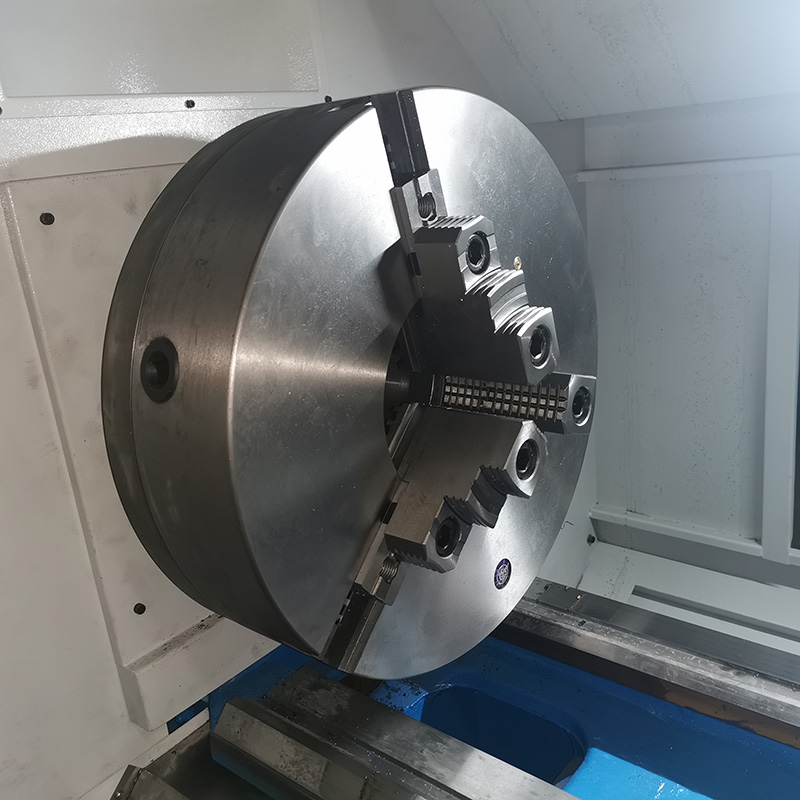

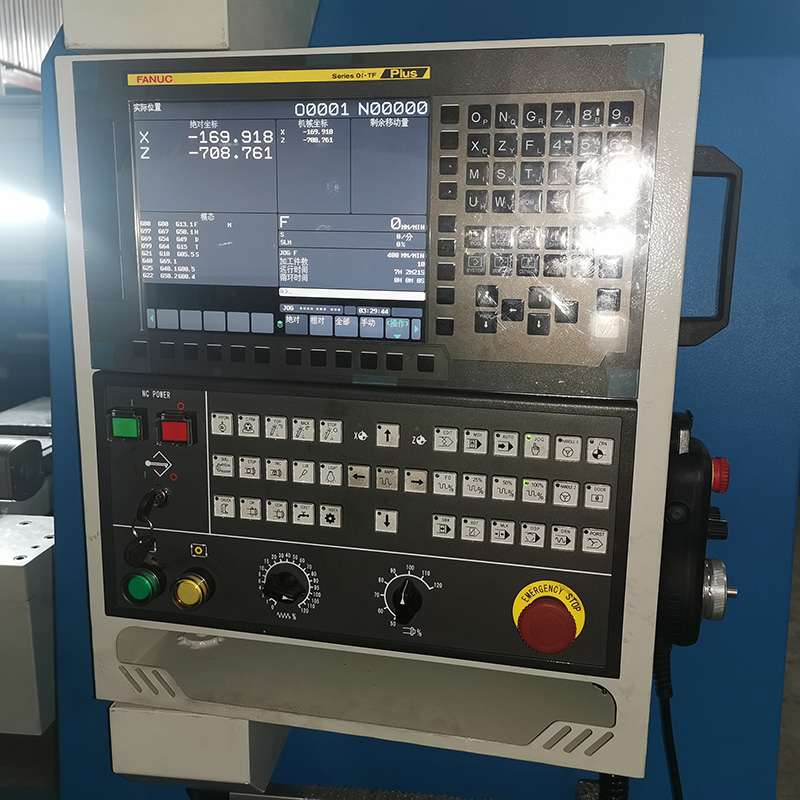

| Система ЧПУ контроллер | чак |
 |
 |

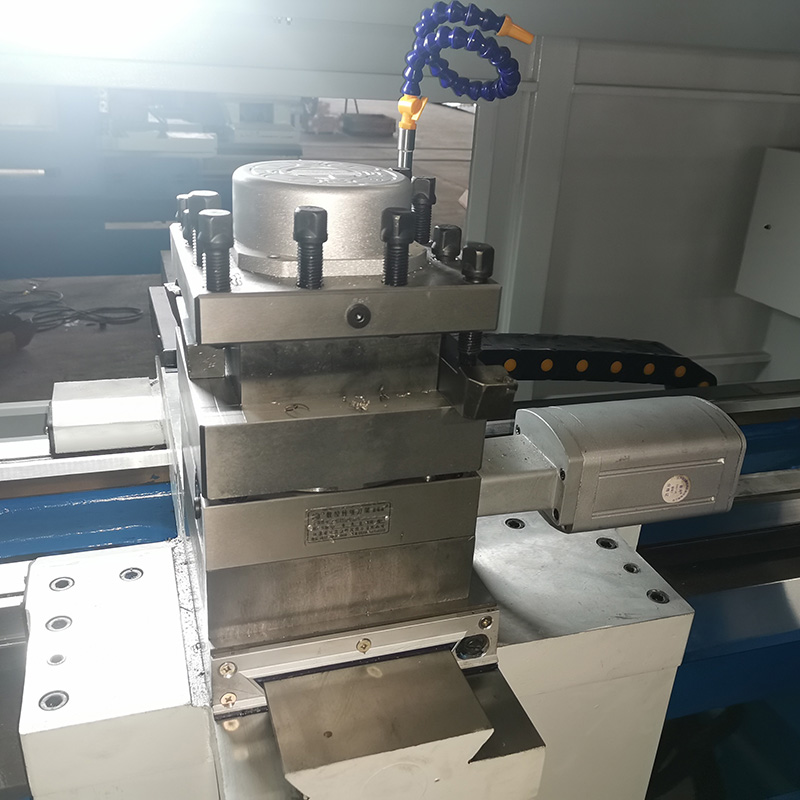

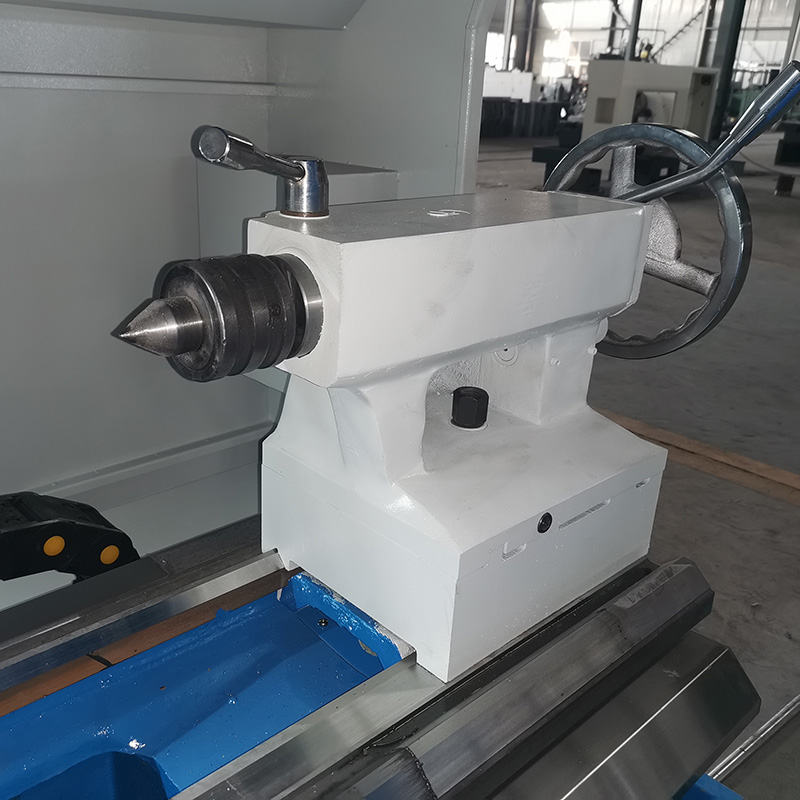

| штырь для инструмента | задняя бабка |
Технические характеристики токарного станка с ЧПУ с горизонтальной станиной CDK6160
| Технические характеристики | CDK6160 |
| Вместимость | |
| Размер патрона | 3-jaw chuck (500) |
| Макс. диам. поворота над станиной | 600 mm |
| Расстояние между центрами | 1000/1500/2000/3000 mm |
| Макс. диам. поворота над ползуном | 370 mm |
| Ширина станины | 400 mm |
| Шпиндель | |
| Диапазон частоты вращения шпинделя | 70–500 r/min |
| Режим скорости вращения шпинделя | Stepless Frequency Speed Adjustment |
| Отверстие шпинделя | 200/225 mm |
| Шпиндель (соединение) | Short cylindrical thread connection |
| Конус шпинделя | N/A |
| Ось | |
| Перемещение по оси X | 310 mm |
| Перемещение по оси Z | 800 mm |
| Быстрое перемещение X/Z | 4000/5000 mm/min |
| Скорость вращения двигателя оси X | 1500 r/min |
| Крутящий момент двигателя оси X | 6 N·m |
| Мощность двигателя оси X | 1.5 kW |
| Скорость двигателя оси Z | 1500 r/min |
| Крутящий момент двигателя оси Z | 10 N·m |
| Мощность двигателя оси Z | 1.5 kW |
| Хвостовая бабка | |
| Внешний диаметр задней бабки | 80 mm |
| Ход пиноли задней бабки | 200 mm |
| Конусность пиноли задней бабки | Morse No. 5 |
| ШВП X/Z | X=25 / Z=40 mm |
| Револьверная головка | |
| Тип | Electrical type |
| Электрическая инструментальная стойка (модель) | HAK21192 |
| Количество станций | 4 позиции |
| Макс. сечение инструмента | 25×25 mm |
| Время индексации револьверной головки | 2.6 s |
| Двигатель | |
| Мощность двигателя шпинделя | 7.5 kW |
| Мощность насоса СОЖ | 0.125 kW |
| Точность позиционирования | 0.02 mm |
| Точность повторного позиционирования | 0.01 mm |
| Габаритные размеры (Д×Ш×В) | 2800×1800×1850 mm |
| Размер упаковки (Д×Ш×В) | 3050×2300×2100 mm |
| N.w | 3.1 t |
Основные характеристики
- Полностью закрытый корпус, безопасное и простое управление.
- Высокожесткая литая станина.
- Большой токарный станок с ЧПУ с высокоточным шпиндельным подшипником.
- GSK, FANUC, Siemens system в качестве дополнительного выбора.
- Направляющие станины закалены в процессе производства.
