Description

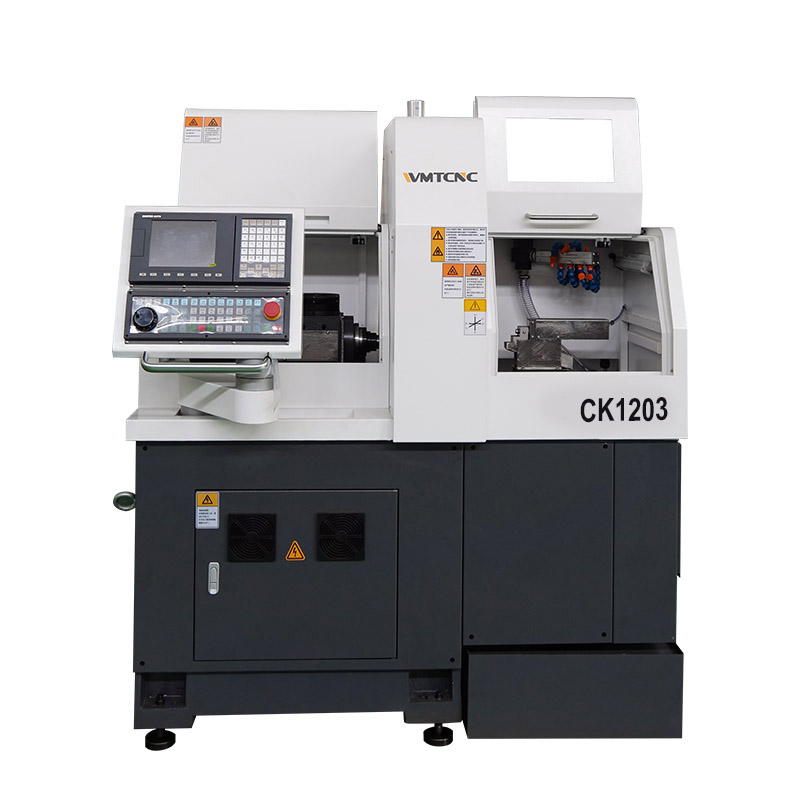

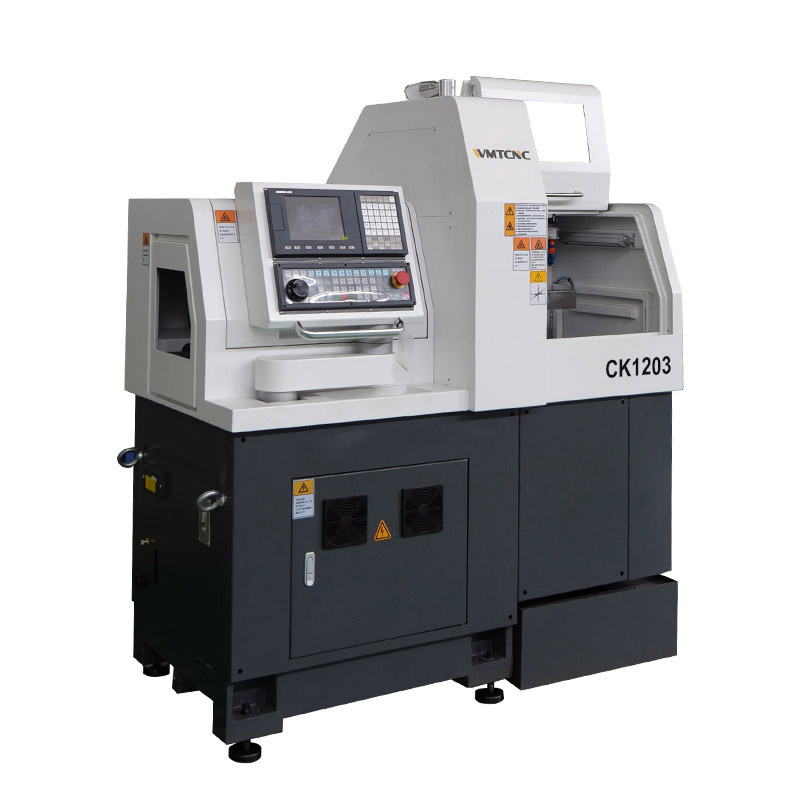

CK1203 — высокопроизводительный швейцарский токарный автомат с ЧПУ и чугунным корпусом, сочетающий прочность литой станины и миханнитовой опорной плиты для высочайшей жёсткости и устойчивости. Машина гарантирует стабильность и минимальные вибрации при обработке сложных, мелких прецизионных деталей с тонкими валами.
Благодаря точному управлению и оптимальной конструкции CK1203 широко применяется в телекоммуникационной, электронной, автомобильной, пневматической, гидравлической, медицинской и авиастроительной отраслях. Этот швейцарский токарный автомат обеспечивает надёжность, долговечность и высокое качество обработки, повышая эффективность производства и сокращая время технологических циклов. Удобство в обслуживании и точной настройке делает CK1203 универсальным решением для современных производственных задач.
Технические характеристики токарного станка швейцарского типа с ЧПУ CK1203
| Спецификация | CK1203 | ||
|---|---|---|---|
| Мощность переработки | Макс. диаметр зажима шпинделя (мм) | Φ12 | |
| Диаметр отверстия главного шпинделя (мм) | Φ16 | ||
| Максимальная длина обработки (мм) | Фиксированная направляющая втулка | 140 | |
| Поворотная направляющая втулка | 135 (Optional) | ||
| Без направляющей втулки | — | ||
| Макс. диаметр зажима заднего шпинделя (мм) | — | ||
| Макс. диаметр сверления (мм) | φ7 | ||
| Макс. диаметр нарезания резьбы (мм) | M6 | ||
| Механическая мощность | Скорость вращения главного шпинделя (об/мин) | 8000 | |
| Скорость вращения заднего шпинделя (об/мин) | — | ||
| Скорость вращения приводного инструмента (об/мин) | 5000 (Optional) | ||
| Скорость ускоренного перемещения (м/мин) | 20 | ||
| Биение шпинделя (мм) | ≤0.002 | ||
| Точность повторного позиционирования | ≤0.003 | ||
| Инструментальные системы | Цилиндрический токарный инструмент | 5 (Φ10) | |
| Торцевой сверлильный инструмент | 4 (ER11) | ||
| Боковой приводной инструмент | 3 (ER11) (Optional) | ||
| Обратный сверлильный инструмент | — | ||
| Мощность двигателя | Главный шпиндель (кВт) | 3.7 | |
| Боковой шпиндель (кВт) | — | ||
| Мощность двигателя бокового привода (кВт) | 0.4 (Optional) | ||
| Насос охлаждения (кВт) | 0.18 | ||
| Вес машины (кг) | 1350 | ||
| Габаритные размеры (Д×Ш×В) (мм) | 1560×900×1680 | ||
Основные характеристики

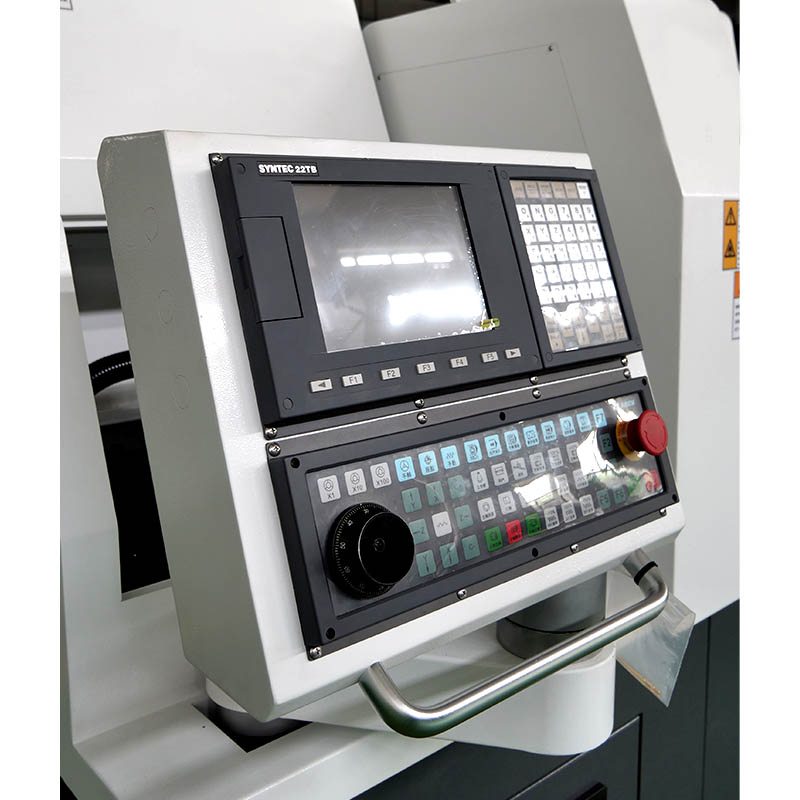

- 1. Система ЧПУ: Стандартная тайваньская система нового поколения, двухканальное управление, высокая эффективность и точность. Японская система Mitsubishi может быть выбрана в соответствии с требованиями заказчика.
- 2. Высокоточный шпиндель: В подшипниках шпинделя станка используются импортные прецизионные радиально-упорные подшипники, обеспечивающие высокую жесткость и длительную точность позиционирования. Биение шпинделя не превышает 2 мкм.
- 3. Высокоточная подача: Сервоприводные оси подачи, импортные высокоточные винтовые подшипники и импортные высокоточные винтовые направляющие обеспечивают точность обработки и долговременное сохранение точности. Точность позиционирования каждой оси не превышает 3 мкм.
- 4. Конструкция направляющей втулки: Быстрое переключение между режимами направляющей втулки и без нее позволяет удовлетворить разнообразные требования к обработке.

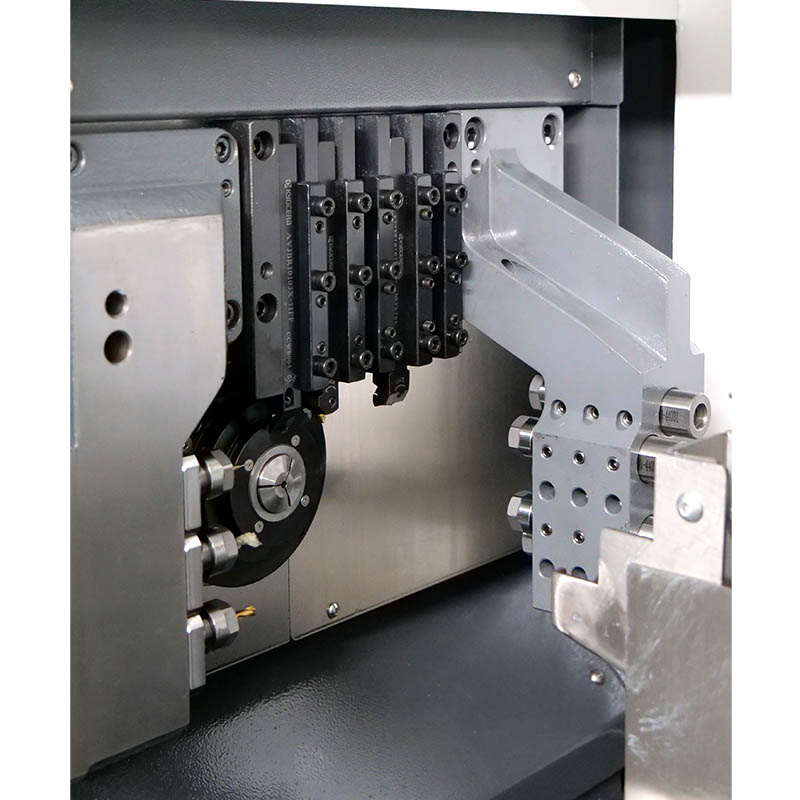

- 5. Инструментальная система: Станок использует вертикальную двухрядную инструментальную структуру с компактной конструкцией и быстрой сменой инструмента. Конфигурация радиального силового инструмента позволяет удовлетворить потребности сложной токарной, фрезерной, сверлильной и других процессов обработки композитных материалов.

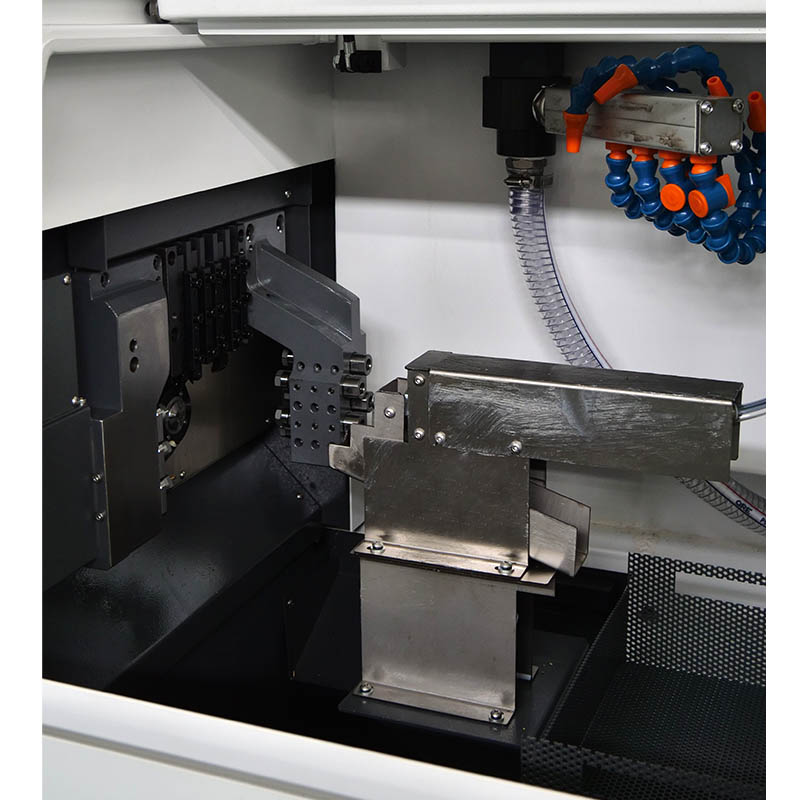

- 6. Автоматизация: Благодаря конфигурации автоматической подачи станка возможна автоматическая непрерывная обработка.
