Description

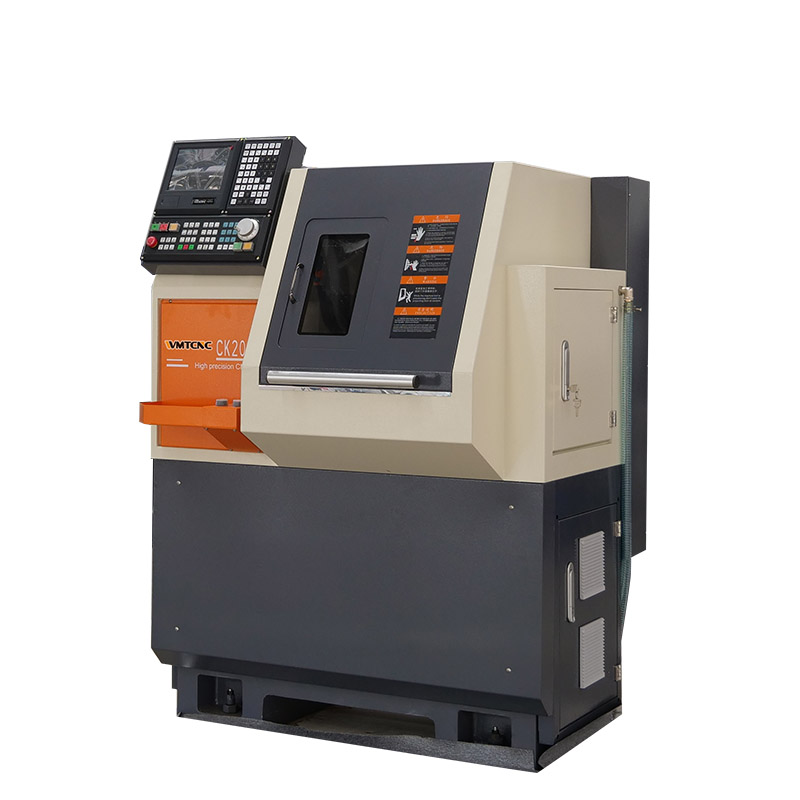

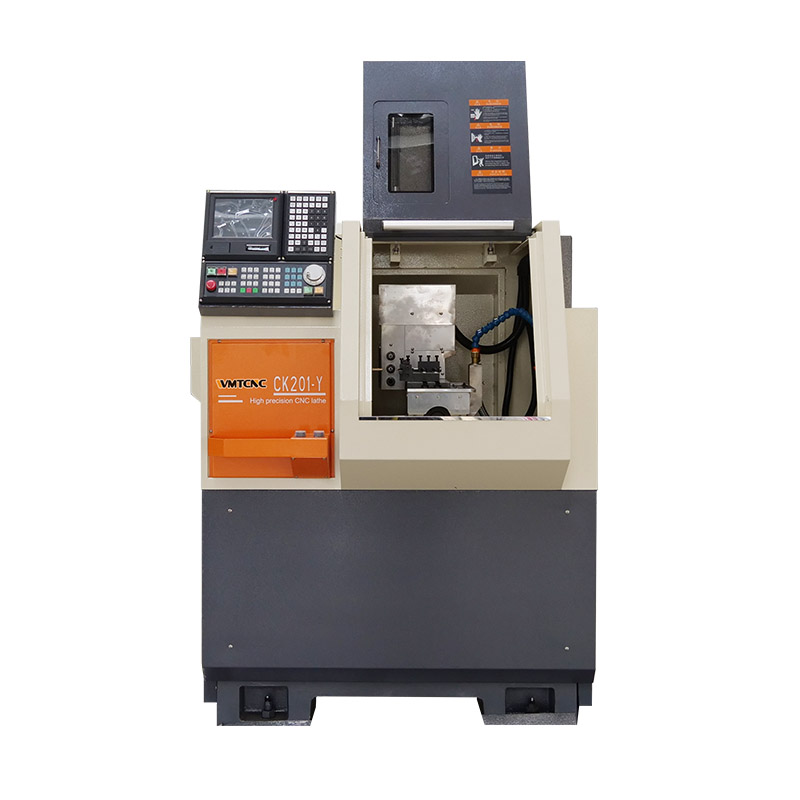

Станок CK201-Y представляет собой компактный и экономичный ЧПУ-токарный аппарат с малым суппортом, разработанный с учётом потребностей современных предприятий. Он отличается простотой эксплуатации, надёжностью и высокой точностью обработки. Благодаря интуитивному CNC-интерфейсу и программированию на ISO-коде он позволяет обрабатывать сложные детали: прямолинейные участки, конусы, дуги и резьбы.
Станок идеально подходит как для единичного производства, так и для мелкосерийных партий изделий с нестандартными формами: приборных корпусов, электронных компонентов, микроэлементов, разъёмов, оправ для очков, часовых механизмов, зажигалок и мелкой металлической фурнитуры. Эргономичная конструкция и минимальные требования к обслуживанию снижают затраты, а надёжность узлов обеспечивает длительный срок эксплуатации без простоев.
Детали машины
 |
 |

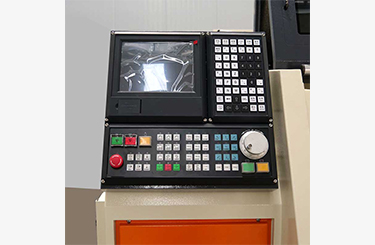

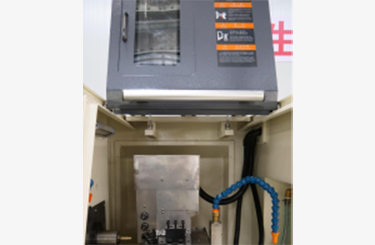

| Система ЧПУ | Внешняя крышка |
| Оснащена высококачественной системой ЧПУ марки YZ190, простой в эксплуатации. | Он полностью защищен и имеет небольшое переднее окно для удобной обработки воды и наблюдения. |
 |
 |

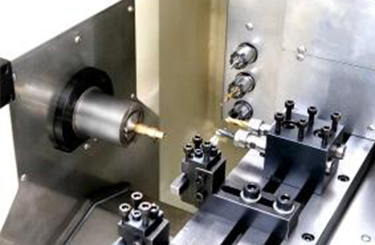

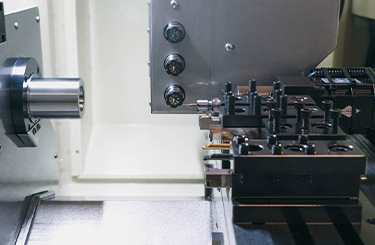

| Неподвижный люнет | Боковая силовая головка |
| Благодаря добавлению центральной рамы станок может обрабатывать тонкие валы, как токарный станок с ЧПУ с подвижной головкой, а размер патрона центральной рамы можно точно отрегулировать. Регулируемый по высоте держатель инструмента удобен для регулировки и поворота инструмента. |

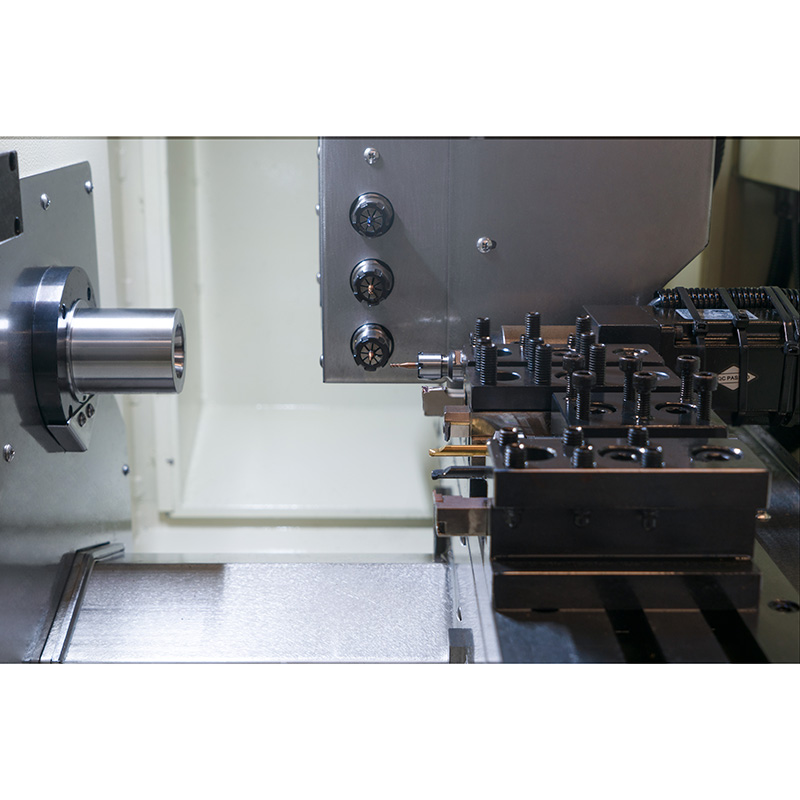

Она оснащена боковой силовой головкой оси Y для удовлетворения потребностей сложной токарной, фрезерной и сверлильной комбинированной обработки. |
Универсальность CK201-Y и возможность интеграции с другими системами автоматизации делают его ценным решением для современных цехов, стремящихся к оптимизации процессов. Это решение обеспечивает стабильность качества и сокращает время переналадки при смене изделий.
Технические характеристики токарного станка с ЧПУ CK201-Y
| Категория | Параметр | Значение |
|---|---|---|
|
Технические характеристики
|
CK201-Y
|
|
|
Мощность
|
Общая потребляемая мощность
|
4kW
|
|
Система ЧПУ
|
Минимальная установленная единица
|
0.001mm
|
|
Эквивалент импульса по оси X
|
0.0005mm
|
|
|
Эквивалент импульса оси Z
|
0.001mm
|
|
|
Макс. Программа
|
土9999.999
|
|
|
Скорость резки
|
1-4000mm/min
|
|
|
Скорость быстрой подачи по оси X
|
22000mm/min
|
|
|
Скорость быстрой подачи по оси Z
|
22000mm/min
|
|
|
Главный шпиндель
|
Максимальный диаметр прутка
|
Φ20mm
|
|
Диаметр сквозного отверстия главного шпинделя
|
Φ21mm
|
|
|
Макс. Диаметр вращения
|
Φ200mm
|
|
|
Высота центра главного шпинделя от земли
|
1000mm
|
|
|
Скорость вращения главного шпинделя
|
0-5000r/min
|
|
|
Мощность двигателя главного шпинделя
|
2kW
|
|
|
Ходовой
|
Перемещение по оси X
|
500mm (Diameter)
|
|
Перемещение по оси Z
|
200mm
|
|
|
Мощность серводвигателя оси X
|
0.75kW
|
|
|
Мощность серводвигателя оси Z
|
0.75kW
|
|
|
Форма направляющих
|
Linear Guide Rail
|
|
|
Система групповой обработки инструмента
|
Т-образная выемка
|
10pcs
|
|
16*16 квадратное лезвие
|
2pcs
|
|
|
10*10 квадратное лезвие
|
4pcs
|
|
|
8*8 квадратное лезвие
|
2pcs
|
|
|
ER11/Φ16
|
2pcs
|
|
|
Система охлаждения
|
Мощность двигателя для масла для резки
|
0.12kW
|
|
Емкость охлаждающего бака
|
45L
|
|
|
Система смазки
|
Мощность двигателя
|
40W
|
|
Мощность
|
2L
|
|
|
Пневматическая система
|
Входное давление сжатого воздуха
|
0.4–0.6Mpa
|
|
Размер станка
|
Длина*Ширина*Высота
|
1150*1220*1750mm
|
|
Вес машины
|
800kg
|
|
|
Дополнительная конфигурация
|
||
|
Боковой/конечный/вертикальный многоцелевой живой инструмент
|
Патрон ER11
|
3pcs
|
|
Мощность двигателя
|
400W
|
|
|
Скорость вращения
|
4000r/min
|
|
|
Ось Y Инструмент «Живая сторона
|
Патрон ER16
|
3pcs
|
|
Мощность
|
0.75kW
|
|
|
Скорость вращения
|
4000r/min
|
|
|
Перемещение по оси Y/Z
|
100mm/160mm
|
|
|
Скорость быстрой подачи по оси Y
|
0.75kW
|
|
|
Мощность серводвигателя оси Y
|
22000mm/min
|
|
Основные характеристики

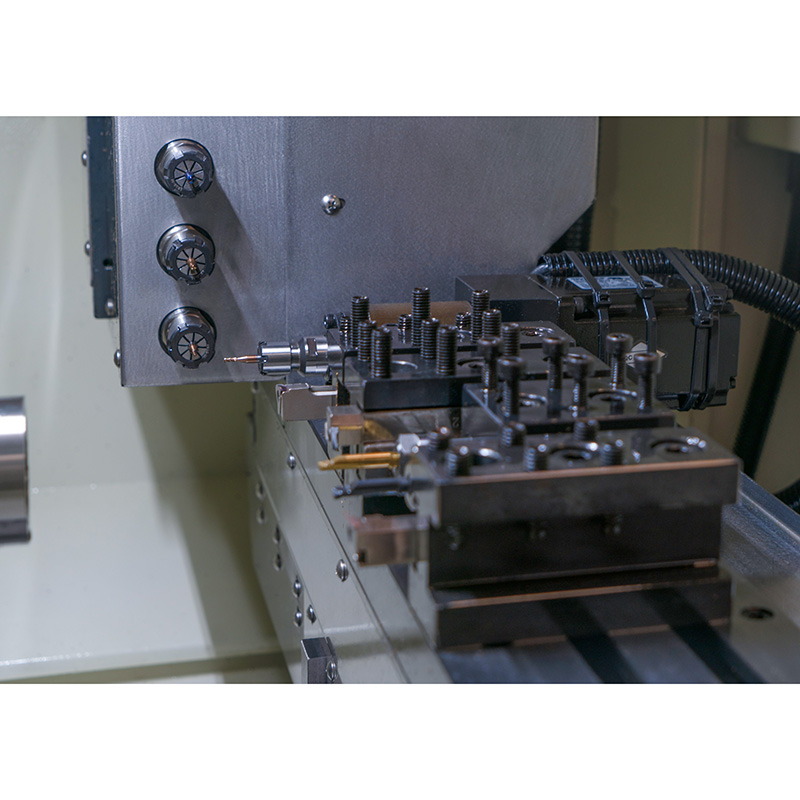

Станок оснащен боковой силовой головкой оси Y для удовлетворения потребностей сложной токарной, фрезерной и сверлильной комбинированной обработки.
