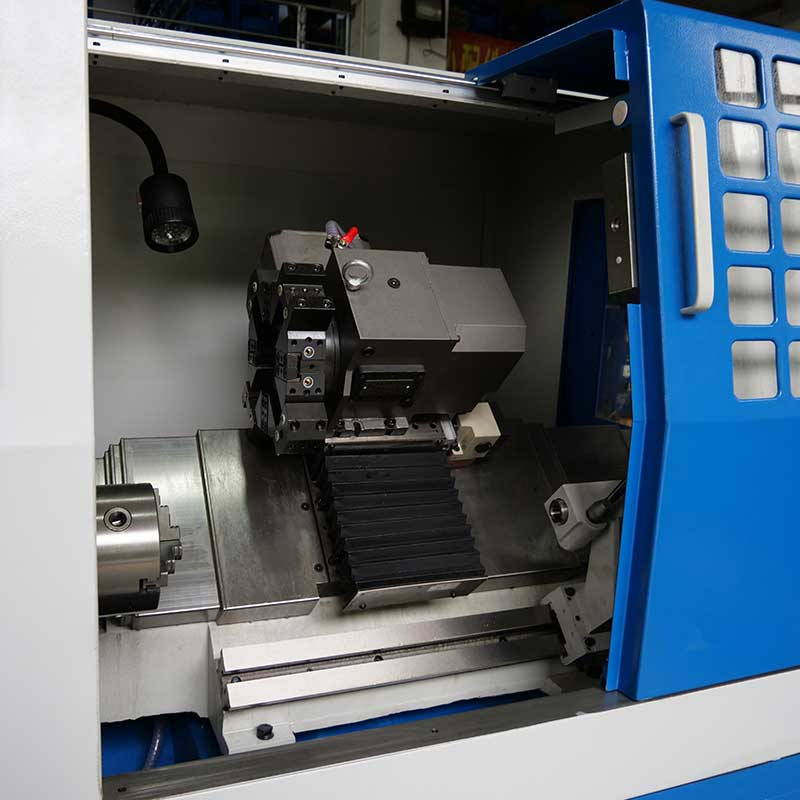

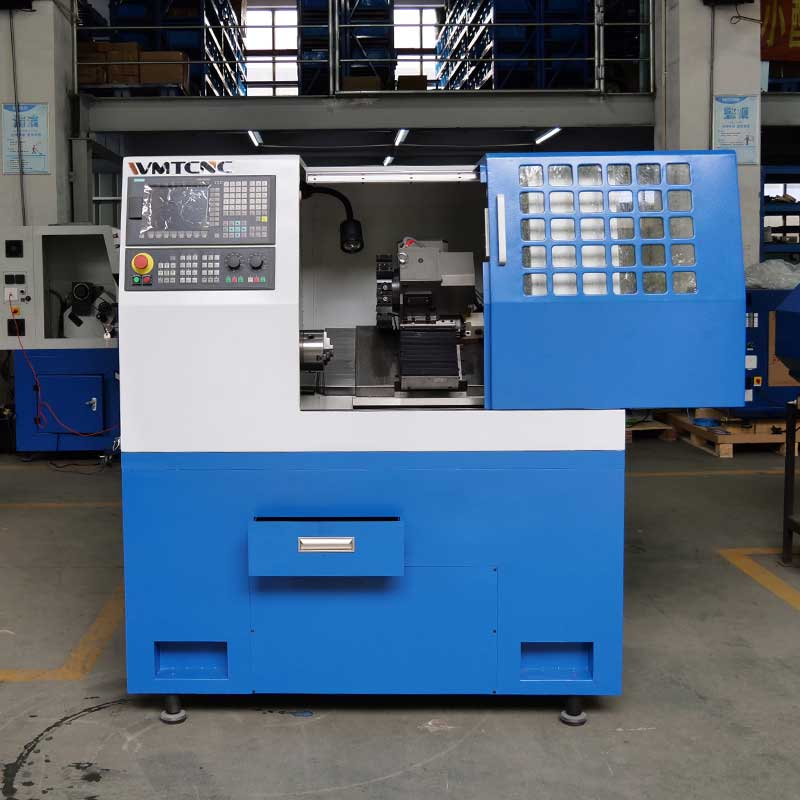

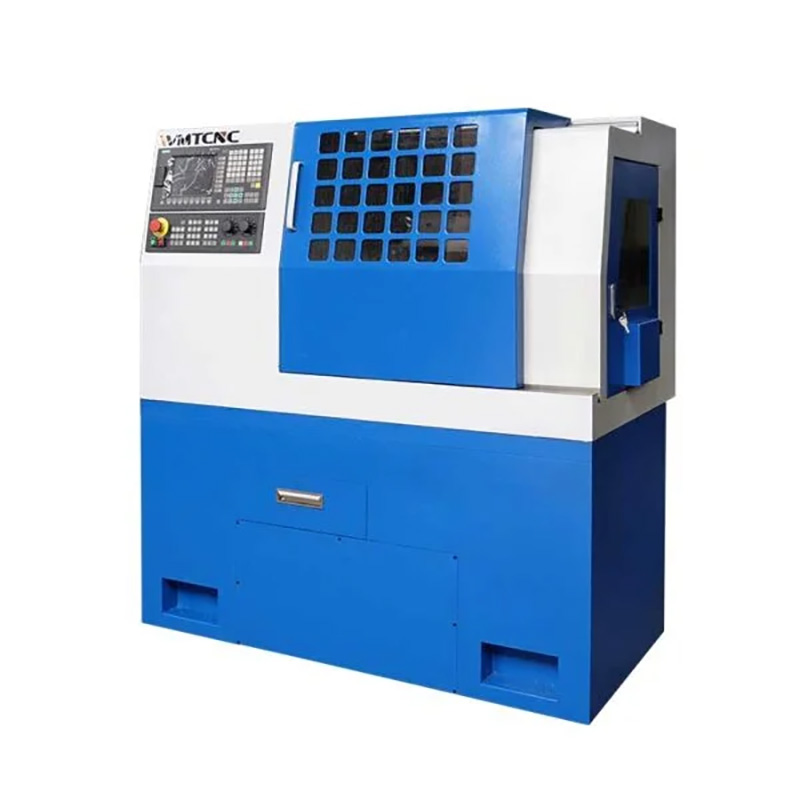

Станок CK30L-400 оснащён усиленной рельсовой станиной с жёлобом и отличается более устойчивой конструкцией, существенно повышающей общую жёсткость по сравнению с KC6S. Интегрированный высокоточный башенный инструментальный магазин гарантирует быструю и точную смену инструмента без потерь времени, что позволяет увеличить производительность при выполнении сложных операций.
Надёжная станина и ровная поверхность направляющих минимизируют вибрации и обеспечивают стабильность обработки на всём протяжении цикла. CK30L-400 идеально подходит для серийного производства мелких и средних деталей с высокими требованиями к точности и повторяемости, а продуманная конструкция упрощает техническое обслуживание и продлевает срок службы узлов. Благодаря сочетанию прочности, жёсткости и автоматизации этот станок легко интегрируется в современные производственные линии и удовлетворяет потребности самых требовательных заказчиков.
Технические характеристики токарного станка с ЧПУ и наклонной станиной CK30L-400
| Технические характеристики | CK30L/400 |
|---|---|
| Макс. диаметр над станиной | 300mm |
| Макс. диаметр над суппортом | 100mm |
| Расстояние между центрами | 400mm |
| Размер патрона | 125mm |
| Частота вращения шпинделя | 100-3000r/min |
| Отверстие в шпинделе | 20mm |
| Конус шпинделя | MT3 |
| Мощность шпинделя | 1500W |
| Перемещение по оси X | 120mm |
| Перемещение по оси Z | 320mm |
| Макс. скорость быстрого перемещения | 5000mm/min |
| Макс. скорость подачи | 1000mm/min |
| Двигатель подачи | 400w |
| Положение резцедержателя | 8 |
| Макс. сечение инструмента | 12×12mm |
| Размер инструмента | φ12mm |
| Конус задней бабки | MT2 |
| Диаметр задней бабки | 30mm |
| Перемещение задней бабки | 50mm |
| Точность позиционирования | 0.010mm |
| Точность повторного позиционирования | 0.005mm |
| Напряжение | 230/110V |
| Нетто/брутто | 620kg/700kg |
| Размеры станка (Д×Ш×В) | 1400×770×1600mm |
| Размеры упаковки (Д×Ш×В) | 1650×1090×1920mm |
Основные характеристики
- Благодаря наклонной станине станок становится более устойчивым и жестким.
- Стандартный высокопроизводительный серводвигатель, высокомоментный бесщёточный двигатель шпинделя.
- Высокоточный инструментальный магазин башенного типа отвечает различным требованиям обработки.
- Шпиндель соответствует метрическим стандартам MT3.
- Поддержка высокопроизводительной системы управления Siemens 808D.
- Выбранный высококачественный материал литья, компактная конструкция.
- Шариковинтовая передача, импортированная из Тайваня.
