Description

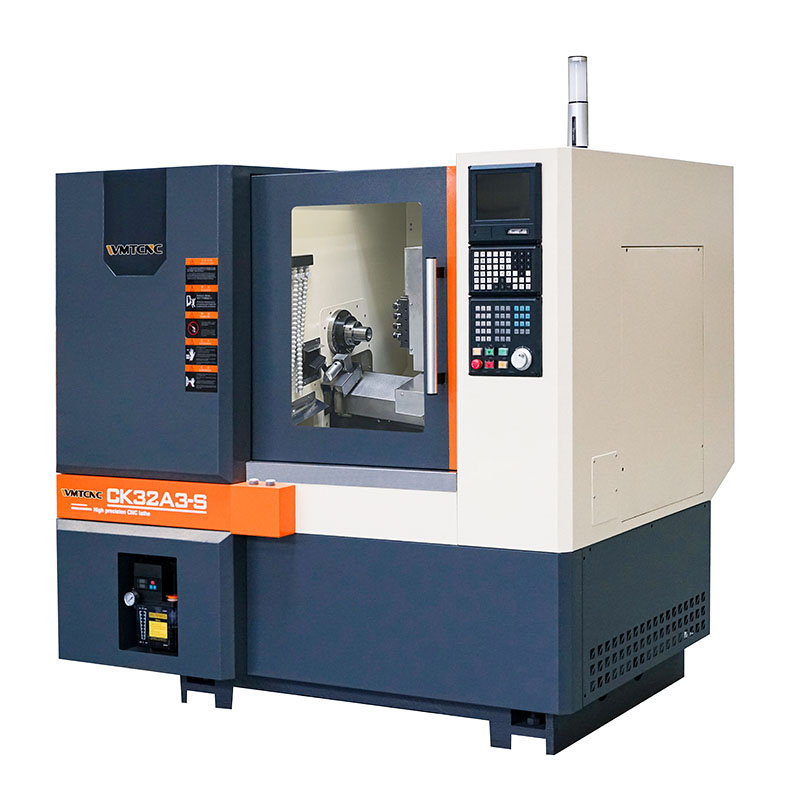

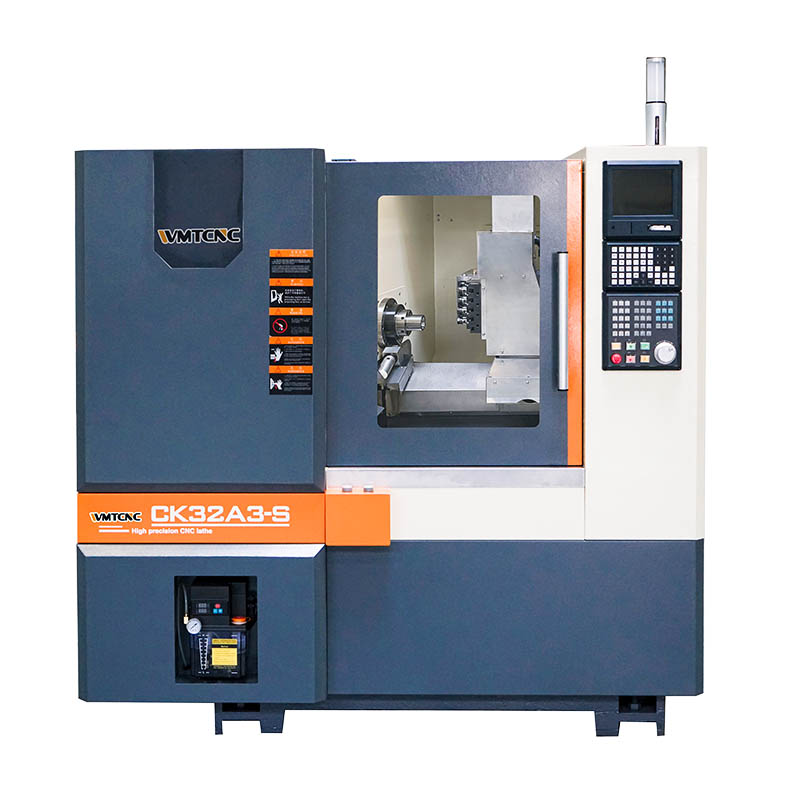

CK32A3-S — универсальный фрезерно-токарный станок, адаптирующийся под разные производственные задачи. С конфигурацией с Y-осью и силовой фрезерной головкой он выполняет комбинированное точение и фрезерование в одной установке. Добавление вспомогательного шпинделя и инструментальных держателей обеспечивает автоматический обмен операциями и многопроцессную обработку с автоматической подачей. Однократное закрепление детали исключает дополнительные переналадки и повышает стабильность качества. Прочный корпус гарантирует высокую жёсткость и точность при сложных операциях. Интеграция автоматической подачи материала обеспечивает непрерывный цикл работы без вмешательства оператора, повышая эффективность.
Благодаря высокой повторяемости и стабильному качеству CK32A3-S идеально подходит для серийного и автоматизированного производства. Интуитивный CNC-интерфейс и стандартизированное программирование ускоряют освоение станка и облегчают переналадку под различные детали. Модульная архитектура позволяет расширять функциональность по мере роста задач. CK32A3-S сочетает гибкость, надёжность и высокую производительность, решая задачи двухэтапной обработки без лишних усилий.
Детали машины
 |
 |
| Система охлаждения | Пневматическая система |
| Значительно повышает эффективность обработки и срок службы инструмента. | Автоматическая смена инструмента, зажим заготовки и другие функции могут быть реализованы для сокращения времени обработки. |
Технические характеристики токарного станка с ЧПУ CK32A3-S
| Категория | Параметр | Значение |
|---|---|---|
|
Технические параметры
|
CK32A3-S
|
|
|
Мощность
|
Общая потребляемая мощность
|
9kW
|
|
Система ЧПУ
|
Минимальная установленная единица
|
0.001mm
|
|
Эквивалент импульса по оси X
|
0.0005mm
|
|
|
Эквивалент импульса оси Z
|
0.001mm
|
|
|
Макс. Программа
|
土9999.999
|
|
|
Скорость резки
|
1-4000mm/min
|
|
|
Скорость быстрой подачи по оси X
|
20000mm/min
|
|
|
Скорость быстрой подачи по оси Z
|
20000mm/min
|
|
|
Главный шпиндель
|
Максимальный диаметр прутка
|
Φ32mm
|
|
Диаметр сквозного отверстия главного шпинделя
|
Φ33mm
|
|
|
Макс. Диаметр вращения
|
Φ400mm
|
|
|
Высота центра главного шпинделя от земли
|
1000mm
|
|
|
Скорость вращения главного шпинделя
|
0-4000r/min
|
|
|
Мощность двигателя главного шпинделя
|
5.5kW/5kW
|
|
|
Ход
|
Перемещение по оси X
|
600mm (Diameter)
|
|
Перемещение по оси Z
|
300mm
|
|
|
Мощность серводвигателя оси X
|
1.3kW
|
|
|
Мощность серводвигателя оси Z
|
1.3kW
|
|
|
Форма направляющей
|
Linear Guide Rail
|
|
|
Система групповой обработки инструмента
|
20*20 квадратное лезвие
|
4pcs
|
|
ER20/Φ20
|
2pcs
|
|
|
Система охлаждения
|
Мощность двигателя для масла для резки
|
0.18kW
|
|
Емкость охлаждающего бака
|
100L
|
|
|
Система смазки
|
Мощность двигателя
|
100W
|
|
Мощность
|
2L
|
|
|
Гидравлическая система
|
Мощность гидравлического мотора
|
0.75kW
|
|
Размер станка
|
Длина*Ширина*Высота
|
1820*1520*1860mm
|
|
Вес машины
|
1990kg
|
|
|
Дополнительная конфигурация
|
||
|

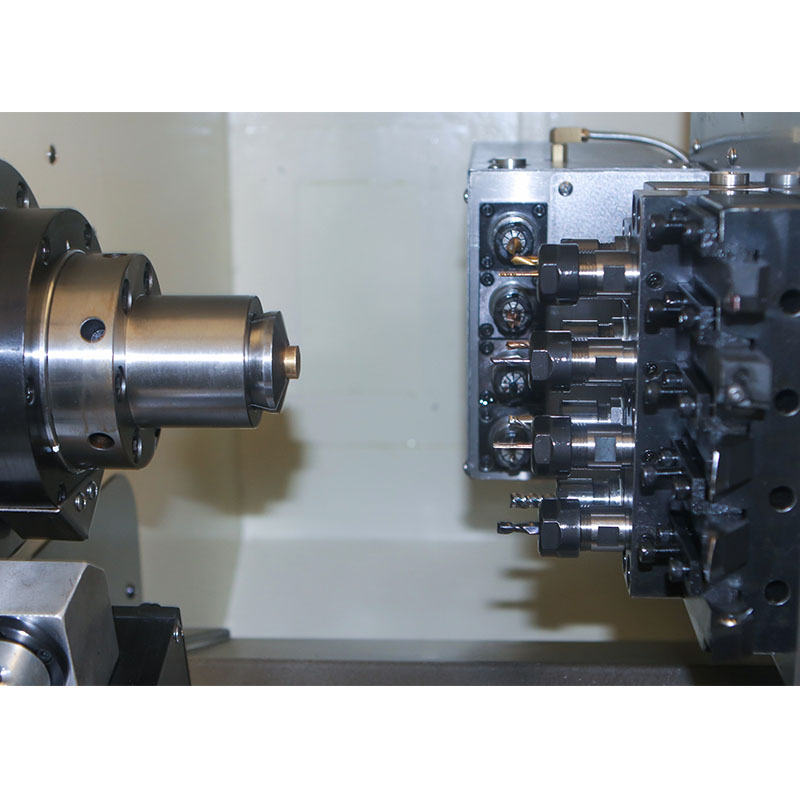

Y-axis Multifunctional Live Tool Holder
|
Многофункциональный держатель инструмента по оси Y
|
4pcs
|
|
4pcs
|
||
|
End 0.75kW + Side 2kW
|
||
|
4000r/min
|
||
|
ER16
|
||
|
Gang Tooling Cutters
|
Фрезы для групповой обработки
|
5pcs+4pcs
|
Основные характеристики
- Структура шпинделя блока, более стабильное вращение.
- Стандартный шпиндельный конец A2-4 фрезерного токарного станка может использоваться для пружинных цанг или гидравлических патронов.

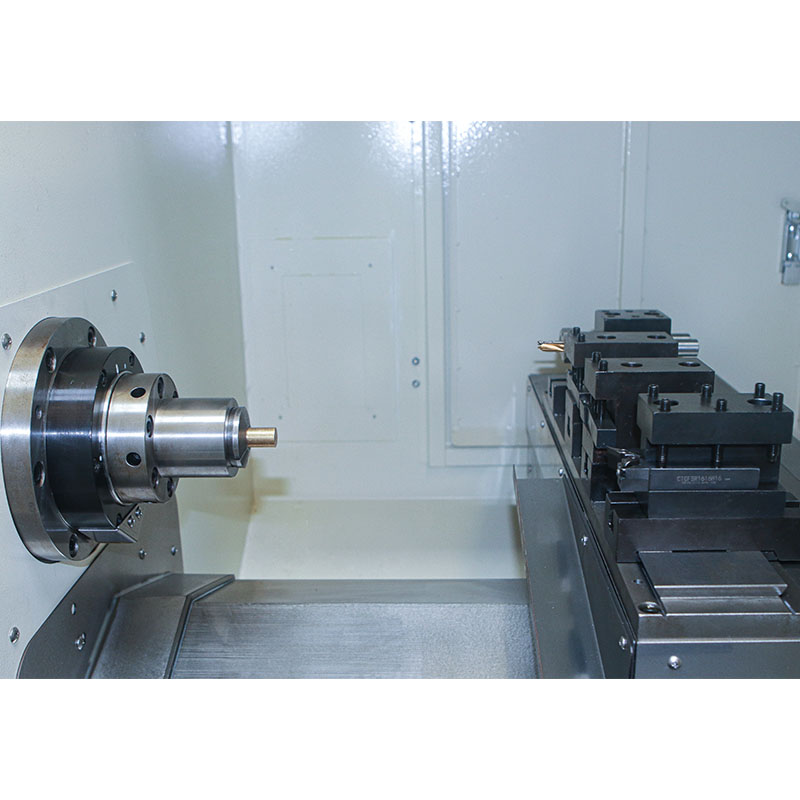

- Держатель пресс-инструмента «ласточкин хвост» и «Т-образный паз» может перемещаться вперед и назад, влево и вправо, а расположение инструментов более гибкое.
