Description
ЧПУ наклонная станина CK35L от WMT — экономичное и высокопроизводительное решение для прецизионной обработки металлических деталей. Уникальный наклонный дизайн обеспечивает эффективный отвод стружки и оптимальное охлаждение, снижая износ узлов и расход энергии. Прочная рама и усиленная станина демонстрируют устойчивость к вибрациям и гарантируют неизменно высокую точность, а интуитивный интерфейс упрощает настройку программ и сокращает время переналадки. Надёжная система смазки и минимальное потребление ресурсов обеспечивают долгий срок службы оборудования.
CK35L легко интегрируется в современные автоматизированные производственные линии, обеспечивая гибкость использования и адаптацию под различные технологические задачи. Эргономичный доступ к узлам упрощает проведение профилактических работ, а модульная структура облегчает модернизацию. CK35L отличается энергоэффективностью и низким уровнем шума, создавая комфортные условия труда. Передовые системы безопасности защищают оператора при любых режимах обработки. Высокая надёжность и долговечность делают станок стратегическим активом производства.
Детали машины
 |
 |

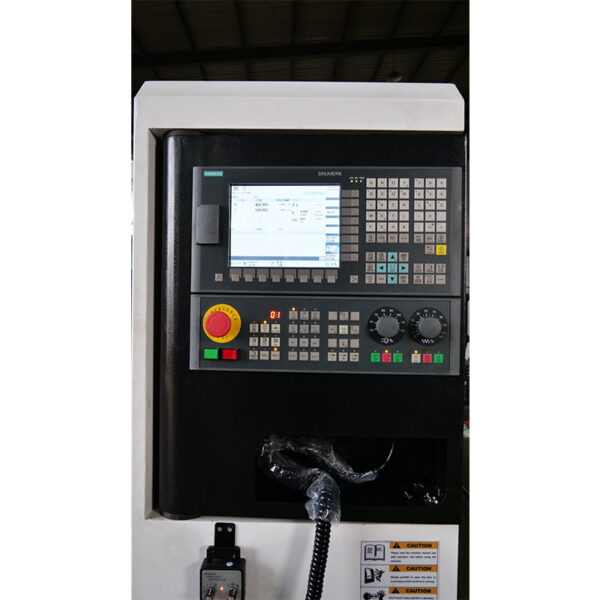

| Контроллер ЧПУ | Система смазки |
 |
 |
| Электрический штурвал | Электрический шкаф |

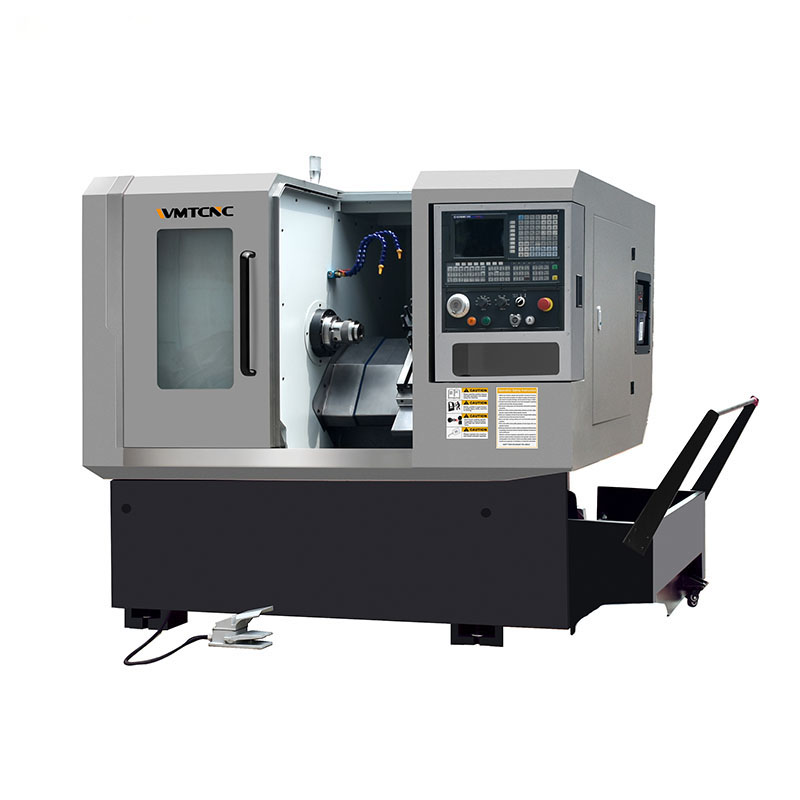

Технические характеристики токарного станка с ЧПУ с наклонной станиной CK35L
| Технические характеристики | CK35L |
| Вместимость | |
| Макс. размах над станиной | φ350mm |
| Расстояние между центрами | 260mm |
| Макс. размах над поперечным суппортом | φ185mm |
| Макс. скорость шпинделя | 4000rpm |
| Отверстие шпинделя | φ52mm |
| Торец шпинделя | A2-5 |
| Конус отверстия шпинделя | Metric 1:20 |
| Диаметр патрона | φ160mm |
| Перемещение по оси X | 350mm |
| Перемещение по оси Z | 300mm |
| Ускоренный ход X/Z | 12/15 m/min |
| Станция инструмента | Tool array |
| Секция инструмента | 20×20mm |
| Мощность двигателя шпинделя | 4KW Servo |
| Мощность насоса шпинделя | 120w |
| Контроллер ЧПУ | GSK 980TDI |
| Тип направляющей | Taiwan linear guideway |
| Габаритные размеры (Д×Ш×В) | 2600×1300×1700mm |
| Размеры упаковки (Д×Ш×В) | 2760×1700×2050mm |
| Н.В./Б.В. | 1350/1550kg |
Основные характеристики

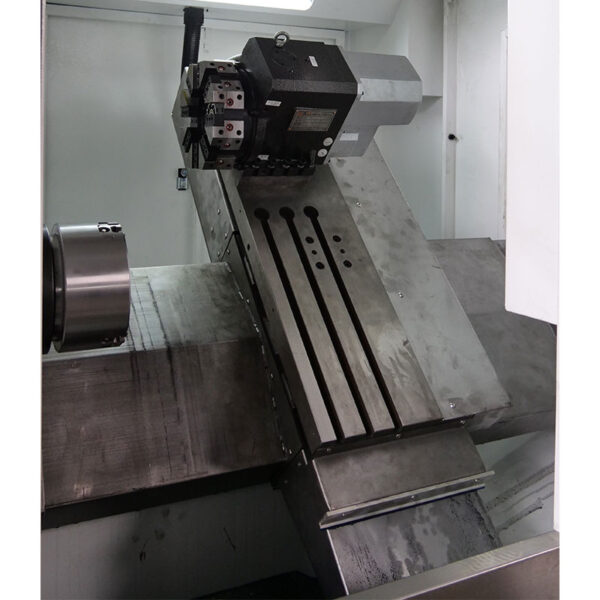

- Высокожесткая наклонная станина 45°.
- Шпиндельный узел A2-5.
- Отверстие шпинделя 52 мм
- Линейная направляющая X/Z Тайвань.
- Прецизионный шариковый винт X/Z Тайвань.
- Можно выбрать контроллер GSK, Siemens, Fanuc.
