Description

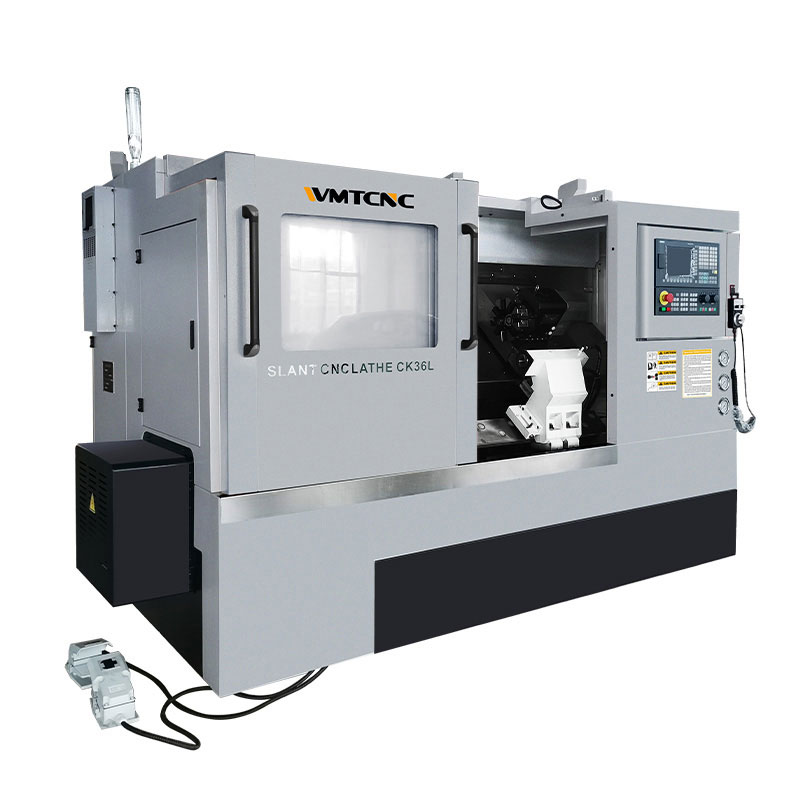

CK36L — инновационный токарный станок с ЧПУ, сочетающий наклонную станину из высокопрочного материала и продвинутую систему управления для стабильной обработки любых заготовок. Превосходная жёсткость конструкции и усиленная опора исключают вибрации и сохраняют точность при длительных нагрузках. Интуитивный интерфейс упрощает программирование и ускоряет наладку, а эргономичный доступ к узлам снижает время техобслуживания.
Надёжный шпиндельный узел гарантирует качественную чистоту поверхности и повторяемость заготовок. CK36L легко интегрируется в автоматизированные производственные линии и адаптируется под разнообразные задачи обработки. Комплекс сервисной поддержки от производителя обеспечивает бесперебойную эксплуатацию и долгий срок службы оборудования. Отличаясь энергоэффективностью и продуманной системой охлаждения, станок создаёт комфортные условия работы и оптимизирует производственные процессы.
Детали машины
 |
 |

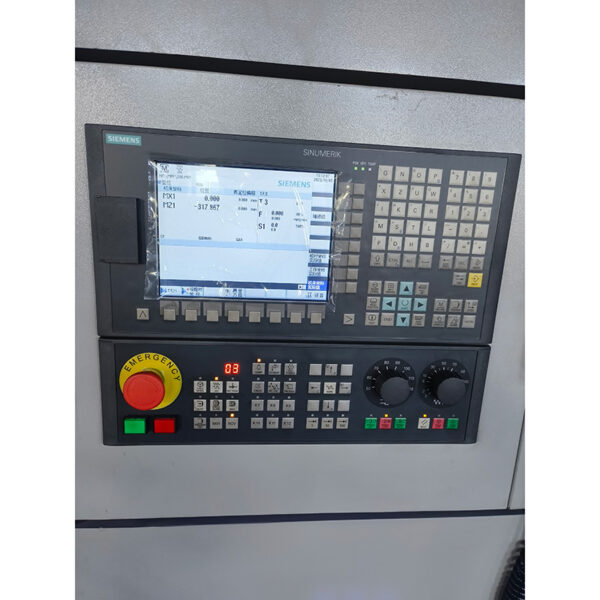

| Контроллер ЧПУ | Система смазки |
 |
 |
| Электрический штурвал | Электрический шкаф |
Технические характеристики токарного станка с ЧПУ с наклонной станиной CK36L
| Технические характеристики | CK36L |
| Вместимость | |
| Макс. диам. поворота над станиной | φ360mm |
| Макс. длина заготовки | 500, 750mm |
| Макс. диам. поворота над ползуном | φ180mm |
| Шпиндель | |
| Диапазон частоты вращения шпинделя | 4000rpm |
| Отверстие шпинделя | φ56, φ66mm |
| Макс. диаметр сквозного отверстия | φ40mm, φ50mm |
| Шпиндель | A2-5, A2-6 |
| Размер патрона | φ160mm, φ200mm |
| Ось | |
| Тип направляющей и винта | Taiwan linear guideway & screw |
| Ход оси X | 210mm |
| Перемещение по оси Z | 500, 750mm |
| Быстрое перемещение по осям X/Z | 15/15 m/min |
| Револьверная головка | |
| Тип | Electric turret, Hydraulic turret |
| Количество инструментальных станций | 8 position |
| Размер хвостовика инструмента | 20×20mm |
| Хвостовая бабка | |
| Тип задней бабки | Hydraulic sleeves |
| Внешний диаметр | φ60mm |
| Ход пиноли задней бабки | 80mm |
| Конусность пиноли задней бабки | MT4 |
| Двигатель | |
| Мощность двигателя шпинделя | 5.5kw, 7.5kw |
| Мощность насоса охлаждающей жидкости | 370w |
| Размеры станка | |
| Габаритные размеры (Д×Ш×Г) | 2700, 3050×1550×1700mm |
| Размер упаковки (Д×Ш×Г) | 2950, 3300×2260×2280mm |
| Масса нетто/брутто | 2900/3200, 3300/3600kg |
Основные характеристики
1. Высокоточный токарный станок с ЧПУ с наклонным ходом и линейными направляющими из Тайваня.
2. Высокоточный шпиндель картриджного типа обеспечивает жесткость и точность.
3. Высокоточный шариковый винт класса C3 из Тайваня обеспечивает точность позиционирования и стабильность.
4. Контроллеры Siemens, Fanus, Syntec, Fagor в качестве опции.
5. Моноблочный чугун всего станка обеспечивает высокую жесткость.
