Description
Станок с ЧПУ наклонной конструкции CK40L представляет собой современное решение для высокоточного и эффективного металлообработки. Благодаря уникальной наклонной компоновке шпиндельной плиты достигается улучшенная жёсткость и удобство автоматической загрузки заготовок. Интуитивно понятная система управления упрощает настройку технологических процессов и оптимизирует последовательность операций, минимизируя время простоя. Корпус станка выполнен с учётом повышения виброустойчивости, что обеспечивает стабильное качество обработки даже при сложных профилях.
CK40L идеально подходит для серийного и мелкосерийного производства деталей сложной формы. Эргономика рабочего пространства снижает нагрузку оператора и ускоряет цикл обслуживания. Комплексные решения по автоматизации позволяют интегрировать станок в существующие производственные линии. Это надёжная платформа для современных производственных задач, сочетающая инновации и простоту эксплуатации. Дополнительные опции расширяют функциональность оборудования, включая современные системы коррекции инструмента и мониторинга процесса. Конструкция обеспечивает лёгкий доступ к узлам для быстрой технической поддержки и сервисного обслуживания. Надежность узлов гарантирует стабильную работу.
Детали машины
 |
 |

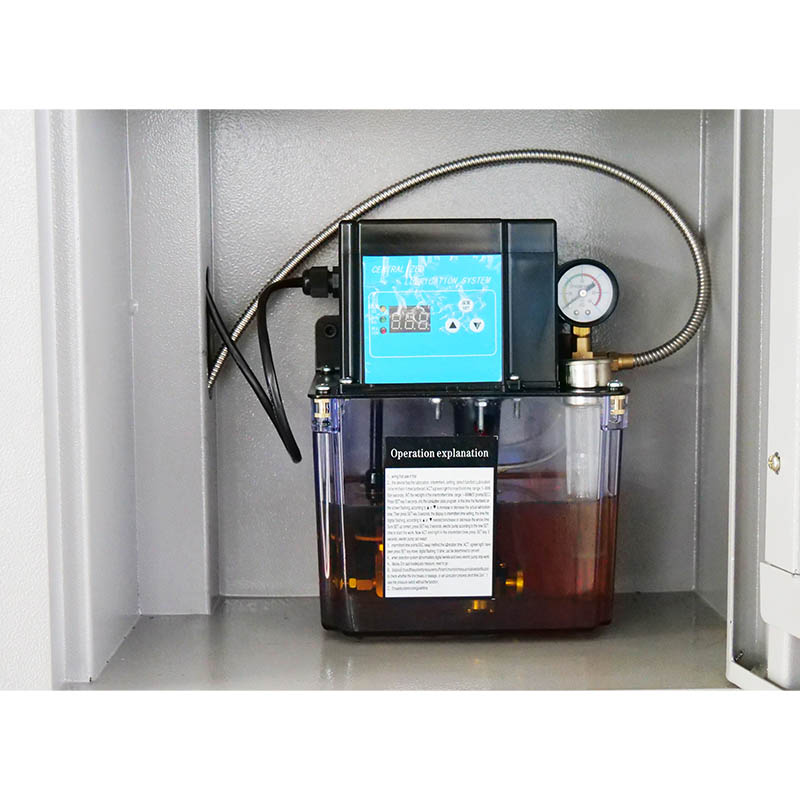

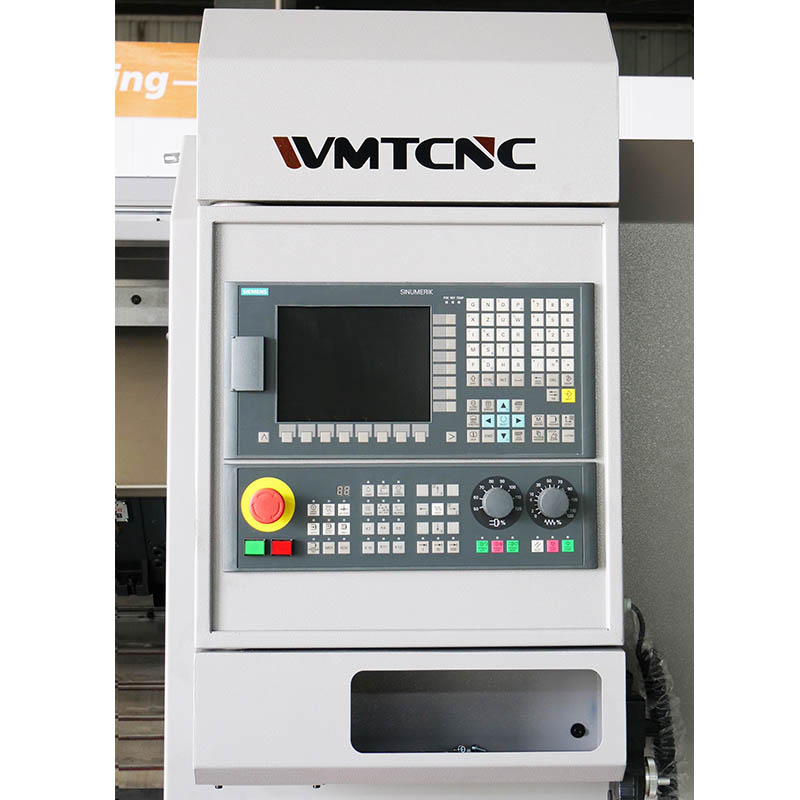

| Контроллер ЧПУ | Система смазки |
 |
 |
| Электрический штурвал | Электрический шкаф |

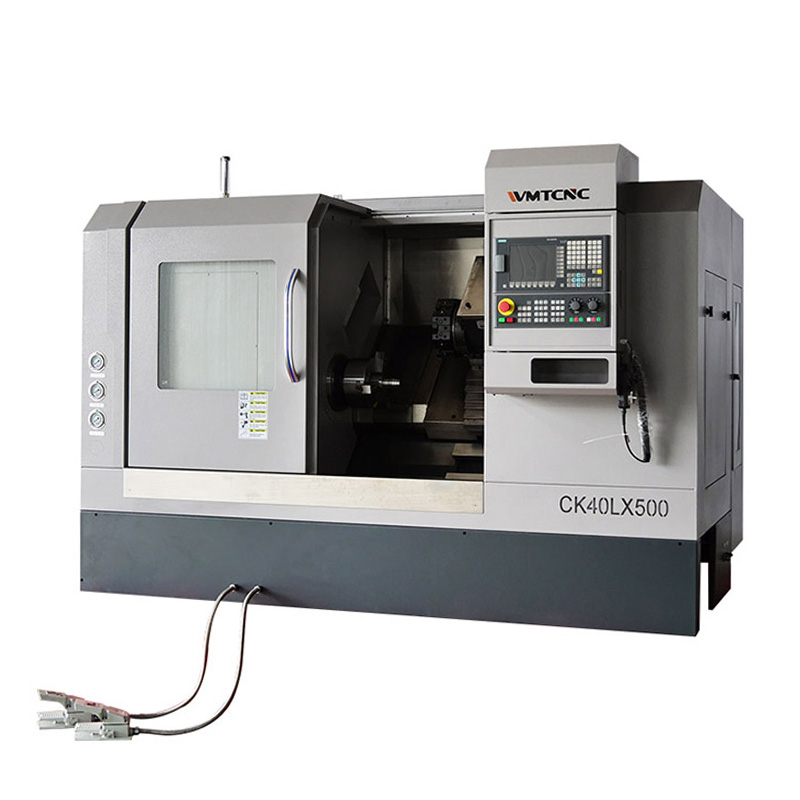

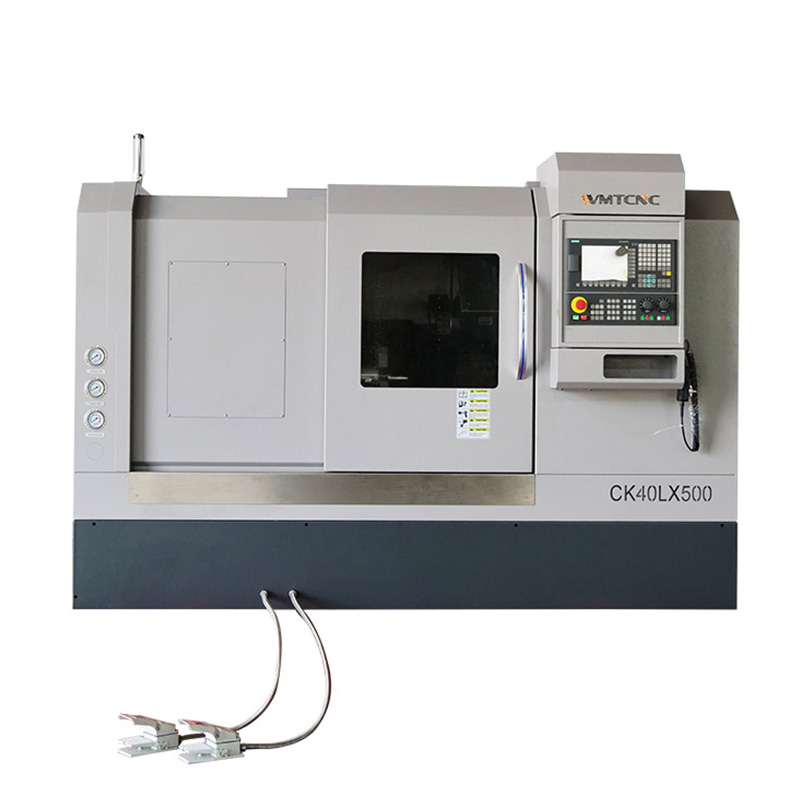

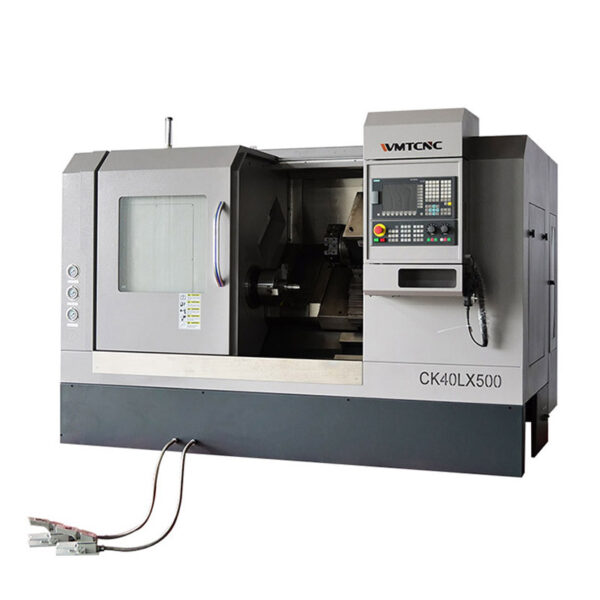

Токарный станок с наклонной станиной с ЧПУ CK40L — это тип экономичного прецизионного оборудования для обработки, характеризующегося стабильностью и точностью, высокой эффективностью и низким потреблением. Станок с наклонной станиной с ЧПУ марки WMTCNC обеспечит вам идеальное обслуживание благодаря превосходной производительности, высокой жесткости, долговременной стабильности и высокой точности.
Технические характеристики токарного станка с ЧПУ с наклонной станиной CK40L
| Технические характеристики | CK40L |
|---|---|
| Вместимость | |
| Макс. диам. поворота над станиной | φ450 mm |
| Макс. длина заготовки | 500, 750 mm |
| Макс. диам. поворота над ползуном | φ220 mm |
| Диапазон частоты вращения шпинделя | 4000 rpm, 3000 rpm |
| Отверстие шпинделя | φ66 mm |
| Макс. диаметр сквозного отверстия | φ50 mm |
| Шпиндель | A2-6 |

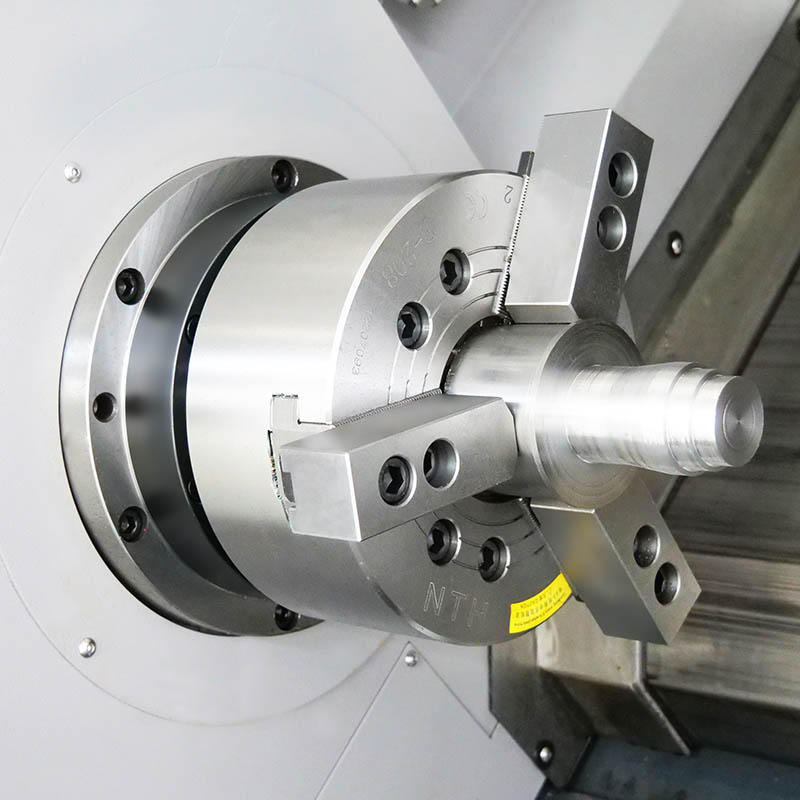

| Размер патрона | φ200 mm, φ250 mm |
| Тип направляющей и винта | Taiwan linear guideway & screw |
| Ход оси X | 250 mm |
| Перемещение по оси Z | 500, 750 mm |
| Быстрое перемещение по осям X/Z | 15/15 m/min |

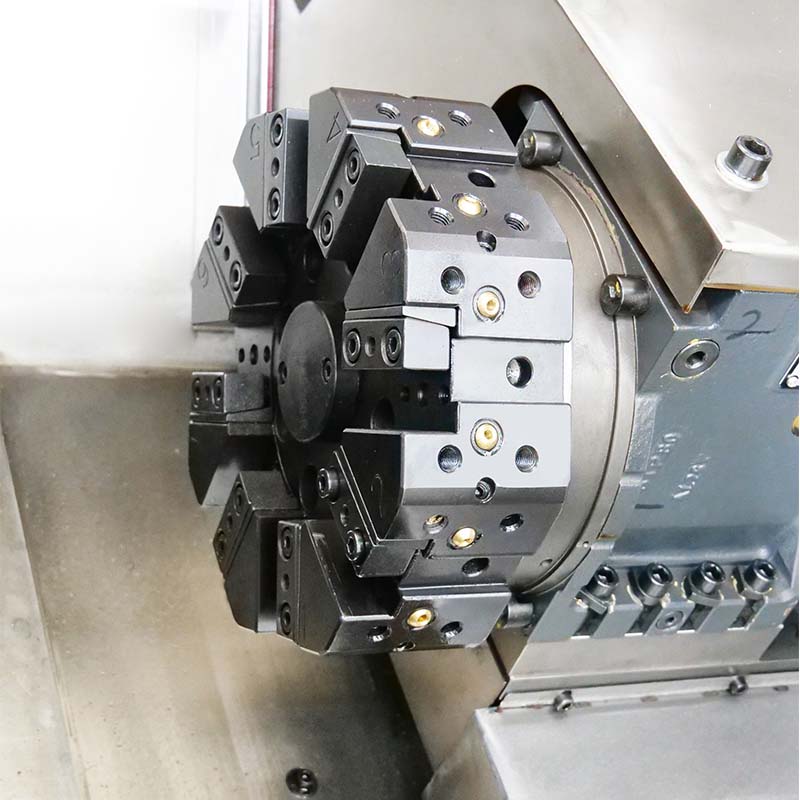

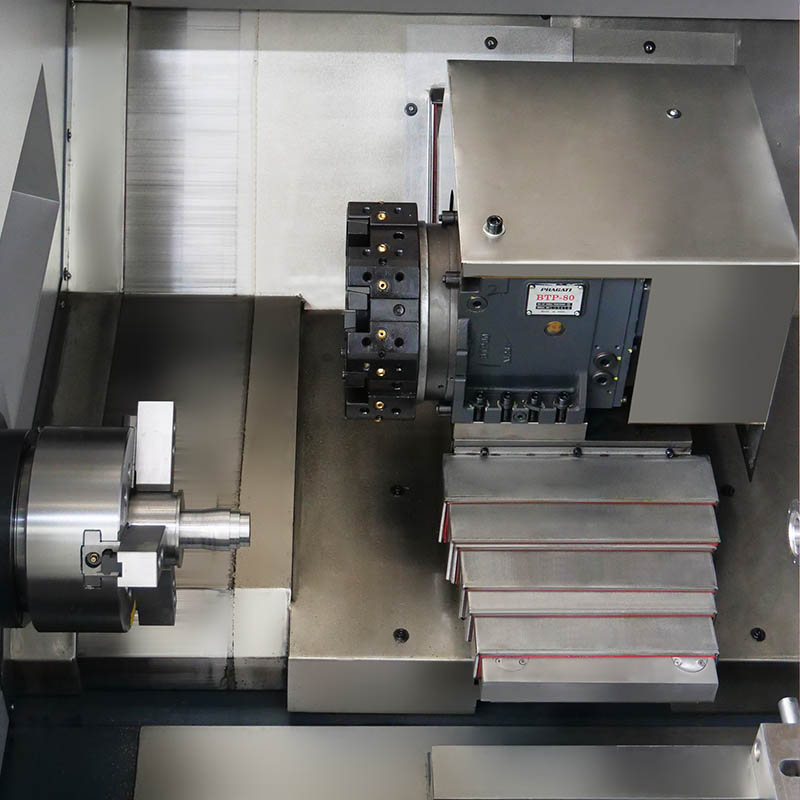

| Тип револьверной головки | Electric/Hydraulic/Power turret |
| Инструментальные станции | 8, 12 position |
| Размер хвостовика инструмента | 25×25 mm, 20×20 mm |

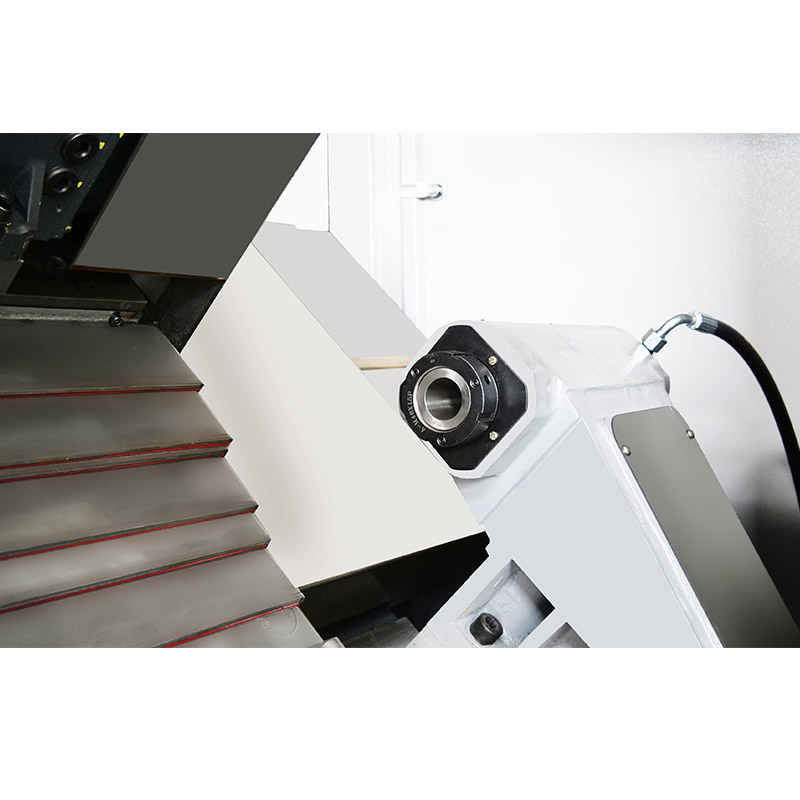

| Тип задней бабки | Hydraulic sleeves |
| Внешний диаметр | φ75 mm |
| Ход пиноли задней бабки | 80 mm |
| Конусность пиноли задней бабки | MT4 |
| Мощность двигателя шпинделя | 7.5 kW, 11 kW |
| Мощность насоса охлаждающей жидкости | 370 W |
| Габариты (Д×Ш×Г) | 2600–2950 × 1730–1780 × 1850 mm |
| Размер упаковки (Д×Ш×Г) | 3000–3300 × 2270 × 2280 mm |
| Масса нетто/брутто | 3500/3800 kg, 4000/4300 kg |
Основные характеристики
- Высокоточный токарный станок с ЧПУ с наклонной головкой и тайваньским винтом и линейными направляющими.
- Высокоточный шпиндель картриджного типа обеспечивает жесткость и точность.
- Тайваньский высокоточный шариковый винт класса C3 обеспечивает точность позиционирования и стабильность.
- Контроллеры Siemens, Fanuc, Fagor, Syntec в качестве опции.
- Моноблочный чугун всего станка обеспечивает высокую жесткость.
