Description

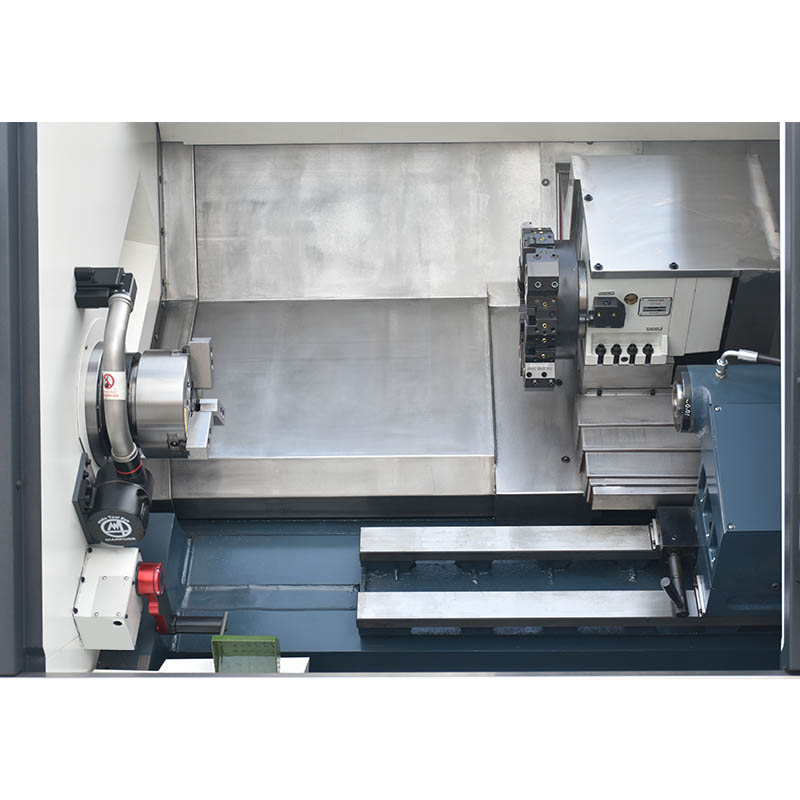

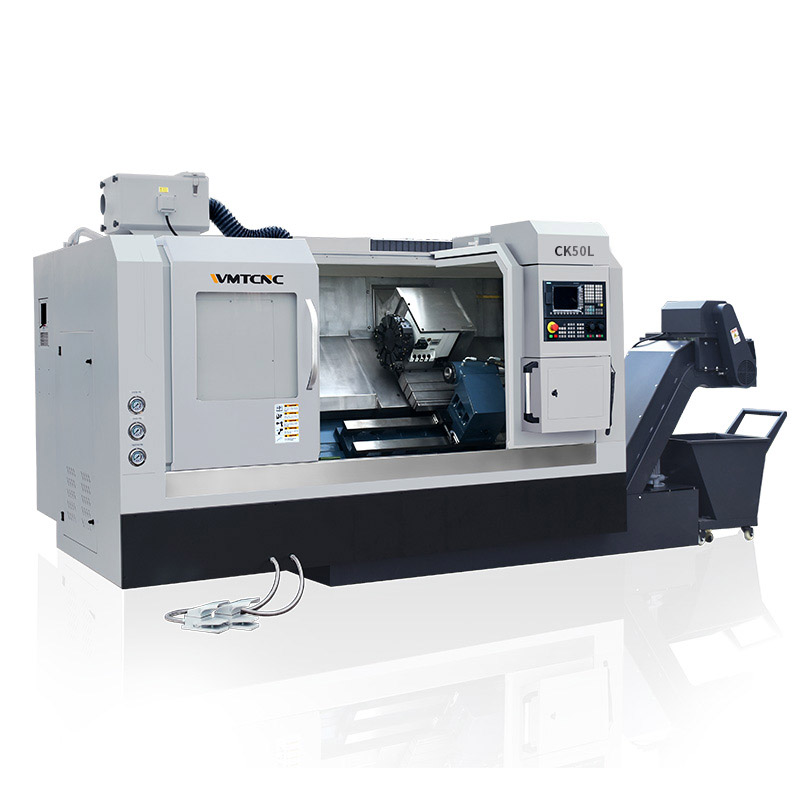

Станок с ЧПУ наклонной конструкции CK50L представляет собой оптимальное решение для экономически оправданного прецизионного производства. Благодаря инновационной наклонной станине обеспечивается повышенная жёсткость и минимальные вибрации, что гарантирует неизменно высокое качество обработки.
Платформа оборудована интеллектуальной системой управления, позволяющей легко адаптировать технологические процессы под любые задачи и значительно ускорять подготовку к работе. Высокая производительность сочетается с экономичным потреблением энергоресурсов и ресурсосберегающим режимом работы. Надёжная конструкция со стальным корпусом и усиленными направляющими обеспечивает долгий срок службы и устойчивость к интенсивной эксплуатации. Интегрированные функции самодиагностики и предупреждения о техническом обслуживании снижают время простоя и повышают эффективность производства.
Детали машины
 |
 |

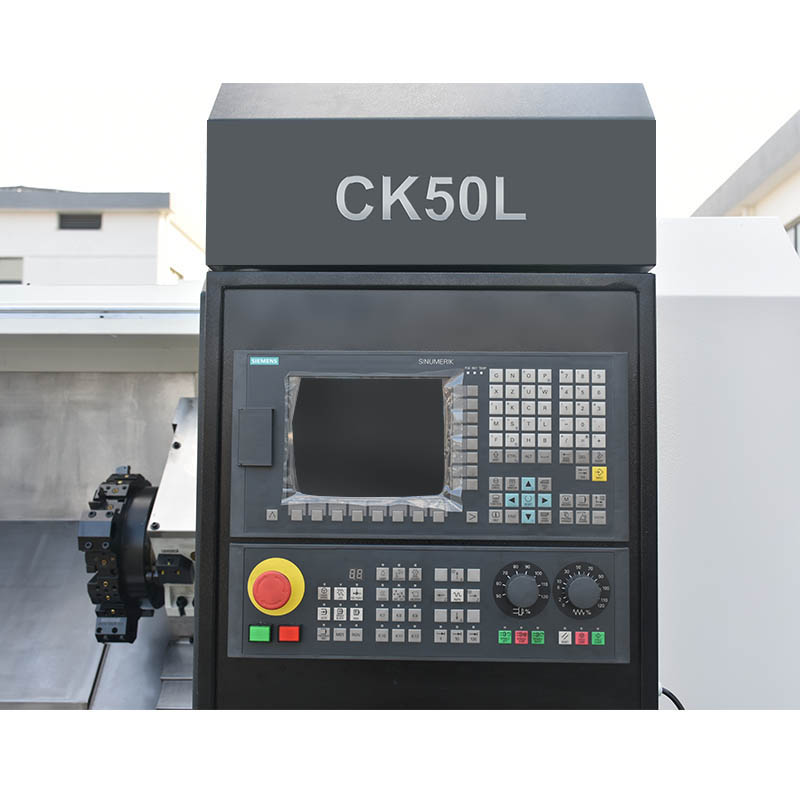

| Контроллер ЧПУ | Система смазки |
 |
 |
| Электрический штурвал | Электрический шкаф |
CK50L легко интегрируется в автоматизированные линии, обеспечивая бесперебойное взаимодействие с периферийным оборудованием. Такой станок станет надёжным партнёром для современных предприятий, стремящихся к стабильности и качеству. Производитель предлагает квалифицированную техническую поддержку и сервисное сопровождение на всех этапах эксплуатации, что создаёт дополнительные гарантии бесперебойной работы.
Технические характеристики токарного станка с ЧПУ с наклонной станиной CK50L
| Технические характеристики | CK50L |
|---|---|
| Вместимость | |
| Макс. диам. поворота над станиной | φ550 mm |
| Макс. длина заготовки | 750 mm |
| Макс. диам. поворота над ползуном | φ250 mm |
| Диапазон частоты вращения шпинделя | 4000 rpm, 3000 rpm |
| Отверстие шпинделя | φ66 mm, φ86 mm |
| Макс. диаметр сквозного отверстия | φ50 mm, φ70 mm |
| Шпиндель | A2-6, A2-8 |

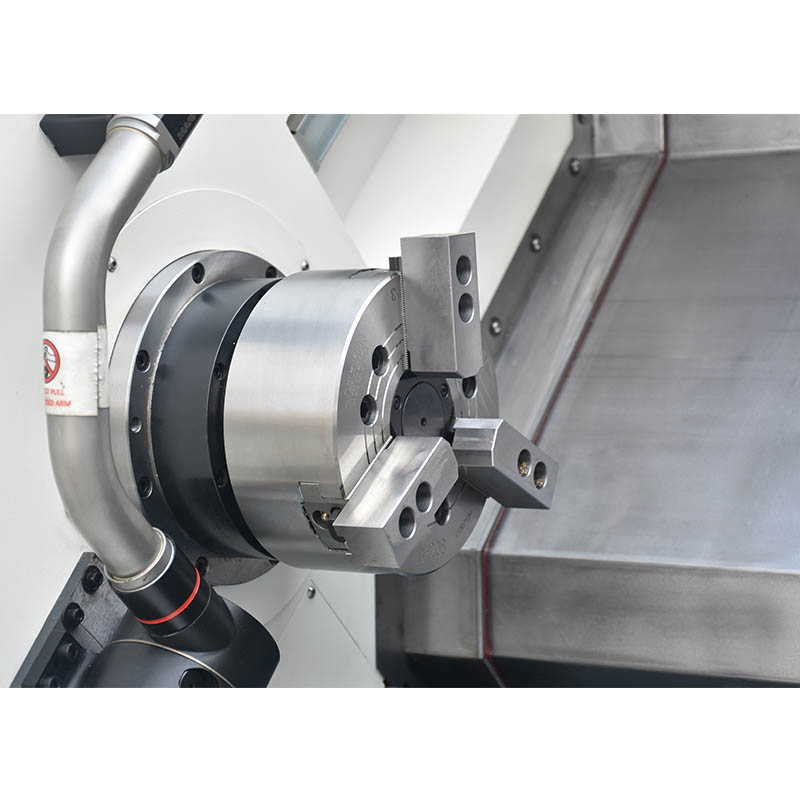

| Размер патрона | φ200 mm, φ250 mm |
| Тип направляющей и винта | Taiwan linear guideway & screw |
| Ход оси X | 280 mm |
| Перемещение по оси Z | 750 mm |
| Быстрое перемещение по осям X/Z | 15/15 m/min |

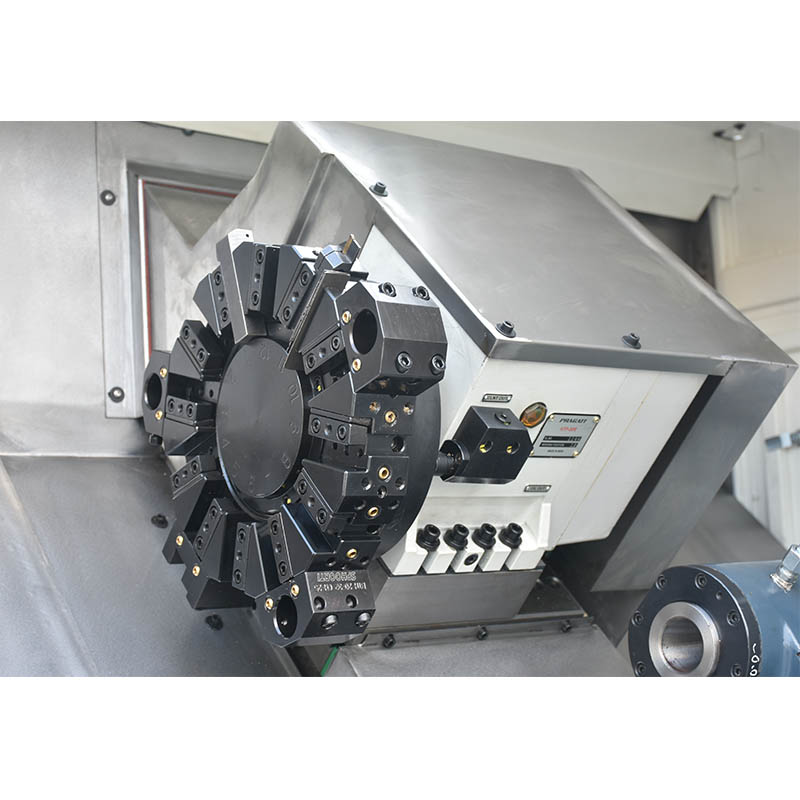

| Тип револьверной головки | Electric/Hydraulic/Power turret |
| Количество инструментальных станций | 8, 12 position |
| Размер хвостовика инструмента | 25×25 mm, 20×20 mm |
| Тип задней бабки | Hydraulic sleeves |
| Внешний диаметр | φ90 mm |
| Ход пиноли задней бабки | 120 mm |
| Конусность пиноли задней бабки | MT5 |
| Мощность двигателя шпинделя | 7.5 kW, 11 kW |
| Мощность насоса охлаждающей жидкости | 370 W |
| Габаритные размеры (Д×Ш×Г) | 2950×1780×1850 mm |
| Размер упаковки (Д×Ш×Г) | 3300×2270×2280 mm |
| Масса нетто/брутто | 4200/4500 kg |
Основные характеристики
- Высокоточный токарный станок с ЧПУ с наклонной головкой и тайваньским винтом и линейными направляющими.
- Высокоточный шпиндель картриджного типа обеспечивает жесткость и точность.
- Тайваньский высокоточный шариковый винт класса C3 обеспечивает точность позиционирования и стабильность.
- Контроллеры Siemens, Fanuc, Fagor, Syntec в качестве опции.
- Моноблочный чугун всего станка обеспечивает высокую жесткость.
