Description
Станок с ЧПУ наклонной конструкции CK60L представляет собой идеальный баланс экономической эффективности и высочайшей точности. Его наклонная станина обеспечивает повышенную жёсткость и минимизацию вибраций, что сказывается на безукоризненном качестве обработки даже при длительных сменах. Эргономичный интерфейс станции управления делает настройку программ максимально простой и интуитивно понятной, сокращая время на переналадку и подготовку к работе.
Устойчивый к износу корпус и усиленные направляющие гарантируют долгий срок службы без потери стабильности. Высокая производительность сочетается с оптимизированным энергопотреблением, что позволяет существенно снизить эксплуатационные расходы. Интегрированные функции самодиагностики и оповещений о техобслуживании обеспечивают непрерывность производственного процесса.
Детали машины
 |
 |

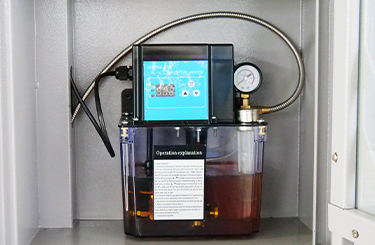

| Контроллер ЧПУ | Система смазки |
 |
 |

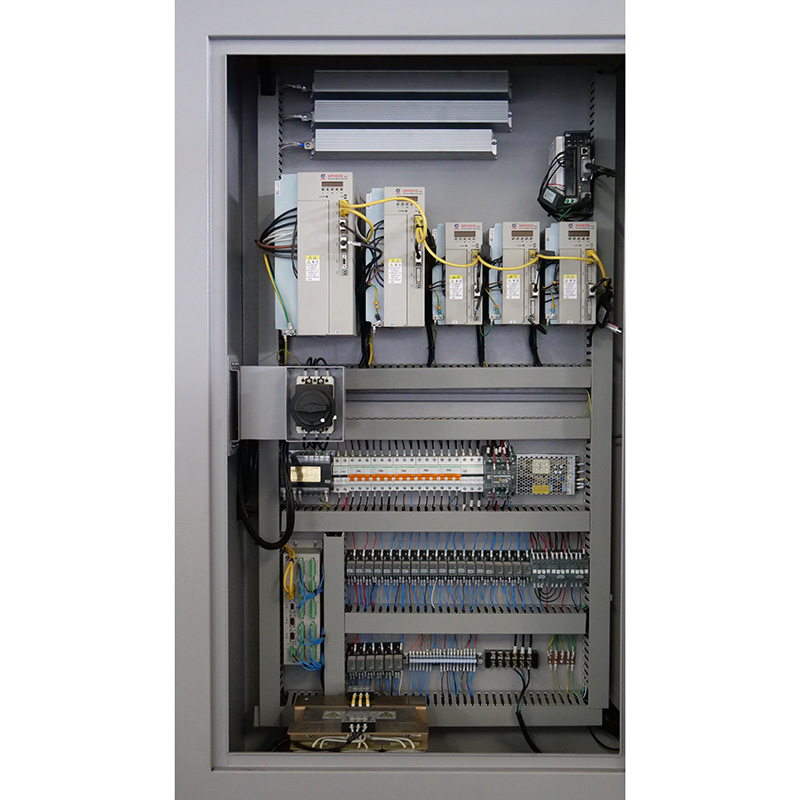

| Электрический штурвал | Электрический шкаф |
CK60L легко включается в автоматические линии, обеспечивая бесперебойный обмен данными с периферийным оборудованием. Бренд WMTCNC предлагает профессиональную сервисную поддержку на всех этапах эксплуатации, что создаёт надёжную основу для вашего роста и развития.

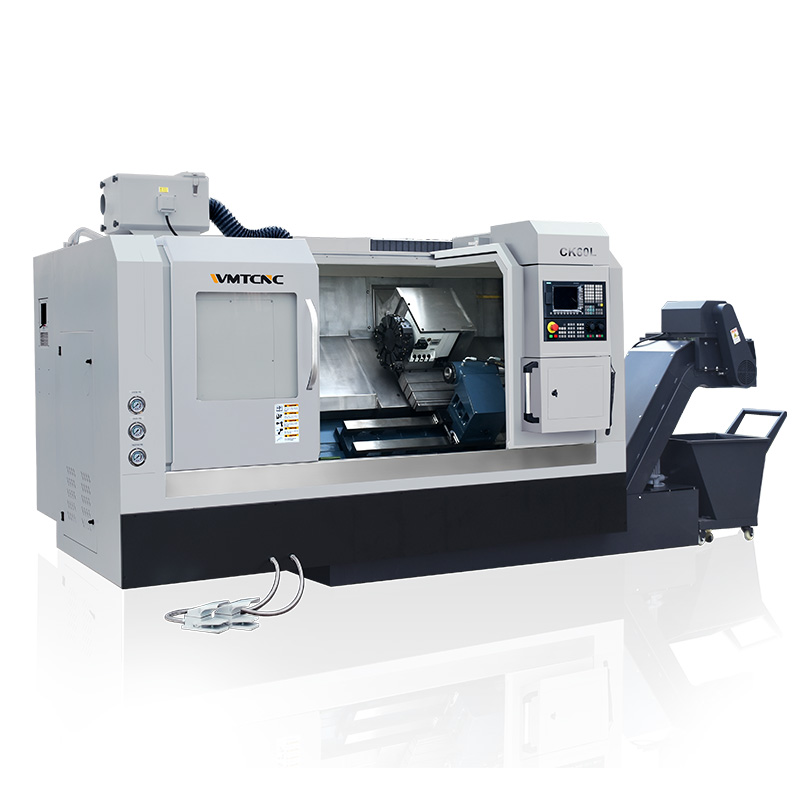

Технические характеристики токарного станка с ЧПУ с наклонной станиной CK60L
| Технические характеристики | CK60L |
|---|---|
| Вместимость | |
| Макс. диам. поворота над станиной | φ630 mm |
| Макс. длина заготовки | 1000 mm |
| Макс. диам. поворота над ползуном | φ300 mm |
| Диапазон частоты вращения шпинделя | 3000 rpm |
| Отверстие шпинделя | φ86 mm |
| Макс. диаметр сквозного отверстия | φ70 mm |
| Шпиндель | A2-8 |

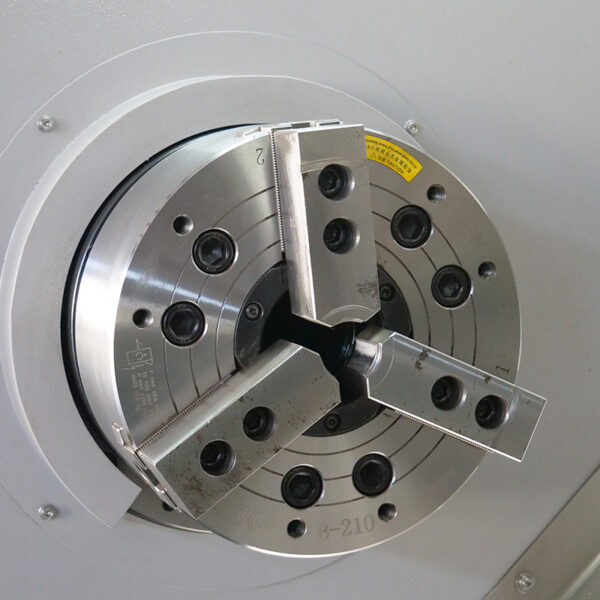

| Размер патрона | φ300 mm |
| Тип направляющей и винта | Taiwan linear guideway & screw |
| Ход оси X | 350 mm |
| Перемещение по оси Z | 1000 mm |
| Быстрое перемещение по осям X/Z | 15/15 m/min |
| Тип револьверной головки | Electric/Hydraulic/Power turret |
| Количество инструментальных станций | 8, 12 position |
| Размер хвостовика инструмента | 25×25 mm, 20×20 mm |

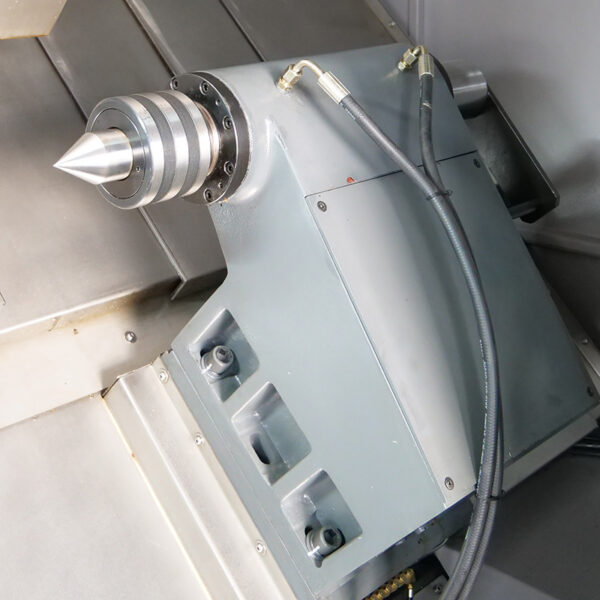

| Тип задней бабки | Hydraulic sleeves |
| Внешний диаметр | φ90 mm |
| Ход пиноли задней бабки | 120 mm |
| Конусность пиноли задней бабки | MT5 |
| Мощность двигателя шпинделя | 11 kW, 15 kW |
| Мощность насоса охлаждающей жидкости | 370 W |
| Габаритные размеры (Д×Ш×Г) | 3450×1780×1950 mm |
| Размер упаковки (Д×Ш×Г) | 3800×2270×2380 mm |
| Масса нетто/брутто | 4900/5200 kg |
Основные характеристики
- Высокоточный токарный станок с ЧПУ с наклонной головкой и тайваньским винтом и линейными направляющими.
- Высокоточный шпиндель картриджного типа обеспечивает жесткость и точность.
- Тайваньский высокоточный шариковый винт класса C3 обеспечивает точность позиционирования и стабильность.
- Контроллеры Siemens, Fanuc, Fagor, Syntec в качестве опции.
- Моноблочный чугун всего станка обеспечивает высокую жесткость.
