Description

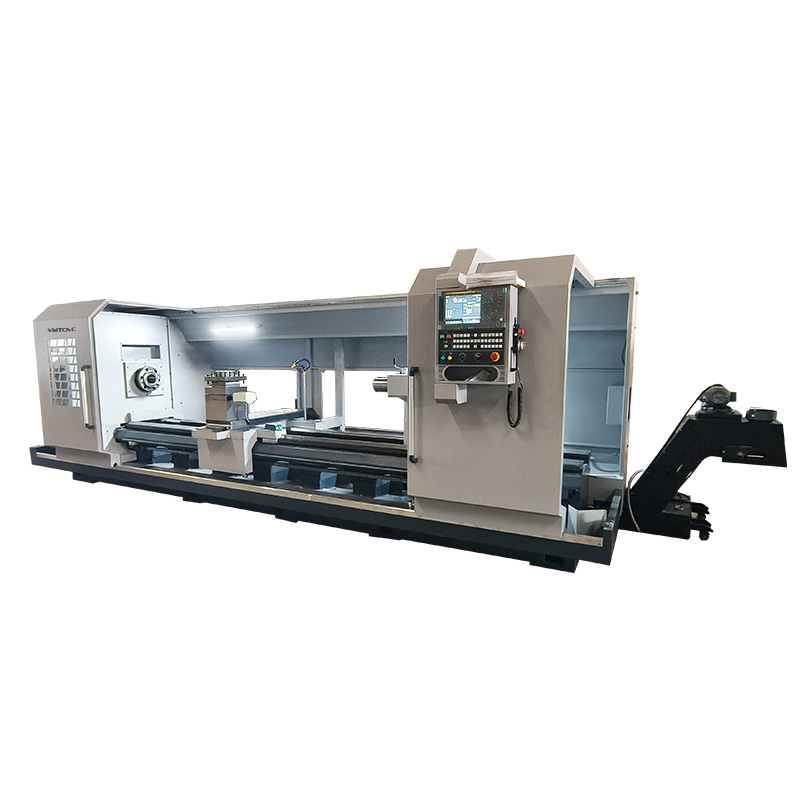

Тяжелый ЧПУ токарный станок CK61100 создан как специализированное решение для высокоточного нарезания трубной резьбы, а также для универсальной токарной и расточной обработки наружных цилиндрических поверхностей и плоских торцов. Прочная сварная конструкция и современная система ЧПУ гарантируют стабильную работу при интенсивных нагрузках и неизменное качество деталей.
CK61100 широко востребован в нефтегазовой отрасли для изготовления и восстановления буровых труб и соединительных элементов, в металлургии и химической промышленности для обработки сложных заготовок, а также в гидроэнергетике и геологии. Интеграция с автоматизированными производственными линиями и возможность удалённого мониторинга позволяют оперативно управлять процессом и минимизировать простои.
Детали машины
 |
 |
| Система ЧПУ контроллер | чак |
 |
 |

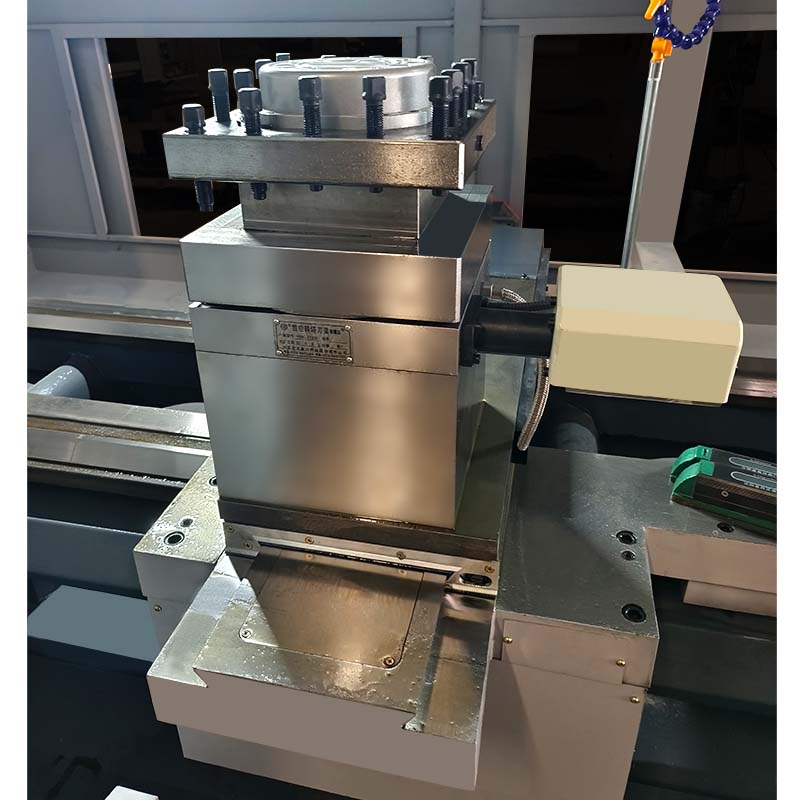

| штырь для инструмента | задняя бабка |
Удобный интерфейс и компактный дизайн облегчают управление и оперативную переналадку, а сервисная поддержка WMTCNC обеспечивает бесперебойную эксплуатацию и своевременное обслуживание.
Технические характеристики токарного станка с ЧПУ с горизонтальной станиной CK61100
| Технические характеристики | CK61100 |
| Вместимость | |
| Размер патрона | 3-jaw chuck (400) / 4-jaw chuck (1000) |
| Макс. диам. над станиной | 1000 mm |
| Расстояние между центрами | 1500/2000/3000/4000/5000/6000 mm |
| Макс. диам. над ползуном | 680 mm / 610 mm |
| Ширина станины | 600/650/755 mm |
| Шпиндель | |
| Диапазон вращения шпинделя | 25–700 / 10–300 r/min |
| Режим скорости шпинделя | Three gears, variable in one gear |
| Отверстие шпинделя | 105 mm / 140 mm |
| Шпиндель | C11 / A2-15 |
| Конус шпинделя | Metric 1:20/120 / Metric 1:20/150 |
| Ось | |
| Перемещение по оси X | 520 mm |
| Перемещение по оси Z | 1500 mm |
| Быстрое перемещение X/Z | 4000/5000 mm/min |
| Скорость двигателя оси X | 1500 r/min |
| Крутящий момент оси X | 15 N·m / 22 N·m |
| Мощность двигателя оси X | 2.4 kW / 3.5 kW |
| Скорость двигателя оси Z | 1500 r/min |
| Крутящий момент оси Z | 22 N·m / 30 N·m |
| Мощность двигателя оси Z | 3.5 kW / 4.7 kW |
| Хвостовая бабка | |
| Внешний диаметр | 100 mm / 160 mm |
| Ход пиноли | 250 mm / 300 mm |
| Конус пиноли | Morse No.6 |
| ШВП X/Z | X = 32 / Z = 63–80 mm |
| Револьверная головка | |
| Тип | Electrical type |
| Инструментальная стойка (модель) | HAK-21280 / SLD170A |
| Инструментальных позиций | 4 position |
| Макс. сечение инструмента | 32×32 mm |
| Время индексации | 4.1 s |
| Мощность шпиндельного двигателя | 15 kW |
| Мощность насоса СОЖ | 0.125 kW |
| Точность позиционирования | 0.02 mm |
| Точность повторного позиционирования | 0.01 mm |
| Габариты (Д×Ш×В) | 3800×2200×2000 mm |
| Размер упаковки | 4050×2300×2250 mm |
| N.w | 7.5 t |
