Description

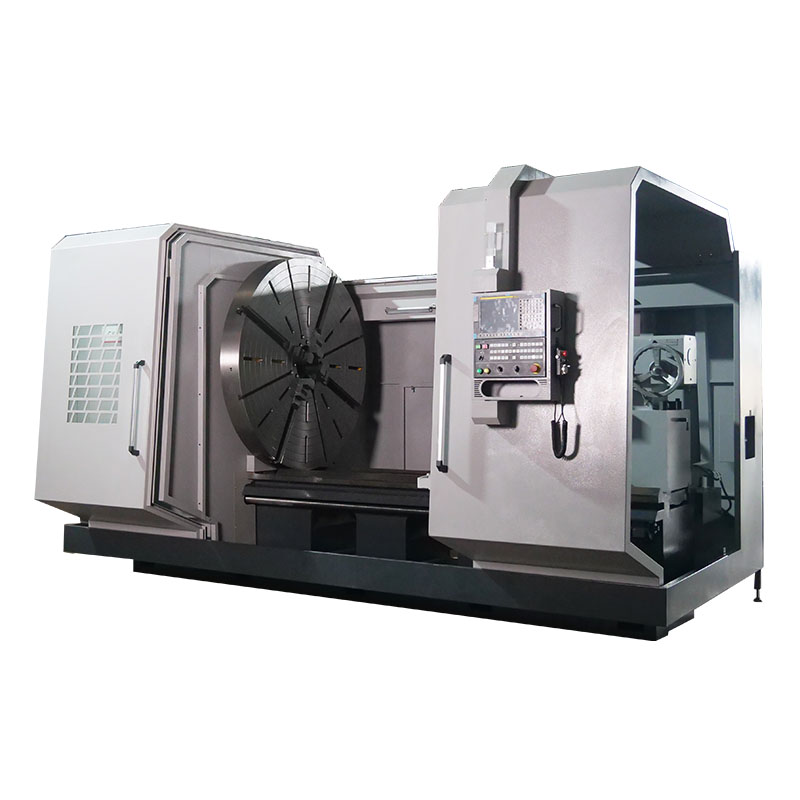

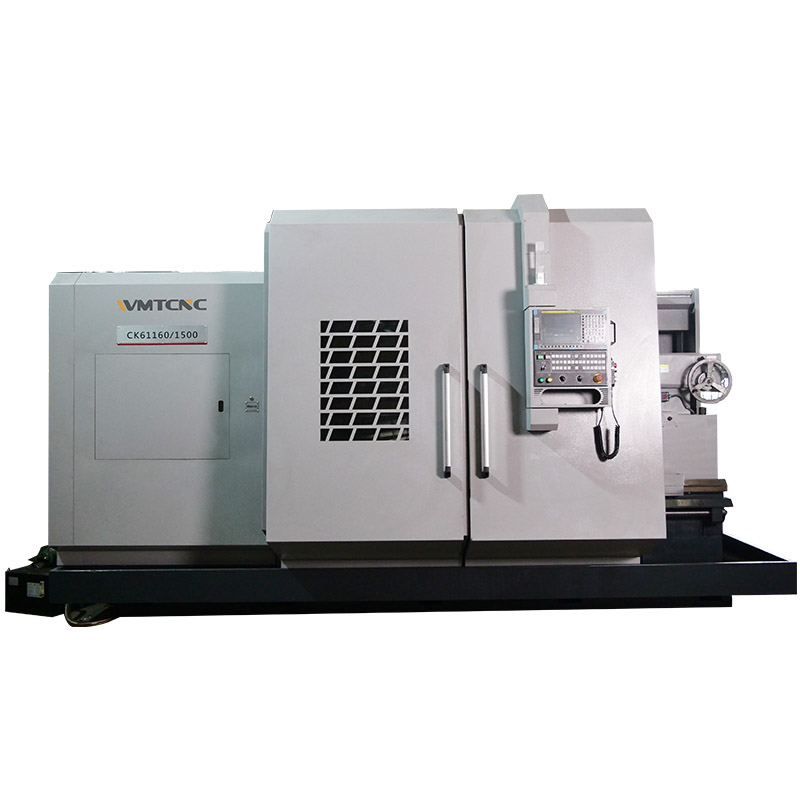

ЧПУ станок CK61160 — специализированное решение для высококачественной нарезки трубной резьбы и универсальной токарной обработки цилиндрических поверхностей и плоских торцов. Станина из термообработанного чугуна гарантирует повышенную жёсткость и устойчивость к вибрациям при интенсивных нагрузках. Передовые системы ЧПУ и надёжный шпиндельный узел обеспечивают стабильное качество резьбы и поверхности заготовок на протяжении длительной эксплуатации.
Модель обладает энергоэффективностью и снижает эксплуатационные расходы. Интеграция с автоматизированными линиями и удалённый мониторинг позволяют оперативно контролировать процесс и минимизировать простои. Комплекс сервисного сопровождения от производителя обеспечивает своевременное техническое обслуживание и продлевает срок службы оборудования. Эргономичный дизайн и удобный доступ к узлам упрощают наладку и уход за станком.
Детали машины
 |
 |

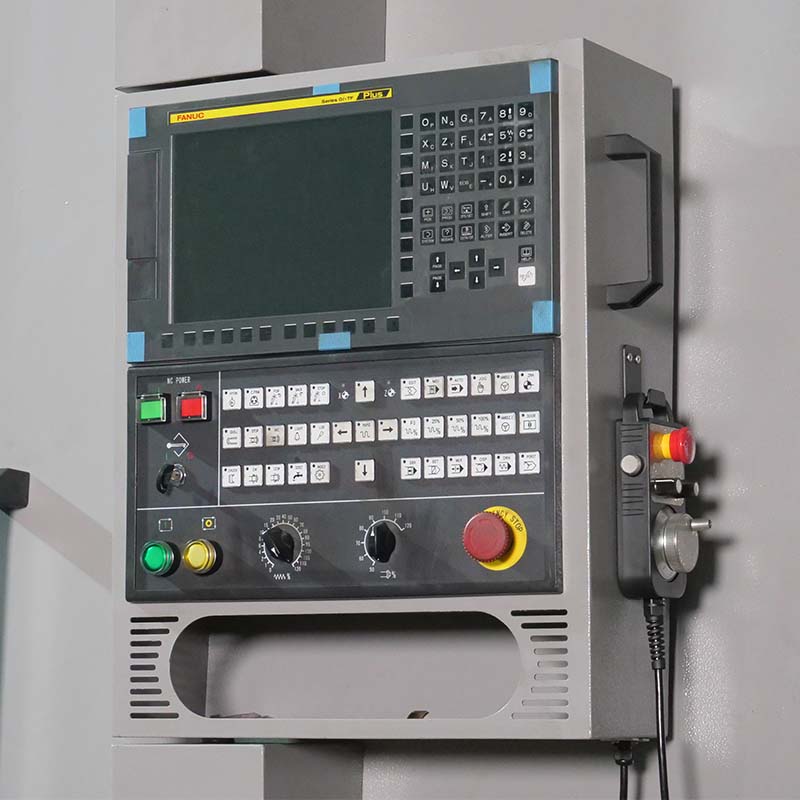

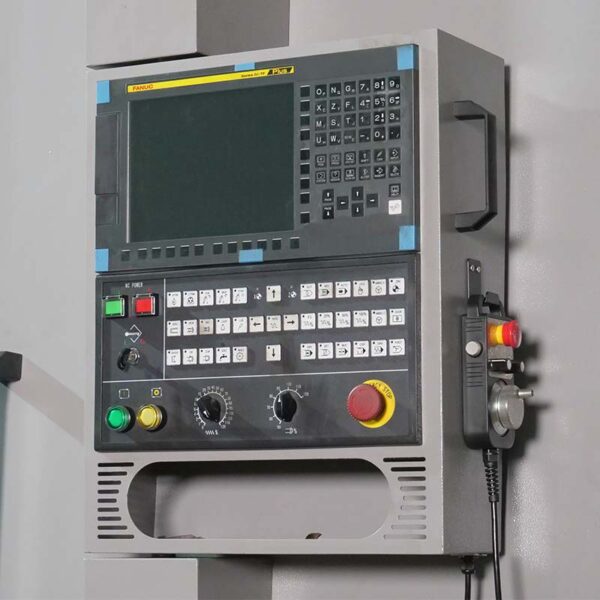

| Система ЧПУ контроллер | чак |
 |
 |

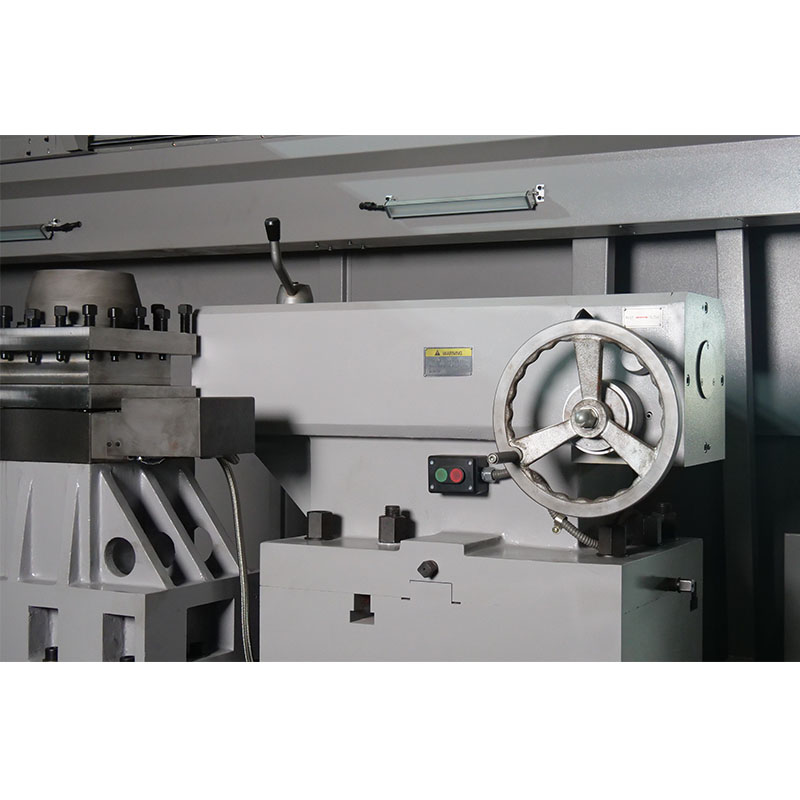

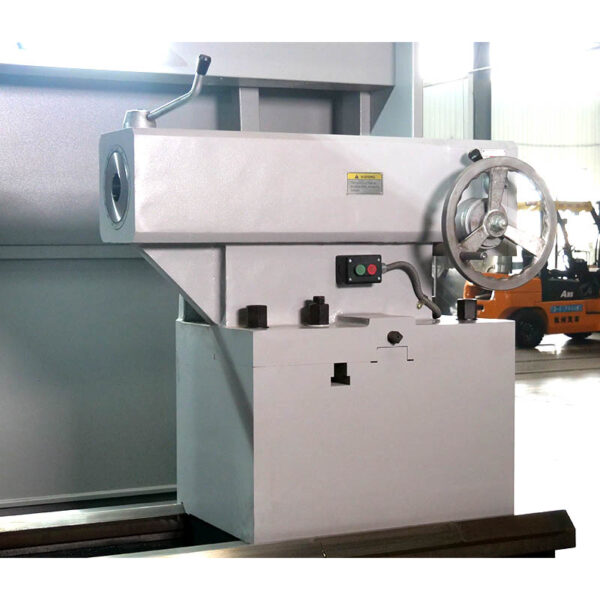

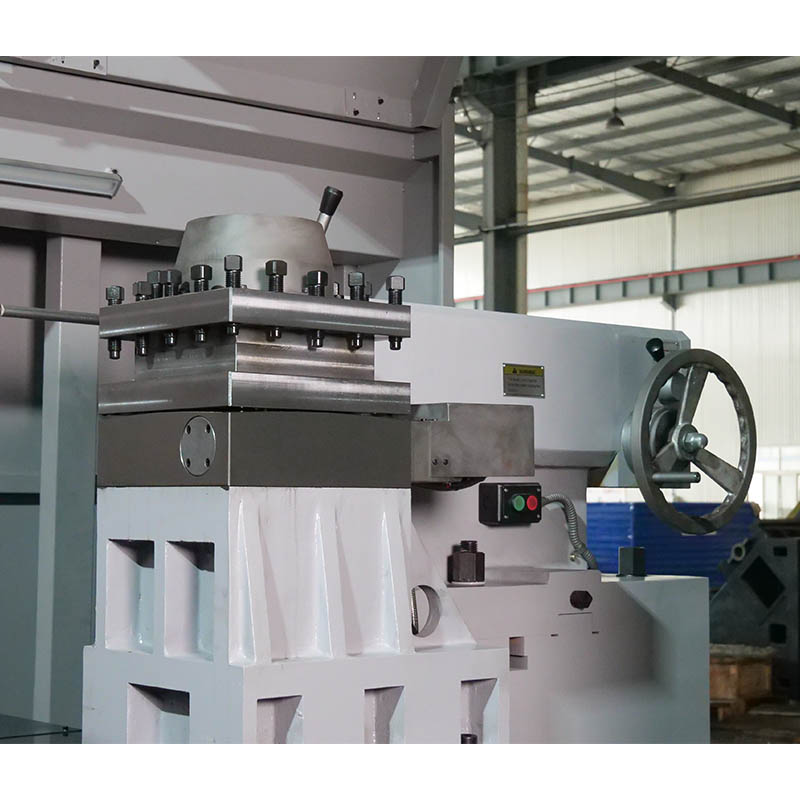

| штырь для инструмента | задняя бабка |
Технические характеристики токарного станка с ЧПУ с горизонтальной станиной CK61160
| Технические характеристики | CK61160 |
| Вместимость | |

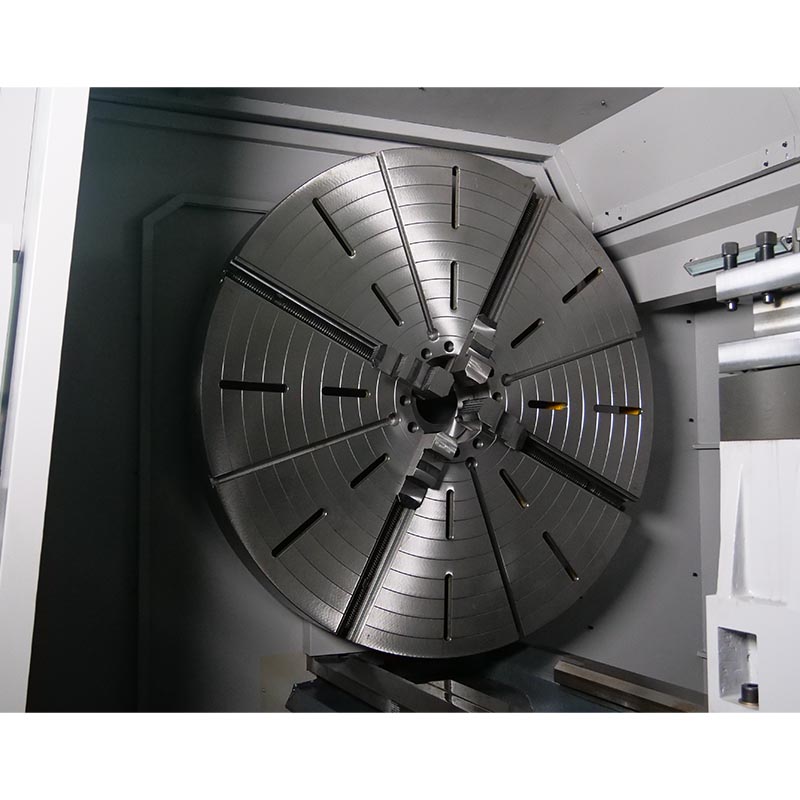

| Размер патрона | 4-jaw chuck (1000) |
| Макс. диам. поворота над станиной | 1600 mm |
| Расстояние между центрами | 1500/2000/3000/4000/5000/6000 mm |
| Макс. диам. поворота над ползуном | 1210 mm |
| Ширина станины | 755 mm |
| Шпиндель | |
| Диапазон частоты вращения шпинделя | 10–300 r/min |
| Режим скорости вращения шпинделя | Three gears, variable in one gear |
| Отверстие шпинделя | 140 mm |
| Шпиндель | A2-15 |
| Конус шпинделя | 1:20/140 |
| Ось | |
| Перемещение по оси X | 820 mm |
| Перемещение по оси Z | 1500 mm |
| Быстрое перемещение X/Z | 4000/5000 mm/min |
| Скорость вращения двигателя оси X | 1500 r/min |
| Крутящий момент оси X | 22 N·m |
| Мощность двигателя оси X | 3.5 kW |
| Скорость двигателя оси Z | 1500 r/min |
| Крутящий момент оси Z | 30 N·m |
| Мощность двигателя оси Z | 4.7 kW |
| Хвостовая бабка | |
| Внешний диаметр | 160 mm |
| Ход пиноли задней бабки | 300 mm |
| Конусность пиноли задней бабки | Morse No. 6 |
| ШВП X/Z | X=32 / Z=63 (1.5/2 m), Z=80 mm (3 m+) |
| Револьверная головка | |
| Тип | Electrical type |
| Электрическая инструментальная стойка (модель) | SLD170A |
| Количество инструментальных станций | 4 position |
| Макс. сечение инструмента | 32×32 mm |
| Время индексации револьверной головки | 4.1 s |
| Мощность шпиндельного двигателя | 22/30 kW |
| Мощность насоса СОЖ | 0.125 kW |
| Точность позиционирования | 0.02 mm |
| Точность повторного позиционирования | 0.01 mm |
| Габаритные размеры (Д×Ш×Г) | 4700×2720×2680 mm |
| Размер упаковки (Д×Ш×Г) | 4700×2720×2930 mm |
| N.w | 14.5 t |
