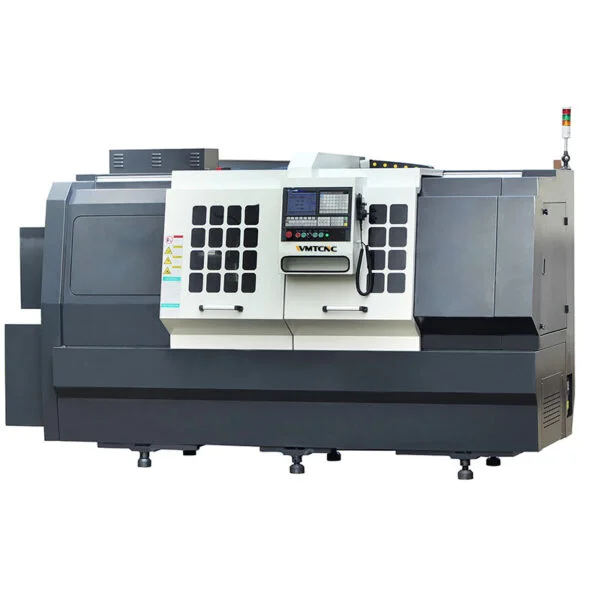

Токарный автомат CKX500 — универсальное решение для металлообработки крупных валов и плит. Отличается надёжной конструкцией, простотой эксплуатации и высокой точностью. Станок предназначен для обработки внутренних и наружных цилиндрических, конических и других вращающихся поверхностей, а также для нарезания любых видов резьбы.
Благодаря автоматизации операций CKX500 обеспечивает стабильность технологических процессов и безупречное качество деталей. Интуитивная система управления сокращает время переналадки, а усиленная рама гарантирует жёсткость при работе с крупногабаритными заготовками. Этот универсальный агрегат легко интегрируется в производственные линии, становясь оптимальным выбором для предприятий, ориентированных на эффективное серийное и единичное производство.
Технические характеристики токарного станка с ЧПУ с горизонтальной станиной CKX500
| Спецификация | Единица измерения | CKX500 | ||
| Мощность | Размер патрона | дюйм | 10″, 8″ | |
| Макс. диаметр обработки над станиной | мм | Ø500 | ||
| Макс. длина заготовки | мм | 700/1000/1500/2000 (C2C) 550/850/1350/1850 (chuck) 450/750/1250/1750 (turret) |
||
| Макс. диаметр обработки над суппортом | мм | Ø350 | ||
| Шпиндель | Отверстие в шпинделе | мм | Ø81 | *Ø62 *Ø86 |
| Макс. диаметр сквозного отверстия | мм | Ø70 | *Ø52 *Ø75 | |
| Торец шпинделя | тип | A2-8 | *A2-6 | |
| Частота вращения шпинделя | об/мин | 1600 | *2000 *3000 | |
| *2500 | *4000 | |||
| Мощность главного двигателя | кВт | 7.5/11, *11/15, *15/18.5 | ||
| Ось | Перемещение по осям X/Z | мм | 280/700, 1000, 1500, 2000 | |
| Ускоренное перемещение по осям X/Z | м/мин | 15/15, *20/20 | ||
| Резодержатель | Тип | 4-station toolpost *8-station turret *gang type tooling |
||
| Количество инструментальных позиций | шт. | 4+2, *8+2, *Driven 12 | ||
| Задняя бабка | Тип задней бабки | Manual, *Hydraulic | ||
| Конус пиноли задней бабки | MT | MT5 | ||
| Перемещение пиноли задней бабки | мм | 100 | ||
| Конструкция | Тип станины/направляющие | Flat/LM | ||
| Ширина станины | мм | 500 | ||
| Другое | Мощность | кВА | 15 | |
| Габаритные размеры (Д×Ш×В) | мм | 3200×1600×2010 (shortest) | ||
| Масса (прибл.) | кг | 4000/4300/4800/5300 | ||
Характеристики
- Комплексный токарный центр с ЧПУ по доступной цене – если вам нужен высококачественный токарный станок с ЧПУ, оснащенный как высококачественной револьверной головкой, так и задней бабкой.

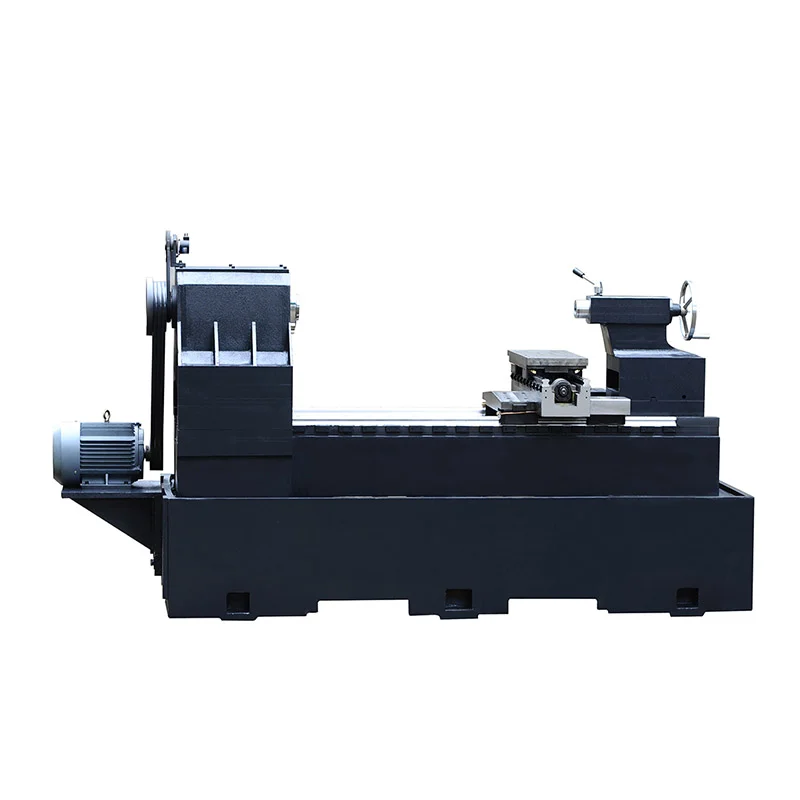

- Создан на основе уникальной конструкции цельнолитого основания и станины, используемых в более крупных моделях токарных станков CKX.
- Задняя бабка установлена на собственных направляющих, параллельных основным направляющим станины.
- Эта конструкция отличается высокой жесткостью и точностью.
- Линейные направляющие защищены телескопическими кожухами из нержавеющей стали, что обеспечивает максимальную защиту шарикоподшипников и продлевает срок службы инструмента.
- Шариковинтовые пары с центральным креплением устраняют крутящий момент, обеспечивая улучшенные динамические характеристики и большую стабильность в течение всего срока службы станка.
- Сервоприводы осей X/Z токарного автомата.
- Шпиндель может приводиться в движение частотно-регулируемым приводом (ЧРП) или сервоприводом.
- Доступны различные системы управления, патроны и системы крепления инструмента.
